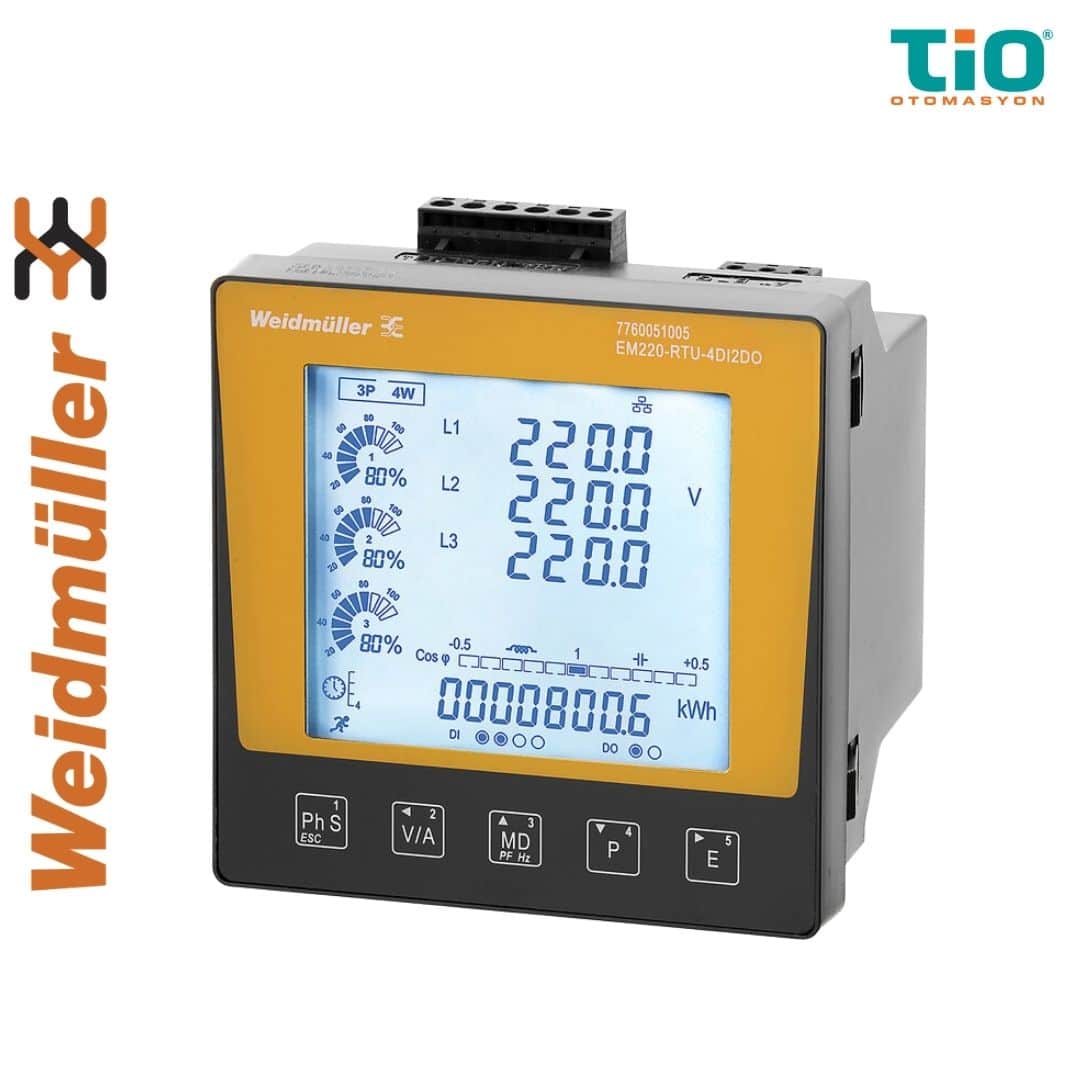

Weidmüller EM220-RTU-4DI2DO enerji analizörü

Açıklama

Weidmüller EM220-RTU-4DI2DO Enerji Analizörü

Weidmüller EM220-RTU-4DI2DO enerji analizörü, elektrik sistemlerinde enerji tüketimini takip etmek, güç değerlerini analiz etmek, dijital giriş / çıkış sinyalleriyle sistem entegrasyonu sağlamak ve ölçüm verilerini otomasyon altyapılarına aktarmak için kullanılan gelişmiş bir pano tipi ölçüm cihazıdır.

Bu model, Weidmüller EM serisi içinde daha kapsamlı uygulamalara hitap eden bir yapıya sahiptir. Önceki temel enerji analizörü modellerinden farklı olarak ön panel montajı, 4 dijital giriş, 2 dijital çıkış, Class 0.5S aktif enerji doğruluğu, AC/DC besleme desteği ve geniş gerilim ölçüm aralığı ile daha profesyonel pano ve tesis uygulamalarına uygundur.

Enerji ölçümü, üretim tesislerinde ve endüstriyel panolarda yalnızca tüketim takibi için yapılmaz. Aynı zamanda yük analizi, enerji verimliliği, güç faktörü kontrolü, reaktif enerji takibi, bakım planlaması ve sistem performansının değerlendirilmesi için de kullanılır. Bu nedenle enerji ölçer, enerji analizörü ve enerji sayacı ürünleri, modern elektrik panolarının kritik bileşenleri arasında yer alır.

EM220-RTU-4DI2DO, klasik bir enerji sayacı gibi yalnızca tüketilen enerjiyi göstermekle sınırlı değildir. Gerilim, akım, frekans, güç faktörü, aktif enerji, reaktif enerji, görünür güç ve toplam sistem güç talebi gibi birçok değeri izleyerek daha kapsamlı bir enerji analizi sağlar.

---

EM220-RTU-4DI2DO Enerji Analizörü Nedir?

EM220-RTU-4DI2DO, Weidmüller’in 1 fazlı ve 3 fazlı elektrik şebekelerinde kullanılmak üzere geliştirdiği, akım trafosu ile çalışan, Modbus RTU haberleşmeli ve ön panel montajlı bir pano tipi enerji analizörü modelidir.

Ürün, 1 faz 2 telli L + N, 1 faz 2 telli L1 + L2, 3 faz 3 telli L1 + L2 + L3 ve 3 faz 4 telli L1 + L2 + L3 + N sistemlerde kullanılabilir. Bu geniş şebeke uyumluluğu, cihazın farklı pano ve tesis yapılarında kullanılmasını kolaylaştırır.

Model adındaki 4DI2DO ifadesi, cihazın 4 dijital giriş ve 2 dijital çıkış desteğine sahip olduğunu gösterir. Bu özellik, EM220-RTU-4DI2DO modelini yalnızca bir enerji ölçüm cihazı olmaktan çıkarır; aynı zamanda enerji izleme ve otomasyon sistemlerine entegre edilebilecek daha gelişmiş bir analiz cihazı haline getirir.

---

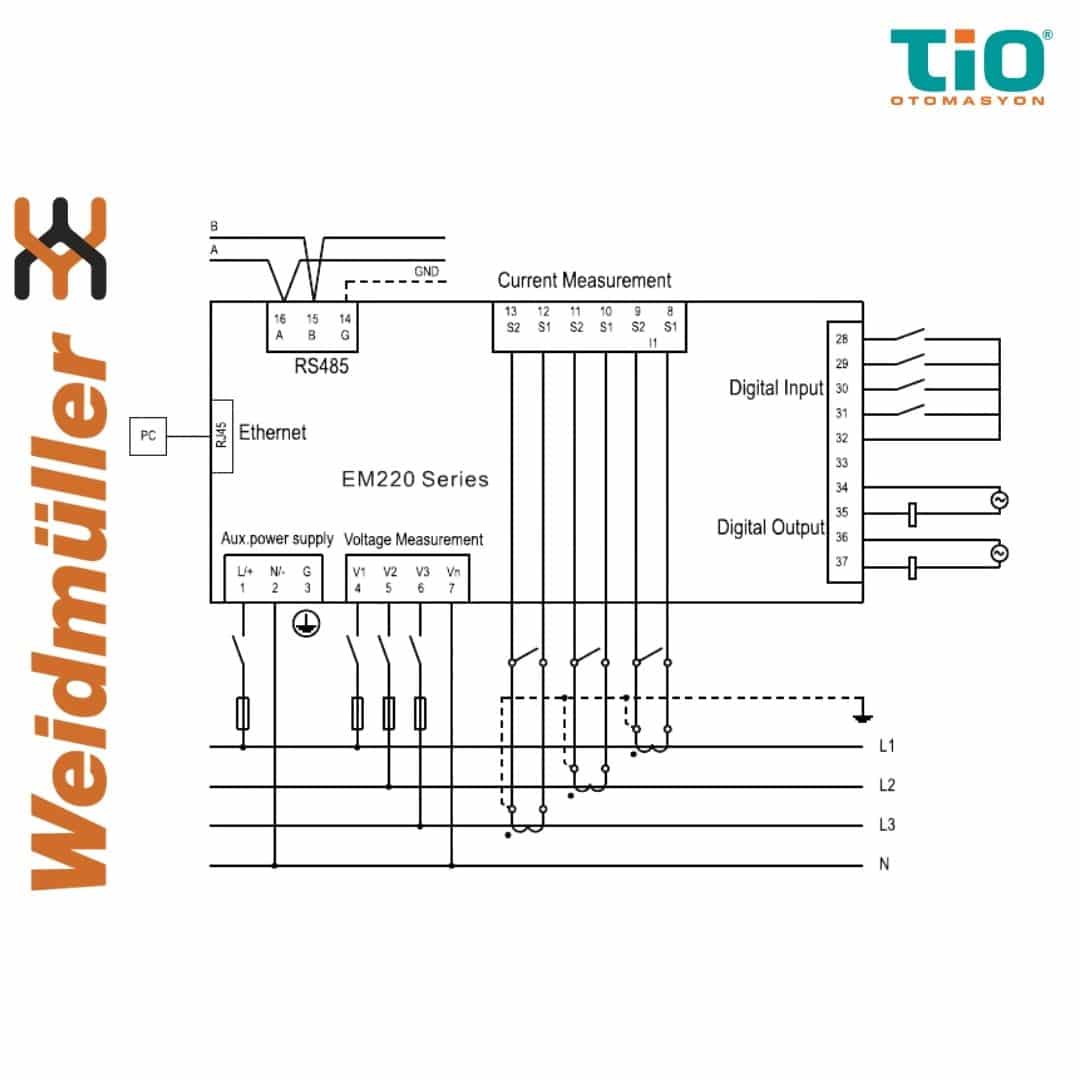

1 Faz ve 3 Faz Sistemlerde Kullanım

Weidmüller EM220-RTU-4DI2DO enerji analizörü, hem tek fazlı hem de üç fazlı elektrik sistemlerinde kullanılabilir. Bu özellik, ürünü farklı pano yapılarında ve farklı enerji izleme projelerinde esnek hale getirir.

Şebeke Yapısı	Destek Durumu
1 faz 2 telli L + N	Var
1 faz 2 telli L1 + L2	Var
3 faz 3 telli L1 + L2 + L3	Var
3 faz 4 telli L1 + L2 + L3 + N	Var
Üç telli sistem	Var
Dört telli sistem	Var
Gerilim tipi	AC

Bu yapı, EM220-RTU-4DI2DO modelini yalnızca standart 3 fazlı panolar için değil, farklı tek faz ve faz-faz ölçüm ihtiyaçları için de uygun hale getirir. Özellikle enerji dağıtım panolarında, makine panolarında, üretim hatlarında ve merkezi enerji izleme sistemlerinde geniş kullanım alanı sunar.

---

Akım Trafosu ile 5000 A’ya Kadar Ölçüm

Weidmüller EM220-RTU-4DI2DO enerji analizörü, akım ölçümünü akım trafosu üzerinden yapar. Ürün, 1 A / 5 A sekonder çıkışlı akım trafoları ile kullanılacak şekilde tasarlanmıştır.

Bu yapı, yüksek akım değerlerinin bulunduğu endüstriyel sistemlerde güvenli ve kontrollü ölçüm yapılmasına yardımcı olur. Yüksek akımın doğrudan cihaza taşınması yerine akım trafosu kullanılması, pano güvenliği ve sistem tasarımı açısından önemli bir avantaj sağlar.

Akım Ölçüm Özelliği	Değer
Ölçüm tipi	Akım trafosu ile ölçüm
Nominal akım	1 A / 5 A akım trafosu ile
Maksimum akım	5000 A
Akım ölçüm kanalı	3
Akım ölçüm doğruluğu	%0,5
Giriş tipi	3 faz AC / CT sekonder 0-1 A veya 0-5 A

EM220-RTU-4DI2DO enerji analizörü, 3 akım ölçüm kanalı sayesinde 3 fazlı sistemlerde detaylı enerji takibi yapılmasını sağlar. Ana dağıtım panoları, üretim hattı enerji izleme sistemleri ve yüksek güçlü yüklerin takip edildiği uygulamalarda akım trafolu enerji analizörü kullanımı önemli bir avantajdır.

---

Geniş Gerilim Ölçüm Aralığı

EM220-RTU-4DI2DO modeli, geniş gerilim ölçüm aralığı ile farklı elektrik altyapılarında kullanılabilir. Ürün, L-N ölçümünde 50…345 V AC, L-L ölçümünde 50…600 V AC aralığını destekler.

Gerilim Ölçüm Özelliği	Değer
Ölçüm gerilimi L-N	50…345 V AC
Ölçüm gerilimi L-L	50…600 V AC
Gerilim tipi	AC
Frekans aralığı	45…65 Hz
Gerilim ölçüm doğruluğu	%0,5

Bu geniş ölçüm aralığı, cihazın farklı pano uygulamalarında daha esnek kullanılmasını sağlar. Özellikle 3 fazlı sistemlerde faz-faz ve faz-nötr değerlerinin takip edilmesi, enerji yönetimi ve sistem güvenliği açısından önemlidir.

---

4 Dijital Giriş ve 2 Dijital Çıkış Avantajı

EM220-RTU-4DI2DO modelinin en önemli farklarından biri, 4 dijital giriş ve 2 dijital çıkış desteğidir. Bu özellik, cihazı yalnızca ölçüm yapan bir enerji analizörü olmaktan çıkararak enerji izleme ve otomasyon sistemleriyle daha güçlü bir şekilde entegre edilebilir hale getirir.

Giriş / Çıkış Özelliği	Değer
Dijital giriş sayısı	4
Dijital çıkış sayısı	2
Dijital çıkış yapılandırılabilir	Evet
Sıcaklık girişi	Yok
Pulse output desteği	Var

Dijital girişler, sistemden gelen yardımcı sinyallerin izlenmesi için kullanılabilir. Dijital çıkışlar ise uygulamaya göre farklı kontrol veya bildirim senaryolarında değerlendirilebilir. Bu yapı, özellikle enerji izleme sistemlerinde alarm, durum bilgisi, harici sinyal takibi veya pano içi entegrasyon ihtiyaçlarında avantaj sağlar.

Bu özellik sayesinde EM220-RTU-4DI2DO, standart bir enerji ölçer cihazından daha gelişmiş bir çözüm sunar.

---

Modbus RTU Haberleşme Desteği

Enerji analizörü seçiminde haberleşme desteği, profesyonel uygulamalar için kritik öneme sahiptir. Ölçüm değerlerinin yalnızca cihaz ekranından takip edilmesi çoğu zaman yeterli değildir. Verilerin PLC, SCADA, enerji izleme yazılımı veya bina otomasyon sistemlerine aktarılması gerekebilir.

Weidmüller EM220-RTU-4DI2DO, RS485 arayüzü üzerinden Modbus RTU protokolü ile haberleşir. Bu sayede cihazdan alınan ölçüm verileri merkezi sistemlere aktarılabilir, kayıt altına alınabilir ve analiz edilebilir.

Haberleşme Özelliği	Değer
Arayüz	RS485
Protokol	Modbus RTU
Parity seçenekleri	None / Even / Odd
Stop bits	1 / 2
Haberleşme yapısı	Modbus RTU üzerinden sistem entegrasyonu

Modbus RTU enerji analizörü kullanımı, özellikle birden fazla ölçüm cihazının bulunduğu tesislerde avantaj sağlar. Farklı panolardan, makinelerden veya üretim hatlarından alınan enerji verileri merkezi sistemlerde toplanabilir. Böylece tüketim trendleri, yük dağılımı ve enerji verimliliği daha sağlıklı şekilde değerlendirilebilir.

---

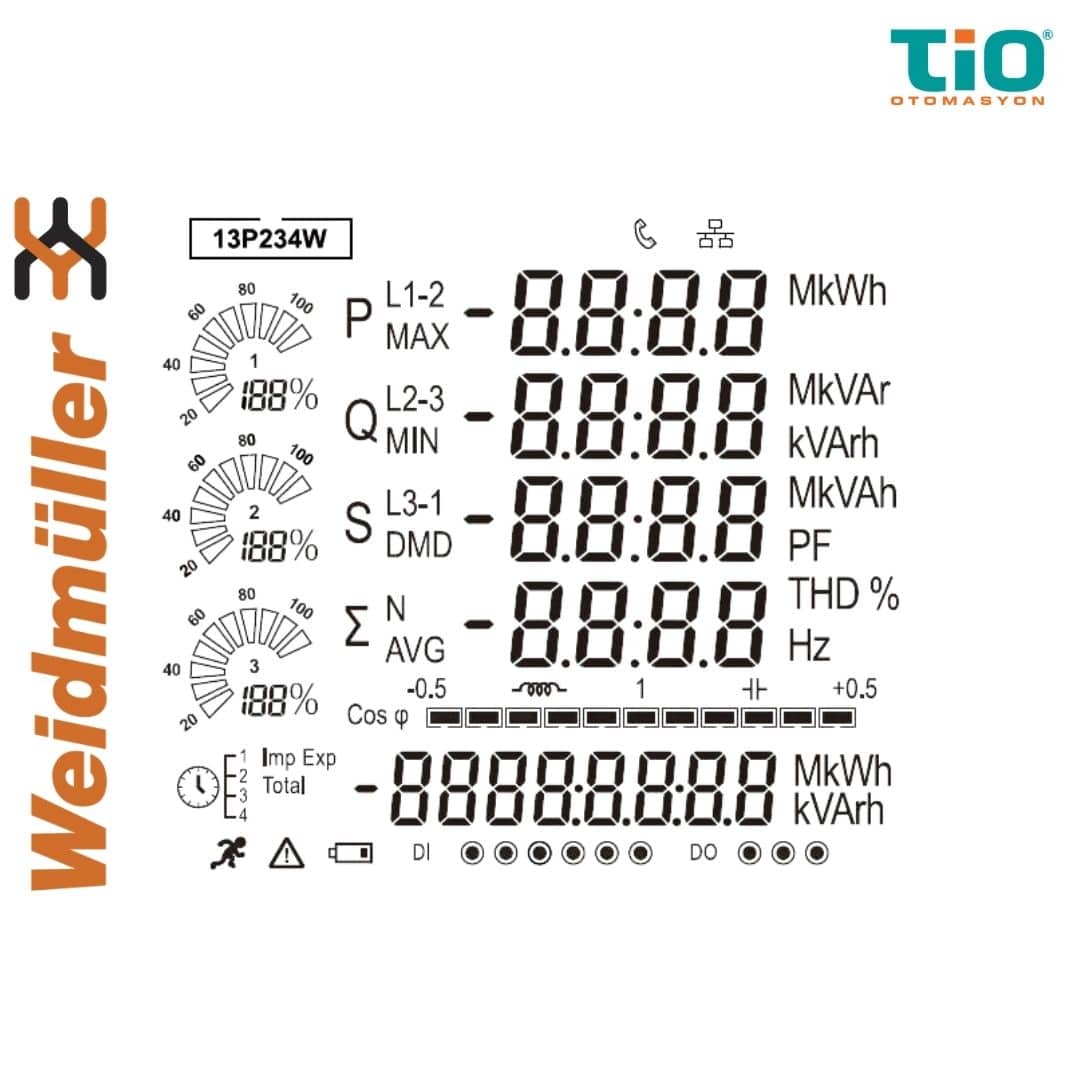

LCD Ekran ile Gelişmiş İzleme

EM220-RTU-4DI2DO enerji analizörü, LCD ekranı üzerinden elektriksel değerlerin sahada izlenmesini sağlar. Ön panel montajlı yapısı sayesinde pano kapağı veya kontrol yüzeyi üzerinde kullanıcıya kolay erişim sunar.

Bu yapı, bakım ekipleri ve pano operatörleri için önemli bir avantajdır. Cihaz pano içinde gizli kalmak yerine ön panelden görülebilir ve enerji değerleri doğrudan izlenebilir.

Cihazda izlenebilen başlıca değerler

• Gerilim
• Akım ölçüm değeri
• Görünür güç
• Reaktif güç
• Güç faktörü
• Frekans
• İthal / ihraç aktif güç talebi
• Toplam ithal / ihraç aktif enerji
• Toplam ithal / ihraç reaktif enerji
• Toplam sistem güç talebi

Bu değerler, cihazı yalnızca bir enerji sayacı olmaktan çıkarır. EM220-RTU-4DI2DO, sistemin elektriksel davranışını detaylı şekilde izlemeye yardımcı olan kapsamlı bir enerji analizörü görevi görür.

---

Class 0.5S Ölçüm Doğruluğu

Weidmüller EM220-RTU-4DI2DO enerji analizörü, aktif enerji ölçümünde yüksek doğruluk sınıfı sunar. Cihaz, Class 0.5S IEC 62053-22 ve Class 0.5 IEC 61557-12 doğruluk sınıflarına sahiptir.

Bu değer, ürünün hassas enerji izleme uygulamalarında tercih edilebileceğini gösterir. Özellikle enerji tüketiminin detaylı analiz edildiği, raporlandığı veya sistem performansının karşılaştırıldığı uygulamalarda ölçüm doğruluğu oldukça önemlidir.

Ölçüm Özelliği	Değer
Gerilim ölçüm doğruluğu	%0,5
Akım ölçüm doğruluğu	%0,5
Aktif enerji doğruluğu	Class 0.5S IEC 62053-22
Aktif enerji doğruluğu	Class 0.5 IEC 61557-12
Ölçüm güncelleme aralığı	1 s
Sampling frequency 50/60 Hz	14,4 kHz
Sürekli ölçüm	Var
Saat özelliği	Var

Class 0.5S enerji analizörü yapısı, EM220-RTU-4DI2DO modelini daha hassas enerji yönetimi uygulamaları için güçlü bir seçenek haline getirir.

---

AC ve DC Besleme Desteği

EM220-RTU-4DI2DO modeli, geniş besleme gerilimi aralığı ile farklı pano sistemlerine uyum sağlayabilir. Ürün hem AC hem de DC besleme desteği sunar.

Besleme Özelliği	Değer
Besleme gerilimi AC	75…270 V AC
Besleme gerilimi DC	100…380 V DC
Aşırı gerilim kategorisi	III
Kirlilik derecesi	2

Bu özellik, cihazın farklı kontrol panolarında, enerji dağıtım sistemlerinde ve otomasyon altyapılarında daha esnek kullanılmasını sağlar.

---

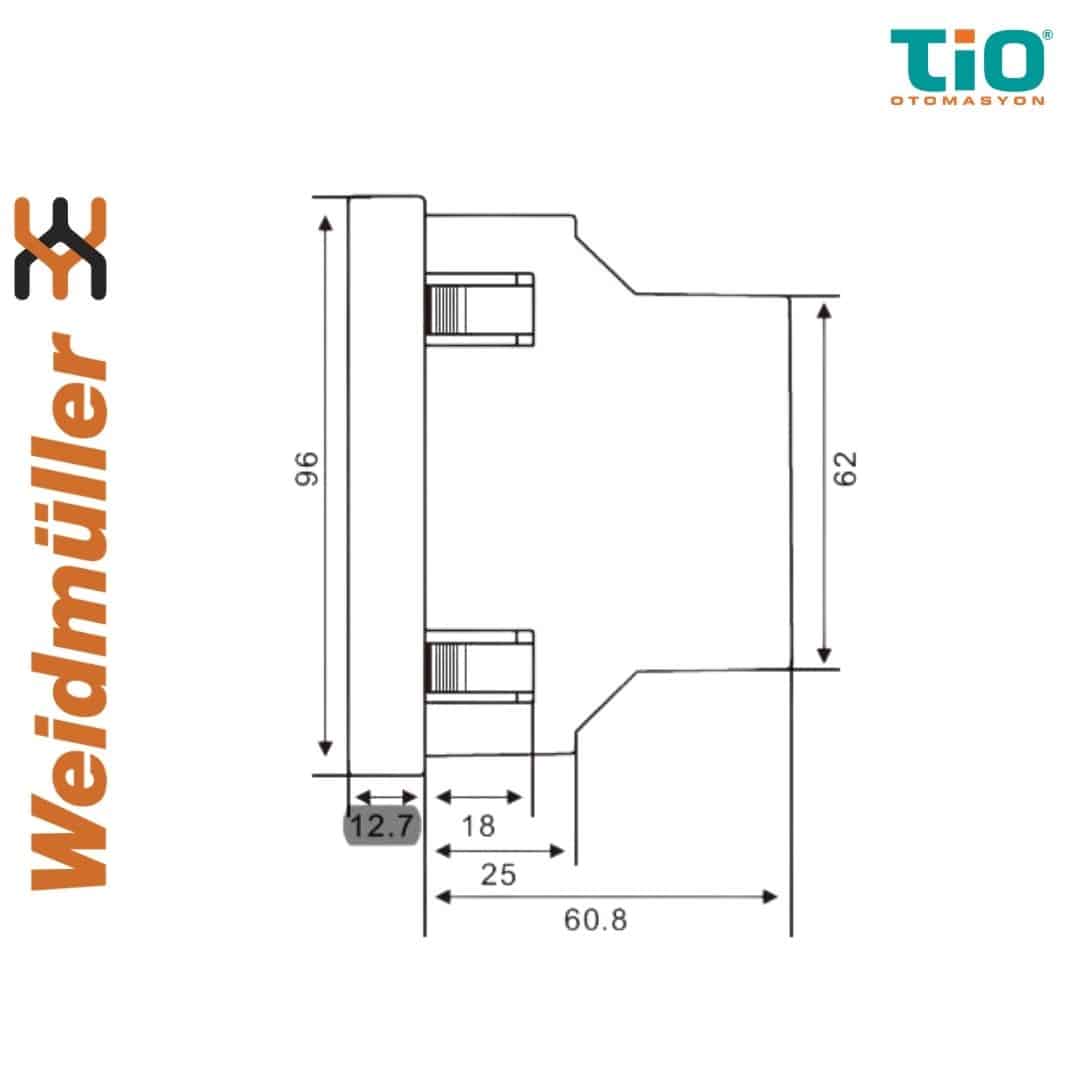

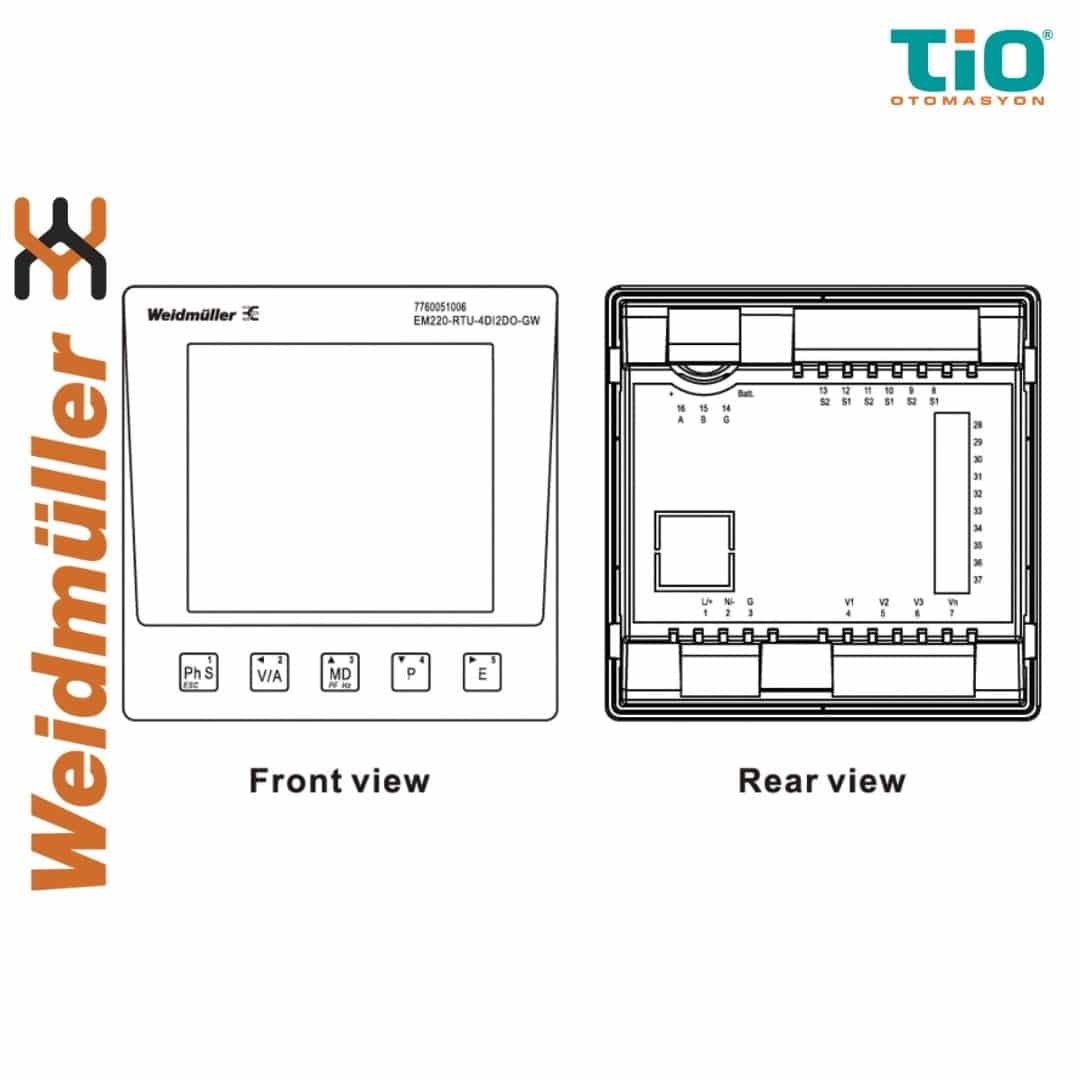

Ön Panel Montaj Yapısı

EM220-RTU-4DI2DO enerji analizörü, ön panel montajı için tasarlanmıştır. Bu yapı, cihazın pano kapağına veya kontrol paneline monte edilerek ekranın dışarıdan rahatça görülebilmesini sağlar.

Ön panel montajlı enerji analizörleri, özellikle operatörün enerji değerlerini doğrudan görmesi gereken uygulamalarda tercih edilir. Pano kapağında konumlandırılan cihaz, bakım ve kontrol süreçlerini kolaylaştırır.

Ölçü	Değer
Genişlik	96 mm
Yükseklik	96 mm
Derinlik	74 mm
Net ağırlık	360 g
Gövde malzemesi	Plastik
Montaj tipi	Ön panel montajı

96 x 96 mm form faktörü, endüstriyel pano tipi ölçüm cihazlarında sık tercih edilen bir panel ölçüsüdür. Bu nedenle EM220-RTU-4DI2DO, pano kapağına yerleştirilen enerji analizörü uygulamaları için uygun bir çözümdür.

---

Teknik Özellikler

Genel Bilgi	Değer
Marka	Weidmüller
Model	EM220-RTU-4DI2DO
Ürün No. / Sipariş No.	7760051005
GTIN / EAN	6944169818219
Ürün tipi	Enerji analizörü / enerji ölçer
Versiyon	1 ve 3 fazlı şebekeler için güç ölçümü ve görüntüleme
Ölçüm yapısı	Akım trafosu ile ölçüm
Dijital giriş / çıkış	4DI / 2DO
Adet	1 adet
Uygunluk	ROHS conform



Elektriksel Özellik	Değer
Şebeke tipi	1 faz 2 telli / 3 faz 3 telli / 3 faz 4 telli
Gerilim tipi	AC
Ölçüm gerilimi L-N	50…345 V AC
Ölçüm gerilimi L-L	50…600 V AC
Frekans aralığı	45…65 Hz
Maksimum akım	5000 A
Nominal akım	Akım trafosu üzerinden 1 A / 5 A
Akım ölçüm kanalı	3
Üç telli sistem	Var
Dört telli sistem	Var
Besleme gerilimi AC	75…270 V AC
Besleme gerilimi DC	100…380 V DC



Giriş / Çıkış Özelliği	Değer
Dijital giriş sayısı	4
Dijital çıkış sayısı	2
Dijital çıkış yapılandırılabilir	Evet
Sıcaklık girişi	Yok
Pulse output	Var



Haberleşme Özelliği	Değer
Arayüz	RS485
Protokol	Modbus RTU
Parity seçenekleri	None / Even / Odd
Stop bits	1 / 2
Haberleşme tipi	Modbus RTU



Ölçüm ve Performans	Değer
Gerilim ölçüm doğruluğu	%0,5
Akım ölçüm doğruluğu	%0,5
Aktif enerji doğruluğu	Class 0.5S IEC 62053-22
Aktif enerji doğruluğu	Class 0.5 IEC 61557-12
Güç faktörü girişi	± 0.01
Ölçüm güncelleme aralığı	1 s
Ölçüm sonucu	1 s
Sampling frequency 50/60 Hz	14,4 kHz
Sürekli ölçüm	Var
Saat	Var



Çevresel Özellik	Değer
Çalışma sıcaklığı	-25 °C…55 °C
Depolama sıcaklığı	-40 °C…70 °C
Nem	0…90 %, yoğuşmasız
Kirlilik derecesi	2
Aşırı gerilim kategorisi	III
Ön panel koruma derecesi	IP51
Genel koruma derecesi	IP20



Bağlantı Özelliği	Değer
Bağlantı tipi	Vidalı bağlantı
Soyma uzunluğu	8 mm
Solid kablo kesiti min.	0,5 mm²
Solid kablo kesiti max.	2,5 mm²
İnce çok telli kablo kesiti min.	0,5 mm²
İnce çok telli kablo kesiti max.	2,5 mm²
İki iletken bağlanabilir kesit min.	0,5 mm²
İki iletken bağlanabilir kesit max.	2,5 mm²



Ürün Uygunluğu ve Sınıflandırma	Değer
RoHS durumu	Compliant with exemption
RoHS exemption	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	90d4d0d0-bf40-4da4-b1ec-9cc14a358c13
ETIM 8.0	EC002301
ETIM 9.0	EC002301
ETIM 10.0	EC002301
ECLASS 14.0	27-14-23-30
ECLASS 15.0	27-14-23-30



EM220-RTU-4DI2DO Hangi Değerleri Ölçer?

Weidmüller EM220-RTU-4DI2DO enerji analizörü, 1 fazlı ve 3 fazlı elektrik sistemlerinde birçok temel elektriksel değerin izlenmesini sağlar. Bu değerler, enerji yönetimi, yük analizi, pano izleme, makine tüketim takibi ve sistem performansı açısından önemlidir.

Ölçülen Değer	Kullanım Amacı
Gerilim	Şebeke geriliminin izlenmesi
Akım	Faz akımlarının takip edilmesi
Frekans	Şebeke frekansının kontrol edilmesi
Güç faktörü	Sistem verimliliğinin değerlendirilmesi
Görünür güç	Toplam güç ihtiyacının izlenmesi
Reaktif güç	Reaktif tüketim ve kompanzasyon analizi
Aktif enerji	Gerçek tüketim takibi
Reaktif enerji	Reaktif enerji değerlerinin izlenmesi
Toplam sistem güç talebi	Enerji yönetimi ve yük analizi

Bu ölçüm değerleri sayesinde işletmeler enerji tüketimini yalnızca toplam kWh değeriyle değil, sistemin genel elektriksel davranışıyla birlikte değerlendirebilir.

---

Enerji Sayacı ve Enerji Analizörü Arasındaki Fark

Enerji sayacı, tüketilen elektrik enerjisini ölçmek ve kayıt altına almak için kullanılan temel ölçüm cihazıdır. Ancak enerji analizörü, enerji tüketiminin yanında sistemin elektriksel parametrelerini de takip eder.

EM220-RTU-4DI2DO enerji analizörü; gerilim, akım, frekans, güç faktörü, aktif enerji, reaktif enerji, görünür güç ve toplam sistem güç talebi gibi değerleri izleyebilir. Ayrıca 4 dijital giriş ve 2 dijital çıkış desteği ile enerji izleme sistemlerine daha gelişmiş entegrasyon imkânı sunar.

Bu nedenle EM220-RTU-4DI2DO modeli, yalnızca bir enerji sayacı değil; aynı zamanda gelişmiş bir pano tipi enerji analizörü olarak değerlendirilmelidir.

---

Enerji Verimliliği İçin Neden Önemlidir?

Enerji verimliliği çalışmalarında doğru ölçüm temel adımdır. Hangi pano, makine veya üretim hattının ne kadar enerji tükettiği bilinmeden sağlıklı bir iyileştirme yapılması mümkün değildir.

Weidmüller EM220-RTU-4DI2DO enerji analizörü, 1 fazlı ve 3 fazlı sistemlerde enerji tüketiminin takip edilmesini sağlar. Akım trafolu ölçüm yapısı sayesinde 5000 A’ya kadar yüksek akım ölçümleri gerçekleştirilebilir. Modbus RTU haberleşme desteği sayesinde ölçüm verileri merkezi sistemlere aktarılabilir ve uzun vadeli analizler yapılabilir.

İşletmelere sağladığı başlıca avantajlar

• 1 fazlı ve 3 fazlı sistemlerde enerji tüketimi izlenebilir.
• Akım trafosu ile 5000 A’ya kadar ölçüm yapılabilir.
• 4 dijital giriş ve 2 dijital çıkış ile sistem entegrasyonu sağlanabilir.
• Class 0.5S doğruluk seviyesi ile hassas enerji takibi yapılabilir.
• Ön panel montajı sayesinde değerler pano üzerinden kolayca izlenebilir.
• Makine ve hat bazlı tüketim değerleri analiz edilebilir.
• Faz akımları ve güç faktörü takip edilebilir.
• Reaktif enerji değerleri izlenebilir.
• SCADA veya PLC sistemlerine veri aktarılabilir.
• Enerji tüketim trendleri kayıt altına alınabilir.
• Bakım ve kontrol süreçleri daha verimli yönetilebilir.

Bu avantajlar, EM220-RTU-4DI2DO modelini enerji yönetimi, pano izleme ve endüstriyel otomasyon uygulamalarında güçlü bir çözüm haline getirir.

---

EM120-RTU-2P ile EM220-RTU-4DI2DO Arasındaki Temel Fark

Weidmüller EM120-RTU-2P ve EM220-RTU-4DI2DO modelleri, 1 fazlı ve 3 fazlı sistemlerde akım trafosu ile ölçüm yapabilen Modbus RTU destekli enerji analizörleridir. Ancak EM220 modeli daha gelişmiş giriş / çıkış yapısı ve panel montaj tasarımı ile ayrılır.

Model	Ölçüm Yapısı	Montaj Tipi	Giriş / Çıkış	Uygulama Mantığı
EM120-RTU-2P	Akım trafosu ile ölçüm	DIN rayı	Temel yapı	1 ve 3 faz sistemlerde akım trafolu enerji ölçümü
EM220-RTU-4DI2DO	Akım trafosu ile ölçüm	Ön panel montajı	4DI / 2DO	Gelişmiş pano izleme, dijital giriş / çıkış ve enerji yönetimi

Bu fark ürün seçiminde önemlidir. Standart DIN rayı tipi bir akım trafolu enerji analizörü gerekiyorsa EM120-RTU-2P değerlendirilebilir. Ön panelden izleme, dijital giriş / çıkış ve daha gelişmiş sistem entegrasyonu gerekiyorsa EM220-RTU-4DI2DO daha uygun bir seçenek olabilir.

EM Serisi İçinde EM220-RTU-4DI2DO Konumu

Weidmüller EM serisi içinde farklı ölçüm ihtiyaçlarına göre farklı modeller tercih edilebilir. EM220-RTU-4DI2DO, temel modellerden farklı olarak daha profesyonel ve gelişmiş pano uygulamalarına hitap eder.

Model	Ölçüm Yapısı	Şebeke Desteği	Haberleşme / Montaj	Uygulama Mantığı
EM110-RTU-2P	Akım trafosu ile ölçüm	1 faz	RS485 / DIN rayı	Tek faz akım trafolu ölçüm
EM111-RTU-2P	Direkt ölçüm	1 faz	RS485 / DIN rayı	45 A’ya kadar tek faz direkt ölçüm
EM120-RTU-2P	Akım trafosu ile ölçüm	1 faz / 3 faz	RS485 / DIN rayı	1 ve 3 faz akım trafolu ölçüm
EM122-RTU-2P	Direkt ölçüm	1 faz / 3 faz	RS485 / DIN rayı	100 A’ya kadar direkt ölçüm
EM220-RTU-4DI2DO	Akım trafosu ile ölçüm	1 faz / 3 faz	RS485 / Ön panel	4DI / 2DO destekli enerji analizörü
EM220-RTU-4DI2DO-GW	Akım trafosu ile ölçüm	1 faz / 3 faz	RS485 + Ethernet / Ön panel	Gateway destekli gelişmiş enerji analizörü

Bu karşılaştırmaya göre EM220-RTU-4DI2DO, özellikle ön panel montajı, dijital giriş / çıkış, Class 0.5S doğruluk ve gelişmiş pano izleme ihtiyacı olan uygulamalar için öne çıkar.

---

Ürün Seçiminde Dikkat Edilmesi Gerekenler

Enerji analizörü seçerken yalnızca ürün koduna bakmak yeterli değildir. Uygulamanın şebeke tipi, ölçülecek akım değeri, montaj yapısı, haberleşme ihtiyacı ve giriş / çıkış gereksinimleri doğru değerlendirilmelidir.

EM220-RTU-4DI2DO modeli, 1 fazlı ve 3 fazlı sistemlerde akım trafosu ile ölçüm yapılacak, ayrıca dijital giriş / çıkış ihtiyacı bulunan gelişmiş uygulamalar için uygundur.

Seçim yaparken kontrol edilmesi gerekenler

• Uygulama 1 fazlı mı, 3 fazlı mı?
• Şebeke yapısı L + N, L1 + L2, 3 telli veya 4 telli mi?
• Ölçüm yapılacak maksimum akım değeri nedir?
• Akım trafosu oranı doğru seçildi mi?
• Ön panel montajı isteniyor mu?
• 4 dijital giriş ihtiyacı var mı?
• 2 dijital çıkış ihtiyacı var mı?
• Modbus RTU haberleşme kullanılacak mı?
• RS485 altyapısı mevcut mu?
• SCADA veya PLC entegrasyonu yapılacak mı?
• AC veya DC besleme gerilimi uygulamaya uygun mu?
• Class 0.5S doğruluk seviyesi uygulama için uygun mu?

Bu kontroller doğru yapıldığında, EM220-RTU-4DI2DO enerji analizörü enerji izleme ve pano otomasyonu projelerinde güçlü bir çözüm sunar.

---

Mühendislik Desteği ve İndirme Dosyaları

Weidmüller EM220-RTU-4DI2DO enerji analizörü için mühendislik verileri, CAD dosyaları, yazılım araçları, Modbus adres listesi, kullanım kılavuzları ve uygunluk belgeleri üretici tarafından sunulmaktadır. Aşağıdaki bağlantılar üzerinden ilgili teknik dokümanlara ulaşabilirsiniz.

Mühendislik Verileri

Dosya Türü	Açıklama	Boyut	Link
DWG / ZIP	CAD data	71 KB	https://assets.dam.weidmueller.com/assets/api/2f27cf53-af20-47f3-a7ce-c1d584390222/original/7760051005_DWG.zip
DXF / ZIP	CAD data	61 KB	https://assets.dam.weidmueller.com/assets/api/f2362b2f-553f-4b19-b83e-e526bf1c5687/original/7760051005_DXF.zip
STEP / STP	CAD data	3 MB	https://assets.dam.weidmueller.com/assets/api/29e51e2d-e738-45a9-82ed-11c971354219/original/7760051005.stp
