Açıklama

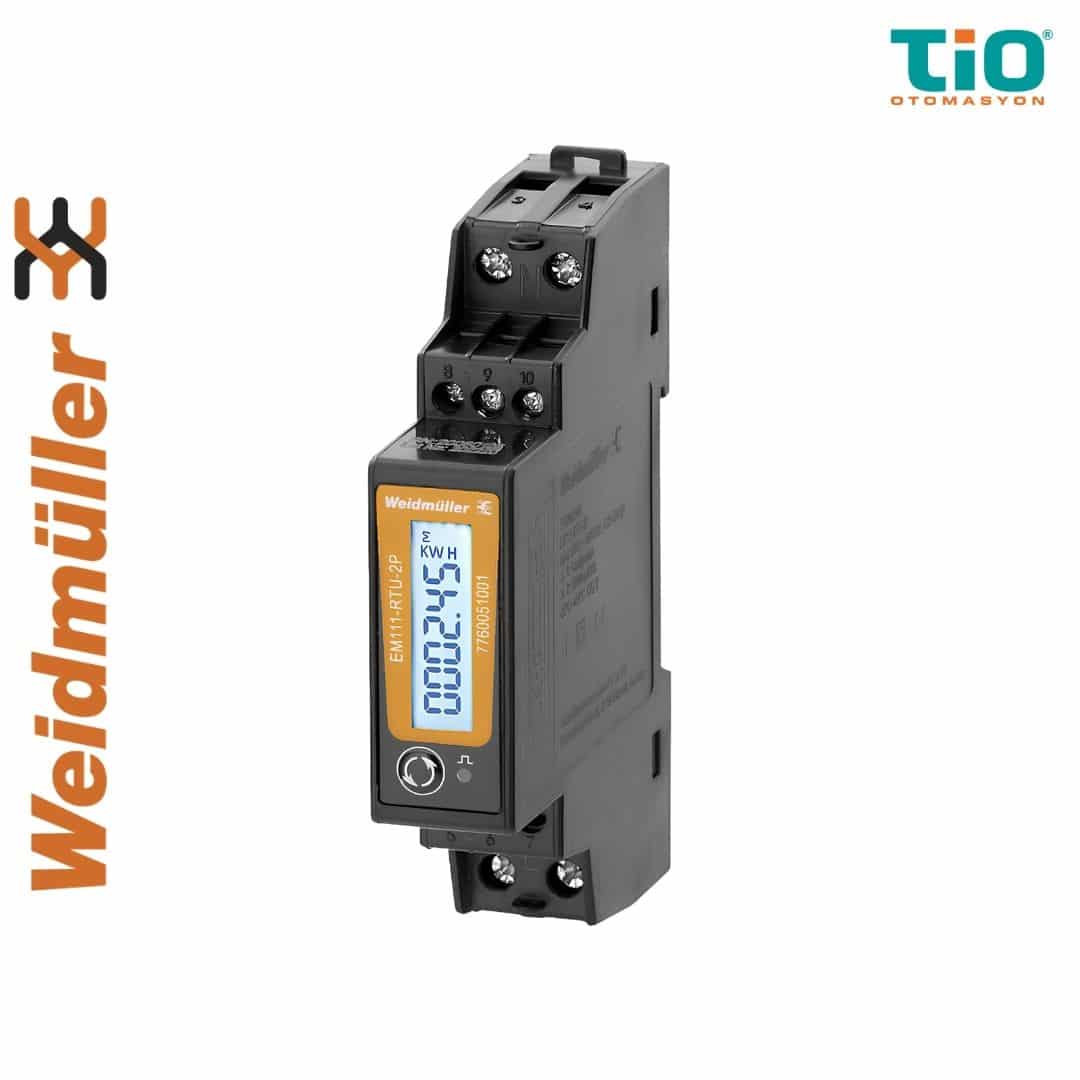

Weidmüller EM111-RTU-2P Enerji Analizörü
Weidmüller EM111-RTU-2P enerji analizörü, tek fazlı elektrik sistemlerinde enerji tüketimini izlemek, elektriksel parametreleri görüntülemek ve ölçüm verilerini otomasyon sistemlerine aktarmak için kullanılan kompakt bir ölçüm cihazıdır. Bu model, 45 A’ya kadar direkt ölçüm yapabilmesiyle öne çıkar. Yani uygun uygulamalarda harici akım trafosu kullanmadan doğrudan ölçüm yapılmasına imkân tanır.
Enerji ölçümü, endüstriyel tesislerde yalnızca tüketim takibi için değil; aynı zamanda verimlilik analizi, pano yük kontrolü, makine bazlı tüketim izleme ve bakım süreçlerinin daha doğru yönetilmesi için de önemlidir. Bu nedenle enerji ölçer, enerji analizörü ve enerji sayacı ürünleri, modern elektrik panolarının önemli bileşenleri arasında yer alır.
EM111-RTU-2P modeli, LCD ekranı üzerinden anlık değerleri görüntüleyebilir. Aynı zamanda RS485 Modbus RTU haberleşme desteği sayesinde PLC, SCADA, enerji izleme yazılımı veya bina otomasyon sistemlerine entegre edilebilir.
EM111-RTU-2P Enerji Analizörü Nedir?
EM111-RTU-2P, Weidmüller’in tek fazlı şebekeler için geliştirdiği, DIN rayına monte edilebilen, haberleşmeli bir pano tipi enerji analizörü modelidir. Ürün, 1 faz 2 telli L + N elektrik sistemlerinde çalışır ve 176…276 V AC ölçüm gerilimi aralığını destekler.
Bu model, klasik bir enerji sayacı gibi yalnızca toplam tüketimi göstermekle sınırlı değildir. Gerilim, akım, frekans, güç faktörü, görünür güç, reaktif güç, aktif enerji ve reaktif enerji gibi birçok değerin izlenmesini sağlar. Bu nedenle EM111-RTU-2P, hem enerji sayacı hem de enerji analizörü ihtiyacını karşılayan gelişmiş bir çözümdür.
45 A Direkt Ölçüm Avantajı
EM111-RTU-2P modelinin en önemli farklarından biri, 45 A’ya kadar direkt ölçüm yapabilmesidir. Bu özellik, belirli tek fazlı uygulamalarda akım trafosu kullanılmadan ölçüm yapılmasını sağlar.
Akım trafosu kullanılmayan direkt ölçüm yapısı, özellikle daha kompakt pano tasarımlarında avantaj sağlar. Daha az yardımcı ekipman kullanılması, pano içi bağlantı karmaşıklığını azaltabilir ve uygulamayı daha pratik hale getirebilir.
| Özellik | Değer |
|---|---|
| Ölçüm tipi | Direkt ölçüm |
| Maksimum akım | 45 A |
| Anma akımı | 5 A |
| Akım ölçüm kanalı | 1 |
| Akım ölçüm doğruluğu | %0,5 |
| Giriş bağlantısı | 1 adet çıkarılabilir 3 pin terminal blok |
EM111-RTU-2P enerji analizörü, 45 A seviyesine kadar tek fazlı hatların izlenmesi gereken uygulamalarda pratik bir çözümdür. Daha yüksek akım gerektiren veya akım trafosu ile ölçüm yapılması gereken uygulamalarda ise farklı model seçimi değerlendirilmelidir.
Tek Fazlı Sistemler İçin Enerji Ölçüm Çözümü
Weidmüller EM111-RTU-2P, tek fazlı elektrik sistemleri için geliştirilmiştir. Ürün, 1 phase 2 wire yani L + N yapısındaki alçak gerilim şebekelerinde kullanılır.
Ölçüm gerilimi 176…276 V AC aralığındadır. Frekans aralığı ise 50 / 60 Hz olarak belirtilmiştir. Bu değerler, cihazı tek fazlı pano uygulamaları, yardımcı enerji hatları, makine besleme devreleri ve belirli tüketim noktalarının izlenmesi için uygun hale getirir.
Kullanım için uygun başlıca alanlar
- Makine panoları
- Tek fazlı yardımcı enerji hatları
- Endüstriyel otomasyon panoları
- Dağıtım panoları
- Bina otomasyon sistemleri
- SCADA destekli enerji izleme sistemleri
- Tüketim noktası bazlı enerji ölçümü
- Pano tipi enerji ölçer uygulamaları
- Kompakt enerji sayacı uygulamaları
Bu kullanım alanlarında EM111-RTU-2P, enerji tüketiminin düzenli takip edilmesini sağlar. Böylece kullanıcılar hangi hattın, makinenin veya bölümün ne kadar enerji tükettiğini daha net şekilde görebilir.
Modbus RTU Haberleşme Desteği
Enerji analizörü seçiminde haberleşme desteği oldukça önemlidir. Çünkü modern tesislerde ölçüm değerlerinin yalnızca cihaz ekranından izlenmesi çoğu zaman yeterli değildir. Verilerin merkezi yazılımlara aktarılması, kayıt altına alınması ve raporlanması gerekir.
Weidmüller EM111-RTU-2P, RS485 arayüzü üzerinden Modbus RTU protokolü ile haberleşir. Bu özellik sayesinde cihazdan alınan enerji ve güç verileri PLC, SCADA, enerji izleme yazılımı veya bina otomasyon sistemlerine aktarılabilir.
| Haberleşme Özelliği | Değer |
|---|---|
| Arayüz | RS485 |
| Protokol | Modbus RTU |
| Haberleşme tipi | Çift yönlü |
| Adresleme | 1 – 247 |
| Baud rate | ≤ 9600 Bd |
| Parity seçenekleri | None / Even / Odd |
| Stop bits | 1 / 2 |
Modbus RTU enerji analizörü kullanımı, işletmelerin enerji tüketimini merkezi sistem üzerinden takip etmesini kolaylaştırır. Aynı RS485 hattı üzerinde birden fazla cihaz adreslenebilir. Bu sayede pano, makine veya hat bazlı enerji ölçümleri tek bir sistem üzerinden izlenebilir.
LCD Ekran ile Anlık Değer Takibi
EM111-RTU-2P enerji analizörü, üzerindeki LCD ekran sayesinde sahada hızlı ve pratik kontrol imkânı sunar. Bakım ekipleri, pano operatörleri veya teknik personel temel elektriksel değerleri doğrudan cihaz üzerinden görüntüleyebilir.
Bu özellik, özellikle arıza kontrolü, yük analizi ve pano içi anlık değer takibi gereken uygulamalarda avantaj sağlar. Cihazdan alınan değerler hem ekran üzerinden izlenebilir hem de Modbus RTU ile merkezi sisteme aktarılabilir.
Cihazda izlenebilen başlıca değerler
- Gerilim
- Akım ölçüm değeri
- Görünür güç
- Reaktif güç
- Güç faktörü
- Frekans
- İthal / ihraç aktif güç talebi
- Toplam ithal / ihraç aktif enerji
- Toplam ithal / ihraç reaktif enerji
- Toplam sistem güç talebi
Bu değerler, EM111-RTU-2P modelini yalnızca bir enerji sayacı olmaktan çıkarır. Cihaz, sistemin elektriksel davranışını analiz etmek için de kullanılabilecek kapsamlı bir enerji analizörü görevi görür.
Ölçüm Doğruluğu ve Performans
Enerji ölçüm cihazlarında doğruluk, güvenilir veri elde etmek açısından kritik öneme sahiptir. Weidmüller EM111-RTU-2P enerji analizörü, gerilim ve akım ölçümünde %0,5 doğruluk sunar.
Aktif enerji ölçümünde Class 1 IEC 62053-21 ve Class B EN 50470-3 doğruluk sınıflarına sahiptir. Bu özellikler, cihazın pano ve otomasyon uygulamalarında güvenilir enerji izleme için kullanılabileceğini gösterir.
| Ölçüm Özelliği | Değer |
|---|---|
| Gerilim ölçüm doğruluğu | %0,5 |
| Akım ölçüm doğruluğu | %0,5 |
| Aktif enerji doğruluğu | Class 1 IEC 62053-21 |
| Aktif enerji doğruluğu | Class B EN 50470-3 |
| Ölçüm güncelleme aralığı | 100 ms |
| Sampling frequency 50/60 Hz | 3,2 kHz |
| Giriş frekansı | AC: 50 Hz aritmetik ortalama |
Cihazın ölçüm sonucu güncelleme aralığı 100 ms olarak belirtilmiştir. Bu hızlı güncelleme süresi, değişken yüklerin izlenmesi ve enerji tüketim davranışlarının daha doğru analiz edilmesi açısından avantaj sağlar.
Kompakt DIN Rayı Tasarım

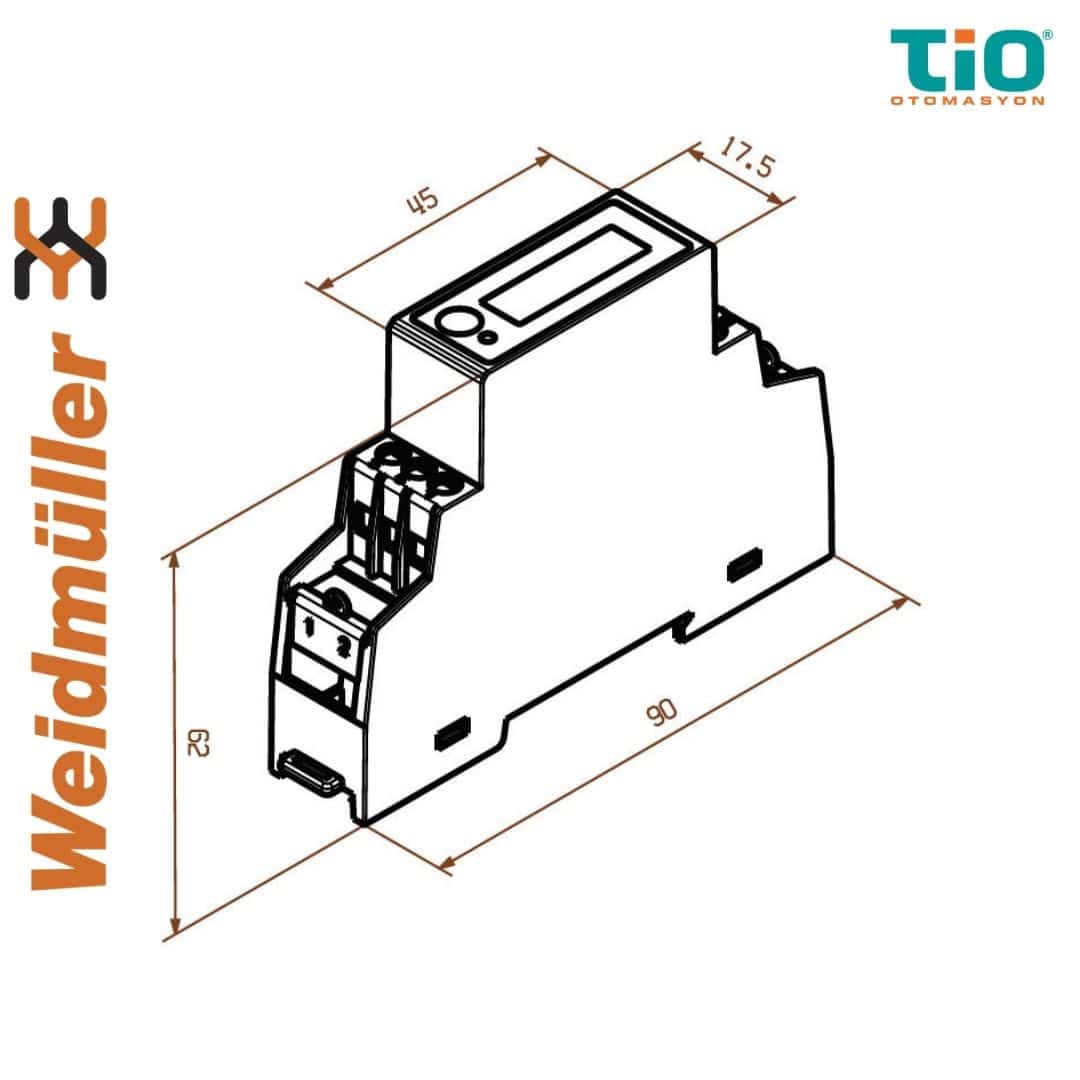

Weidmüller EM111-RTU-2P enerji analizörü, DIN rayı montajına uygun kompakt bir yapıya sahiptir. Ürün yalnızca 17,5 mm genişliğe sahiptir. Bu, pano içinde yer tasarrufu sağlamak isteyen uygulamalar için önemli bir avantajdır.
| Ölçü | Değer |
|---|---|
| Genişlik | 17,5 mm |
| Yükseklik | 90 mm |
| Derinlik | 62 mm |
| Net ağırlık | 90 g |
| Gövde malzemesi | Plastik |
| Montaj tipi | DIN rayı |
Kompakt ölçüleri sayesinde ürün, dar pano alanlarında kolayca konumlandırılabilir. Standart DIN rayı montaj yapısı, pano üreticileri ve bakım ekipleri için pratik montaj avantajı sağlar.
Teknik Özellikler
| Genel Bilgi | Değer |
|---|---|
| Marka | Weidmüller |
| Model | EM111-RTU-2P |
| Ürün No. / Sipariş No. | 7760051001 |
| GTIN / EAN | 6944169818172 |
| Ürün tipi | Enerji analizörü / enerji ölçer |
| Versiyon | 1 fazlı şebekeler için güç ölçümü ve görüntüleme |
| Ölçüm yapısı | 45 A direkt ölçüm |
| Adet | 1 adet |
| Uygunluk | ROHS conform |
| Elektriksel Özellik | Değer |
|---|---|
| Şebeke tipi | 1 faz 2 telli L + N |
| Gerilim tipi | AC |
| Ölçüm gerilimi L-N | 176…276 V AC |
| Frekans aralığı | 50 / 60 Hz |
| Maksimum akım | 45 A |
| Anma akımı | 5 A |
| Akım ölçüm kanalı | 1 |
| Dört telli sistem | Yok |
| Üç telli sistem | Yok |
| Pulse çıkış sayısı | 2 |
| Dijital giriş sayısı | 0 |
| Dijital çıkış sayısı | 0 |
| Dijital çıkış yapılandırılabilir | Evet |
| Çevresel Özellik | Değer |
|---|---|
| Çalışma sıcaklığı | -25 °C…55 °C |
| Depolama sıcaklığı | -40 °C…70 °C |
| Nem | 0…90 %, yoğuşmasız |
| Kirlilik derecesi | 2 |
| Aşırı gerilim kategorisi | II |
| Ön panel koruma derecesi | IP51 |
| Genel koruma derecesi | IP20 |
| Bağlantı Özelliği | Değer |
|---|---|
| Bağlantı tipi | Vidalı bağlantı |
| AC giriş bağlantısı | 1 adet çıkarılabilir 3 pin terminal blok |
| Soyma uzunluğu | 8 mm |
| Solid kablo kesiti min. | 2,5 mm² |
| Solid kablo kesiti max. | 10 mm² |
| İnce çok telli kablo kesiti min. | 2,5 mm² |
| İnce çok telli kablo kesiti max. | 10 mm² |
| İki iletken bağlanabilir kesit min. | 2,5 mm² |
| İki iletken bağlanabilir kesit max. | 10 mm² |
EM111-RTU-2P Hangi Değerleri Ölçer?
Weidmüller EM111-RTU-2P enerji analizörü, tek fazlı sistemlerde temel elektriksel değerlerin takip edilmesini sağlar. Bu değerler, enerji tüketimi, güç kalitesi, yük davranışı ve pano izleme süreçleri için önemlidir.
| Ölçülen Değer | Kullanım Amacı |
|---|---|
| Gerilim | Şebeke geriliminin izlenmesi |
| Akım | Yük akımının takip edilmesi |
| Frekans | Şebeke frekansının kontrol edilmesi |
| Güç faktörü | Sistem verimliliğinin değerlendirilmesi |
| Görünür güç | Toplam güç ihtiyacının izlenmesi |
| Reaktif güç | Reaktif tüketim ve kompanzasyon analizi |
| Aktif enerji | Gerçek tüketim takibi |
| Reaktif enerji | Reaktif enerji değerlerinin izlenmesi |
| Toplam sistem güç talebi | Enerji yönetimi ve yük analizi |
Bu ölçüm değerleri, işletmelerin enerji tüketimini yalnızca toplam tüketim olarak değil, detaylı elektriksel parametrelerle birlikte değerlendirmesini sağlar.
Enerji Sayacı ve Enerji Analizörü Arasındaki Fark
Enerji sayacı, temel olarak tüketilen elektrik enerjisini ölçmek ve kayıt altına almak için kullanılır. Ancak enerji analizörü, enerji tüketiminin yanında sistemin elektriksel davranışını da gösterir.
EM111-RTU-2P enerji analizörü, yalnızca toplam enerji tüketimini göstermez. Aynı zamanda gerilim, akım, frekans, güç faktörü, görünür güç ve reaktif güç gibi değerleri de izleyebilir. Bu nedenle ürün, klasik bir enerji sayacı ihtiyacının ötesinde daha kapsamlı bir ölçüm çözümü sunar.
Özellikle pano, makine ve otomasyon uygulamalarında enerji ölçer, enerji analizörü ve haberleşmeli ölçüm cihazı ihtiyacı birlikte değerlendirilmelidir. EM111-RTU-2P modeli bu üç ihtiyacı tek cihaz yapısında karşılayabilen kompakt bir çözümdür.
Enerji Verimliliği İçin Neden Önemlidir?
Enerji tüketiminin doğru ölçülmesi, işletmeler için verimlilik çalışmalarının temelini oluşturur. Ölçülemeyen tüketim doğru analiz edilemez. Bu nedenle makine, pano veya hat bazlı enerji ölçümü yapmak, işletmelerin enerji maliyetlerini daha bilinçli yönetmesine yardımcı olur.
Weidmüller EM111-RTU-2P enerji analizörü, tek fazlı hatlarda tüketim takibi yapılmasını sağlar. Modbus RTU haberleşme desteği sayesinde ölçüm verileri merkezi sisteme aktarılabilir ve uzun vadeli enerji analizleri yapılabilir.
İşletmelere sağladığı başlıca avantajlar
- Tek fazlı hatlarda enerji tüketimi izlenebilir.
- 45 A’ya kadar direkt ölçüm yapılabilir.
- Pano içi yük durumu takip edilebilir.
- Makine bazlı tüketim değerleri analiz edilebilir.
- SCADA veya PLC sistemlerine veri aktarılabilir.
- Enerji tüketim trendleri kayıt altına alınabilir.
- Ani tüketim artışları daha kolay fark edilebilir.
- Bakım ve kontrol süreçleri daha verimli yönetilebilir.
Bu avantajlar, EM111-RTU-2P modelini yalnızca bir ölçüm cihazı değil, enerji yönetiminin önemli bir parçası haline getirir.

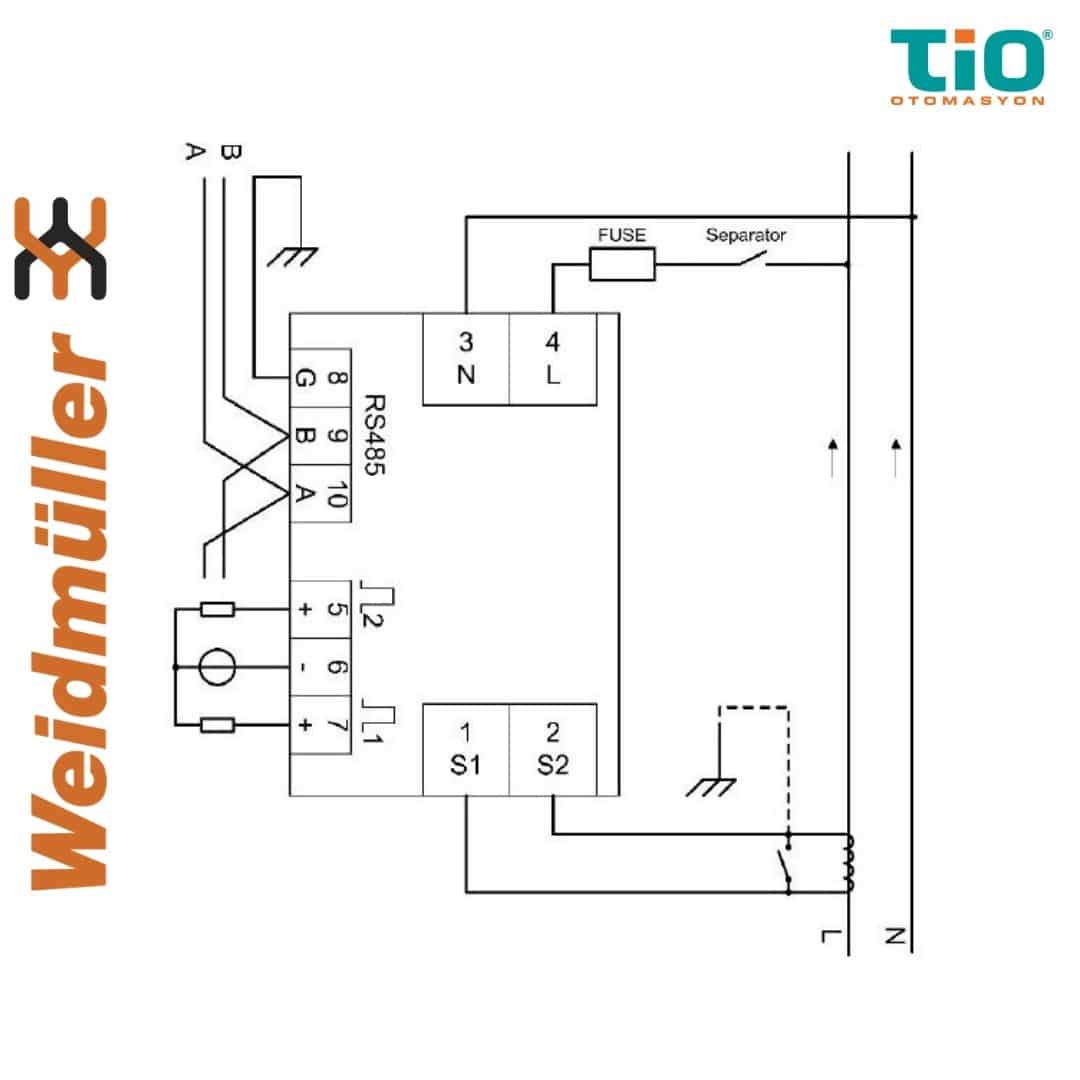

EM110-RTU-2P ile EM111-RTU-2P Arasındaki Temel Fark
Aynı ürün ailesinde yer alan EM110-RTU-2P ve EM111-RTU-2P modelleri benzer şekilde tek fazlı enerji ölçümü ve Modbus RTU haberleşme desteği sunar. Ancak iki model arasında önemli bir ölçüm farkı vardır.
| Model | Ölçüm Yapısı | Uygulama Mantığı |
|---|---|---|
| EM110-RTU-2P | Akım trafosu ile ölçüm | 1 A / 5 A CT üzerinden, 5000 A’ya kadar ölçüm |
| EM111-RTU-2P | Direkt ölçüm | 45 A’ya kadar doğrudan ölçüm |
Bu fark, ürün seçimi açısından kritiktir. Eğer uygulamada yüksek akım ölçümü ve akım trafosu kullanımı gerekiyorsa EM110-RTU-2P modeli değerlendirilebilir. Eğer tek fazlı hatta 45 A’ya kadar direkt ölçüm yapılacaksa EM111-RTU-2P daha pratik bir seçenek olabilir.
Ürün Seçiminde Dikkat Edilmesi Gerekenler
Enerji analizörü seçerken yalnızca ürün koduna bakmak yeterli değildir. Uygulamanın şebeke tipi, ölçülecek akım değeri, haberleşme ihtiyacı ve pano yapısı doğru değerlendirilmelidir.
EM111-RTU-2P modeli, tek fazlı sistemler ve 45 A’ya kadar direkt ölçüm ihtiyacı olan uygulamalar için uygundur. Eğer ölçülecek akım değeri 45 A’nın üzerindeyse ya da akım trafolu ölçüm gerekiyorsa farklı model seçimi yapılmalıdır.
Seçim yaparken kontrol edilmesi gerekenler
- Uygulama tek fazlı mı?
- Ölçüm yapılacak hat L + N yapısında mı?
- Akım değeri 45 A sınırı içinde mi?
- Direkt ölçüm isteniyor mu?
- Modbus RTU haberleşme kullanılacak mı?
- RS485 altyapısı mevcut mu?
- Pano içinde DIN rayı alanı uygun mu?
- SCADA veya PLC entegrasyonu yapılacak mı?
- Pulse çıkış ihtiyacı var mı?
Bu kontroller doğru yapıldığında, EM111-RTU-2P enerji analizörü uygulamada güvenilir ve verimli bir çözüm sunar.
Mühendislik Desteği ve İndirme Dosyaları
Weidmüller EM111-RTU-2P enerji analizörü için mühendislik verileri, CAD dosyaları, yazılım araçları, Modbus adres listesi, kullanım kılavuzları ve uygunluk belgeleri üretici tarafından sunulmaktadır. Aşağıdaki bağlantılar üzerinden ilgili teknik dokümanlara ulaşabilirsiniz.
Mühendislik Verileri
| Dosya Türü | Açıklama | Boyut | Link |
|---|---|---|---|
| DWG / ZIP | CAD data | 53 KB | https://assets.dam.weidmueller.com/assets/api/9f8c0dcf-bbae-480e-966b-24f0da50dbe7/original/7760051001_DWG.zip |
| DXF / ZIP | CAD data | 45 KB | https://assets.dam.weidmueller.com/assets/api/fc9727fb-e490-4bf0-97b9-66f4a3c093e1/original/7760051001_DXF.zip |
| STEP / STP | CAD data | 628 KB | https://assets.dam.weidmueller.com/assets/api/c44c74f6-642f-4c6f-b1be-e139197dca7c/original/7760051001.stp |
Eplan ve CADENAS Verileri
| Platform | Açıklama | Dil | Link |
|---|---|---|---|
| Eplan Data Portal | EM111-RTU-2P ürün verisi | EN | https://dataportal.eplan.com/part-details/WEI.7760051001 |
| CADENAS eCATALOG | CADENAS ürün kataloğu | EN | https://weidmueller-embedded.partcommunity.com/?catalog=weidmueller_qs&part=7760051001 |
Yazılım Desteği
| Dosya Türü | Açıklama | Boyut | Link |
|---|---|---|---|
| XLSX | Device Description / Modbus Address List EM111 | 28 KB | https://assets.dam.weidmueller.com/assets/api/c0e3feb5-d294-47aa-900f-3269084211fc/original/Modbus%20Adressliste%20EM%20111.xlsx |
| ZIP | EM Configuration Tools | 145 KB | https://assets.dam.weidmueller.com/assets/api/bb50acf2-49af-4779-99c9-cd417cd77ed7/original/EM%20configuration%20tools.zip |
Kullanıcı Dokümantasyonu
| Dosya Türü | Açıklama | Dil | Boyut | Link |
|---|---|---|---|---|
| Manual EM Configuration Tools Chinese | CH | 1 MB | https://assets.dam.weidmueller.com/assets/api/f8447a82-bc83-406a-92c0-8f6b49ea39e3/original/MAN_EM_CONFIGURATION_TOOLS_CH.pdf | |
| Manual EM111 English | EN | 787 KB | https://assets.dam.weidmueller.com/assets/api/79ebd8de-ab00-46f5-931f-b1303af05c88/original/MAN_EM_111_EN_AW_01.pdf | |
| Manual EM Configuration Tools English | EN | 1 MB | https://assets.dam.weidmueller.com/assets/api/6f44edc6-6aff-4d4b-a9e5-b2e26ea4229d/original/MAN_EM_CONFIGURATION_TOOLS_EN_20260611.pdf | |
| Manual EM111 Chinese | CH | 1 MB | https://assets.dam.weidmueller.com/assets/api/6ee0fda2-4e03-4ee5-884a-6bc9e0880486/original/MAN_EM_111_CH.pdf |
Uygunluk Belgesi ve Katalog
| Dosya Türü | Açıklama | Dil | Boyut | Link |
|---|---|---|---|---|
| Declaration of Conformity | DE | 2 MB | https://assets.dam.weidmueller.com/assets/api/7e620140-3e71-4282-9dbd-7e2442de980e/original/EU_Declaration_of_Conformity_DE_PM13_260622_003_ISS_01.pdf | |
| Katalog | Weidmüller Technical Product Catalogues | EN | – | https://www.weidmueller.com/int/service/technical_product_catalogues.jsp |
TİO Otomasyon ile Weidmüller Enerji Analizörü Çözümleri
TİO Otomasyon olarak endüstriyel otomasyon, elektrik pano malzemeleri, enerji ölçüm cihazları ve ölçüm-izleme ürünlerinde profesyonel ürün tedariki ve teknik destek sunuyoruz.
Weidmüller EM111-RTU-2P enerji analizörü için ürün seçimi, teknik bilgi, stok durumu ve fiyat teklifi konusunda bizimle iletişime geçebilirsiniz.
Enerji ölçer, enerji analizörü, enerji sayacı, Modbus RTU enerji analizörü, RS485 enerji analizörü ve pano tipi ölçüm cihazı ihtiyaçlarınızda uygulamanıza uygun ürünü belirlemek için TİO Otomasyon satış ekibinden destek alabilirsiniz.
