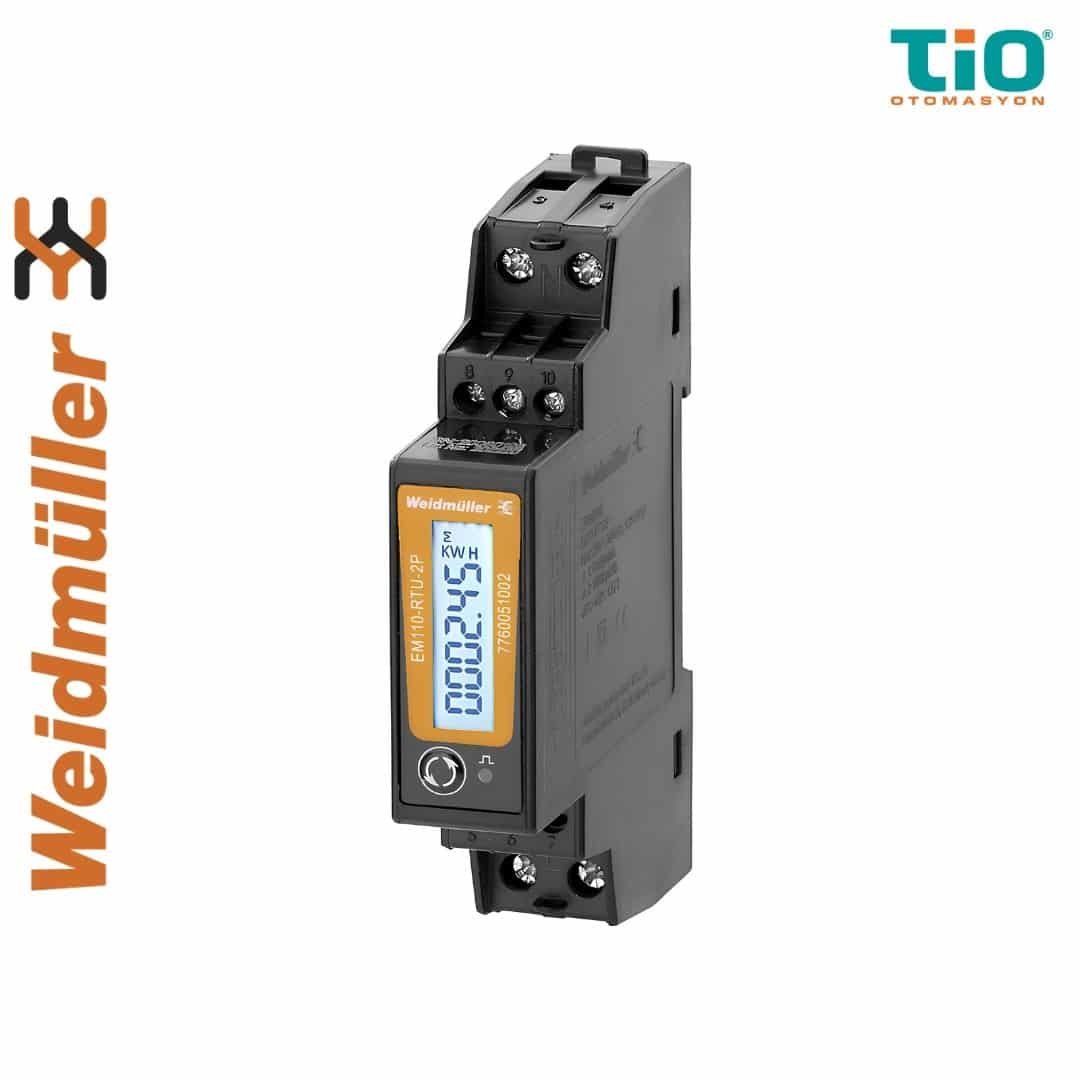

Weidmüller EM110-RTU-2P Enerji Analizörü
Weidmüller EM110-RTU-2P enerji analizörü, tek fazlı elektrik sistemlerinde enerji tüketimini takip etmek, elektriksel değerleri analiz etmek ve pano içi enerji yönetimini daha kontrollü hale getirmek için kullanılan profesyonel bir ölçüm cihazıdır. Kompakt yapısı, DIN rayı montaj özelliği ve Modbus RTU haberleşme desteği sayesinde hem yeni pano projelerinde hem de mevcut sistemlerin enerji izleme altyapısına dahil edilmesinde tercih edilebilir.
Enerji maliyetlerinin kontrol altında tutulması, işletmeler için artık yalnızca fatura takibiyle sınırlı değildir. Üretim tesislerinde, makine panolarında, yardımcı enerji hatlarında ve dağıtım panolarında hangi hattın ne kadar enerji tükettiğini görmek büyük önem taşır. Bu noktada enerji ölçer, enerji analizörü ve enerji sayacı ürünleri, elektrik sistemlerinin daha verimli yönetilmesine yardımcı olur.
Weidmüller EM110-RTU-2P modeli, klasik bir enerji sayacı gibi sadece tüketim değerini göstermekle kalmaz; aynı zamanda gerilim, akım, frekans, güç faktörü, aktif güç, reaktif güç, görünür güç ve enerji değerlerini de izleyerek kullanıcılara daha geniş bir analiz imkânı sunar.
EM110-RTU-2P Enerji Analizörü Nedir?
EM110-RTU-2P, Weidmüller’in tek fazlı şebekeler için geliştirdiği kompakt bir Modbus RTU enerji analizörü modelidir. Ürün, 1 faz 2 telli L + N elektrik sistemlerinde çalışır ve akım trafosu üzerinden ölçüm yapar.
Bu ürün, özellikle pano içerisinde sınırlı alan bulunan uygulamalarda avantaj sağlar. 17,5 mm genişliğe sahip kompakt gövdesi sayesinde DIN rayı üzerinde minimum yer kaplar. Bu özellik, çok sayıda ölçüm cihazının bulunduğu panolarda veya dar pano alanlarında ciddi bir montaj kolaylığı sağlar.
EM110-RTU-2P enerji analizörü; makine enerji takibi, pano bazlı tüketim izleme, yardımcı enerji hatlarının kontrolü, bina otomasyonu, SCADA sistemleri ve üretim hattı enerji izleme uygulamalarında kullanılabilir.
Tek Fazlı Sistemler İçin Enerji Ölçüm Çözümü
Weidmüller EM110-RTU-2P, 1 fazlı elektrik şebekeleri için tasarlanmıştır. Cihazın düşük gerilim şebeke yapısı 1 phase 2 wire yani L + N olarak belirtilmiştir. Ölçüm gerilimi 176…276 V AC aralığındadır.
Bu yapı sayesinde ürün, tek fazlı makine beslemelerinde, yardımcı devrelerde, pano içi ölçüm noktalarında ve belirli tüketim alanlarının izlenmesinde kullanılabilir.
Kullanılabileceği başlıca alanlar
- Endüstriyel otomasyon panoları
- Makine enerji izleme sistemleri
- Tek fazlı yardımcı enerji hatları
- Dağıtım panoları
- SCADA destekli enerji izleme sistemleri
- Bina otomasyon uygulamaları
- Üretim hattı tüketim takibi
- Tüketim noktası bazlı enerji ölçümü
- Pano tipi enerji ölçer uygulamaları
Tek fazlı hatların tüketim takibi, özellikle yardımcı sistemlerde ve makine bazlı enerji analizlerinde önemli avantaj sağlar. Bir üretim tesisinde ana enerji tüketimi dışında kalan yardımcı hatların ölçülmesi, toplam enerji yönetimi açısından ciddi fark oluşturabilir.
Akım Trafosu ile Ölçüm Avantajı
EM110-RTU-2P enerji analizörü, akım ölçümünü doğrudan yüksek akım üzerinden yapmaz. Bunun yerine 1 A veya 5 A sekonder çıkışlı akım trafosu kullanılarak ölçüm alınır.
Bu yapı, özellikle endüstriyel panolarda güvenli ölçüm yapılmasını sağlar. Yüksek akımların doğrudan cihaza taşınması yerine akım trafosu üzerinden ölçüm yapılması, hem elektriksel güvenlik hem de pano tasarımı açısından daha sağlıklı bir çözümdür.
Ürün, 5000 A’ya kadar maksimum akım ölçüm kapasitesi sunar. Bu değer, uygun akım trafosu seçimiyle farklı güç seviyelerindeki uygulamalarda kullanılabilmesini sağlar.
|
Özellik |
Değer |
|---|---|
|
Akım ölçüm tipi |
Akım trafosu üzerinden |
|
Nominal akım |
1 A / 5 A akım trafosu ile |
|
Maksimum akım |
5000 A |
|
Akım ölçüm kanalı |
1 |
|
Akım ölçüm doğruluğu |
%0,5 |
|
AC giriş bağlantısı |
Vidalı bağlantı |
Akım trafosu ile ölçüm yapılması, EM110-RTU-2P modelini farklı pano yapılarında esnek hale getirir. Doğru akım trafosu seçildiğinde cihaz, düşük güçlü tek fazlı hatlardan yüksek akım izleme noktalarına kadar geniş bir kullanım alanı sunar.
Modbus RTU Haberleşme Desteği
Enerji analizörü seçiminde haberleşme desteği oldukça önemlidir. Çünkü modern tesislerde enerji değerlerinin yalnızca pano üzerindeki ekrandan izlenmesi yeterli değildir. Verilerin merkezi sistemlere aktarılması, kayıt altına alınması ve raporlanması gerekir.
Weidmüller EM110-RTU-2P, RS485 arayüzü üzerinden Modbus RTU protokolü ile haberleşir. Bu özellik sayesinde cihazdan alınan ölçüm verileri PLC, SCADA, enerji izleme yazılımı veya bina otomasyon sistemlerine aktarılabilir.
|
Haberleşme Özelliği |
Değer |
|---|---|
|
Arayüz |
RS485 |
|
Protokol |
Modbus RTU |
|
Haberleşme tipi |
Çift yönlü |
|
Adresleme |
1 – 247 |
|
Baud rate |
≤ 9600 Bd |
|
Parity seçenekleri |
None / Even / Odd |
|
Stop bits |
1 / 2 |
Bu haberleşme altyapısı, özellikle birden fazla enerji analizörünün aynı sistem üzerinde takip edildiği projelerde avantaj sağlar. Aynı RS485 hattı üzerinde farklı adreslere sahip cihazlar kullanılabilir. Böylece pano, makine veya hat bazlı enerji değerleri tek bir merkezi sistem üzerinden izlenebilir.
Modbus RTU enerji analizörü kullanımı, işletmelere uzun vadeli veri analizi yapma imkânı da verir. Günlük, haftalık veya aylık enerji tüketimleri karşılaştırılabilir; ani tüketim artışları tespit edilebilir ve enerji verimliliği çalışmaları daha sağlam verilere dayanarak yapılabilir.
LCD Ekran ile Anlık İzleme
Weidmüller EM110-RTU-2P enerji analizörü, üzerindeki LCD ekran sayesinde sahada hızlı kontrol imkânı sunar. Kullanıcı, temel elektriksel değerleri doğrudan cihaz üzerinden görüntüleyebilir.
Bu özellik, bakım ekipleri ve pano operatörleri için pratik bir avantajdır. Her durumda SCADA veya merkezi izleme ekranına ihtiyaç duymadan, pano üzerinden temel değerlerin görülmesi mümkündür.
Cihazda izlenebilen başlıca değerler
- Gerilim
- Akım ölçüm değeri
- Görünür güç
- Reaktif güç
- Güç faktörü
- Frekans
- İthal / ihraç aktif güç talebi
- Toplam ithal / ihraç aktif enerji
- Toplam ithal / ihraç reaktif enerji
- Toplam sistem güç talebi
Bu ölçüm değerleri, cihazı yalnızca bir enerji sayacı olmaktan çıkarır ve gerçek anlamda bir enerji analizörü haline getirir. Çünkü kullanıcı sadece tüketimi değil, sistemin elektriksel davranışını da takip edebilir.
Ölçüm Doğruluğu ve Performans
Enerji ölçüm cihazlarında doğruluk, sistemden alınan verinin güvenilirliği açısından kritik öneme sahiptir. EM110-RTU-2P modeli, gerilim ve akım ölçümünde %0,5 doğruluk sunar.
Aktif enerji ölçümünde ise Class 1 IEC 62053-21 ve Class B EN 50470-3 doğruluk sınıflarına sahiptir. Bu değerler, cihazın pano ve otomasyon uygulamalarında güvenilir enerji takibi için kullanılabileceğini gösterir.
|
Ölçüm Özelliği |
Değer |
|---|---|
|
Gerilim ölçüm doğruluğu |
%0,5 |
|
Akım ölçüm doğruluğu |
%0,5 |
|
Aktif enerji doğruluğu |
Class 1 IEC 62053-21 |
|
Aktif enerji doğruluğu |
Class B EN 50470-3 |
|
Ölçüm güncelleme aralığı |
100 ms |
|
Sampling frequency 50/60 Hz |
3,2 kHz |
|
Sürekli ölçüm |
Var |
Cihazın ölçüm sonucu güncelleme aralığı 100 ms olarak belirtilmiştir. Bu hızlı güncelleme yapısı, değişken yüklerin takip edilmesi ve sistem davranışlarının daha doğru izlenmesi açısından avantaj sağlar.
Kompakt DIN Rayı Tasarım
EM110-RTU-2P enerji analizörü, DIN rayı montajına uygun kompakt bir gövdeye sahiptir. Ürün ölçüleri, pano içi alan tasarrufu açısından önemli avantaj sağlar.
|
Ölçü |
Değer |
|---|---|
|
Genişlik |
17,5 mm |
|
Yükseklik |
90 mm |
|
Derinlik |
62 mm |
|
Net ağırlık |
78 g |
|
Gövde malzemesi |
Plastik |
|
Montaj tipi |
DIN rayı |
17,5 mm genişlik, ürünü özellikle dar pano alanlarında avantajlı hale getirir. Standart DIN rayı yapısı sayesinde montajı kolaydır ve pano içerisindeki diğer otomasyon bileşenleriyle uyumlu şekilde kullanılabilir.
Teknik Özellikler
|
Genel Bilgi |
Değer |
|---|---|
|
Marka |
Weidmüller |
|
Model |
EM110-RTU-2P |
|
Sipariş No. |
7760051002 |
|
GTIN / EAN |
6944169818189 |
|
Ürün tipi |
Enerji analizörü / enerji ölçer |
|
Versiyon |
1 fazlı şebekeler için güç ölçümü ve görüntüleme |
|
Adet |
1 adet |
|
Onay / Uygunluk |
ROHS conform |
|
Elektriksel Özellik |
Değer |
|---|---|
|
Şebeke tipi |
1 faz 2 telli L + N |
|
Gerilim tipi |
AC |
|
Ölçüm gerilimi L-N |
176…276 V AC |
|
Frekans aralığı |
50 / 60 Hz |
|
Dört telli sistem |
Yok |
|
Üç telli sistem |
Yok |
|
Akım trafosu girişi |
0-1 A veya 0-5 A sekonder |
|
Maksimum akım |
5000 A |
|
Dijital giriş |
0 |
|
Dijital çıkış |
0 |
|
Pulse çıkış |
2 |
|
Çevresel Özellik |
Değer |
|---|---|
|
Çalışma sıcaklığı |
-25 °C…55 °C |
|
Depolama sıcaklığı |
-40 °C…70 °C |
|
Nem |
0…95 %, yoğuşmasız |
|
Kirlilik derecesi |
2 |
|
Aşırı gerilim kategorisi |
II |
|
Ön panel koruma derecesi |
IP51 |
|
Genel koruma derecesi |
IP20 |
|
Bağlantı Özelliği |
Değer |
|---|---|
|
Bağlantı tipi |
Vidalı bağlantı |
|
Soyma uzunluğu |
7 mm |
|
Bağlantı torku |
1.3 Nm |
|
Solid kablo kesiti min. |
0,5 mm² |
|
Solid kablo kesiti max. |
1,5 mm² |
|
İnce çok telli kablo kesiti min. |
0,5 mm² |
|
İnce çok telli kablo kesiti max. |
2,5 mm² |
|
İki iletken bağlanabilir kesit min. |
0,5 mm² |
|
İki iletken bağlanabilir kesit max. |
2,5 mm² |
Enerji Analizörü Hangi Değerleri Ölçer?
Weidmüller EM110-RTU-2P enerji analizörü, tek fazlı elektrik sistemlerinde birçok temel değerin izlenmesini sağlar. Bu değerler, enerji yönetimi, pano takibi, makine tüketim analizi ve bakım süreçleri için önemlidir.
|
Ölçülen Değer |
Kullanım Amacı |
|---|---|
|
Gerilim |
Şebeke geriliminin kontrol edilmesi |
|
Akım |
Yük akımının izlenmesi |
|
Frekans |
Şebeke frekansının takip edilmesi |
|
Güç faktörü |
Sistem verimliliğinin değerlendirilmesi |
|
Görünür güç |
Toplam güç ihtiyacının izlenmesi |
|
Reaktif güç |
Kompanzasyon ve reaktif tüketim analizi |
|
Aktif enerji |
Gerçek tüketim takibi |
|
Reaktif enerji |
Reaktif enerji değerlerinin izlenmesi |
|
Toplam sistem güç talebi |
Enerji yönetimi ve yük analizi |
Bu değerlerin izlenmesi, işletmelerin enerji tüketimini daha bilinçli yönetmesini sağlar. Özellikle üretim yapan tesislerde, makine bazlı tüketim takibi için enerji analizörü kullanımı oldukça önemlidir.
Enerji Sayacı ile Enerji Analizörü Arasındaki Fark
Enerji sayacı, temel olarak tüketilen elektrik enerjisini ölçmek ve kayıt altına almak için kullanılır. Ancak enerji analizörü, enerji tüketiminin yanında sistemin elektriksel karakterini de gösterir.
EM110-RTU-2P enerji analizörü, yalnızca toplam tüketimi göstermekle kalmaz. Aynı zamanda gerilim, akım, güç faktörü, frekans, aktif güç, reaktif güç ve görünür güç gibi değerlerin izlenmesini sağlar.
Bu nedenle EM110-RTU-2P modeli, klasik bir enerji sayacı ihtiyacından daha fazlasını karşılar. Özellikle pano, makine ve otomasyon uygulamalarında enerji ölçer + enerji analizörü + haberleşmeli ölçüm cihazı mantığıyla değerlendirilmelidir.
Enerji Verimliliği İçin Neden Önemlidir?
Enerji tüketimini kontrol etmek isteyen işletmelerin, yalnızca aylık elektrik faturasına bakması yeterli değildir. Gerçek enerji yönetimi için tüketimin nerede, ne zaman ve hangi yük tarafından oluştuğunun izlenmesi gerekir.
Weidmüller EM110-RTU-2P enerji analizörü, tek fazlı hatlarda bu ihtiyaca cevap verir. Ürün sayesinde kullanıcılar belirli bir hattın veya makinenin enerji tüketimini izleyebilir, yük davranışlarını analiz edebilir ve gereksiz tüketimleri tespit edebilir.
İşletmelere sağladığı başlıca avantajlar
- Makine bazlı enerji tüketimi izlenebilir.
- Pano içi yük dağılımı daha net görülebilir.
- Enerji tüketim trendleri analiz edilebilir.
- Ani tüketim artışları fark edilebilir.
- Bakım ve kontrol süreçleri daha verimli yönetilebilir.
- SCADA ve otomasyon sistemlerine veri aktarılabilir.
- Enerji verimliliği çalışmaları için ölçülebilir veri elde edilir.
Bu avantajlar, EM110-RTU-2P modelini yalnızca bir ölçüm cihazı değil, aynı zamanda enerji yönetiminin önemli bir parçası haline getirir.
Weidmüller EM110-RTU-2P Kullanım Alanları
Weidmüller EM110-RTU-2P enerji analizörü, tek fazlı enerji ölçümü gerektiren birçok uygulamada kullanılabilir.
|
Kullanım Alanı |
Açıklama |
|---|---|
|
Makine panoları |
Makine bazlı enerji tüketiminin izlenmesi |
|
Dağıtım panoları |
Tek fazlı hatların tüketim takibi |
|
Endüstriyel otomasyon |
PLC / SCADA sistemlerine enerji verisi aktarımı |
|
Bina otomasyonu |
Yardımcı enerji hatlarının izlenmesi |
|
Üretim tesisleri |
Hat bazlı enerji analizleri |
|
Kompanzasyon takibi |
Güç faktörü ve reaktif değerlerin izlenmesi |
|
Bakım ekipleri |
Pano üzerinden anlık değer kontrolü |
|
Enerji yönetimi |
Tüketim verilerinin kayıt altına alınması |
Bu kullanım alanları, ürünün farklı sektörlerde ve farklı pano yapılarında değerlendirilebileceğini gösterir.
Ürün Seçiminde Dikkat Edilmesi Gerekenler
Enerji analizörü seçerken ürünün teknik özellikleri, kullanılacağı sistemle uyumlu olmalıdır. EM110-RTU-2P modeli tek fazlı sistemler için uygundur. Eğer uygulama üç fazlı bir şebekede yapılacaksa, üç faz destekli farklı bir enerji analizörü tercih edilmelidir.
Ayrıca bu ürün akım trafosu ile çalıştığı için doğru akım trafosu seçimi önemlidir. Ölçülecek hattın akım değerine göre uygun oranlı akım trafosu belirlenmelidir.
Modbus RTU haberleşme kullanılacaksa RS485 bağlantı yapısı, adresleme, baud rate, parity ve stop bit ayarları sistem altyapısına uygun şekilde yapılandırılmalıdır.
Seçim yaparken kontrol edilmesi gerekenler
- Şebeke tipi tek faz mı, üç faz mı?
- Ölçüm yapılacak akım değeri nedir?
- Akım trafosu oranı doğru seçildi mi?
- Modbus RTU haberleşme kullanılacak mı?
- Pano içinde yeterli DIN rayı alanı var mı?
- İzlenecek değerler cihazın ölçüm kapsamına uygun mu?
- SCADA veya PLC entegrasyonu yapılacak mı?
Doğru ürün seçimi, ölçüm doğruluğu ve sistem entegrasyonu açısından büyük önem taşır.
Mühendislik Desteği ve İndirme Dosyaları
Weidmüller EM110-RTU-2P enerji analizörü için mühendislik verileri, CAD dosyaları, yazılım araçları, Modbus adres listesi, kullanım kılavuzları ve uygunluk belgeleri üretici tarafından sunulmaktadır. Aşağıdaki bağlantılar üzerinden ilgili teknik dokümanlara ulaşabilirsiniz.
Mühendislik Verileri
|
Dosya Türü |
Açıklama |
Boyut |
Link |
|---|---|---|---|
|
STEP / STP |
CAD data |
658 KB |
|
|
DXF / ZIP |
CAD data |
39 KB |
|
|
DWG / ZIP |
CAD data |
47 KB |
Eplan ve CADENAS Verileri
|
Platform |
Açıklama |
Dil |
Link |
|---|---|---|---|
|
Eplan Data Portal |
EM110-RTU-2P ürün verisi |
EN |
|
|
CADENAS eCATALOG |
CADENAS ürün kataloğu |
EN |
https://weidmueller-embedded.partcommunity.com/?catalog=weidmueller_qs&part=7760051002 |
Yazılım Desteği
|
Dosya Türü |
Açıklama |
Boyut |
Link |
|---|---|---|---|
|
ZIP |
EM Configuration Tool |
145 KB |
|
|
XLSX |
Device Description / MODBUS Address List |
28 KB |
Kullanıcı Dokümantasyonu
|
Dosya Türü |
Açıklama |
Dil |
Boyut |
Link |
|---|---|---|---|---|
|
|
Manual EM Configuration Tools Chinese |
CH |
1 MB |
|
|
|
Manual EM Configuration Tools English |
EN |
1 MB |
|
|
|
Instruction Sheet |
EN |
1 MB |
|
|
|
Manual EM110 English |
EN |
856 KB |
|
|
|
Manual EM110 Chinese |
CH |
1 MB |
Uygunluk Belgesi ve Katalog
|
Dosya Türü |
Açıklama |
Dil |
Boyut |
Link |
|---|---|---|---|---|
|
|
Declaration of Conformity |
DE |
2 MB |
|
|
Katalog |
Weidmüller Technical Product Catalogues |
EN |
– |
https://www.weidmueller.com/int/service/technical_product_catalogues.jsp |
