Weidmüller EM120-RTU-2P enerji analizörü

Açıklama

Weidmüller EM120-RTU-2P Enerji Analizörü

Weidmüller EM120-RTU-2P enerji analizörü, elektrik sistemlerinde enerji tüketimini izlemek, güç değerlerini analiz etmek ve ölçüm verilerini otomasyon sistemlerine aktarmak için kullanılan profesyonel bir ölçüm cihazıdır. Bu model, hem 1 fazlı hem de 3 fazlı elektrik şebekelerinde kullanılabilmesiyle EM serisi içinde daha geniş uygulama alanına sahip bir enerji analizörü çözümü sunar.

Enerji ölçümü, modern işletmeler için yalnızca tüketim takibi anlamına gelmez. Üretim tesislerinde, makine panolarında, ana dağıtım panolarında ve yardımcı enerji hatlarında elektriksel değerlerin düzenli takip edilmesi; enerji verimliliği, bakım planlaması, yük analizi ve pano güvenliği açısından büyük önem taşır.

Bu noktada enerji ölçer, enerji analizörü ve enerji sayacı ürünleri, elektrik panolarının kritik bileşenleri arasında yer alır. EM120-RTU-2P modeli, klasik bir enerji sayacı gibi yalnızca tüketimi göstermekle kalmaz; gerilim, akım, frekans, güç faktörü, aktif güç, reaktif güç, görünür güç ve enerji değerlerini de izleyerek daha kapsamlı bir analiz imkânı sağlar.

---

EM120-RTU-2P Enerji Analizörü Nedir?

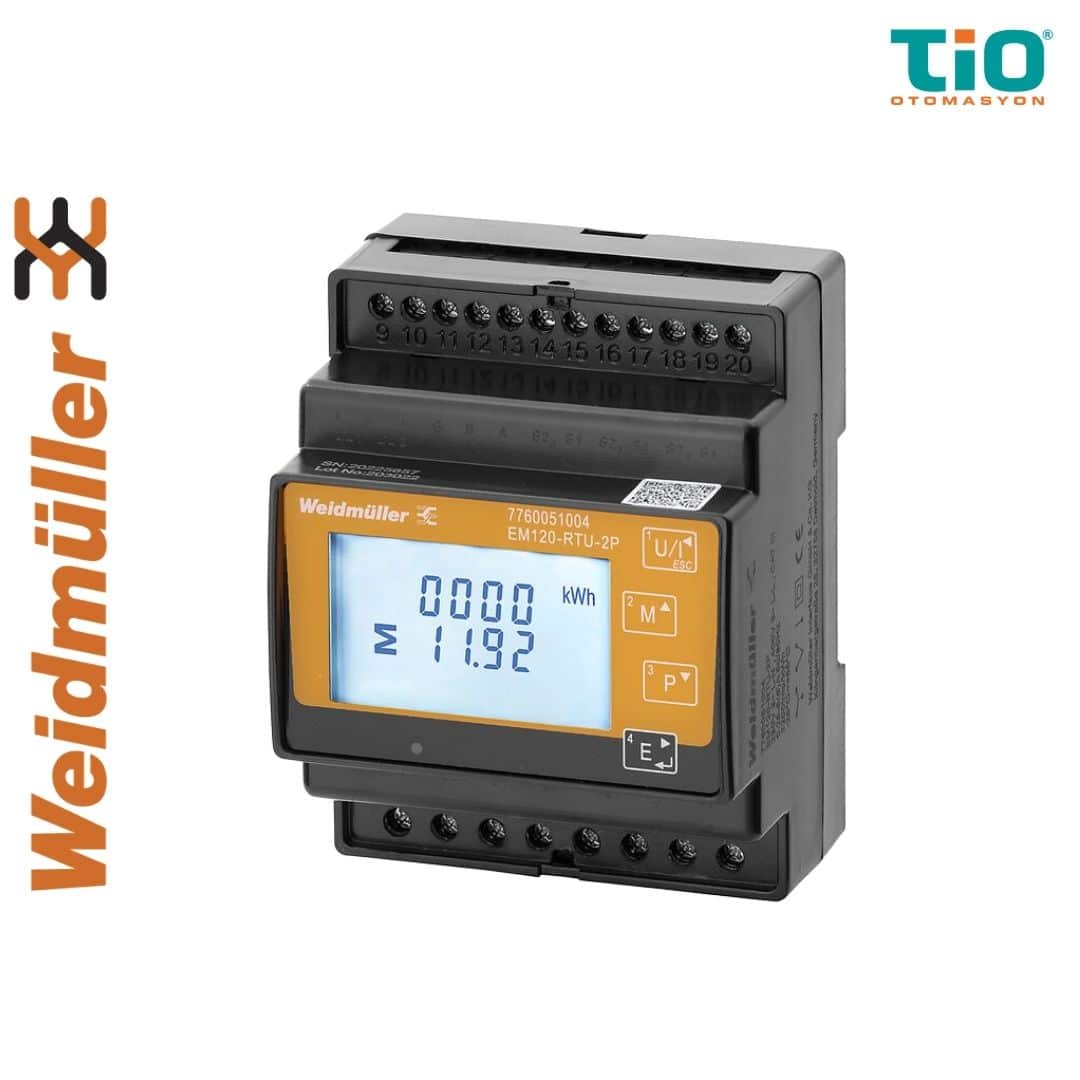

EM120-RTU-2P, Weidmüller’in 1 fazlı ve 3 fazlı şebekeler için geliştirdiği, akım trafosu ile çalışan, DIN rayı montajlı ve haberleşmeli bir pano tipi enerji analizörü modelidir.

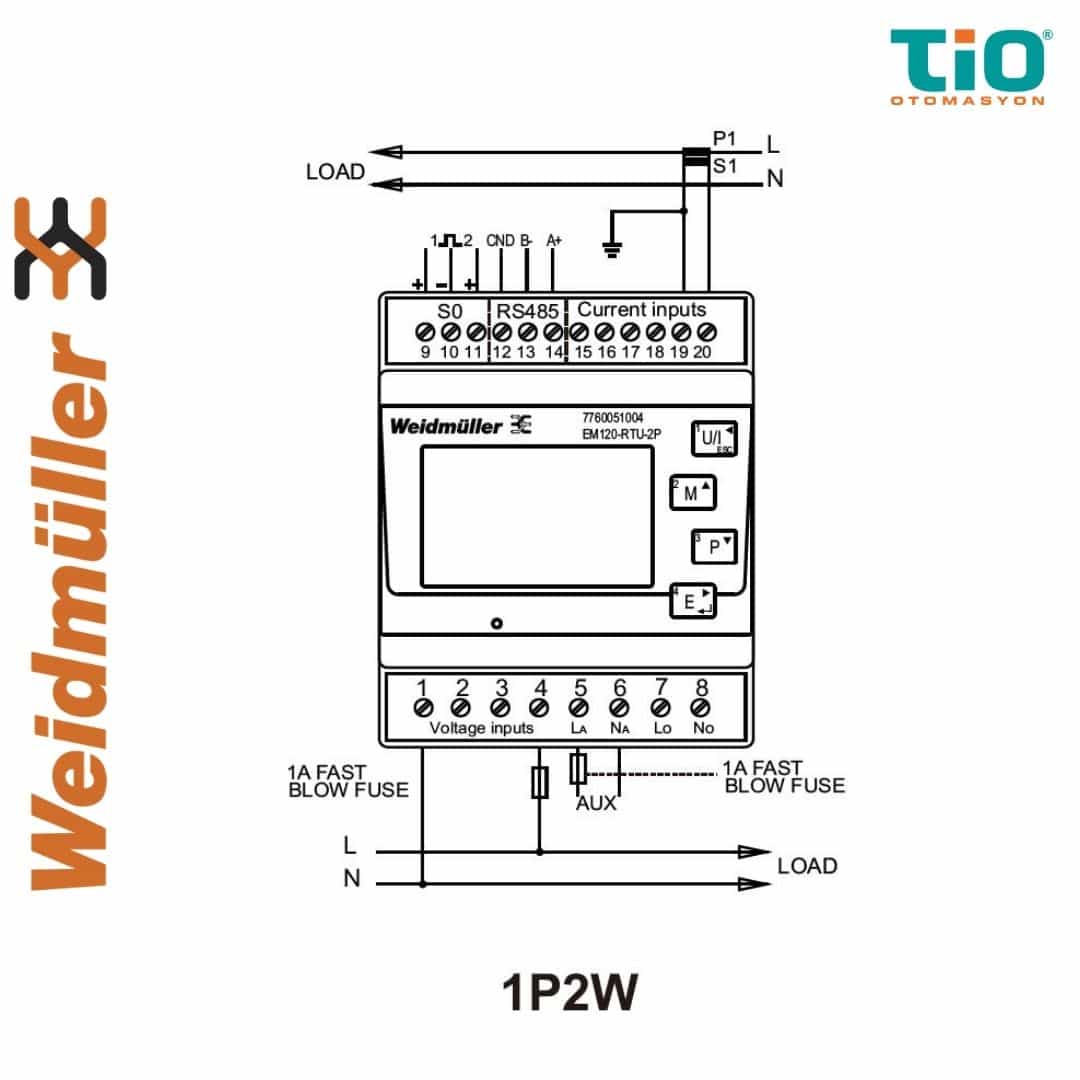

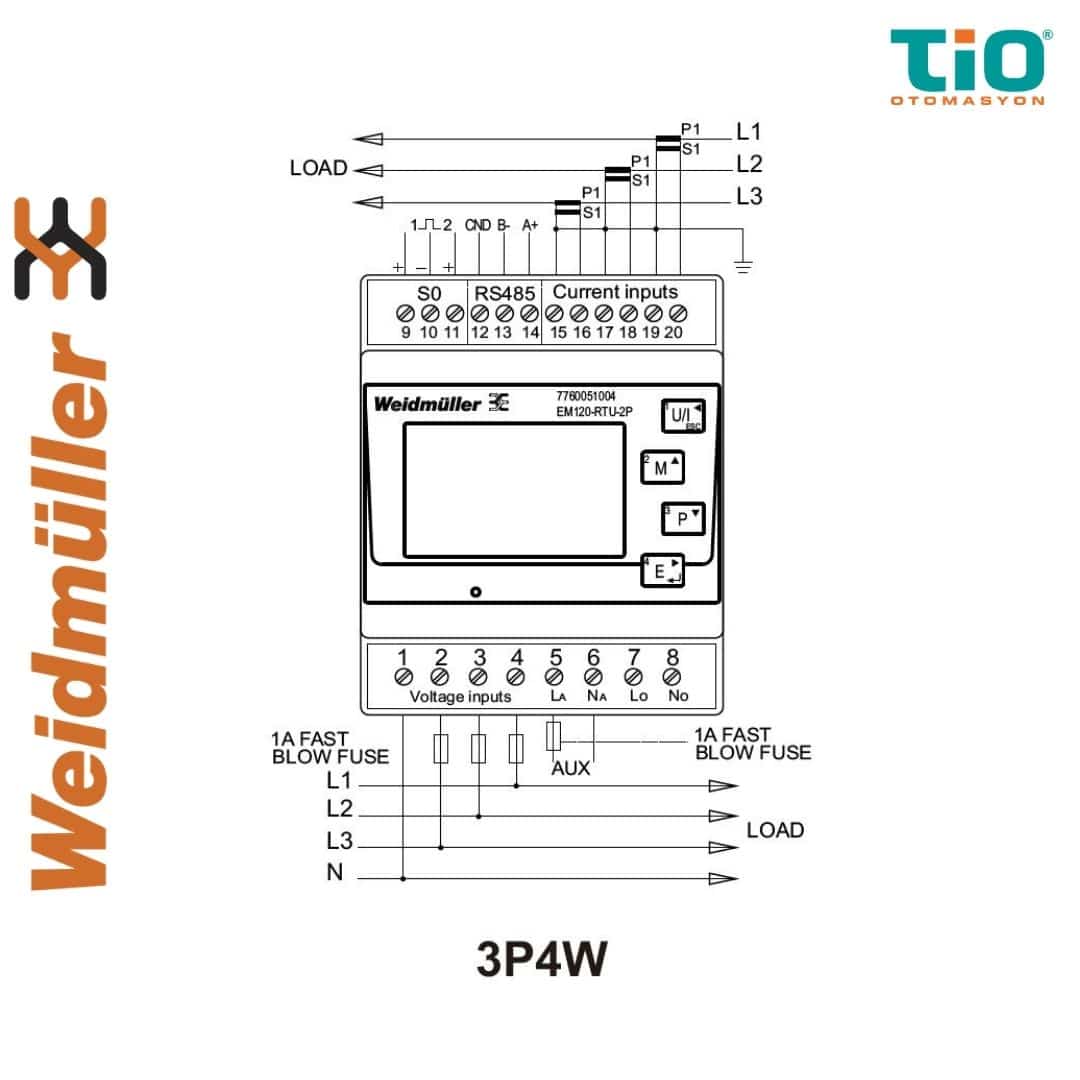

Ürün, 1 faz 2 telli L + N, 3 faz 3 telli L1 + L2 + L3 ve 3 faz 4 telli L1 + L2 + L3 + N sistemlerde kullanılabilir. Bu özellik, EM120-RTU-2P modelini farklı pano ve tesis yapılarında esnek hale getirir.

Cihaz, akım trafosu üzerinden 1 A / 5 A ölçüm yapar. Bu sayede yüksek akım değerlerinin bulunduğu tesislerde, uygun akım trafosu seçimiyle güvenli ve kontrollü ölçüm yapılabilir. 5000 A’ya kadar maksimum akım ölçüm kapasitesi, ürünü yalnızca küçük pano uygulamaları için değil, daha yüksek güçlü sistemlerin izlenmesi için de uygun hale getirir.

---

1 Faz ve 3 Faz Sistemlerde Kullanım Avantajı

EM120-RTU-2P enerji analizörünün en önemli farklarından biri, hem 1 fazlı hem de 3 fazlı sistemleri desteklemesidir. Bu sayede farklı elektrik altyapılarına sahip uygulamalarda tek bir ürün ailesi üzerinden enerji ölçümü yapılabilir.

Şebeke Yapısı	Destek Durumu
1 faz 2 telli L + N	Var
3 faz 3 telli L1 + L2 + L3	Var
3 faz 4 telli L1 + L2 + L3 + N	Var
Üç telli sistem	Var
Dört telli sistem	Var
Gerilim tipi	AC

Bu yapı, ürünün hem yardımcı tek fazlı hatlarda hem de 3 fazlı ana enerji hatlarında kullanılabilmesini sağlar. Özellikle üretim tesislerinde, aynı panoda farklı ölçüm ihtiyaçları olduğunda EM120-RTU-2P enerji analizörü güçlü bir seçenek haline gelir.

---

Akım Trafosu ile 5000 A’ya Kadar Ölçüm

Weidmüller EM120-RTU-2P enerji analizörü, akım ölçümünü doğrudan cihaz üzerinden değil, akım trafosu üzerinden yapar. Ürün, 1 A / 5 A sekonder çıkışlı akım trafoları ile kullanılacak şekilde tasarlanmıştır.

Bu yapı, yüksek akım bulunan endüstriyel sistemlerde güvenli ölçüm yapılmasını sağlar. Yüksek akımın doğrudan cihaza taşınması yerine akım trafosu üzerinden ölçüm alınması, pano güvenliği ve sistem tasarımı açısından önemli bir avantajdır.

Akım Ölçüm Özelliği	Değer
Ölçüm tipi	Akım trafosu ile ölçüm
Nominal akım	1 A / 5 A akım trafosu ile
Maksimum akım	5000 A
Akım ölçüm kanalı	3
Akım ölçüm doğruluğu	%0,5
Giriş tipi	3 faz AC / CT sekonder 0-1 A veya 0-5 A

EM120-RTU-2P enerji analizörü, 3 akım ölçüm kanalı sayesinde 3 fazlı sistemlerin daha kapsamlı şekilde izlenmesine imkân tanır. Bu özellik, özellikle ana dağıtım panolarında, üretim hatlarında ve yüksek güçlü yüklerin takip edildiği sistemlerde önemlidir.

---

Modbus RTU Haberleşme Desteği

Enerji analizörü seçiminde haberleşme desteği, profesyonel uygulamalar için kritik öneme sahiptir. Çünkü enerji değerlerinin sadece cihaz ekranından okunması çoğu zaman yeterli değildir. Verilerin merkezi bir sisteme aktarılması, kayıt altına alınması, raporlanması ve analiz edilmesi gerekir.

Weidmüller EM120-RTU-2P, RS485 arayüzü üzerinden Modbus RTU protokolü ile haberleşir. Bu sayede cihazdan alınan ölçüm verileri PLC, SCADA, enerji izleme yazılımı veya bina otomasyon sistemlerine aktarılabilir.

Haberleşme Özelliği	Değer
Arayüz	RS485
Protokol	Modbus RTU
Haberleşme tipi	Çift yönlü
Adresleme	1 – 247
Baud rate	9600 / 19200 / 38400 bit/s
Parity seçenekleri	None / Even / Odd
Stop bits	1 / 2

Modbus RTU enerji analizörü kullanımı, birden fazla ölçüm cihazının aynı RS485 hattı üzerinde adreslenebilmesini sağlar. Bu sayede işletmeler farklı pano, hat veya makine gruplarından gelen enerji verilerini merkezi olarak izleyebilir.

---

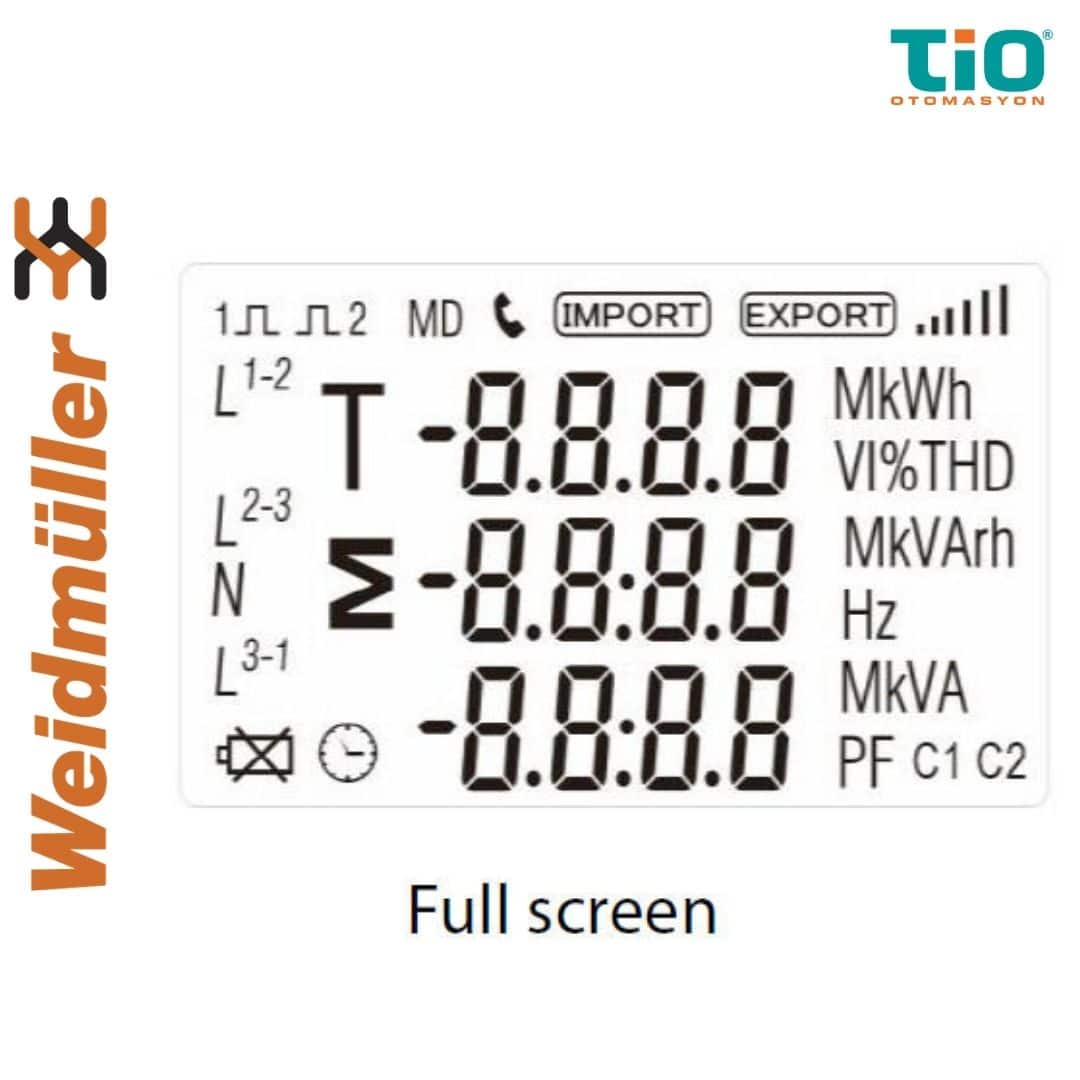

LCD Ekran ile Anlık Değer Takibi

EM120-RTU-2P enerji analizörü, LCD ekranı sayesinde pano üzerinde hızlı ve pratik izleme imkânı sunar. Sahada görev yapan bakım ekipleri, pano operatörleri veya teknik personel temel elektriksel değerleri doğrudan cihaz üzerinden görüntüleyebilir.

Cihaz hem ekran üzerinden anlık takip imkânı verir hem de Modbus RTU haberleşme ile bu değerlerin merkezi sisteme aktarılmasını sağlar. Bu özellik, hem yerel kontrol hem de uzaktan izleme için güçlü bir kullanım avantajı oluşturur.

Cihazda izlenebilen başlıca değerler

• Gerilim
• Akım ölçüm değeri
• Görünür güç
• Reaktif güç
• Güç faktörü
• Frekans
• İthal / ihraç aktif güç talebi
• Toplam ithal / ihraç aktif enerji
• Toplam ithal / ihraç reaktif enerji
• Toplam sistem güç talebi

Bu değerler sayesinde kullanıcı yalnızca toplam tüketimi değil, sistemin elektriksel davranışını da izleyebilir. Bu da EM120-RTU-2P modelini klasik bir enerji sayacı seviyesinin ötesine taşır.

---

4 Kadran Ölçüm Desteği

Weidmüller EM120-RTU-2P enerji analizörü, 4 kadran ölçüm desteğine sahiptir. Bu özellik, özellikle enerji akış yönünün takip edildiği sistemlerde önemlidir.

4 kadran ölçüm, aktif ve reaktif enerji akışının farklı yönlerde izlenebilmesini sağlar. Bu yapı; ithal / ihraç enerji değerlerinin, reaktif enerji davranışının ve sistem güç taleplerinin daha detaylı analiz edilmesine yardımcı olur.

Özellik	Değer
Kadran desteği	4 kadran
İthal aktif enerji	İzlenebilir
İhraç aktif enerji	İzlenebilir
İthal reaktif enerji	İzlenebilir
İhraç reaktif enerji	İzlenebilir

Bu özellik, özellikle enerji yönetimi, kompanzasyon kontrolü ve gelişmiş tüketim analizi yapılan sistemlerde avantaj sağlar.

---

Ölçüm Doğruluğu ve Performans

Enerji analizörü seçiminde ölçüm doğruluğu en önemli kriterlerden biridir. EM120-RTU-2P modeli, gerilim ve akım ölçümünde %0,5 doğruluk sunar. Aktif enerji ölçümünde ise Class 0.5 doğruluk sınıfına sahiptir.

Bu değer, ürünü daha hassas enerji izleme uygulamaları için güçlü bir seçenek haline getirir. Özellikle enerji tüketimlerinin karşılaştırıldığı, raporlandığı veya sistem verimliliğinin takip edildiği uygulamalarda doğruluk seviyesi büyük önem taşır.

Ölçüm Özelliği	Değer
Gerilim ölçüm doğruluğu	%0,5
Akım ölçüm doğruluğu	%0,5
Aktif enerji doğruluğu	Class 0.5
Ölçüm güncelleme aralığı	100 ms
Sampling frequency 50/60 Hz	14,4 kHz
Ölçüm sonucu	100 ms

100 ms ölçüm güncelleme aralığı, değişken yüklerin daha hızlı izlenmesine yardımcı olur. 14,4 kHz sampling frequency değeri ise cihazın ölçüm performansını destekleyen önemli teknik detaylardan biridir.

---

Kompakt DIN Rayı Montaj Yapısı

EM120-RTU-2P enerji analizörü, DIN rayı montajına uygun bir yapıya sahiptir. 3 fazlı ölçüm desteği sunmasına rağmen pano içerisinde düzenli bir montaj imkânı sağlar.

Ölçü	Değer
Genişlik	72 mm
Yükseklik	94,5 mm
Derinlik	65 mm
Net ağırlık	240 g
Gövde malzemesi	Plastik
Montaj tipi	DIN rayı

72 mm genişlik yapısı, 3 fazlı enerji analizörü için kompakt kabul edilebilecek bir ölçüdür. Standart DIN rayı montajı sayesinde pano üreticileri, elektrik teknisyenleri ve bakım ekipleri için pratik kurulum avantajı sunar.

Teknik Özellikler

Bağlantı Özelliği	Değer
Bağlantı tipi	Vidalı bağlantı
Soyma uzunluğu	8 mm
Solid kablo kesiti min.	0,5 mm²
Solid kablo kesiti max.	1,5 mm²
İnce çok telli kablo kesiti min.	0,5 mm²
İnce çok telli kablo kesiti max.	1,5 mm²
İki iletken bağlanabilir kesit min.	0,5 mm²
İki iletken bağlanabilir kesit max.	1,5 mm²



EM120-RTU-2P Hangi Değerleri Ölçer?

Weidmüller EM120-RTU-2P enerji analizörü, 1 fazlı ve 3 fazlı elektrik sistemlerinde birçok temel değerin izlenmesini sağlar. Bu değerler, enerji yönetimi, yük analizi, pano izleme ve sistem performans takibi için kullanılır.

Ölçülen Değer	Kullanım Amacı
Gerilim	Şebeke geriliminin izlenmesi
Akım	Faz akımlarının takip edilmesi
Frekans	Şebeke frekansının kontrol edilmesi
Güç faktörü	Sistem verimliliğinin değerlendirilmesi
Görünür güç	Toplam güç ihtiyacının izlenmesi
Reaktif güç	Reaktif tüketim ve kompanzasyon analizi
Aktif enerji	Gerçek tüketim takibi
Reaktif enerji	Reaktif enerji değerlerinin izlenmesi
Toplam sistem güç talebi	Enerji yönetimi ve yük analizi



Ölçülen Değer	Kullanım Amacı
Gerilim	Şebeke geriliminin izlenmesi
Akım	Faz akımlarının takip edilmesi
Frekans	Şebeke frekansının kontrol edilmesi
Güç faktörü	Sistem verimliliğinin değerlendirilmesi
Görünür güç	Toplam güç ihtiyacının izlenmesi
Reaktif güç	Reaktif tüketim ve kompanzasyon analizi
Aktif enerji	Gerçek tüketim takibi
Reaktif enerji	Reaktif enerji değerlerinin izlenmesi
Toplam sistem güç talebi	Enerji yönetimi ve yük analizi



Bu ölçüm değerleri, işletmelerin enerji tüketimini yalnızca toplam kWh değeriyle değil, sistemin genel elektriksel davranışıyla birlikte değerlendirmesini sağlar.

---

Enerji Sayacı ve Enerji Analizörü Arasındaki Fark

Enerji sayacı, tüketilen elektrik enerjisini ölçmek ve kayıt altına almak için kullanılan temel ölçüm cihazıdır. Ancak enerji analizörü, enerji tüketiminin yanında sistemin elektriksel parametrelerini de takip eder.

EM120-RTU-2P enerji analizörü; gerilim, akım, frekans, güç faktörü, aktif enerji, reaktif enerji, görünür güç ve toplam sistem güç talebi gibi değerleri izleyebilir. Bu nedenle cihaz, klasik bir enerji sayacı ihtiyacının ötesinde daha kapsamlı bir ölçüm çözümü sunar.

Özellikle 3 fazlı pano ve üretim hattı uygulamalarında yalnızca tüketim değerini görmek yeterli değildir. Faz akımlarının, güç faktörünün, reaktif enerjinin ve enerji akış yönünün de izlenmesi gerekir. EM120-RTU-2P modeli bu ihtiyaca cevap veren profesyonel bir enerji analizörü çözümüdür.

---

Enerji Verimliliği İçin Neden Önemlidir?

Enerji verimliliği çalışmaları için önce tüketimin doğru ölçülmesi gerekir. Hangi pano, hat veya makinenin ne kadar enerji tükettiği bilinmeden sağlıklı bir iyileştirme yapılması mümkün değildir.

Weidmüller EM120-RTU-2P enerji analizörü, 1 fazlı ve 3 fazlı sistemlerde enerji tüketimini takip ederek işletmelere ölçülebilir veri sağlar. Bu veriler, enerji yönetimi, bakım planlaması, yük analizi ve verimlilik çalışmaları için kullanılabilir.

İşletmelere sağladığı başlıca avantajlar

• 1 fazlı ve 3 fazlı sistemlerde enerji tüketimi izlenebilir.
• Akım trafosu ile 5000 A’ya kadar ölçüm yapılabilir.
• Ana dağıtım panolarında yük takibi yapılabilir.
• Makine ve hat bazlı tüketim değerleri analiz edilebilir.
• Faz akımları ve güç faktörü kontrol edilebilir.
• Reaktif enerji değerleri izlenebilir.
• SCADA veya PLC sistemlerine veri aktarılabilir.
• Enerji tüketim trendleri kayıt altına alınabilir.
• Bakım ve kontrol süreçleri daha verimli yönetilebilir.

Bu avantajlar, EM120-RTU-2P modelini yalnızca bir ölçüm cihazı değil, enerji yönetiminin önemli bir parçası haline getirir.

---

EM110, EM111 ve EM120 Arasındaki Temel Fark

Weidmüller EM serisinde yer alan EM110-RTU-2P, EM111-RTU-2P ve EM120-RTU-2P modelleri enerji ölçümü ve Modbus RTU haberleşme desteği sunar. Ancak kullanım yapıları birbirinden farklıdır.

Model	Ölçüm Yapısı	Şebeke Desteği	Uygulama Mantığı
EM110-RTU-2P	Akım trafosu ile ölçüm	1 faz	1 A / 5 A CT üzerinden, 5000 A’ya kadar tek faz ölçüm
EM111-RTU-2P	Direkt ölçüm	1 faz	45 A’ya kadar doğrudan tek faz ölçüm
EM120-RTU-2P	Akım trafosu ile ölçüm	1 faz / 3 faz	3 akım kanalıyla 1 ve 3 faz sistemlerde 5000 A’ya kadar ölçüm

Bu fark ürün seçiminde kritik öneme sahiptir. Eğer 1 fazlı hatta 45 A’ya kadar direkt ölçüm yapılacaksa EM111-RTU-2P tercih edilebilir. Tek fazlı hatta akım trafosu ile yüksek akım ölçümü gerekiyorsa EM110-RTU-2P değerlendirilebilir. 1 faz ve 3 faz sistemlerde daha kapsamlı, akım trafolu ölçüm gerekiyorsa EM120-RTU-2P daha uygun bir seçenektir.

---

Ürün Seçiminde Dikkat Edilmesi Gerekenler

Enerji analizörü seçerken yalnızca ürün modeline bakmak yeterli değildir. Uygulamanın şebeke tipi, ölçülecek akım değeri, haberleşme ihtiyacı ve pano yapısı doğru değerlendirilmelidir.

EM120-RTU-2P modeli, 1 fazlı ve 3 fazlı sistemlerde akım trafosu ile ölçüm yapılacak uygulamalar için uygundur. Ölçülecek akım değerine göre uygun akım trafosu seçilmelidir.

Seçim yaparken kontrol edilmesi gerekenler

• Uygulama 1 fazlı mı, 3 fazlı mı?
• Şebeke yapısı 3 telli mi, 4 telli mi?
• Ölçüm yapılacak maksimum akım değeri nedir?
• Akım trafosu oranı doğru seçildi mi?
• Modbus RTU haberleşme kullanılacak mı?
• RS485 altyapısı mevcut mu?
• SCADA veya PLC entegrasyonu yapılacak mı?
• Pulse çıkış ihtiyacı var mı?
• Pano içinde yeterli DIN rayı alanı var mı?
• Class 0.5 doğruluk seviyesi uygulama için uygun mu?

Bu kontroller doğru yapıldığında, EM120-RTU-2P enerji analizörü pano ve enerji izleme projelerinde güvenilir bir çözüm sunar.

---

Mühendislik Desteği ve İndirme Dosyaları

Weidmüller EM120-RTU-2P enerji analizörü için mühendislik verileri, CAD dosyaları, yazılım araçları, Modbus adres listesi, kullanım kılavuzları ve uygunluk belgeleri üretici tarafından sunulmaktadır. Aşağıdaki bağlantılar üzerinden ilgili teknik dokümanlara ulaşabilirsiniz.
