LS Electric S100 LSLV0037S100-2EONNM Nedir?
LSLV0037S100-2EONNM, 3 faz 200–240V (220V sınıfı) giriş yapısına sahip, 3.7 kW (5 HP) gücünde bir LS Electric S100 AC sürücüdür. 220V üç faz beslemenin bulunduğu tesislerde motorların hassas, kararlı ve verimli şekilde kontrol edilmesi için geliştirilmiştir. Orta gövde tasarımı sayesinde pano içi yerleşimde dengeli bir çözüm sunar.
Güçlü Performans ve Sensörsüz Kontrol
S100 serisi, düşük hızlarda dahi yüksek tork sağlayan sensörsüz vektör kontrol algoritması ile çalışır.
-
%200 tork / 0,5 Hz kalkış
-
0,1–400 Hz hız aralığı
-
Kararlı ve titreşimsiz hız kontrolü
Bu yapı, 3.7 kW motorların kullanıldığı konveyör ve proses uygulamalarında verimliliği artırır.
Otomatik Ayarlama (Auto-Tuning)
Motor parametreleri döner veya dönmeden otomatik olarak tanımlanabilir. Bu özellik, devreye alma süresini kısaltır ve motor karakteristiğinin doğru algılanmasını sağlar.
Hızlı Yeniden Başlatma
Enerji kesintisi sonrası veya dur-kalk yapan proseslerde sürücünün hızlı şekilde yeniden devreye girmesine olanak tanır. Üretim sürekliliğini destekler.

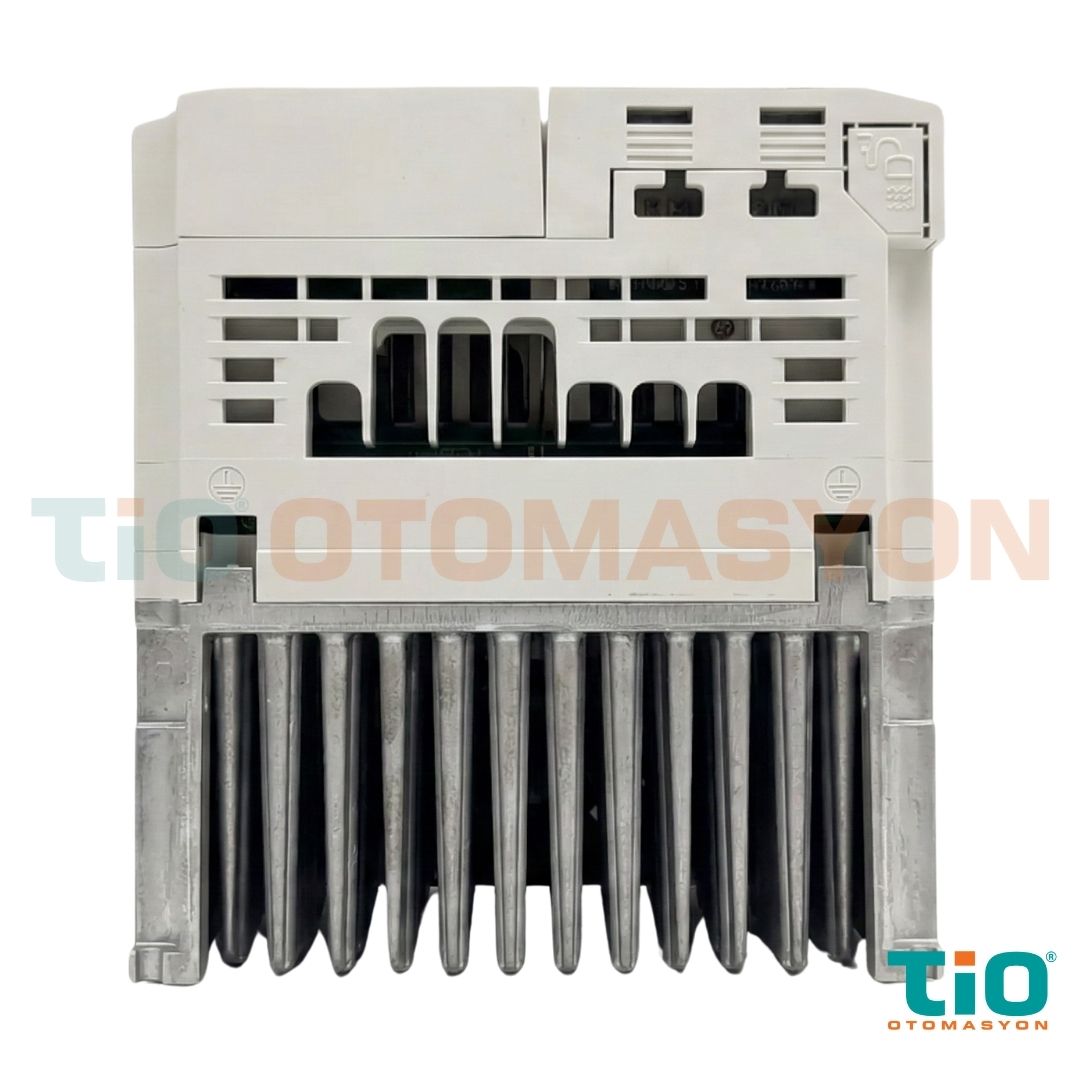

Orta Gövde Tasarımı ve Pano Uyumu
LSLV0037S100-2EONNM, 3 faz 220V S100 modelleri için kullanılan orta gövde yapısına sahiptir.
-
Yan yana montaja uygun tasarım
-
Dengeli soğutma performansı
-
Güç ve kontrol terminallerine kolay erişim
Not: S100 serisinde 3 faz 200–240V ve 3 faz 380–480V modeller farklı gövde yapısına sahiptir. Aynı güç değerinde olsa bile ölçüler besleme gerilimine göre değişebilir.
HD / ND Çalışma Modları
-
HD (Ağır Hizmet): %150 akım – 60 saniye
-
ND (Normal Görev): %120 akım – 60 saniye
Yük değişimi olan uygulamalarda güvenli çalışma sağlar.
STO Güvenlik Fonksiyonu
STO (Safe Torque Off) fonksiyonu standarttır ve aşağıdaki güvenlik seviyelerini karşılar:
-
EN ISO 13849-1 PL d
-
EN 61508 SIL2
Acil durdurma gerektiren makine uygulamalarında güvenli tork kesilmesini sağlar.
Haberleşme ve Entegrasyon
Opsiyon modülleri ile aşağıdaki haberleşme protokolleri desteklenir:
-
Profibus
-
Ethernet/IP
-
Modbus TCP
-
CANopen
PLC, HMI ve SCADA sistemleriyle kolay entegrasyon sunar.

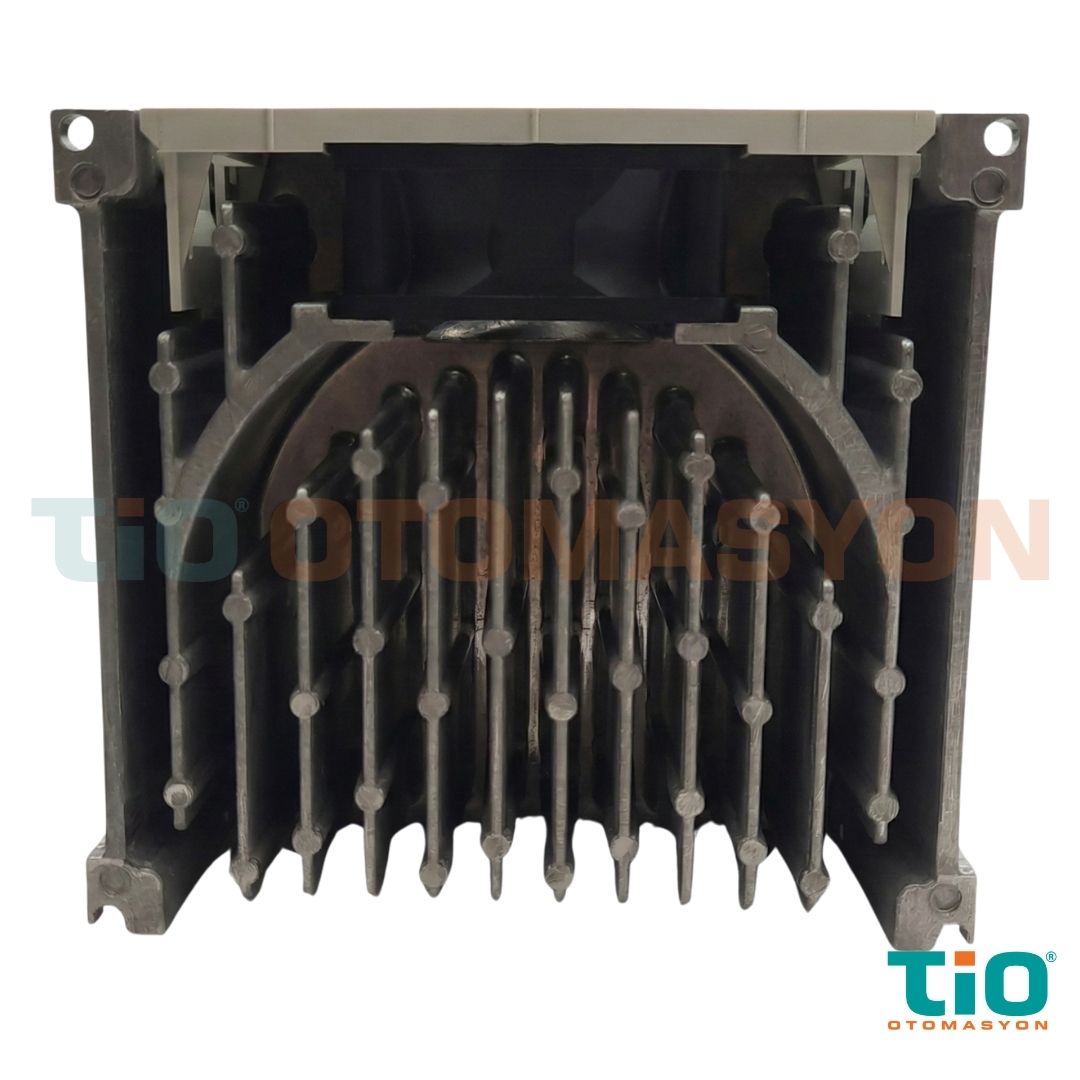

Termal Yapı ve Frenleme
-
50 °C ortam sıcaklığına kadar çalışma
-
Dahili frenleme direnci
-
Gerekli durumlarda harici fren direnci bağlantısı
Hangi Uygulamalarda Kullanılır?
LSLV0037S100-2EONNM, 3 faz 220V beslemeye sahip 3.7 kW motor kullanılan sistemlerde tercih edilir:
-
Konveyör sistemleri
-
Paketleme ve ambalaj makineleri
-
Dolum ve dozaj hatları
-
Karıştırıcı ve mikser üniteleri
-
Fan ve blower uygulamaları
-
Hafif–orta seviye proses makineleri
Hangi Sektörlerde Kullanılır?
-
Gıda üretim hatları
-
Ambalaj sanayi
-
Kimya ve kozmetik prosesleri
-
Plastik işleme makineleri
-
Tekstil üretim hatları
-
Lojistik ve depo otomasyonu
-
Makine imalat sektörü
LSLV0037S100 Model Farkları Tablosu (3.7 kW S100 Serisi)
LS Electric S100 serisinde 3.7 kW modeller, giriş gerilimi, giriş fazı ve EMC filtresi durumuna göre farklı kodlarla üretilir.
|
Model Kodu |
Giriş Fazı |
Giriş Gerilimi |
EMC Filtresi |
Açıklama |
|---|---|---|---|---|
|
3 Faz |
200–240 VAC |
Yok |
3 faz 220V sınıfı, orta gövde, filtresiz model |
|
|
3 Faz |
380–480 VAC |
Yok |
3 faz 400V sınıfı, büyük gövde, filtresiz model |
|
|
3 Faz |
380–480 VAC |
Var |
3 faz 400V sınıfı, büyük gövde, dahili EMC filtreli model |
Özet
-
Kodda yer alan “2”, 3 faz 200–240V (220V sınıfı) beslemeyi
-
“4”, 3 faz 380–480V (400V sınıfı) beslemeyi ifade eder.
-
EONNM / EOFNM ifadeleri ise sürücünün EMC filtresiz veya dahili EMC filtreli olduğunu belirtir.
Bu sayede kullanıcı, tesisindeki besleme gerilimine, pano yapısına ve EMC gereksinimine göre 3.7 kW S100 serisinde doğru modeli kolayca seçebilir.
