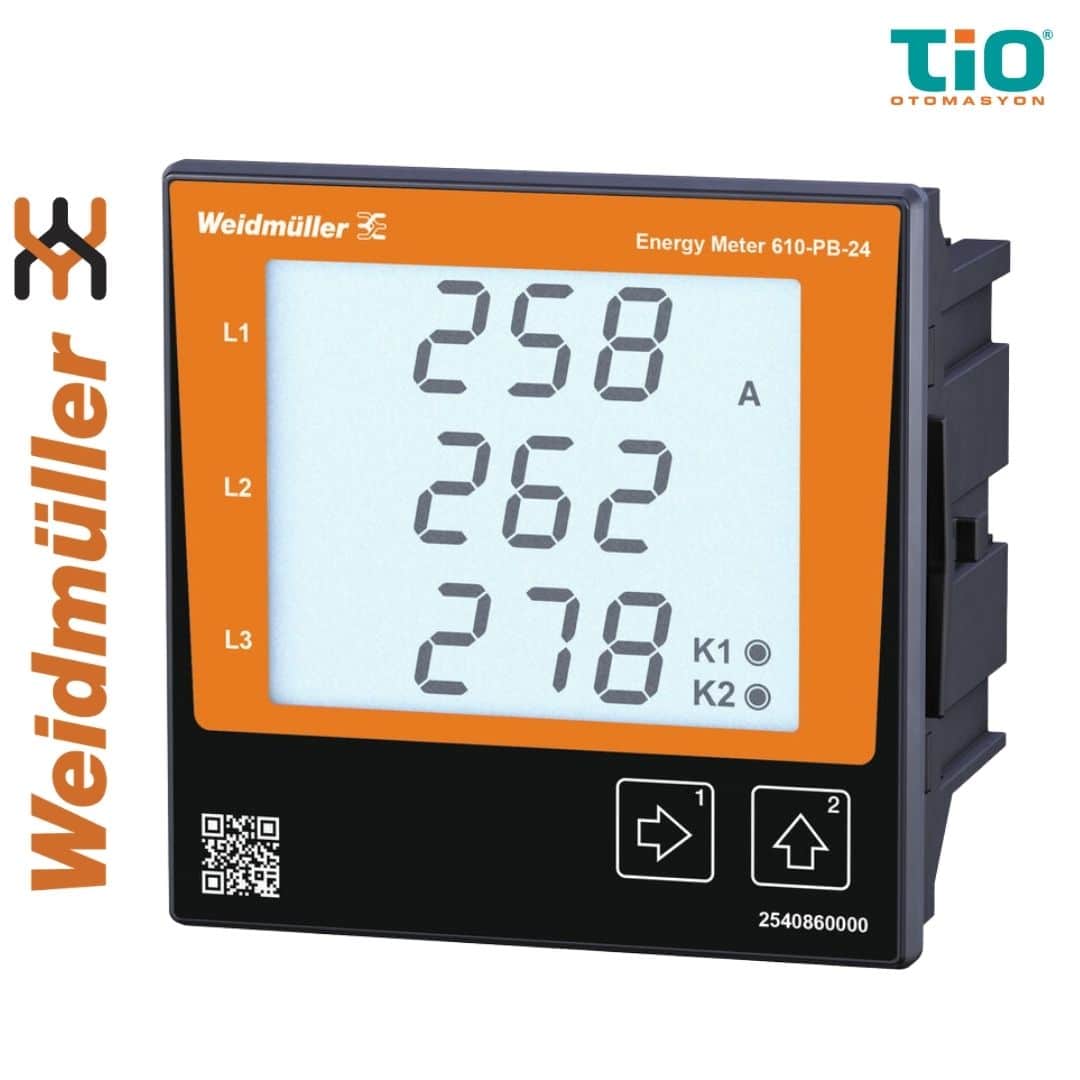

Weidmüller ENERGY METER 610-PB-24 Enerji Metresi
Weidmüller ENERGY METER 610-PB-24 enerji metresi, elektrik panolarında enerji tüketimini, güç değerlerini, harmonikleri ve güç kalitesi parametrelerini takip etmek için kullanılan PROFIBUS DP haberleşmeli gelişmiş bir pano tipi enerji ölçer modelidir.
Bu ürün, standart bir enerji sayacı yapısından daha gelişmiş ölçüm özellikleri sunar. Yalnızca toplam enerji tüketimini göstermekle kalmaz; gerilim, akım, aktif enerji, reaktif enerji, güç faktörü, harmonikler, THD-U, THD-I, minimum / maksimum değerler, çalışma saati ve kayıt verileri gibi birçok elektriksel parametrenin izlenmesine yardımcı olur.
ENERGY METER 610-PB-24, özellikle PROFIBUS DP, RS485 Modbus RTU, USB bağlantısı, yüksek hafıza kapasitesi, dijital giriş / çıkış yapısı ve 24 V besleme ihtiyacı olan endüstriyel pano uygulamalarında tercih edilebilir.
Bu model, ENERGY METER 610-PB-230 modelinin 24 V besleme altyapısına uygun versiyonu olarak değerlendirilebilir. Ölçüm, haberleşme, hafıza ve giriş / çıkış yapısı benzer olsa da temel fark besleme gerilimi tarafındadır.
ENERGY METER 610-PB-24 Nedir?
ENERGY METER 610-PB-24, Weidmüller’in 1 fazlı ve 3 fazlı elektrik şebekelerinde güç ölçümü ve enerji görüntüleme için geliştirdiği, ön panel montajlı bir enerji metresi modelidir.
Ürün, 3 faz 3 telli L1 + L2 + L3 ve 3 faz 4 telli L1 + L2 + L3 + N sistemlerde kullanılabilir. Ayrıca 1 fazlı ölçüm uygulamalarında da değerlendirilebilir. 480 V L-L ve 277 V L-N ölçüm aralığı ile endüstriyel alçak gerilim panolarında kullanıma uygundur.
Cihaz, uygun akım trafoları ile 5000 A’ya kadar ölçüm yapılabilecek sistemlerde kullanılabilir. 4 akım ölçüm kanalı sayesinde gelişmiş enerji izleme ve güç kalitesi takibi uygulamaları için güçlü bir yapı sunar.
PROFIBUS DP, RS485 Modbus RTU ve USB Destekli Enerji Metresi
ENERGY METER 610-PB-24 modelinde haberleşme tarafında RS485 Modbus RTU, PROFIBUS DP ve USB desteği bulunur. Bu sayede cihaz, hem klasik Modbus RTU altyapılarında hem de PROFIBUS DP kullanılan endüstriyel otomasyon sistemlerinde değerlendirilebilir.
| Haberleşme Özelliği | Değer |
|---|---|
| Arayüz | RS485 |
| RS485 hızı | 9,6 – 115,2 kbps |
| Ek arayüz | PROFIBUS DP |
| Ek arayüz | USB |
| Protokol | Modbus RTU |
| Protokol | PROFIBUS DP V0 |
| Yazılım | ecoExplorer go® |
| Integrated logic | Var |
PROFIBUS DP enerji metresi ihtiyacı olan uygulamalarda ENERGY METER 610-PB-24, enerji ölçüm verilerinin otomasyon sistemlerine aktarılmasına yardımcı olur. RS485 Modbus RTU desteği ise SCADA, enerji izleme yazılımı veya PLC tabanlı sistemlerde esnek entegrasyon sağlar. USB bağlantısı da servis, yapılandırma ve yazılım bağlantısı için avantaj sunar.
Gelişmiş Enerji Ölçümü ve Güç Kalitesi Takibi
ENERGY METER 610-PB-24, enerji tüketimiyle birlikte güç kalitesi parametrelerinin de izlenmesine yardımcı olur. Cihaz, 1.–40. derece gerilim ve akım harmoniklerini takip edebilir. Ayrıca THD-U ve THD-I ölçüm desteği sunar.
| Güç Kalitesi Özelliği | Değer |
|---|---|
| Gerilim harmonikleri | 1.–40. derece |
| Akım harmonikleri | 1.–40. derece |
| THD-U ölçümü | Var |
| THD-I ölçümü | Var |
| Pozitif, negatif ve sıfır sistem | Var |
| 4 kadran ölçüm | Var |
| Aktif enerji doğruluğu | Class 0.5S |
| Gerilim ölçüm doğruluğu | %0,2 |
| Akım ölçüm doğruluğu | %0,2 |
Harmonik ve THD değerleri; frekans konvertörleri, motor sürücüleri, kompanzasyon sistemleri, güç elektroniği ekipmanları ve değişken yüklerin bulunduğu tesislerde önemli ölçüm parametreleridir. Bu değerlerin takip edilmesi, sistemin elektriksel kalitesini değerlendirmek ve olası sorunları daha erken tespit etmek için avantaj sağlar.
1 Faz ve 3 Faz Sistemlerde Kullanım
ENERGY METER 610-PB-24, 1 fazlı ve 3 fazlı enerji izleme uygulamalarında kullanılabilir. Üç fazlı sistemlerde faz bazlı akım, gerilim, güç, enerji ve güç kalitesi değerlerinin takip edilmesine yardımcı olur.
| Şebeke Yapısı | Destek Durumu |
|---|---|
| 3 faz 3 telli L1 + L2 + L3 | Var |
| 3 faz 4 telli L1 + L2 + L3 + N | Var |
| Üç telli sistem | Var |
| Dört telli sistem | Var |
| 4 kadran ölçüm | Var |
| Gerilim L-L | 480 V |
| Gerilim L-N | 277 V |
Bu yapı sayesinde ürün; ana dağıtım panoları, makine kontrol panoları, üretim hatları, enerji odaları, kompanzasyon sistemleri ve bina otomasyon panolarında kullanılabilir.
4 Akım Ölçüm Kanalı ve 5000 A Ölçüm Desteği
Weidmüller ENERGY METER 610-PB-24, 4 akım ölçüm kanalına sahiptir. Maksimum akım değeri 5000 A seviyesine kadar desteklenir. Bu özellik, yüksek akım bulunan panolarda güvenli ve doğru ölçüm yapılmasına yardımcı olur.
| Akım Ölçüm Özelliği | Değer |
|---|---|
| Akım ölçüm kanalı | 4 |
| Maksimum akım | 5000 A |
| Akım ölçüm doğruluğu | %0,2 |
| Kaçak akım ölçümü | Yok |
| Akım harmonikleri | 1.–40. derece |
ENERGY METER 610-PB-24, kaçak akım ölçümü gerektirmeyen ancak gelişmiş enerji ve güç kalitesi takibi yapılacak PROFIBUS DP ve Modbus RTU uygulamalarında tercih edilebilir.
4 Dijital Giriş, 6 Dijital Çıkış ve 6 Pulse Çıkış
ENERGY METER 610-PB-24, gelişmiş pano entegrasyonu için 4 dijital giriş, 6 dijital çıkış ve 6 pulse çıkış sunar. Bu yapı, enerji izleme sistemlerinde durum bilgisi alma, alarm çıkışı, pulse sinyali veya otomasyon sistemi entegrasyonu gibi ihtiyaçlarda kullanılabilir.
| Giriş / Çıkış Özelliği | Değer |
|---|---|
| Dijital giriş sayısı | 4 |
| Dijital çıkış sayısı | 6 |
| Pulse çıkış sayısı | 6 |
| Sıcaklık girişi | Yok |
| Integrated logic | Var |
Dijital girişler, harici durum sinyallerinin izlenmesine yardımcı olabilir. Dijital çıkışlar ve pulse çıkışlar ise alarm, sayaç darbesi, enerji tüketim sinyali veya otomasyon sistemi entegrasyonu için değerlendirilebilir.
256 MB Hafıza ve Veri Kaydı
ENERGY METER 610-PB-24, ölçüm verilerinin kaydı için 256 MB hafıza kapasitesine sahiptir. Ürün, minimum ve maksimum değerlerin kaydedilmesini destekler. Ayrıca 10.000 k hafıza değeri ve 60 saniye minimum kayıt aralığı ile uzun süreli enerji izleme uygulamalarında avantaj sağlar.
| Veri Kaydı Özelliği | Değer |
|---|---|
| Minimum / maksimum değer hafızası | Var |
| Hafıza boyutu | 256 MB |
| Hafıza değeri sayısı | 10.000 k |
| Minimum kayıt aralığı | 60 s |
| Update interval register | 200 ms |
| Çalışma saati sayacı | Var |
| Saat | Var |
| Sürekli ölçüm | Var |
Bu yapı, bakım ekiplerinin ve enerji yönetimi yapan kullanıcıların geçmiş ölçüm değerlerini daha düzenli takip etmesine yardımcı olur. Özellikle tüketim analizi, enerji verimliliği çalışmaları ve sistem davranışı değerlendirmelerinde veri kaydı önemli bir avantaj sağlar.
Class 0.5S ve %0,2 Ölçüm Doğruluğu
Enerji metresi seçiminde ölçüm doğruluğu önemli bir kriterdir. ENERGY METER 610-PB-24, aktif enerji ölçümünde Class 0.5S doğruluk sınıfına sahiptir. Gerilim ve akım ölçüm doğruluğu ise %0,2 olarak belirtilmiştir.
| Ölçüm Doğruluğu | Değer |
|---|---|
| Aktif enerji doğruluğu | Class 0.5S |
| Gerilim ölçüm doğruluğu | %0,2 |
| Akım ölçüm doğruluğu | %0,2 |
| Sampling frequency 50/60 Hz | 25,6 kHz |
| Ölçüm sonucu | 5 ms |
| Sürekli ölçüm | Var |
| Efektif değer periyodu | 10 / 12 |
5 ms ölçüm sonucu ve 25,6 kHz sampling frequency değeri, cihazın hızlı ve hassas ölçüm yapısını destekler. Bu özellikler, değişken yüklerin bulunduğu pano sistemlerinde daha doğru takip yapılmasına yardımcı olur.
24 V Besleme ve Ön Panel Montaj Yapısı
ENERGY METER 610-PB-24 modeli, 24 – 90 V AC ve 24 – 90 V DC besleme aralığında çalışabilir. Ürün bilgilerinde nominal besleme değeri 24 V olarak belirtilmiştir.
| Besleme Özelliği | Değer |
|---|---|
| Besleme gerilimi AC | 24 – 90 V AC, 50/60 Hz |
| Besleme gerilimi DC | 24 – 90 V DC |
| Besleme gerilimi | 24 V |
Ürün, ön panel montajlı bir enerji metresidir. 96 x 96 mm ön yüz ölçüsü ve 65 mm derinliği sayesinde pano kapağına veya kontrol paneline monte edilebilir.
| Ölçü | Değer |
|---|---|
| Genişlik | 96 mm |
| Yükseklik | 96 mm |
| Derinlik | 65 mm |
| Net ağırlık | 250 g |
| Gövde malzemesi | Plastik |
| Montaj tipi | Ön panel montajı |
96 x 96 mm ön panel yapısı, pano kapaklarında standart ölçüye uygun bir kullanım sağlar. 65 mm derinlik ise bağlantı ve kablolama alanı dikkate alınarak pano içi yerleşimde kontrol edilmelidir.
Teknik Özellikler
| Genel Bilgi | Değer |
|---|---|
| Marka | Weidmüller |
| Model | ENERGY METER 610-PB-24 |
| Ürün No. / Sipariş No. | 2540860000 |
| GTIN / EAN | 4050118552980 |
| Ürün tipi | Enerji metresi / enerji ölçer |
| Versiyon | 1 ve 3 fazlı şebekeler için güç ölçümü ve görüntüleme |
| Adet | 1 adet |
| Onaylar | CE, ROHS |
| cULus sertifika no. | E469563 |
| Elektriksel Özellik | Değer |
|---|---|
| Şebeke tipi | 3 faz 3 telli / 3 faz 4 telli |
| Ölçüm gerilimi L-N | 277 V |
| Ölçüm gerilimi L-L | 480 V |
| Maksimum akım | 5000 A |
| Akım ölçüm kanalı | 4 |
| Üç telli sistem | Var |
| Dört telli sistem | Var |
| 4 kadran ölçüm | Var |
| Kaçak akım ölçümü | Yok |
| Haberleşme ve Yazılım | Değer |
|---|---|
| Arayüz | RS485: 9,6 – 115,2 kbps |
| Ek arayüz | PROFIBUS DP |
| Ek arayüz | USB |
| Protokol | Modbus RTU |
| Protokol | PROFIBUS DP V0 |
| Yazılım | ecoExplorer go® |
| Integrated logic | Var |
| Giriş / Çıkış Özelliği | Değer |
|---|---|
| Dijital giriş sayısı | 4 |
| Dijital çıkış sayısı | 6 |
| Pulse çıkış sayısı | 6 |
| Sıcaklık girişi | Yok |
| Ölçüm ve Performans | Değer |
|---|---|
| Aktif enerji doğruluğu | Class 0.5S |
| Gerilim ölçüm doğruluğu | %0,2 |
| Akım ölçüm doğruluğu | %0,2 |
| Sampling frequency 50/60 Hz | 25,6 kHz |
| Ölçüm sonucu | 5 ms |
| Update interval register | 200 ms |
| Sürekli ölçüm | Var |
| Efektif değer periyodu | 10 / 12 |
| Çalışma saati sayacı | Var |
| Saat | Var |
| Bimetal function | Var |
| Güç Kalitesi Ölçümü | Değer |
|---|---|
| Gerilim harmonikleri | 1.–40. derece |
| Akım harmonikleri | 1.–40. derece |
| THD-U | Var |
| THD-I | Var |
| Pozitif, negatif ve sıfır sistem | Var |
| Unbalanced | Yok |
| Brief interruptions | Yok |
| Sequence-of-events recorder | Yok |
| Hafıza ve Kayıt | Değer |
|---|---|
| Minimum / maksimum değer hafızası | Var |
| Hafıza boyutu | 256 MB |
| Hafıza değeri sayısı | 10.000 k |
| Minimum kayıt aralığı | 60 s |
| Besleme ve Standart | Değer |
|---|---|
| Besleme gerilimi AC | 24 – 90 V AC, 50/60 Hz |
| Besleme gerilimi DC | 24 – 90 V DC |
| Besleme gerilimi | 24 V |
| Standart | DIN EN 61326-1 |
| Standart | IEC 61010-1 |
| Standart | IEC 61010-2-030 |
| Aşırı gerilim kategorisi | 300 V CAT III |
| Çevresel Özellik | Değer |
|---|---|
| Çalışma sıcaklığı | -10 °C…55 °C |
| Depolama sıcaklığı | -25 °C…70 °C |
| Çalışma nemi | 0 – 75% RH |
| Depolama nemi | 0…90 % RH |
| Koruma derecesi | IP40 / IP20 |
| Ölçü ve Montaj | Değer |
|---|---|
| Genişlik | 96 mm |
| Yükseklik | 96 mm |
| Derinlik | 65 mm |
| Net ağırlık | 250 g |
| Gövde malzemesi | Plastik |
| Montaj tipi | Ön panel montajı |
| Ürün Uygunluğu ve Sınıflandırma | Değer |
|---|---|
| RoHS durumu | Compliant without exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ETIM 10.0 | EC002301 |
| ECLASS 14.0 | 27-14-23-30 |
| ECLASS 15.0 | 27-14-23-30 |
ENERGY METER 610-PB-24 Hangi Değerleri Ölçer?
Weidmüller ENERGY METER 610-PB-24 enerji metresi, enerji tüketimi ve güç değerlerinin yanında güç kalitesi parametrelerinin de izlenmesini sağlar.
| Ölçülen Değer | Kullanım Amacı |
|---|---|
| Gerilim | Şebeke geriliminin izlenmesi |
| Akım | Faz akımlarının takip edilmesi |
| Frekans | Şebeke frekansının kontrol edilmesi |
| Güç faktörü | Sistem verimliliğinin değerlendirilmesi |
| Görünür güç | Toplam güç ihtiyacının izlenmesi |
| Reaktif güç | Reaktif tüketim ve kompanzasyon takibi |
| Aktif enerji | Gerçek tüketim ölçümü |
| Reaktif enerji | Reaktif enerji değerlerinin izlenmesi |
| THD-U | Gerilim bozulma oranının izlenmesi |
| THD-I | Akım bozulma oranının izlenmesi |
| Harmonikler | 1.–40. derece güç kalitesi takibi |
| Minimum / maksimum değerler | Sistem davranışının kayıt altına alınması |
| Çalışma saati | Sistem çalışma süresinin izlenmesi |
Kullanım Alanları
Weidmüller ENERGY METER 610-PB-24; PROFIBUS DP, Modbus RTU haberleşme, USB bağlantısı, dijital giriş / çıkış yapısı ve yüksek hafıza kapasitesi gerektiren birçok pano uygulamasında kullanılabilir.
| Kullanım Alanı | Açıklama |
|---|---|
| Ana dağıtım panoları | Tesis genel enerji tüketiminin izlenmesi |
| Makine kontrol panoları | Makine bazlı enerji ve güç değerlerinin takip edilmesi |
| Üretim hatları | Hat bazlı tüketim ve performans değerlendirmesi |
| PROFIBUS DP otomasyon sistemleri | PROFIBUS DP V0 üzerinden enerji verisi aktarımı |
| SCADA sistemleri | Modbus RTU veya PROFIBUS DP üzerinden merkezi izleme |
| Kompanzasyon sistemleri | Güç faktörü, reaktif enerji ve harmonik takibi |
| Enerji yönetimi projeleri | Tüketim, kayıt ve verimlilik değerlendirmesi |
| Bakım ve servis uygulamaları | Minimum / maksimum değer ve kayıt takibi |
| Bina otomasyonu | Elektriksel değerlerin merkezi sisteme aktarılması |
| Pano test ve devreye alma | USB bağlantısı ve yazılım desteğiyle yapılandırma |
Bu kullanım alanları, ENERGY METER 610-PB-24 modelini temel enerji sayaçlarından ayırır. Ürün, özellikle PROFIBUS DP enerji metresi, Modbus RTU enerji metresi ve 24 V beslemeli pano tipi enerji ölçer ihtiyacı olan profesyonel uygulamalarda kullanılabilir.
ENERGY METER 610-PB-24 ile ENERGY METER 610-PB-230 Arasındaki Temel Fark
Weidmüller ENERGY METER 610-PB-24 ve ENERGY METER 610-PB-230 modelleri ölçüm, haberleşme, dijital giriş / çıkış ve hafıza özellikleri bakımından benzer yapıdadır. Temel fark, cihazın besleme gerilimi tarafındadır.
| Özellik | ENERGY METER 610-PB-24 | ENERGY METER 610-PB-230 |
|---|---|---|
| Şebeke desteği | 1 faz / 3 faz | 1 faz / 3 faz |
| Akım kanalı | 4 | 4 |
| RS485 Modbus RTU | Var | Var |
| PROFIBUS DP | Var | Var |
| USB | Var | Var |
| Dijital giriş | 4 | 4 |
| Dijital çıkış | 6 | 6 |
| Pulse çıkış | 6 | 6 |
| Hafıza | 256 MB | 256 MB |
| Class 0.5S | Var | Var |
| Harmonik / THD | Var | Var |
| Besleme gerilimi | 24 – 90 V AC / 24 – 90 V DC | 90 – 277 V AC / 90 – 250 V DC |
| Nominal besleme | 24 V | 230 V |
Bu karşılaştırmaya göre ENERGY METER 610-PB-24, 24 V yardımcı besleme kullanılan panolarda tercih edilebilir. 230 V besleme altyapısının bulunduğu panolarda ise ENERGY METER 610-PB-230 modeli değerlendirilebilir.
ENERGY METER 610-PB-24 ile ENERGY METER 610-24 Arasındaki Fark
ENERGY METER 610-PB-24 ve ENERGY METER 610-24 modelleri 24 V besleme altyapısına uygun gelişmiş enerji ölçer modelleridir. Temel fark haberleşme tarafındadır.
| Özellik | ENERGY METER 610-24 | ENERGY METER 610-PB-24 |
|---|---|---|
| Besleme | 24 V | 24 V |
| Akım kanalı | 4 | 4 |
| RS485 Modbus RTU | Var | Var |
| USB | Var | Var |
| PROFIBUS DP | Yok | Var |
| Dijital giriş | 4 | 4 |
| Dijital çıkış | 6 | 6 |
| Pulse çıkış | 6 | 6 |
| Hafıza | 256 MB | 256 MB |
| Class 0.5S | Var | Var |
| Harmonik / THD | Var | Var |
Bu karşılaştırmaya göre ENERGY METER 610-PB-24, PROFIBUS DP haberleşme gerektiren 24 V beslemeli uygulamalarda tercih edilebilir. PROFIBUS DP gerekmeyen, RS485 Modbus RTU ve USB bağlantısının yeterli olduğu uygulamalarda ENERGY METER 610-24 modeli değerlendirilebilir.
ENERGY METER 610-PB-24 ile ENERGY METER 700-PN-24 Arasındaki Fark
ENERGY METER 610-PB-24, PROFIBUS DP ve Modbus RTU destekli enerji ölçümü için uygundur. ENERGY METER 700-PN-24 ise PROFINET, Ethernet, Web Server, Modbus TCP/IP, SNMP, kaçak akım ölçümü ve sıcaklık girişi gibi daha gelişmiş özelliklere sahiptir.
| Özellik | ENERGY METER 610-PB-24 | ENERGY METER 700-PN-24 |
|---|---|---|
| Besleme | 24 V | 24 V |
| Akım kanalı | 4 | 4 + 2 |
| RS485 Modbus RTU | Var | Var |
| USB | Var | Yok |
| PROFIBUS DP | Var | Yok |
| PROFINET | Yok | Var |
| Ethernet | Yok | Var |
| Web Server | Yok | Var |
| Modbus TCP/IP | Yok | Var |
| SNMP | Yok | Var |
| Kaçak akım ölçümü | Yok | Var |
| Sıcaklık girişi | Yok | Var |
| Analog giriş | Yok | 2 |
| Dijital giriş | 4 | 3 |
| Dijital çıkış | 6 | 5 |
| Pulse çıkış | 6 | 5 |
| Class 0.5S | Var | Var |
| Harmonik / THD | Var | Var |
Bu karşılaştırmaya göre ENERGY METER 610-PB-24, PROFIBUS DP kullanılan sistemlerde tercih edilebilir. PROFINET, Ethernet, Web Server, Modbus TCP/IP, kaçak akım ve sıcaklık takibi gerekiyorsa ENERGY METER 700-PN-24 modeli daha uygun olabilir.
Ürün Seçiminde Dikkat Edilmesi Gerekenler
ENERGY METER 610-PB-24 seçimi yapılırken uygulamanın teknik ihtiyaçları doğru değerlendirilmelidir.
Seçim yaparken kontrol edilmesi gerekenler
- Uygulama 1 fazlı mı, 3 fazlı mı?
- Şebeke yapısı 3 telli mi, 4 telli mi?
- Akım trafosu oranı doğru seçildi mi?
- 5000 A’ya kadar ölçüm ihtiyacı var mı?
- 4 akım ölçüm kanalı gerekli mi?
- Kaçak akım ölçümü gerekli mi?
- Sıcaklık girişi gerekiyor mu?
- 4 dijital giriş yeterli mi?
- 6 dijital çıkış yeterli mi?
- 6 pulse çıkış gerekli mi?
- RS485 Modbus RTU kullanılacak mı?
- PROFIBUS DP V0 gerekli mi?
- USB bağlantısı gerekli mi?
- Harmonik ve THD takibi isteniyor mu?
- 256 MB hafıza ve 10.000 k kayıt değeri gerekli mi?
- ecoExplorer go® yazılımı kullanılacak mı?
- Ön panel montajı isteniyor mu?
- 65 mm derinlik pano yerleşimi için uygun mu?
- 24 V besleme altyapısı kullanılacak mı?
Bu kontroller doğru yapıldığında, ENERGY METER 610-PB-24 enerji metresi PROFIBUS DP haberleşme, Modbus RTU entegrasyonu, USB bağlantısı, gelişmiş giriş / çıkış ve kayıt desteği gerektiren 24 V beslemeli uygulamalarda doğru çözüm olabilir.
Mühendislik Desteği ve İndirme Dosyaları
Weidmüller ENERGY METER 610-PB-24 enerji metresi için mühendislik verileri, CAD dosyaları, yazılım araçları, USB driver, cihaz açıklama dosyaları, kullanım kılavuzları, uygunluk belgeleri ve katalog bağlantıları üretici tarafından sunulmaktadır.
Mühendislik Verileri
| Dosya Türü | Açıklama | Boyut | Link |
|---|---|---|---|
| DWG / ZIP | CAD data | 112 KB | https://assets.dam.weidmueller.com/assets/api/350e0365-0bde-46ec-a3d1-da94d4a7c3d3/original/2540860000_DWG.zip |
| DXF / ZIP | CAD data | 72 KB | https://assets.dam.weidmueller.com/assets/api/95504704-18c3-48f3-be09-97828b863e77/original/2540860000_DXF.zip |
| STEP / STP | CAD data | 4 MB | https://assets.dam.weidmueller.com/assets/api/253dae4b-084c-4f98-8830-09157aac8abc/original/2540860000.stp |
CADENAS Verileri
| Platform | Açıklama | Dil | Link |
|---|---|---|---|
| CADENAS eCATALOG | ENERGY METER 610-PB-24 ürün kataloğu | EN | https://weidmueller-embedded.partcommunity.com/?catalog=weidmueller_qs&part=2540860000 |
Yazılım Desteği
| Dosya Türü | Açıklama | Boyut | Link |
|---|---|---|---|
| ZIP | USB Drivers Energy Meter 610 / 610-PB | 4 MB | https://assets.dam.weidmueller.com/assets/api/3ae610b7-d18f-4447-8017-bab2668a1cf4/original/USB%20drivers%20Energy%20Meter%20610_610-PB.ZIP |
| EXE | ecoExplorer go® 9.2.0 Win64 | 626 MB | https://assets.dam.weidmueller.com/assets/api/bef59935-0d57-4c01-ad13-40b96051f435/original/ecoexgo-9.2.0-win64.exe |
| ZIP | EM610 Device Description | 270 KB | https://assets.dam.weidmueller.com/assets/api/d1317ea8-8aa0-4a18-aeca-d065f290a2b1/original/EM610.zip |
| ZIP | GSD EM610PB Runtime Software | 1 KB | https://assets.dam.weidmueller.com/assets/api/41246d5c-8547-4464-bede-1f3f0dbd6459/original/GSD_EM610PB.zip |
Kullanıcı Dokümantasyonu
| Dosya Türü | Açıklama | Boyut | Link |
|---|---|---|---|
| ENERGY METER 610-PB DE/GB Kullanıcı Dokümanı | 1 MB | https://assets.dam.weidmueller.com/assets/api/dcffb72c-b090-49c7-a19f-6367b0ea9141/original/20401441a_EM610-PB_DE_GB.pdf | |
| ZIP | Manual Energy Meter 610 PB German-English | 6 MB | https://assets.dam.weidmueller.com/assets/api/9da76c2d-5cb2-465d-837a-fefed14cf462/original/Manual%20Energy%20Meter%20610%20PB_german-english.zip |
| Manual ecoExplorer go English | 6 MB | https://assets.dam.weidmueller.com/assets/api/fc81a6e2-fe6f-4f4b-8bd0-35abf4a0d474/original/2008050000_03_02-2018_MAN_ECOEXPLORER_GO_EN.pdf |
Uygunluk Belgesi ve Katalog
| Dosya Türü | Açıklama | Boyut / Dil | Link |
|---|---|---|---|
| Declaration of Conformity | 589 KB | https://assets.dam.weidmueller.com/assets/api/5ca2f29f-c897-422c-af0d-02474f507a8b/original/DE_PM_1300_211004.pdf | |
| Katalog | Weidmüller Technical Product Catalogues | EN | https://www.weidmueller.com/int/service/technical_product_catalogues.jsp |
TİO Otomasyon ile Weidmüller ENERGY METER 610-PB-24 Çözümleri
TİO Otomasyon olarak endüstriyel otomasyon, elektrik pano malzemeleri, enerji ölçüm cihazları ve ölçüm-izleme ürünlerinde profesyonel ürün tedariki ve teknik destek sunuyoruz.
Weidmüller ENERGY METER 610-PB-24 enerji metresi için ürün seçimi, teknik bilgi, stok durumu, alternatif ürün değerlendirmesi ve fiyat teklifi konusunda bizimle iletişime geçebilirsiniz.
Enerji metresi, enerji ölçer, enerji sayacı, PROFIBUS DP enerji metresi, Modbus RTU enerji metresi, RS485 enerji metresi, USB enerji metresi, 24 V enerji metresi, harmonik ölçüm cihazı, THD ölçüm cihazı, güç kalitesi ölçüm cihazı ve pano tipi ölçüm cihazı ihtiyaçlarınızda uygulamanıza uygun ürünü belirlemek için TİO Otomasyon satış ekibinden destek alabilirsiniz.
