Açıklama

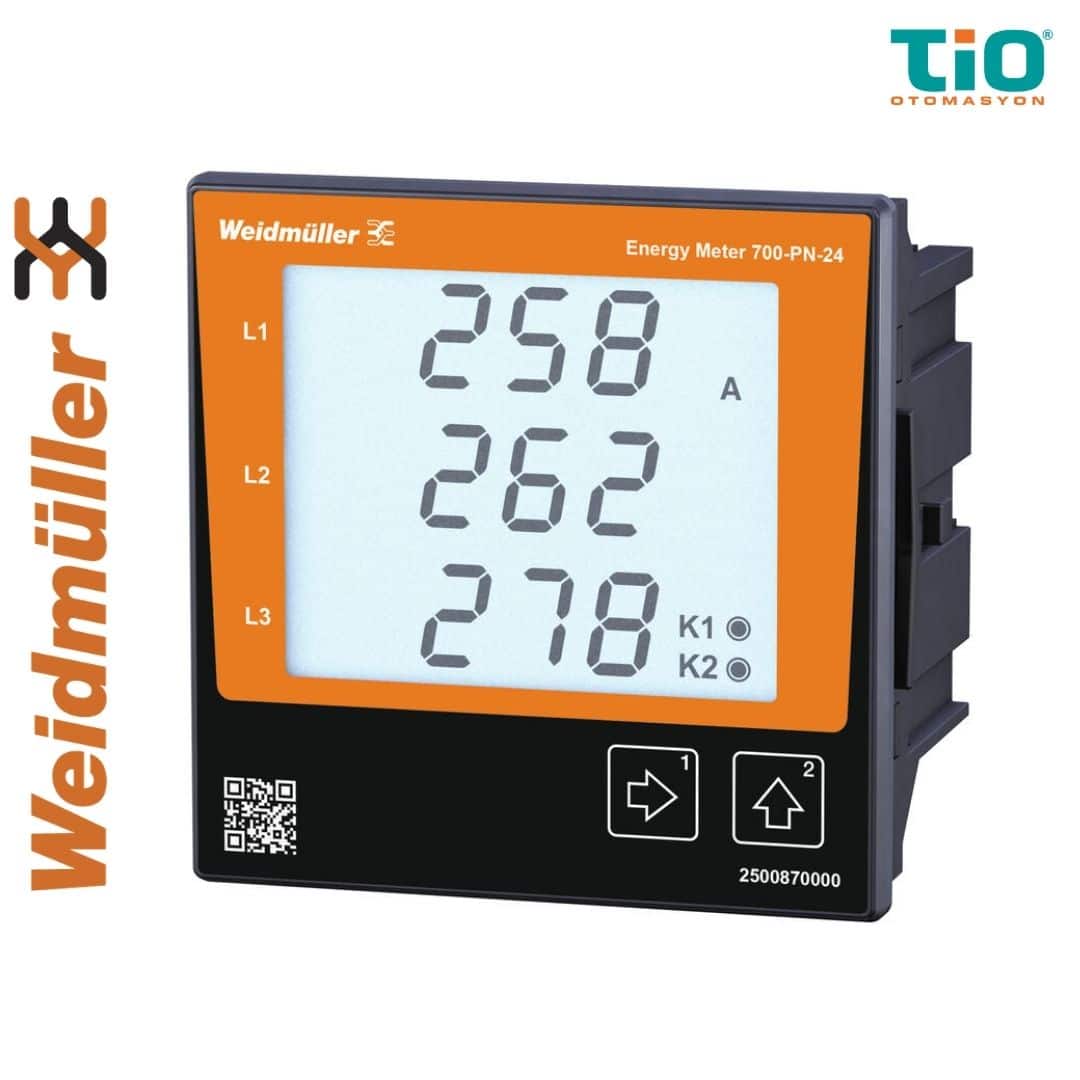

Weidmüller ENERGY METER 700-PN-24 Enerji Metresi
Weidmüller ENERGY METER 700-PN-24 enerji metresi, 1 fazlı ve 3 fazlı elektrik sistemlerinde enerji tüketimini ölçmek, güç değerlerini takip etmek, harmonikleri izlemek, kaçak akım ölçümü yapmak ve ölçüm verilerini endüstriyel haberleşme altyapılarına aktarmak için kullanılan gelişmiş bir pano tipi enerji ölçer modelidir.
Bu ürün, standart bir enerji sayacı yapısından daha kapsamlıdır. Yalnızca tüketilen enerjiyi göstermekle kalmaz; gerilim, akım, güç faktörü, frekans, harmonikler, THD-U, THD-I, minimum / maksimum değerler, sıcaklık girişi, kaçak akım ölçümü ve dijital giriş / çıkış bilgileri gibi birçok elektriksel verinin takip edilmesini sağlar.
ENERGY METER 700-PN-24, özellikle PROFINET destekli enerji metresi ihtiyacı olan endüstriyel otomasyon sistemleri için öne çıkar. Siemens PLC, TIA Portal, SCADA sistemleri, enerji yönetim yazılımları ve Ethernet tabanlı haberleşme altyapılarıyla entegre çalışabilecek gelişmiş bir üründür.
ENERGY METER 700-PN-24 Nedir?
ENERGY METER 700-PN-24, Weidmüller’in 1 fazlı ve 3 fazlı elektrik şebekelerinde güç ölçümü ve enerji görüntüleme için geliştirdiği, ön panel montajlı bir enerji metresi modelidir.
Ürün, 3 faz 3 telli L1 + L2 + L3 ve 3 faz 4 telli L1 + L2 + L3 + N sistemlerde kullanılabilir. Ayrıca 1 fazlı ölçüm uygulamalarında da değerlendirilebilir. 480 V L-L ve 277 V L-N ölçüm aralığı ile endüstriyel alçak gerilim sistemlerinde kullanılmaya uygundur.
Cihaz, 1 / 5 A akım girişi ile çalışır ve uygun akım trafoları ile 5000 A’ya kadar ölçüm yapılabilecek sistemlerde kullanılabilir. 4 + 2 akım ölçüm kanalı sayesinde standart üç faz ölçümün yanında gelişmiş ölçüm senaryolarına da uygundur.
PROFINET Destekli Gelişmiş Enerji Metresi
ENERGY METER 700-PN-24 modelinin en önemli farkı, PROFINET haberleşme desteğine sahip olmasıdır. Bu özellik, ürünü özellikle endüstriyel otomasyon sistemleri, PLC tabanlı üretim hatları ve merkezi izleme projeleri için güçlü hale getirir.
| Haberleşme Özelliği | Değer |
|---|---|
| Arayüz | RS485 |
| RS485 hızı | 9,6 – 115,2 kbps |
| Arayüz | Ethernet |
| Web Server | Var |
| Protokol | PROFINET |
| Protokol | Modbus RTU |
| Protokol | Modbus TCP/IP |
| Protokol | Modbus RTU over Ethernet |
| Protokol | SNMP |
| Yazılım | ecoExplorer go® |
PROFINET enerji metresi ihtiyacı olan sistemlerde ENERGY METER 700-PN-24, PLC ve otomasyon altyapılarına doğrudan veri aktarımı sağlayabilir. Ayrıca Modbus RTU, Modbus TCP/IP ve SNMP desteği sayesinde farklı haberleşme mimarilerinde de kullanılabilir.
Web Server desteği ise cihaz verilerinin ağ üzerinden daha pratik şekilde izlenmesine yardımcı olur. Bu yapı, enerji yönetimi ve bakım ekipleri için kullanım kolaylığı sağlar.
Gelişmiş Enerji Ölçümü ve Güç Kalitesi İzleme
ENERGY METER 700-PN-24, yalnızca enerji tüketimi ölçümü yapmakla sınırlı değildir. Aynı zamanda güç kalitesi ve elektriksel sistem davranışının takip edilmesine yardımcı olur.
Cihaz, gerilim harmonikleri ve akım harmonikleri için 1.–40. dereceye kadar harmonik ölçüm desteği sunar. Ayrıca THD-U ve THD-I değerlerini izleyebilir.
| Güç Kalitesi Özelliği | Değer |
|---|---|
| Gerilim harmonikleri | 1.–40. derece |
| Akım harmonikleri | 1.–40. derece |
| THD-U ölçümü | Var |
| THD-I ölçümü | Var |
| Pozitif, negatif ve sıfır sistem | Var |
| 4 kadran ölçüm | Var |
| Aktif enerji doğruluğu | Class 0.5S |
| Gerilim ölçüm doğruluğu | %0,2 |
| Akım ölçüm doğruluğu | %0,2 |
| Kaçak akım ölçümü | Var |
| Sıcaklık girişi | Var |
Harmonik ve THD takibi, özellikle frekans konvertörleri, servo sürücüler, güç elektroniği cihazları, endüstriyel makineler, kompanzasyon sistemleri ve dengesiz yüklerin bulunduğu tesislerde önemlidir. Elektriksel bozulmalar; ekipman ısınması, verim kaybı, güç kalitesi problemleri ve bakım maliyetlerinin artması gibi sorunlara neden olabilir.
Bu nedenle ENERGY METER 700-PN-24 enerji metresi, yalnızca enerji tüketimini izlemek için değil, güç kalitesi takibi ve sistem güvenilirliği açısından da tercih edilebilir.
Kaçak Akım Ölçümü ve Sıcaklık Girişi
ENERGY METER 700-PN-24, ENERGY METER 610 serisine göre daha gelişmiş bir yapıya sahiptir. Üründe residual current measuring, yani kaçak akım ölçümü desteği bulunur. Ayrıca sıcaklık girişi ve 2 analog giriş desteği de vardır.
| Ek Ölçüm Özelliği | Değer |
|---|---|
| Residual current measuring | Var |
| Sıcaklık girişi | Var |
| Analog giriş | 2 |
| Analog giriş tipi | RCM, sıcaklık, analog |
| Input frequency | <20 Hz |
Bu özellikler, cihazı yalnızca enerji tüketimi ölçen bir ürün olmaktan çıkarır. Kaçak akım, sıcaklık ve analog sinyal takibi gerektiren daha kapsamlı pano izleme uygulamalarında kullanılabilir.
Özellikle kritik tesislerde, makine panolarında ve enerji dağıtım sistemlerinde kaçak akımın takip edilmesi bakım ve güvenlik açısından önemlidir. Sıcaklık girişi ise pano içi sıcaklık veya sistemle ilişkili sıcaklık verilerinin izlenmesinde avantaj sağlar.
1 Faz ve 3 Faz Sistemlerde Kullanım
ENERGY METER 700-PN-24, 1 fazlı ve 3 fazlı enerji izleme uygulamalarında kullanılabilir. Özellikle üç fazlı sistemlerde detaylı enerji ölçümü, güç kalitesi takibi, kaçak akım izleme ve endüstriyel haberleşme entegrasyonu için tercih edilebilir.
| Şebeke Yapısı | Destek Durumu |
|---|---|
| 3 faz 3 telli L1 + L2 + L3 | Var |
| 3 faz 4 telli L1 + L2 + L3 + N | Var |
| Üç telli sistem | Var |
| Dört telli sistem | Var |
| 4 kadran ölçüm | Var |
| Gerilim L-L | 480 V |
| Gerilim L-N | 277 V |
Üç fazlı sistemlerde yalnızca toplam tüketimi görmek yeterli değildir. Faz akımları, gerilim değerleri, güç faktörü, harmonikler, reaktif enerji, kaçak akım ve sistem davranışı da takip edilmelidir. ENERGY METER 700-PN-24 bu verileri izleyerek enerji yönetimi, pano kontrolü ve otomasyon entegrasyonu için güçlü bir altyapı sağlar.
4 + 2 Akım Ölçüm Kanalı ve Akım Trafolu Kullanım
Weidmüller ENERGY METER 700-PN-24, 4 + 2 akım ölçüm kanalına sahiptir. Cihazın rated current değeri 1 / 5 A olarak belirtilmiştir. Bu yapı, akım trafolu ölçüm uygulamaları için uygundur.
Maksimum akım değeri 5000 A seviyesine kadar desteklenir. Bu nedenle cihaz; ana dağıtım panoları, yüksek güçlü makine hatları, üretim tesisleri, enerji odaları ve güç kalitesi izleme projelerinde kullanılabilir.
| Akım Ölçüm Özelliği | Değer |
|---|---|
| Akım ölçüm kanalı | 4 + 2 |
| Rated current | 1 / 5 A |
| Maksimum akım | 5000 A |
| Akım ölçüm doğruluğu | %0,2 |
| Kaçak akım ölçümü | Var |
| Akım harmonikleri | 1.–40. derece |
4 + 2 akım ölçüm kanalı, standart enerji izleme ihtiyaçlarının üzerinde daha kapsamlı bir takip yapısı sunar. Özellikle kaçak akım, güç kalitesi ve detaylı pano ölçümü gereken uygulamalarda bu yapı önemli avantaj sağlar.
Dijital Giriş, Dijital Çıkış, Analog Giriş ve Pulse Çıkış Yapısı
ENERGY METER 700-PN-24, gelişmiş giriş / çıkış yapısıyla standart enerji ölçer modellerinden ayrılır. Üründe 3 dijital giriş, 5 dijital çıkış, 2 analog giriş ve 5 pulse çıkış bulunur.
| Giriş / Çıkış Özelliği | Değer |
|---|---|
| Dijital giriş sayısı | 3 |
| Dijital çıkış sayısı | 5 |
| Analog giriş | 2 |
| Pulse çıkış sayısı | 5 |
| Sıcaklık girişi | Var |
| Integrated logic | Var |
Bu yapı, cihazın yalnızca ölçüm yapan bir enerji metresi olarak değil, aynı zamanda sistem entegrasyonuna yardımcı olan gelişmiş bir pano cihazı olarak kullanılmasını sağlar.
Dijital girişler harici sinyallerin izlenmesi için kullanılabilir. Dijital çıkışlar ve pulse çıkışlar enerji tüketim bilgisi, alarm, durum bildirimi veya farklı otomasyon senaryolarında değerlendirilebilir. Analog girişler ise sıcaklık, kaçak akım ve diğer analog ölçüm ihtiyaçları için avantaj sağlar.
Hafıza ve Veri Kaydı Özellikleri
Weidmüller ENERGY METER 700-PN-24, minimum ve maksimum değerlerin hafızada tutulmasını destekler. Bu özellik, enerji izleme uygulamalarında geçmiş değerlerin kontrol edilmesi ve sistem davranışının değerlendirilmesi için önemlidir.
| Veri Kaydı Özelliği | Değer |
|---|---|
| Minimum / maksimum değer hafızası | Var |
| Update interval register | 200 ms |
| Çalışma saati sayacı | Var |
| Sürekli ölçüm | Var |
| Ölçüm sonucu | 5 ms |
Bu özellikler; enerji tüketim eğilimlerinin incelenmesi, minimum / maksimum değerlerin kontrol edilmesi ve bakım süreçlerinin daha verimli yönetilmesi için kullanılabilir.
Class 0.5S ve %0,2 Ölçüm Doğruluğu
Enerji metresi seçiminde ölçüm doğruluğu büyük önem taşır. ENERGY METER 700-PN-24, aktif enerji ölçümünde Class 0.5S doğruluk sınıfına sahiptir. Gerilim ve akım ölçüm doğruluğu ise %0,2 olarak belirtilmiştir.
| Ölçüm Doğruluğu | Değer |
|---|---|
| Aktif enerji doğruluğu | Class 0.5S |
| Gerilim ölçüm doğruluğu | %0,2 |
| Akım ölçüm doğruluğu | %0,2 |
| Sampling frequency 50/60 Hz | 25,6 kHz |
| Ölçüm sonucu | 5 ms |
| Sürekli ölçüm | Var |
| Efektif değer periyodu | 10 / 12 |
5 ms ölçüm sonucu ve 25,6 kHz sampling frequency değeri, cihazın hızlı ve hassas ölçüm yapısını destekler. Değişken yüklerin bulunduğu sistemlerde bu yapı daha detaylı takip yapılmasına yardımcı olur.
Bu nedenle ENERGY METER 700-PN-24, hassas ölçüm, güç kalitesi izleme, kaçak akım takibi ve endüstriyel haberleşme entegrasyonu gereken uygulamalarda güçlü bir seçenektir.
Ön Panel Montaj Yapısı

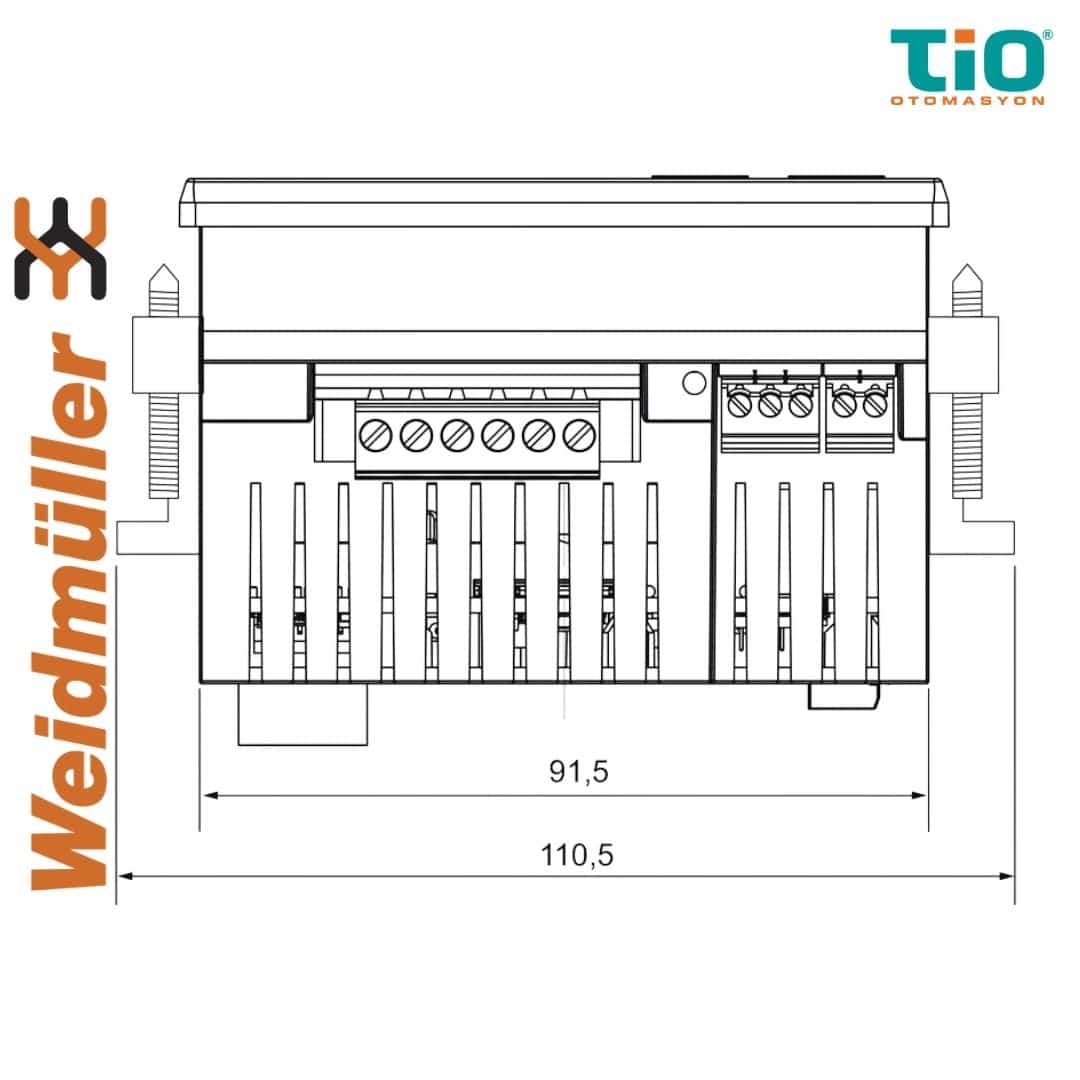

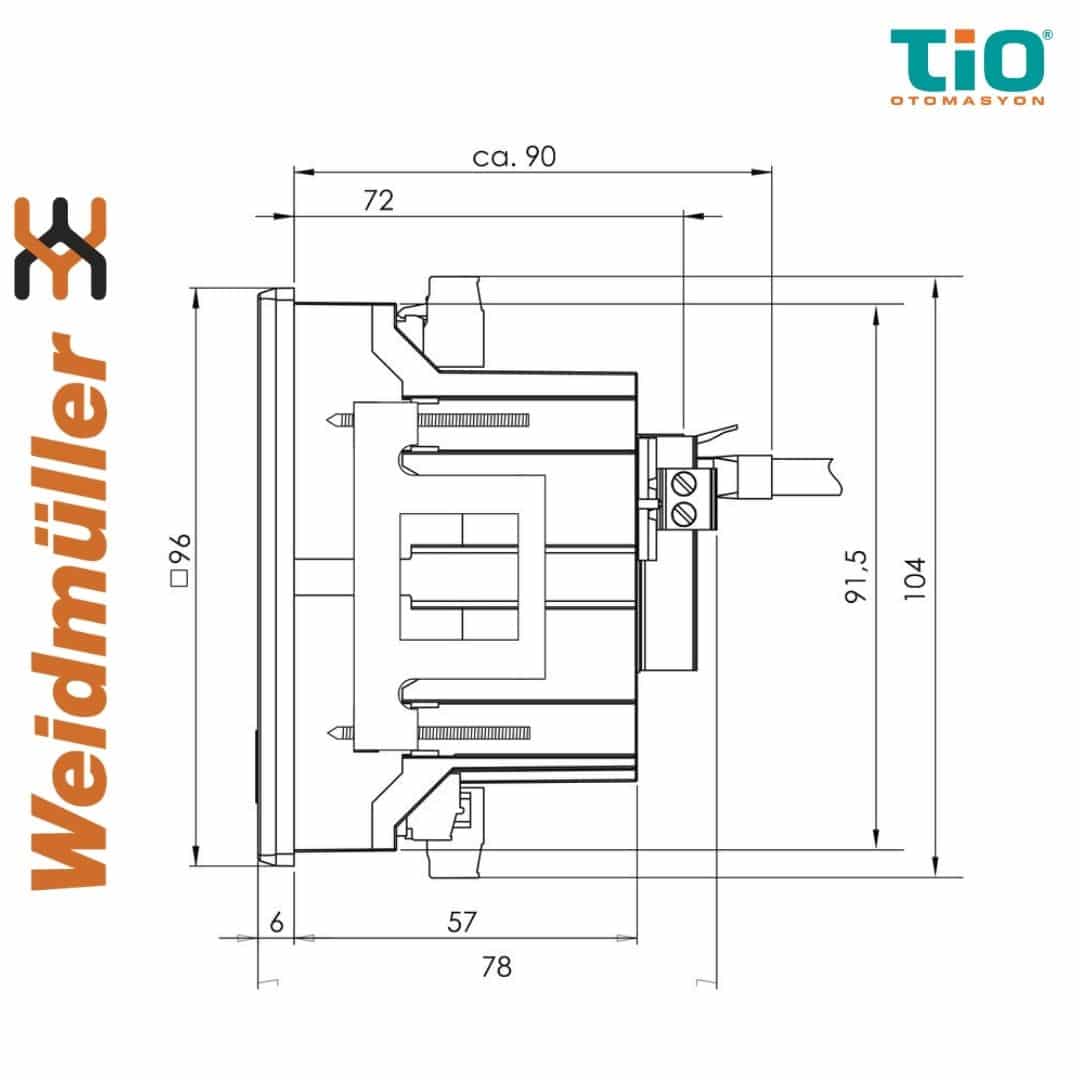

ENERGY METER 700-PN-24, ön panel montajlı bir enerji metresidir. 96 x 96 mm gövde yapısı, endüstriyel pano tipi ölçüm cihazlarında sık kullanılan bir ölçü formatıdır.
Ön panel montajı sayesinde cihaz, pano kapağına veya kontrol paneline yerleştirilebilir. Böylece operatörler, bakım ekipleri ve teknik personel ölçüm değerlerini doğrudan pano üzerinden takip edebilir.
| Ölçü | Değer |
|---|---|
| Genişlik | 96 mm |
| Yükseklik | 96 mm |
| Derinlik | 72 mm |
| Net ağırlık | 265 g |
| Gövde malzemesi | Plastik |
| Montaj tipi | Ön panel montajı |
Bu yapı, cihazı enerji odaları, ana dağıtım panoları, makine kontrol panoları ve merkezi izleme panoları için uygun hale getirir.
Besleme Gerilimi ve Standartlar
ENERGY METER 700-PN-24 modeli, 24 – 90 V AC ve 24 – 90 V DC besleme gerilimi aralığında çalışabilir. Ayrıca ürün bilgilerinde 24 V besleme bilgisi de yer alır.
| Besleme ve Standart | Değer |
|---|---|
| Besleme gerilimi AC | 24 – 90 V AC, 50/60 Hz |
| Besleme gerilimi DC | 24 – 90 V DC |
| Besleme gerilimi | 24 V |
| Standart | IEC 61010-2-030 |
| Standart | IEC 61010-1 |
| Standart | IEC 61326-1 |
| Aşırı gerilim kategorisi | 300 V CAT III |
Bu besleme yapısı, cihazın farklı pano altyapılarında kullanılmasını kolaylaştırır. Standartlara uygunluk ise ürünün profesyonel elektrik ölçüm uygulamalarında kullanılabilirliğini destekler.
Teknik Özellikler
| Genel Bilgi | Değer |
|---|---|
| Marka | Weidmüller |
| Model | ENERGY METER 700-PN-24 |
| Ürün No. / Sipariş No. | 2500870000 |
| GTIN / EAN | 4050118513929 |
| Ürün tipi | Enerji metresi / enerji ölçer |
| Versiyon | 1 ve 3 fazlı şebekeler için güç ölçümü ve görüntüleme |
| Adet | 1 adet |
| Onaylar | CE, ROHS |
| cULus sertifika no. | E469563 |
| Elektriksel Özellik | Değer |
|---|---|
| Şebeke tipi | 3 faz 3 telli / 3 faz 4 telli |
| Ölçüm gerilimi L-N | 277 V |
| Ölçüm gerilimi L-L | 480 V |
| Maksimum akım | 5000 A |
| Rated current | 1 / 5 A |
| Akım ölçüm kanalı | 4 + 2 |
| Üç telli sistem | Var |
| Dört telli sistem | Var |
| 4 kadran ölçüm | Var |
| Kaçak akım ölçümü | Var |
| Haberleşme ve Yazılım | Değer |
|---|---|
| Arayüz | RS485: 9,6 – 115,2 kbps |
| Arayüz | Ethernet |
| Web Server | Var |
| Protokol | PROFINET |
| Protokol | Modbus RTU |
| Protokol | Modbus TCP/IP |
| Protokol | Modbus RTU over Ethernet |
| Protokol | SNMP |
| Yazılım | ecoExplorer go® |
| Integrated logic | Var |
| Giriş / Çıkış Özelliği | Değer |
|---|---|
| Dijital giriş sayısı | 3 |
| Dijital çıkış sayısı | 5 |
| Analog giriş | 2 |
| Pulse çıkış sayısı | 5 |
| Sıcaklık girişi | Var |
| Ölçüm ve Performans | Değer |
|---|---|
| Aktif enerji doğruluğu | Class 0.5S |
| Gerilim ölçüm doğruluğu | %0,2 |
| Akım ölçüm doğruluğu | %0,2 |
| Sampling frequency 50/60 Hz | 25,6 kHz |
| Ölçüm sonucu | 5 ms |
| Update interval register | 200 ms |
| Sürekli ölçüm | Var |
| Efektif değer periyodu | 10 / 12 |
| Çalışma saati sayacı | Var |
| Bimetal function | Var |
| Güç Kalitesi Ölçümü | Değer |
|---|---|
| Gerilim harmonikleri | 1.–40. derece |
| Akım harmonikleri | 1.–40. derece |
| THD-U | Var |
| THD-I | Var |
| Pozitif, negatif ve sıfır sistem | Var |
| Unbalanced | Yok |
| Brief interruptions | Yok |
| Sequence-of-events recorder | Yok |
| Çevresel Özellik | Değer |
|---|---|
| Çalışma sıcaklığı | -10 °C…55 °C |
| Depolama sıcaklığı | -25 °C…70 °C |
| Çalışma nemi | 0 – 75% RH |
| Depolama nemi | 0…90 % RH |
| Koruma derecesi | IP20 / IP40 |
| Ölçü ve Montaj | Değer |
|---|---|
| Genişlik | 96 mm |
| Yükseklik | 96 mm |
| Derinlik | 72 mm |
| Net ağırlık | 265 g |
| Gövde malzemesi | Plastik |
| Montaj tipi | Ön panel montajı |
| Ürün Uygunluğu ve Sınıflandırma | Değer |
|---|---|
| RoHS durumu | Compliant without exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ETIM 10.0 | EC002301 |
| ECLASS 14.0 | 27-14-23-30 |
| ECLASS 15.0 | 27-14-23-30 |
ENERGY METER 700-PN-24 Hangi Değerleri Ölçer?
Weidmüller ENERGY METER 700-PN-24 enerji metresi, enerji tüketimi ve güç değerlerinin yanında güç kalitesi, kaçak akım ve sıcaklık gibi ek parametrelerin de izlenmesini sağlar.
| Ölçülen Değer | Kullanım Amacı |
|---|---|
| Gerilim | Şebeke geriliminin izlenmesi |
| Akım | Faz akımlarının takip edilmesi |
| Frekans | Şebeke frekansının kontrol edilmesi |
| Güç faktörü | Sistem verimliliğinin değerlendirilmesi |
| Görünür güç | Toplam güç ihtiyacının izlenmesi |
| Reaktif güç | Reaktif tüketim ve kompanzasyon takibi |
| Aktif enerji | Gerçek tüketim ölçümü |
| Reaktif enerji | Reaktif enerji değerlerinin izlenmesi |
| THD-U | Gerilim bozulma oranının izlenmesi |
| THD-I | Akım bozulma oranının izlenmesi |
| Harmonikler | 1.–40. derece güç kalitesi takibi |
| Kaçak akım | Sistem güvenliği ve bakım takibi |
| Sıcaklık | Pano veya sistem sıcaklık takibi |
| Minimum / maksimum değerler | Sistem davranışının kayıt altına alınması |
Bu ölçüm verileri, işletmelerin enerji tüketimini yalnızca toplam kWh değeriyle değil, elektrik sisteminin genel kalitesi, güvenliği ve davranışıyla birlikte değerlendirmesini sağlar.
Kullanım Alanları
Weidmüller ENERGY METER 700-PN-24, gelişmiş enerji ölçümü, PROFINET haberleşme, güç kalitesi takibi ve kaçak akım izleme gerektiren birçok uygulamada kullanılabilir.
| Kullanım Alanı | Açıklama |
|---|---|
| Ana dağıtım panoları | Tesis genel enerji tüketiminin ve güç kalitesinin izlenmesi |
| Makine kontrol panoları | Makine bazlı enerji, sıcaklık ve güç değerlerinin takip edilmesi |
| Üretim hatları | Hat bazlı tüketim ve performans değerlendirmesi |
| PROFINET otomasyon sistemleri | PLC ve endüstriyel ağlara enerji verisi aktarımı |
| Siemens PLC / TIA Portal uygulamaları | PROFINET entegrasyonu için uygun yapı |
| Kompanzasyon sistemleri | Güç faktörü, reaktif enerji ve harmonik takibi |
| SCADA sistemleri | Modbus RTU, Modbus TCP/IP ve Ethernet üzerinden merkezi izleme |
| Enerji yönetimi projeleri | Verimlilik ve tüketim değerlendirmesi |
| Bina otomasyonu | Elektriksel değerlerin merkezi takibi |
| Bakım ekipleri | Kaçak akım, sıcaklık, minimum / maksimum değer ve anlık ölçüm kontrolü |
Bu kullanım alanları, ENERGY METER 700-PN-24 modelini standart enerji sayaçlarından ayırır. Ürün, özellikle endüstriyel haberleşme ve güç kalitesi izleme gerektiren profesyonel uygulamalarda öne çıkar.
ENERGY METER 700-PN-24 ile ENERGY METER 610-24 Arasındaki Temel Fark
Weidmüller ENERGY METER 700-PN-24, ENERGY METER 610-24 modeline göre daha gelişmiş haberleşme ve ölçüm özellikleri sunar. Özellikle PROFINET, Ethernet, Web Server, Modbus TCP/IP, SNMP, kaçak akım ölçümü, sıcaklık girişi ve analog giriş özellikleriyle öne çıkar.
| Özellik | ENERGY METER 610-24 | ENERGY METER 700-PN-24 |
|---|---|---|
| Şebeke desteği | 1 faz / 3 faz | 1 faz / 3 faz |
| Akım kanalı | 4 | 4 + 2 |
| Kaçak akım ölçümü | Yok | Var |
| Sıcaklık girişi | Yok | Var |
| Analog giriş | Yok | 2 |
| Dijital giriş | 4 | 3 |
| Dijital çıkış | 6 | 5 |
| Pulse çıkış | 6 | 5 |
| RS485 Modbus RTU | Var | Var |
| Ethernet | Yok | Var |
| Web Server | Yok | Var |
| PROFINET | Yok | Var |
| Modbus TCP/IP | Yok | Var |
| SNMP | Yok | Var |
| Class 0.5S | Var | Var |
| Harmonik / THD | Var | Var |
Bu karşılaştırmaya göre ENERGY METER 700-PN-24, özellikle endüstriyel ağ entegrasyonu, PROFINET haberleşme, Ethernet tabanlı izleme ve gelişmiş ölçüm ihtiyaçları olan projelerde daha uygun bir çözümdür.
Ürün Seçiminde Dikkat Edilmesi Gerekenler
ENERGY METER 700-PN-24 seçimi yapılırken uygulamanın teknik ihtiyaçları doğru değerlendirilmelidir. Bu model, gelişmiş özelliklere sahip olduğu için özellikle endüstriyel otomasyon ve merkezi enerji izleme sistemlerinde tercih edilmelidir.
Seçim yaparken kontrol edilmesi gerekenler
- Uygulama 1 fazlı mı, 3 fazlı mı?
- Şebeke yapısı 3 telli mi, 4 telli mi?
- Akım trafosu oranı doğru seçildi mi?
- 5000 A’ya kadar ölçüm ihtiyacı var mı?
- Kaçak akım ölçümü gerekiyor mu?
- Sıcaklık girişi kullanılacak mı?
- Analog giriş ihtiyacı var mı?
- Harmonik ölçüm gerekiyor mu?
- THD-U ve THD-I takibi isteniyor mu?
- PROFINET haberleşme gerekli mi?
- Siemens PLC veya TIA Portal entegrasyonu yapılacak mı?
- Ethernet ve Web Server ihtiyacı var mı?
- Modbus RTU veya Modbus TCP/IP kullanılacak mı?
- SNMP desteği gerekiyor mu?
- Dijital giriş ve çıkış ihtiyacı var mı?
- ecoExplorer go® yazılımı kullanılacak mı?
- Ön panel montajı isteniyor mu?
- 24 V veya 24 – 90 V AC/DC besleme altyapısı uygun mu?
Bu kontroller doğru yapıldığında, ENERGY METER 700-PN-24 enerji metresi güç kalitesi izleme, pano enerji yönetimi, kaçak akım takibi ve endüstriyel haberleşme entegrasyonu gerektiren projelerde güçlü bir çözüm sunar.
Mühendislik Desteği ve İndirme Dosyaları
Weidmüller ENERGY METER 700-PN-24 enerji metresi için mühendislik verileri, CAD dosyaları, yazılım araçları, cihaz açıklamaları, kullanım kılavuzları, uygulama notları, sertifika ve uygunluk belgeleri üretici tarafından sunulmaktadır. Aşağıdaki bağlantılar üzerinden ilgili teknik dokümanlara ulaşabilirsiniz.
Mühendislik Verileri
| Dosya Türü | Açıklama | Boyut | Link |
|---|---|---|---|
| DWG / ZIP | CAD data | 102 KB | https://assets.dam.weidmueller.com/assets/api/0bfafd11-5a6b-459b-849b-c3f836a66c8b/original/2500870000_DWG.zip |
| DXF / ZIP | CAD data | 63 KB | https://assets.dam.weidmueller.com/assets/api/d29ddbbe-515e-4ab4-92cc-24e9be9ca637/original/2500870000_DXF.zip |
| STEP / STP | CAD data | 4 MB | https://assets.dam.weidmueller.com/assets/api/4d49b9aa-e5ba-47a0-9d7a-1d1b33880c81/original/2500870000.stp |
CADENAS Verileri
| Platform | Açıklama | Dil | Link |
|---|---|---|---|
| CADENAS eCATALOG | ENERGY METER 700-PN-24 ürün kataloğu | EN | https://weidmueller-embedded.partcommunity.com/?catalog=weidmueller_qs&part=2500870000 |
Yazılım Desteği
| Dosya Türü | Açıklama | Boyut | Link |
|---|---|---|---|
| EXE | ecoExplorer go® 9.2.0 Win64 | 626 MB | https://assets.dam.weidmueller.com/assets/api/bef59935-0d57-4c01-ad13-40b96051f435/original/ecoexgo-9.2.0-win64.exe |
| ZIP | GSDML PROFINET Runtime Software | 9 KB | https://assets.dam.weidmueller.com/assets/api/fed1d3ba-61db-4e3b-9982-ef08e1edcea8/original/GSDML-V2.31-Weidmueller-EM700-PN-20180412.zip |
| XLSX | Modbus Adres Listesi EM 700 PN | 148 KB | https://assets.dam.weidmueller.com/assets/api/9c7e0ac6-3500-4b90-aa7f-d6c29c16b122/original/Modbus%20Adressliste%20EM%20700%20PN.xlsx |
Kullanıcı Dokümantasyonu
| Dosya Türü | Açıklama | Boyut / Dil | Link |
|---|---|---|---|
| ZIP | Manual Energy Meter 700 German-English | 7 MB | https://assets.dam.weidmueller.com/assets/api/6a82f8b6-50ec-4234-a1b6-45355e3e99ad/original/Manual_Energy_Meter_700_deutsch-english.zip |
| IS EM 700-PN DE/EN | 1 MB / EN | https://assets.dam.weidmueller.com/assets/api/342f0a02-dd58-4beb-a6a1-052cdc8e52c0/original/IS%20EM%20700-PN%20DE_EN%2024_230.pdf | |
| AppNote EM700-PN Siemens PLC TIA Portal V14 EN | 4 MB | https://assets.dam.weidmueller.com/assets/api/1aff73c2-2941-44bb-ae14-1cdc069b61e2/original/AppNote_EM700-PN_SIEMENS_PLC_TIA_PORTAL_V14_EN.PDF | |
| Manual ecoExplorer go English | 6 MB | https://assets.dam.weidmueller.com/assets/api/fc81a6e2-fe6f-4f4b-8bd0-35abf4a0d474/original/2008050000_03_02-2018_MAN_ECOEXPLORER_GO_EN.pdf |
Sertifika, Uygunluk Belgesi ve Katalog
| Dosya Türü | Açıklama | Boyut / Dil | Link |
|---|---|---|---|
| Certificate PROFINET | 195 KB | https://assets.dam.weidmueller.com/assets/api/538689b4-6efc-486e-a340-f3e1976a575b/original/Certificate_PROFInet.pdf | |
| Certificate PROFIenergy | 201 KB | https://assets.dam.weidmueller.com/assets/api/950ca241-9622-4d85-8875-8c32bdfc979a/original/Certificate_PROFIenergy.pdf | |
| Declaration of Conformity | 589 KB | https://assets.dam.weidmueller.com/assets/api/5ca2f29f-c897-422c-af0d-02474f507a8b/original/DE_PM_1300_211004.pdf | |
| Katalog | Weidmüller Technical Product Catalogues | EN | https://www.weidmueller.com/int/service/technical_product_catalogues.jsp |
TİO Otomasyon ile Weidmüller ENERGY METER 700-PN-24 Çözümleri
TİO Otomasyon olarak endüstriyel otomasyon, elektrik pano malzemeleri, enerji ölçüm cihazları ve ölçüm-izleme ürünlerinde profesyonel ürün tedariki ve teknik destek sunuyoruz.
Weidmüller ENERGY METER 700-PN-24 enerji metresi için ürün seçimi, teknik bilgi, stok durumu ve fiyat teklifi konusunda bizimle iletişime geçebilirsiniz.
Enerji metresi, enerji ölçer, enerji sayacı, PROFINET enerji metresi, Modbus RTU enerji metresi, Modbus TCP/IP enerji metresi, Ethernet enerji metresi, Web Server destekli enerji metresi, kaçak akım ölçümlü enerji metresi, harmonik ölçüm cihazı ve pano tipi ölçüm cihazı ihtiyaçlarınızda uygulamanıza uygun ürünü belirlemek için TİO Otomasyon satış ekibinden destek alabilirsiniz.
