Ürün Tanımı ve Genel Bakış

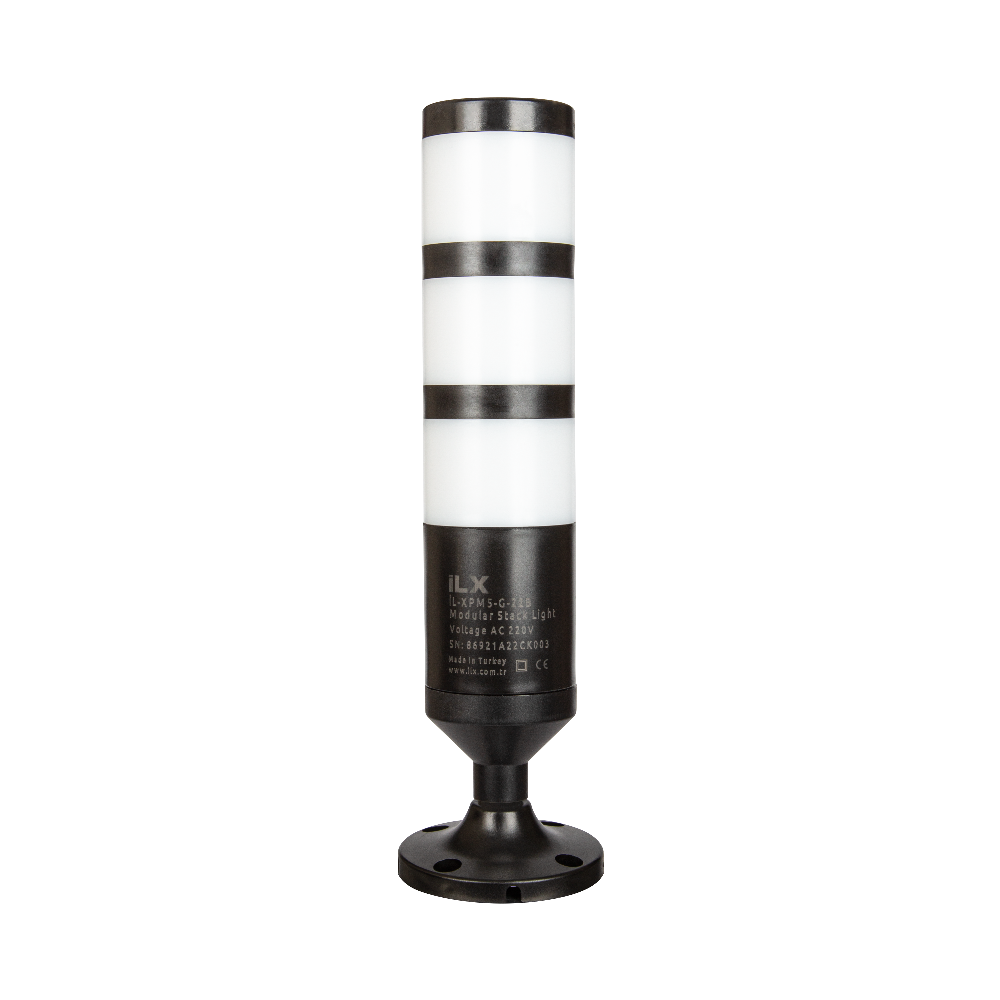

3 Katlı Tabana Montaj PM5 Ø50 Modüler Işıklı Kolon, endüstriyel otomasyon sistemlerinde makine durumu, proses aşamaları ve operatör yönlendirmeleri için üç kademeli görsel ve sesli uyarı sağlayan, taban montajına uygun modüler bir ikaz lambasıdır. Ø50 mm çaplı kompakt yapısı sayesinde pano üstü, makine tablası ve üretim istasyonlarında düzenli ve net bir uyarı mimarisi oluşturur.
Yerli üretim İLX markasına ait İL-XPM5 serisi, makina sanayi ve endüstriyel otomasyon sektöründe modüler yapısı, dayanıklı ABS gövdesi ve uzun ömürlü LED teknolojisiyle yaygın olarak tercih edilmektedir.
Modüler Yapı ve Kullanım Avantajı
Değiştirilebilir Işık Modülleri
PM5 serisinin modüler LED mimarisi sayesinde üç katın her biri bağımsız olarak değiştirilebilir. Renk kombinasyonları uygulamaya göre kolayca düzenlenir. Bu yapı bakım süreçlerini hızlandırır ve işletme sürekliliğini destekler.
Çalışma Modları
Her kat sabit veya flaşör modunda çalışacak şekilde yapılandırılabilir. İlgili katın çalışma şekli, ürün içerisindeki switch üzerinden ayrı ayrı ayarlanır. Bu sayede farklı proses aşamaları net biçimde ayırt edilebilir.
Elektriksel Özellikler ve Performans
Geniş Voltaj Uyumluluğu
12V DC, 24V DC ve 85–265V AC çalışma seçenekleri sayesinde pano içi ve saha uygulamalarında geniş uyumluluk sunar. Tek ürün ile farklı besleme altyapılarında kullanım imkânı sağlar.
Sesli İkaz
92 dB ses seviyesine sahip buzzer, kesik kesik veya sürekli çalışma modlarında kullanılabilir. Görsel uyarı, sesli ikaz ile desteklenerek operatör farkındalığı artırılır.
Mekanik Yapı ve Montaj
Dayanıklı ABS Gövde
ABS gövde ve taban yapısı, hafifliğin yanında endüstriyel ortamlara uygun mekanik dayanım sunar. LED modüller mekanik darbe ve titreşimlere karşı yüksek direnç gösterir.
Tabana Montaj Avantajı
Tabana montaj uyumlu yapı, ışıklı kolonun makine tablası, pano üstü veya düz yüzeylere sağlam şekilde sabitlenmesini sağlar. Duvar, döner ve M30 somun montaj seçenekleriyle de uyumludur ve farklı uygulamalara esneklik kazandırır.
Elektriksel Bağlantı ve Kurulum Kolaylığı
Kablolu bağlantı veya M12 erkek konnektör seçenekleri ile farklı otomasyon altyapılarına hızlı entegrasyon sağlanır. Kablo bağlantıları hazır halde teslim edilir ve montaj süresini kısaltır.
Kapalı alan kullanımları için uygundur. Kullanılmayan kabloların izole edilmesi önerilir.
Hata Kodu ve Arıza Teşhisi
PM5 serisi ışıklı kolonlar kendi içinde dijital hata kodu üretmez. Arıza teşhisi genellikle harici kontrol ekipmanları üzerinden yapılır.
Bu görsel üzerinden bağlantı, besleme ve kat tetikleme hataları hızlı şekilde analiz edilebilir.
Koruma Sınıfı ve Enerji Verimliliği
IP65 Koruma
IP65 koruma sınıfı sayesinde toz ve suya karşı dayanıklıdır. Kapalı alan endüstriyel uygulamalarda güvenle kullanılabilir.
Enerji Verimli LED Teknolojisi
Modül başına maksimum 1.5 W güç tüketimi ile enerji tasarrufu sağlar. Uzun ömürlü LED yapısı bakım ihtiyacını minimum seviyeye indirir.
Kullanım Alanları
-
Makine ve otomasyon sistemleri
-
Proses takibi ve üç kademeli durum bildirimleri
-
Pano üstü ve makine tablası uygulamaları
-
Operatör yönlendirme ve uyarı sistemleri
Kod Anahtarı (Code Key)
PM5 serisi ışıklı kolonlarda voltaj, kat sayısı, buzzer ve bağlantı seçeneklerinin doğru şekilde belirlenmesini sağlar.
Kullanım Kılavuzu ve Teknik Bilgi
Ürünün montajı, elektriksel bağlantıları ve kullanım detayları için teknik dokümana buradan ulaşabilirsiniz.
