Topraklama Klemensi ve Ekranlama konusu, panoda “çalışıyor” görünen sistemin sahada neden arıza ürettiğini açıklayan en kritik başlıklardan biridir. Çünkü EMC kaynaklı problemler çoğu zaman net bir hata vermez. Sinyal sapması, aralıklı kesinti, habersiz reset ve haberleşme kopması gibi “sinir bozucu” davranışlar üretir. Bu problemlerin büyük bir kısmı, PE düzeni ve kablo ekranlarının yanlış yönetilmesinden çıkar.
Eğer ray klemens temelini baştan görmek istersen: /ray-klemens-nedir
Topraklama klemensi nedir?
Topraklama klemensi (PE klemensi), panoda koruma iletkenini (PE) DIN ray üzerinde güvenli şekilde toplamak ve toprak bara/şase ile düşük empedanslı bağlantı kurmak için kullanılan ray klemens tipidir. PE hattı; kaçak akım, izolasyon hatası veya arıza anında enerjinin güvenli şekilde taşınmasını sağlar. Bu yüzden PE klemensi “düzen” kadar “güvenlik” unsurudur.
Ekran (shield) topraklaması nedir?
Ekranlama (shielding), özellikle motor kabloları, analog sinyaller ve haberleşme hatlarında elektromanyetik gürültüyü azaltmak için kablonun ekran örgüsünün doğru şekilde toprağa bağlanmasıdır. Burada kritik kelime “doğru şekilde”dir. Çünkü ekranı yanlış bağlamak, gürültüyü azaltmak yerine panoya taşır.
PE klemensi ve ekranlama neden gereklidir?
Topraklama Klemensi ve Ekranlama doğru kurgulanmadığında pano çalışsa bile şu problemler sık görülür:
- PLC’de aralıklı giriş/çıkış hataları ve yanlış tetiklemeler
- Analog sinyallerde dalgalanma, offset ve ölçüm sapması
- RS485/Profinet/Ethernet gibi haberleşmelerde kopma ve paket kaybı
- Sürücülerde (VFD) parazit, reset, kontrol kartı hataları
- Şase üzerinde dolaşan kaçak akımlar ve beklenmedik trip’ler
Doğru PE klemensi düzeni nasıl kurulur?
Aşağıdaki yaklaşım, pano servis edilebilirliğini de artırır:
1) PE hattını ayrı bir “omurga” gibi planla
PE klemenslerini DIN ray üzerinde bir grup olarak ayır. Karışık bir terminal şeridinde PE’yi aramak bakımda zaman kaybettirir.
2) Toprak bağlantısını düşük empedanslı yap
PE klemensinden şaseye/toz baraya bağlantı “kısa, geniş ve temiz temaslı” olmalı. İnce ve uzun kablolar, EMC açısından istenmeyen empedans oluşturur.
3) PE ile 0V’u aynı şey sanma
Kontrol devresinin 0V’u ile koruma topraklaması (PE) farklı kavramlardır. Bazı sistemlerde tek noktadan referanslama yapılır; fakat “rastgele her yerde birleştirme” gürültü ve arıza üretir.
4) Etiketleme ve numaralandırma standardı kur
PE hatları özellikle saha tarafında çok noktaya çıkar. Numaralandırma yoksa arıza bulma süresi uzar.
Ekranlama (shield) nasıl yapılmalı?
Ekranlamada iki önemli karar vardır: nereden bağlayacağın ve nasıl bağlayacağın.
1) “Kısa 360° bağlantı” mantığını hedefle
Ekran örgüsünü uzun pigtail (ince kuyruk) ile bağlamak çoğu senaryoda ekranlama etkisini düşürür. Mümkün olduğunda ekranı 360° yüzey temasla şaseye taşıyan kelepçe/klips mantığı daha etkilidir.
2) Kablo tipine göre yaklaşımı ayır
- Motor kabloları (VFD): ekranlama kritiktir; şaseye sağlam, düşük empedanslı bağlanmalıdır.
- Analog sinyaller: gürültüye en hassas hatlardır; ekranlama ve güzergâh planı önemlidir.
- Haberleşme: ekranlamanın doğru sonlandırılması kopmaları azaltır.
3) Sinyal kablosu ile güç kablosunu ayır
Motor kablosu, kontaktör hattı gibi güç kablolarını; analog/iletişim kablolarından mümkün olduğunca ayrı tut. Aynı kanaldan yürütmek, ekranlama yapsan bile problemi büyütebilir.
Seri devamı: Bu konuyu tamamlayan rehberler
Bu yazı ana makalenin parçasıdır: /ray-klemens-nedir
Konuyu tam kurmak için şu sayfalar birlikte okunur:
- Vidalı vs yaylı seçim: /vidali-klemens-yayli-klemens-farki
- Kesit–akım seçimi: /klemens-kesit-akim-secimi
- Köprüleme ve 24V/0V dağıtımı: /klemens-kopruleme-jumper
- Ayırıcı klemensle arıza tespiti: /ayirici-klemens-ne-ise-yarar
- Sigortalı klemens: /sigortali-klemens-nedir
Sık yapılan hatalar (Tablo)
| Hata | Sahadaki Sonuç | Hızlı Çözüm |
|---|---|---|
| Ekranı uzun pigtail ile toprağa almak | Ekran etkisi düşer, parazit artar | Mümkünse 360° temas sağlayan bağlantı kullan |
| PE klemenslerini karışık terminal şeridine yaymak | Bakımda PE takibi zorlaşır | PE klemenslerini ayrı grup/omurga yap |
| 0V ile PE’yi rastgele birden fazla noktada birleştirmek | Toprak döngüsü, gürültü ve aralıklı arızalar | Referans noktası gerekiyorsa tek noktadan planla |
| Güç kabloları ile sinyal kablolarını aynı kanaldan yürütmek | Analog sapma, haberleşme kopması | Güzergâhları ayır, mesafe ve ayrım uygula |
| Ekran uçlarını “boşta” bırakmak veya düzensiz sonlandırmak | Parazit toplanır, stabilite düşer | Kablo tipine göre doğru sonlandırma standardı koy |
| Şase temas noktalarını boyalı/oksitli bırakmak | Temas direnci artar, EMC bozulur | Temas yüzeyini temizle, doğru bağlantı elemanı kullan |
Sıkça Sorulan Sorular
- Topraklama Klemensi ve Ekranlama aynı şey mi?
Hayır. PE klemensi güvenlik ve koruma topraklamasıdır; ekranlama ise paraziti azaltmak için ekran örgüsünün doğru şekilde toprağa taşınmasıdır. - PE ile 0V’u birleştirmek doğru mu?
Duruma göre tek noktadan referanslama yapılabilir; fakat rastgele çok noktadan birleştirmek gürültü ve arıza üretir. - Ekranı tek uçtan mı çift uçtan mı bağlamalıyım?
Uygulamaya göre değişir. Motor/sürücü gibi yüksek parazitli hatlarda ekranlama yaklaşımı farklı, hassas analog hatlarda farklıdır. - Ekranlı kablo kullanmak tek başına yeterli mi?
Hayır. Güzergâh planı, kısa bağlantı ve doğru sonlandırma olmazsa ekran kablo paraziti taşıyabilir. - Haberleşme kopmalarında PE ve ekranlamayı kontrol etmeli miyim?
Evet. EMC kaynaklı kopmalar çok yaygındır. Önce güzergâh, ekran sonlandırma ve şase temasları kontrol edilir.
Sonuç
Topraklama Klemensi ve Ekranlama, panonun yalnızca güvenlik tarafını değil, sistemin kararlılığını da belirler. PE düzeni planlı kurulduğunda ve ekranlar düşük empedanslı, doğru şekilde sonlandırıldığında; aralıklı arızalar, analog sapmalar ve haberleşme kopmaları ciddi ölçüde azalır. Özetle Topraklama Klemensi ve Ekranlama, “çalışıyor” görünen panoyu “stabil çalışan” panoya çeviren kritik uygulamadır.

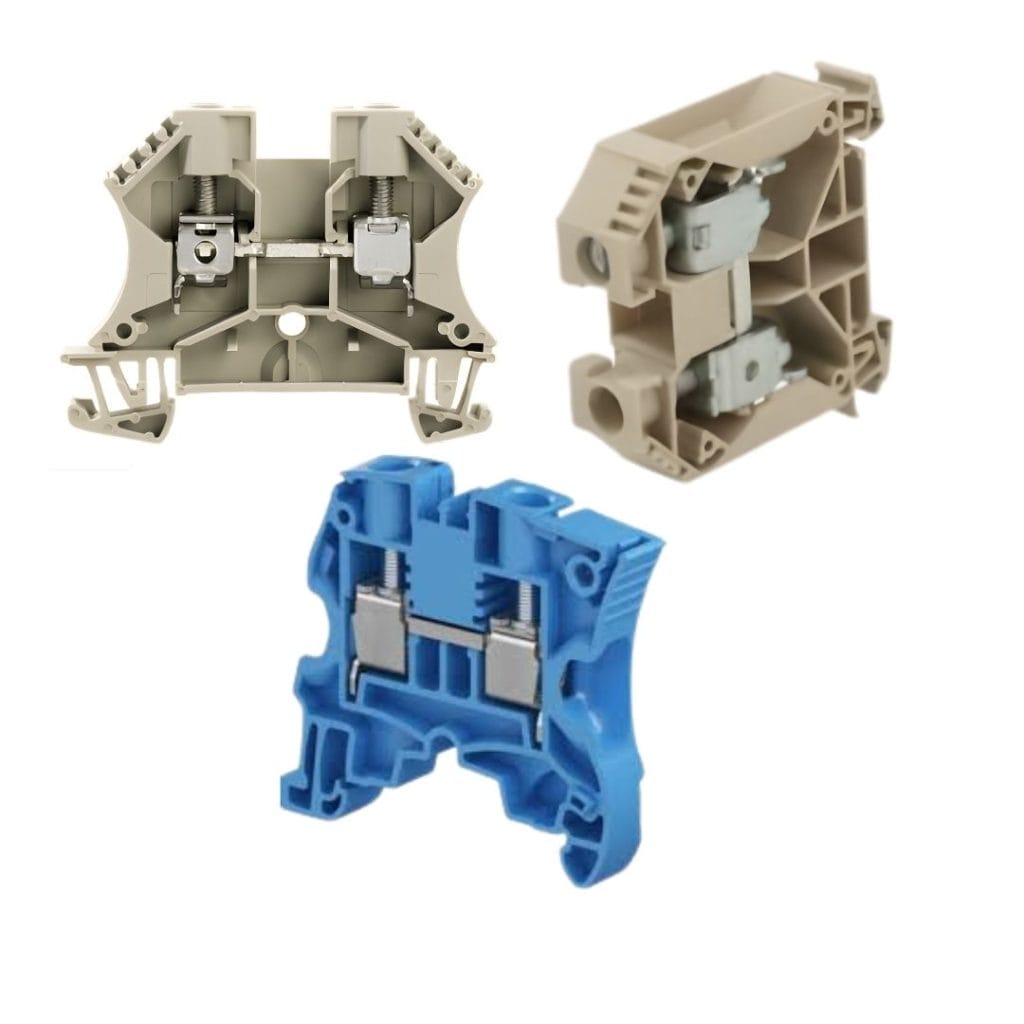

Klemens ürünleri ve çeşitleri
