LS eX2P SERİSİ HMI EKRAN

eXP2 Serisi HMI (İnsan Makine Arayüzü), LS’nin XGT Panel serisinin ikinci nesil modellerinden biridir. Bu panel, endüstriyel otomasyon uygulamaları için tasarlanmış bir kontrol ve görselleştirme cihazıdır.

eXP2 Portre Modu

Dikey Montaj mevcuttur
XP-Builder’daki ayar: [ORTAK]-[Proje Özellik Ayarı]

eXP2 PDF Görüntüleyici

XGT Panel üzerinde PDF dosyaları görüntülenebilir. Bir alarm durumunda, alarmın sorun giderme içeriği sahada bir PDF dosyası olarak kontrol edilebilir. FTP sunucusundaki PDF dosyaları, bir PDF görüntüleyici nesnesi kullanılarak görüntülenebilir.

eXP2 FTP İstemcisi

FTP istemcisi; FTP sunucusuna bağlanabilen, sunucudaki dosya ve dizin listesini gösterebilen bir nesnedir. Seçilen dosyayı indirebilir ve FTP sunucusundaki PDF dosyaları, bir PDF görüntüleyici nesnesi kullanılarak görüntülenebilir.

eXP2 VNC Görüntüleyici

VNC Görüntüleyiciyle, PC veya HMI’yi uzaktan izleyin. XP-Manager kullanarak HMI’ye VNC sunucusu indirilir. PC’nize evrensel bir VNC sunucusu (Ultra VNC, Real VNC vb.) kurun. Projeye ‘VNC Görüntüleyici’ nesnesi ekleyin.

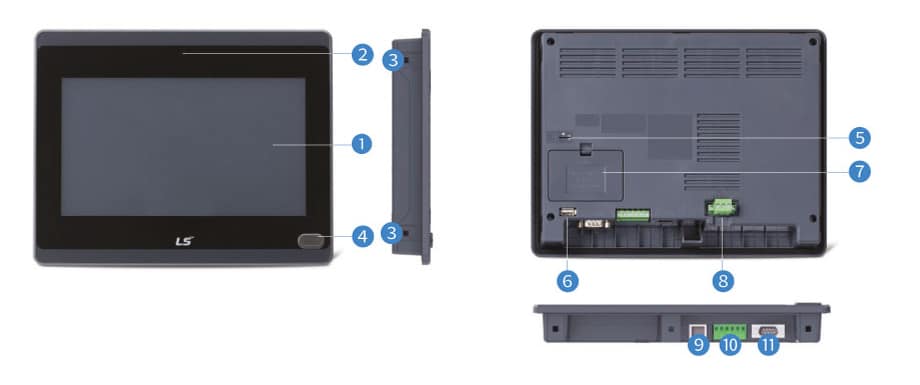

eXP2 Donanım Açıklayıcı

① Ön Ekran · Analog Dokunmatik panel
② Güç Durumu LED’i · HMI durum göstergesi (Açık: Mavi)
③ Panel Montaj Deliği · Montaj braketi
④ USB Aygıtı · Kayıt / Tarif / Ekran veri yedekleme · Proje indirme / yükleme · Proje dosyası yükleme · XGT Panel güncellemesi
⑤ Micro SD Kart · Alarm / kayıt / tarif gibi verilerin yedeklenmesi ve ekran verilerinin depolanması · Proje veri gönderme / alma, XP-runtime gönderme
⑥ USB Host · USB bellek bağlantısı: kayıt / tarif / ekran veri yedekleme · Proje veri transferi / yedekleme · Kullanıcı arabirimi bağlantısı: fare / klavye · Yazıcı bağlantısı
⑦ Pil Kapağı · Sıfırlama anahtarı, yedek pil, ayar anahtarı
Kullanım kılavuzuna başvurun.
⑧ Güç Terminali · Güç girişi (24VDC)
⑨ Ethernet Terminali · Ethernet: 10Base-T/100Base-TX
Proje veri gönderme
Yedek veri ve proje dosyası alma
XP-Runtime gönderme
PLC / kontrol cihazı ile iletişim
⑩ COM3 Konnektörü · RS-422/485: PLC veya kontrol cihazı ile iletişim
⑪ COM1, COM2 Konnektörü · RS-485, RS-232C: PLC veya kontrol cihazı ile iletişim

Model Seçenekleri:

1. eXP2-04D
   • LCD Boyutu: 10.9cm (4.3″)
   • İşletim Sistemi: WinCE 7.0 (Core)
   • İletişim/SD Bellek: Standart Model: RS-232C/RS-485/RS-422/Ethernet
   • Güç: DC24V
   • Sertifikalar: IP66, UL Tip 4X
2. eXP2-05D
   • LCD Boyutu: 14.2cm (5.6″)
   • İşletim Sistemi: WinCE 7.0 (Core)
   • İletişim/SD Bellek: Standart Model: RS-232C/RS-485/RS-422/Ethernet
   • Güç: DC24V
   • Sertifikalar: IP66, UL Tip 4X
3. eXP2-05D2
   • LCD Boyutu: 14.2cm (5.6″)
   • İşletim Sistemi: WinCE 7.0 (Pro)
   • İletişim/SD Bellek: İleri Model: RS-232C/RS-485/RS-422/Ethernet/Micro SD
   • Güç: DC24V
   • Sertifikalar: CE, UL(cUL), KC
4. eXP2-07D
   • LCD Boyutu: 17.8cm (7″)
   • İşletim Sistemi: WinCE 7.0 (Core)
   • İletişim/SD Bellek: Standart Model: RS-232C/RS-485/RS-422/Ethernet
   • Güç: DC24V
   • Sertifikalar: IP66, UL Tip 4X
5. eXP2-07D1
   • LCD Boyutu: 17.8cm (7″)
   • İşletim Sistemi: WinCE 7.0 (Pro)
   • İletişim/SD Bellek: Standart Model: RS-232C/RS-485/RS-422/Ethernet
   • Güç: DC24V
   • Sertifikalar: CE, UL(cUL), UL Tip 4X, KC
6. eXP2-07D2
   • LCD Boyutu: 17.8cm (7″)
   • İşletim Sistemi: WinCE 7.0 (Pro)
   • İletişim/SD Bellek: İleri Model: RS-232C/RS-485/RS-422/Ethernet/Micro SD
   • Güç: DC24V
   • Sertifikalar: CE, UL(cUL), KC
7. eXP2-10D
   • LCD Boyutu: 25.9cm (10.1″)
   • İşletim Sistemi: WinCE 7.0 (Core)
   • İletişim/SD Bellek: Standart Model: RS-232C/RS-485/RS-422/Ethernet
   • Güç: DC24V
   • Sertifikalar: IP66, UL Tip 4X
8. eXP2-10D1
   • LCD Boyutu: 25.9cm (10.1″)
   • İşletim Sistemi: WinCE 7.0 (Pro)
   • İletişim/SD Bellek: Standart Model: RS-232C/RS-485/RS-422/Ethernet
   • Güç: DC24V
   • Sertifikalar: CE, UL(cUL), UL Tip 4X, KC
