Açıklama

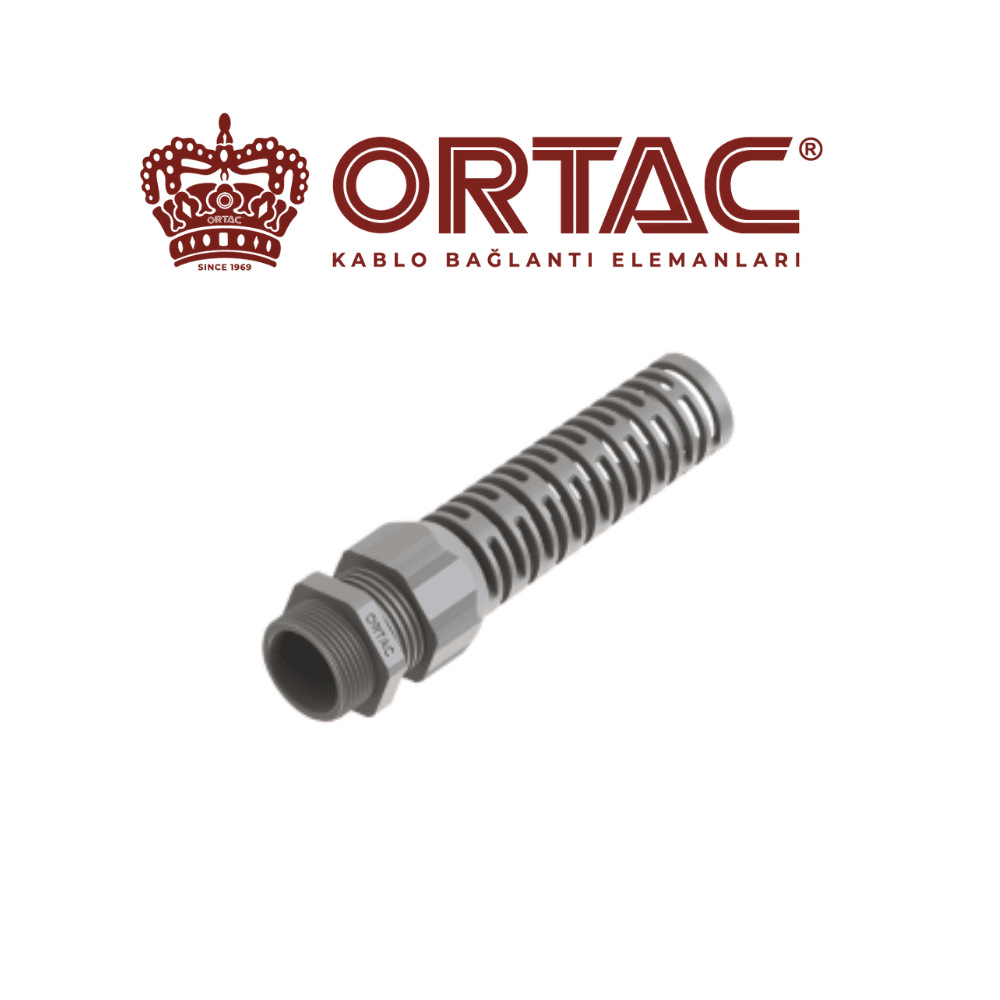

Spiral Uçlu Polyamid Kablo Rakorları (PG Serisi), hareketli kablo uygulamalarında kıvrılma, bükülme veya kopma risklerini ortadan kaldırmak için tasarlanmıştır.
Esnek spiral yapısı, kablonun yön değiştirmesini destekleyerek mekanik yüklenmeleri azaltır ve kablo ömrünü uzatır.
Rakorun TPV contası, yüksek kıvrılma dayanımı ve titreşim koruması sunarken, Polyamid PA6 V2 gövde yapısı kimyasallara, UV ışınlarına ve yüksek sıcaklıklara karşı mükemmel dayanıklılık sağlar.
IP68 koruma sınıfı ile su ve toz girişine karşı tam sızdırmazlık sunar. Özellikle robotik sistemler, makine hatları ve otomasyon alanlarında ideal çözümdür.
🔹 Kapak: Polyamid PA6 V2
🔹 Conta: TPV (kıvrılma dayanımı için özel conta)
🔹 Gövde: Polyamid PA6 V2
🔹 Bağlantı Dişi: PG (DIN 40430)
🔹 Koruma Sınıfı: IP68 – 5 bar (O-ring ile)
🔹 Sıcaklık Aralığı: -20°C / +100°C (kısa süreli +150°C)
🔹 Özellikler:
• Spiral başlık ile kıvrılma dayanımı
• Esnek kablolar için uygun
• Antivibrasyon koruması
• UV dayanımı (talep halinde)
• Kolay montaj
• Halojen free
Teknik Tablo – Standart Spiral Uçlu PG Kablo Rakorları
| Thread | Gray Code (RAL 7001) | L. Gray Code (RAL 7035) | Black Code (RAL 9005) | H (mm) | GL (mm) | Wrench (mm) | Clamping Range (mm) |
|---|---|---|---|---|---|---|---|
| PG 7 | ORG 19 | ORL 19 | ORB 19 | 57 | 8 | 15 | 3 – 6,5 |
| PG 9 | ORG 20 | ORL 20 | ORB 20 | 70 | 8 | 19 | 4 – 8 |
| PG 11 | ORG 21 | ORL 21 | ORB 21 | 81 | 8 | 22 | 5 – 10 |
| PG 13,5 | ORG 22 | ORL 22 | ORB 22 | 89 | 9 | 24 | 6 – 12 |
| PG 16 | ORG 23 | ORL 23 | ORB 23 | 107 | 9 | 27 | 10 – 14 |
| PG 21 | ORG 24 | ORL 24 | ORB 24 | 124 | 11 | 33 | 13 – 18 |
Teknik Tablo – Uzun Diş Spiral Uçlu PG Kablo Rakorları
| Thread | Gray Code (RAL 7001) | L. Gray Code (RAL 7035) | Black Code (RAL 9005) | H (mm) | GL (mm) | Wrench (mm) | Clamping Range (mm) |
|---|---|---|---|---|---|---|---|
| PG 7 | ORG 19L | ORL 19L | ORB 19L | 57 | 15 | 15 | 3 – 6,5 |
| PG 9 | ORG 20L | ORL 20L | ORB 20L | 70 | 15 | 19 | 4 – 8 |
| PG 11 | ORG 21L | ORL 21L | ORB 21L | 81 | 15 | 22 | 5 – 10 |
| PG 13,5 | ORG 22L | ORL 22L | ORB 22L | 89 | 15 | 24 | 6 – 12 |
| PG 16 | ORG 23L | ORL 23L | ORB 23L | 107 | 15 | 27 | 10 – 14 |
| PG 21 | ORG 24L | ORL 24L | ORB 24L | 124 | 15 | 33 | 13 – 18 |
