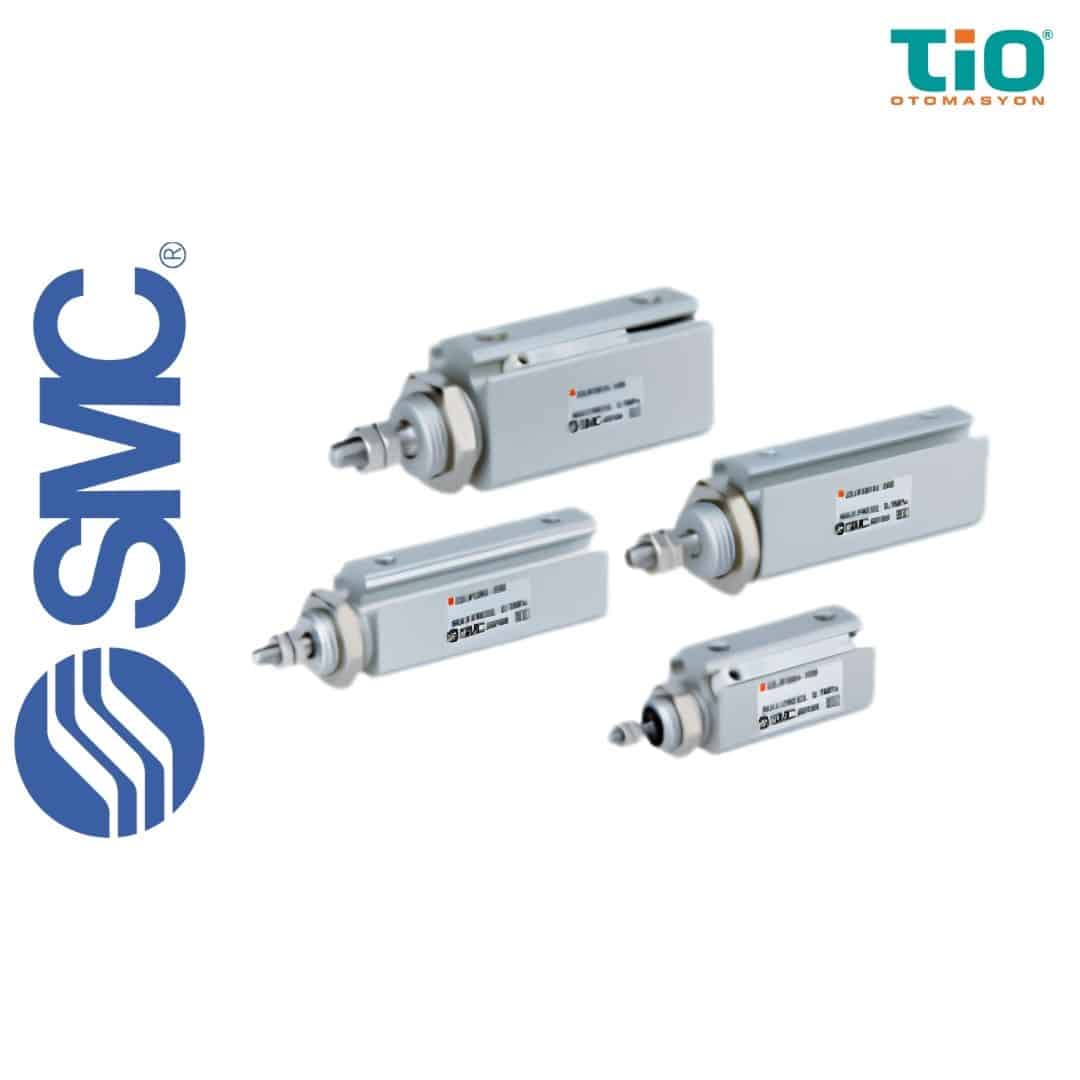

SMC CJP2 Pin Silindir Nedir?
SMC CJP2 pin silindir, çift etkili çalışma prensibine sahip minyatür bir hava silindiridir. Piston milinin dışarı ve içeri hareketi ayrı hava bağlantılarından verilen basınçlı havayla kontrol edilir.
Çift etkili çalışma sayesinde:
- Pistonun ileri ve geri hareketi hava basıncıyla yapılır.
- Her iki hareket yönünün hızı ayrı ayrı ayarlanabilir.
- Geri dönüş için yay kuvvetine ihtiyaç duyulmaz.
- İtme ve çekme hareketlerinde kontrollü kuvvet elde edilir.
- Tekrarlanabilir makine çevrimleri oluşturulabilir.
SMC CJP2 pin silindir, önceki nesil minyatür pin silindirlerle karşılaştırıldığında daha kısa ve hafif bir gövde yapısına sahiptir. Alüminyum gövde kullanımı sayesinde makine içindeki montaj alanı ve hareketli mekanizma ağırlığı azaltılabilir.
CJP2 ve CDJP2 Kodlarının Anlamı
| Kod | Açıklama |
|---|---|
| CJP2 | Standart çift etkili tek milli pin silindir |
| CDJP2 | Dahili mıknatıslı ve konum algılama sensörüyle kullanılabilen model |
| C(D)JP2 | CJP2 ve CDJP2 modellerini birlikte ifade eden genel seri adı |
| B | Temel montaj |
| F | Flanş bağlantısı |
| L | Ayak bağlantısı |
| D | Çatallı bağlantı |
| T | Muylulu bağlantı |
Piston konumunun PLC veya kontrol sistemi tarafından algılanması gerekiyorsa CDJP2 dahili mıknatıslı model tercih edilmelidir.
SMC CJP2 Pin Silindir Serisinin Öne Çıkan Avantajları
Kompakt ve Hafif Alüminyum Gövde
SMC CJP2 pin silindir serisinde hafif alüminyum gövde kullanılır. Katalog karşılaştırmasına göre yeni gövde yapısı sayesinde toplam ürün uzunluğu önceki CJP modellerine kıyasla yaklaşık 6–9,5 mm azaltılmış, ağırlık ise modele bağlı olarak yaklaşık yüzde 55–65 düşürülmüştür.
Bu yapı:
- Dar makine alanlarında montaj kolaylığı sağlar.
- Hareketli mekanizmaların toplam ağırlığını azaltır.
- Küçük fikstür ve test aparatlarını hafifletir.
- Silindirlerin birbirine yakın yerleştirilmesini kolaylaştırır.
- Kompakt otomasyon modüllerinin tasarımını destekler.
Çift Etkili Kontrollü Hareket
CJP2 serisinde pistonun iki hareket yönü de hava basıncıyla kontrol edilir.
Bu özellik özellikle:
- Küçük parçanın itilip geri çekilmesi
- Ürünün belirli konuma taşınması
- Fikstürün açılıp kapatılması
- Parçanın yuvadan çıkarılması
- Durdurucu mekanizmanın kontrollü geri alınması
gereken sistemlerde avantaj sağlar.
Kauçuk Darbe Sönümleyici
SMC CJP2 pin silindir serisinde piston hareketinin sonunda oluşan darbeyi azaltmak için kauçuk darbe sönümleyici bulunur.
Kauçuk darbe sönümleyici:
- Pistonun gövdeye çarpma etkisini azaltır.
- Hareket sonundaki sesi düşürmeye yardımcı olur.
- İç parçaların darbe yükünden korunmasını destekler.
- Küçük ve hızlı hareketlerde daha kontrollü duruş sağlar.
Ancak kauçuk darbe sönümleyici sınırsız enerji sönümleme kapasitesine sahip değildir. Hareketli yük ve piston hızı teknik sınırlar içinde tutulmalıdır.
Konum Algılama Sensörü Uyumu
Konum algılama gereken uygulamalarda CDJP2 dahili mıknatıslı model kullanılabilir.
Katalogda 4 mm çap ve 5 mm hareket mesafesine sahip kompakt modellerde dahi uygun yapı kullanıldığında iki konum algılama sensörünün takılabildiği belirtilmiştir.
Sensör kullanımı:
- Pistonun ileri konumunu algılar.
- Geri konum bilgisini PLC’ye aktarır.
- Makine çevriminin tamamlandığını doğrular.
- Sıkışma veya eksik hareket tespitine yardımcı olur.
- Proses güvenliğini artırır.
40 mm’ye Kadar Hareket Mesafesi
SMC CJP2 pin silindir, küçük gövde ölçülerine rağmen çapa göre 40 mm’ye kadar hareket mesafesi sunar.
Özellikle 10 ve 16 mm çaplı modellerde 5–40 mm arasındaki seçenekler, kompakt bir silindirden daha uzun hareket alınmasına imkân verir.
Geniş Montaj Seçenekleri
CJP2 serisinde temel montajın yanında flanş, ayak, çatallı ve muylulu bağlantı seçenekleri bulunur.
Bu çeşitlilik silindirin:
- Dikey yüzeye
- Yatay makine tabanına
- Mafsallı mekanizmaya
- Döner bağlantı noktasına
- Kompakt gövde yuvasına
uyarlanmasını kolaylaştırır.
SMC CJP2 Pin Silindir Teknik Özellikleri
| Teknik Özellik | Değer |
| Ürün adı | SMC CJP2 pin silindir |
| Seri | CJP2 / CDJP2 |
| Ürün grubu | Kompakt pin silindir |
| Çalışma tipi | Çift etkili |
| Mil tipi | Tek milli |
| Delik çapı | 4, 6, 10, 16 mm |
| Akışkan | Hava |
| Deney basıncı | 1,05 MPa |
| En yüksek çalışma basıncı | 0,7 MPa |
| En düşük çalışma basıncı | 4 mm: 0,15 MPa / 6 mm: 0,12 MPa / 10–16 mm: 0,06 MPa |
| Çalışma sıcaklığı | Sensörsüz: -10 ila 70 °C / sensörlü: -10 ila 60 °C |
| Yağlama | Yağsız çalışmaya uygun |
| Piston hızı | 10–500 mm/s |
| Darbe sönümleme | Kauçuk darbe sönümleyici |
| Hareket mesafesi toleransı | +1,0 / 0 mm |
| Diş toleransı | JIS Sınıf 2 |
| Piston mili ucu | Dişli veya dişsiz |
| Montaj | Temel, flanş, ayak, çatallı ve muylulu |
| Konum algılama sensörü | CDJP2 dahili mıknatıslı modelle uyumlu |
| Gövde | Hafif alüminyum |
| Kullanım alanı | Kısa hareketli kompakt pnömatik uygulamalar |
Delik Çapı ve Hareket Mesafesi Seçenekleri
| Delik Çapı | Standart Hareket Mesafeleri |
| 4 mm | 5, 10, 15, 20 mm |
| 6 mm | 5, 10, 15, 20, 25 mm |
| 10 mm | 5, 10, 15, 20, 25, 30, 35, 40 mm |
| 16 mm | 5, 10, 15, 20, 25, 30, 35, 40 mm |
Ürün sayfasında genel olarak 5–40 mm hareket mesafesi seçenekleri ifadesi kullanılabilir. Ancak en yüksek hareket mesafesi çaplara göre değişir:
- 4 mm çapta en fazla 20 mm
- 6 mm çapta en fazla 25 mm
- 10 ve 16 mm çaplarda en fazla 40 mm
4 mm Çap İçin Önemli Not
4 mm çaplı SMC CJP2 pin silindir yalnızca temel montaj yapısıyla kullanılabilir. Ayrıca 20 mm hareket mesafesi yalnızca standart model yapısında bulunabilir. Dahili mıknatıslı CDJP2 seçeneğinde kullanılabilir hareket mesafeleri sipariş koduna göre ayrıca kontrol edilmelidir.
Çalışma Basıncı
| Delik Çapı | En Düşük Çalışma Basıncı | En Yüksek Çalışma Basıncı |
| 4 mm | 0,15 MPa | 0,7 MPa |
| 6 mm | 0,12 MPa | 0,7 MPa |
| 10 mm | 0,06 MPa | 0,7 MPa |
| 16 mm | 0,06 MPa | 0,7 MPa |
Küçük delik çaplarında teorik çıkış kuvveti sınırlıdır. Bu nedenle çalışma basıncı belirlenirken:
- Hareket ettirilecek yük
- Mekanik sürtünme
- Piston hızı
- Hortum uzunluğu
- Valf debisi
- Hat basınç kaybı
- Güvenlik katsayısı
birlikte değerlendirilmelidir.
Piston Hızı
SMC CJP2 pin silindir serisinin izin verilen piston hızı 10–500 mm/s aralığındadır.
Düşük hız sınırının 10 mm/s olması, küçük parçaların kontrollü biçimde hareket ettirilmesi gereken uygulamalarda avantaj sağlayabilir. Ancak düşük hızdaki hareket kararlılığı yük, valf, hız ayar elemanı ve hava kalitesinden etkilenebilir.
Yüksek hızda kullanımda:
- Hız ayar valfi kullanılmalıdır.
- Hareketli yük mümkün olduğunca düşük tutulmalıdır.
- Piston sert bir yüzeye çarptırılmamalıdır.
- Kauçuk darbe sönümleyicinin enerji sınırı aşılmamalıdır.
- Montaj bağlantıları düzenli olarak kontrol edilmelidir.
Teorik Çıkış Kuvveti
| Delik Çapı | Hareket Yönü | 0,3 MPa | 0,5 MPa | 0,7 MPa |
| 4 mm | İçeri hareket | 2,8 N | 4,7 N | 6,6 N |
| 4 mm | Dışarı hareket | 3,8 N | 6,3 N | 8,8 N |
| 6 mm | İçeri hareket | 6,4 N | 10,6 N | 14,8 N |
| 6 mm | Dışarı hareket | 8,5 N | 14,1 N | 19,8 N |
| 10 mm | İçeri hareket | 19,8 N | 33,0 N | 46,2 N |
| 10 mm | Dışarı hareket | 23,6 N | 39,3 N | 55,0 N |
| 16 mm | İçeri hareket | 51,8 N | 86,4 N | 121,0 N |
| 16 mm | Dışarı hareket | 60,3 N | 100,5 N | 140,7 N |
Bu değerler SMC CJP2 pin silindir serisinin farklı çalışma basınçlarında sağlayabileceği teorik itme ve çekme kuvvetlerini gösterir.
Dışarı hareket sırasında pistonun tam alanı kullanılır. İçeri hareket sırasında piston mili alanı etkili piston alanından çıkarıldığı için çekme kuvveti daha düşüktür.
Gerçek uygulamada kullanılabilecek kuvvet:
- İç sürtünme
- Hat basınç kaybı
- Piston hızı
- Mekanik yük
- Montaj eksen kaçıklığı
- Mil üzerindeki yanal kuvvet
nedeniyle teorik değerden daha düşük olabilir.
Montaj Seçenekleri
| Kod | Montaj Tipi |
| B | Temel montaj |
| F | Flanş bağlantısı |
| L | Ayak bağlantısı |
| D | Çatallı bağlantı |
| T | Muylulu bağlantı |
Temel Montaj
Temel montaj, silindirin gövde veya montaj somunu üzerinden doğrudan makineye bağlanmasını sağlar. 4 mm çaplı model yalnızca bu montaj yapısıyla sunulur.
Flanş Bağlantısı
Flanş bağlantısı silindirin dik bir makine yüzeyine bağlanması gereken uygulamalarda kullanılabilir.
Ayak Bağlantısı
Ayak bağlantısı silindirin yatay bir yüzeye gövde eksenine paralel şekilde sabitlenmesini sağlar.
Çatallı Bağlantı
Çatallı bağlantı, silindirin bağlantı noktası çevresinde sınırlı açısal hareket yapmasına imkân verir.
Muylulu Bağlantı
Muylulu bağlantı, silindir gövdesinin belirli bir eksen etrafında dönmesine izin veren mafsallı sistemlerde kullanılabilir.
Delik Çapına Göre Montaj Uygunluğu
| Delik Çapı | Temel | Flanş | Ayak | Çatallı | Muylulu |
| 4 mm | Uygun | Uygun değil | Uygun değil | Uygun değil | Uygun değil |
| 6 mm | Uygun | Uygun | Uygun | Uygun | Uygun |
| 10 mm | Uygun | Uygun | Uygun | Uygun | Uygun |
| 16 mm | Uygun | Uygun | Uygun | Uygun | Uygun |
Flanş, ayak, çatallı veya muylulu montaj gerekiyorsa 6 mm veya daha büyük çaplı modeller değerlendirilmelidir.
Konum Algılama Sensörü Uyumu
SMC CJP2 pin silindir uygulamasında konum algılama sensörü kullanılacaksa CDJP2 dahili mıknatıslı model seçilmelidir.
Başlıca sensör aileleri:
| Sensör Ailesi | Genel Özellik |
| D-A9 | Manyetik kontaklı sensör |
| D-M9 | Kompakt yarı iletken sensör |
| D-M9W | İki renk göstergeli yarı iletken sensör |
| D-M9A | Suya dayanıklı yarı iletken sensör |
Sensör Seçiminde Dikkat Edilecekler
- 4 mm çaplı modelde D-A9(V) sensör kullanılamaz.
- Sensörler ürünle birlikte gönderilebilir ancak genellikle silindire monte edilmeden sevk edilir.
- Sensörlü kullanım için standart CJP2 yerine CDJP2 modeli seçilmelidir.
- PLC giriş tipine göre NPN, PNP veya iki kablolu sensör belirlenmelidir.
- Kablo yönü ve sensör montaj alanı makine yerleşimine göre kontrol edilmelidir.
- Çok kısa hareket mesafelerinde iki sensörün algılama aralıklarının çakışmaması gerekir.
Ağırlık Bilgileri
| Hareket Mesafesi | 4 mm | 6 mm | 10 mm | 16 mm |
| 5 mm | 11 g | 16 g | 27 g | 42 g |
| 10 mm | 13 g | 18 g | 29 g | 46 g |
| 15 mm | 15 g | 21 g | 32 g | 50 g |
| 20 mm | 17 g | 23 g | 35 g | 54 g |
| 25 mm | — | 25 g | 37 g | 58 g |
| 30 mm | — | — | 40 g | 63 g |
| 35 mm | — | — | 43 g | 67 g |
| 40 mm | — | — | 45 g | 71 g |
Dahili mıknatıslı CDJP2 modeli seçildiğinde toplam ağırlığa modele göre ek ağırlık gelir. Sensör, bağlantı braketi ve mil ucu aksesuarlarının ağırlığı da sistem hesabına eklenmelidir.
Hafif gövde yapısı özellikle:
- Hareketli fikstürlerde
- Küçük robotik aparatlardaki yardımcı eksenlerde
- Yüksek çevrimli minyatür mekanizmalarda
- Taşınabilir test ekipmanlarında
avantaj sağlar.
Piston Mili Ucu Seçenekleri
CJP2 serisinde piston mili ucu dişli veya dişsiz olarak seçilebilir.
| Mil Ucu | Kullanım |
| Dişsiz mil ucu | Doğrudan itme, temas veya özel mekanik bağlantı |
| Dişli mil ucu | Mafsal, somun veya bağlantı aparatının bağlanması |
Piston miline parça takılırken:
- Mil yüzeyi penseyle tutulmamalıdır.
- Aşırı dönme momenti uygulanmamalıdır.
- Yük silindir ekseniyle hizalanmalıdır.
- Mil üzerine yanal kuvvet bindirilmemelidir.
- Bağlantı somunu uygun torkla sıkılmalıdır.
Özel Üretim Seçenekleri
| Özel Kod | Açıklama |
| -XA | Farklı piston mili ucu yapısı |
| -XB6 | 150 °C’ye kadar yüksek sıcaklığa dayanıklı silindir |
| -XB7 | Düşük sıcaklığa dayanıklı silindir |
| -XC19 | 5 mm ara parça kullanılarak oluşturulan ara hareket mesafesi |
| -XC22 | Flor kauçuk sızdırmazlık elemanlı model |
| -X1666 | Çatallı ve muylulu montajın değiştirilebildiği özel yapı |
Özel üretim seçeneği belirlenirken delik çapı, hareket mesafesi, montaj tipi ve sensör uyumluluğu ayrıca kontrol edilmelidir.
-XB6 Yüksek Sıcaklık Modeli
-XB6 modeli yüksek ortam sıcaklığı bulunan uygulamalar için değerlendirilir. Sensör, hortum, bağlantı ve valf gibi diğer sistem parçalarının da aynı sıcaklığa uygun olması gerekir.
-XB7 Düşük Sıcaklık Modeli
-XB7 düşük sıcaklık uygulamalarında kullanılabilecek özel sızdırmazlık ve yağlama yapısına sahiptir. Ortamda donma veya yoğunlaşma oluşması ayrıca önlenmelidir.
-XC22 Flor Kauçuk Sızdırmazlık
Flor kauçuk sızdırmazlık elemanları, standart NBR malzemenin uygun olmadığı bazı sıcaklık veya kimyasal ortam koşullarında değerlendirilebilir.
Kimyasal uygunluk, kullanılan maddeye göre ayrıca kontrol edilmelidir.
Yanal Yük Kontrolü
SMC CJP2 pin silindir, çok küçük çaplı ve hafif bir pin silindir olduğu için piston miline gelen yanal kuvvet sınırlı tutulmalıdır.
Yanal yük:
- Piston milinin eğilmesine
- Mil keçesinin aşınmasına
- Gövde içindeki sürtünmenin artmasına
- Hava kaçağına
- Düzensiz piston hareketine
- Ürün ömrünün kısalmasına
neden olabilir.
Özellikle 4 ve 6 mm çaplı modellerde küçük hizalama hataları bile silindir performansını etkileyebilir.
Yanal yük bulunan uygulamalarda:
- Harici doğrusal kılavuz
- Kızak mekanizması
- Mafsallı mil ucu
- Kılavuz milli silindir
kullanılması değerlendirilmelidir.
Hareket Enerjisi ve Darbe Kontrolü
Kauçuk darbe sönümleyici, hareket sonunda oluşan darbeyi azaltmaya yardımcı olur. Ancak piston yüksek hızda ağır bir yükü hareket ettiriyorsa izin verilen hareket enerjisi aşılabilir.
Hareket enerjisi değerlendirilirken:
- Hareket eden parçanın ağırlığı
- Piston hızı
- Hareket mesafesi
- Çalışma sıklığı
- Yükün mekanik bağlantısı
- Harici darbe etkisi
birlikte kontrol edilmelidir.
CJP2 doğrudan yüksek darbeli mekanik durdurucu olarak kullanılmamalıdır.
Yüksek Çalışma Frekansı ve Yoğuşma Kontrolü
Kısa hareket mesafeli ve küçük çaplı silindirler yüksek frekansta çalıştırıldığında pnömatik borulama içinde yoğuşma oluşabilir.
Yoğuşma:
- Valf ve silindir çalışmasını etkileyebilir.
- Hız ayar elemanlarında düzensizliğe neden olabilir.
- Sızdırmazlık yüzeylerini olumsuz etkileyebilir.
- Küçük çaplı hava kanallarında tıkanma veya direnç oluşturabilir.
Yüksek çevrimli ve yoğuşma riski bulunan sistemlerde hava kurutma şartları kontrol edilmeli ve uygun durumlarda IDK serisi nem kontrol tüpü gibi çözümler değerlendirilmelidir.
SMC CJP2 Pin Silindir Kullanım Alanları
SMC CJP2 pin silindir, dar alanlarda kısa ve kontrollü çift yönlü hareket gereken otomasyon uygulamalarında kullanılır.
| Kullanım Alanı | Açıklama |
| Küçük parça itme mekanizmaları | Hafif parçaların kısa mesafede itilmesini sağlar. |
| Küçük parça çekme sistemleri | Çift etkili yapı sayesinde kontrollü geri çekme hareketi sağlar. |
| Ürün ayırma sistemleri | Ürünlerin kontrollü şekilde ayrılmasına yardımcı olur. |
| Durdurucu yardımcı mekanizmaları | Düşük darbeli ürün yönlendirme hareketlerinde kullanılabilir. |
| Minyatür fikstürler | Küçük iş parçalarının konumlandırılmasına yardımcı olur. |
| Elektronik montaj hatları | Küçük elektronik parçaların yönlendirilmesinde kullanılabilir. |
| Paketleme makineleri | Hafif ürünleri itme, çekme veya ayırma hareketlerinde kullanılabilir. |
| Tutucu yardımcı hareketleri | Küçük tutucu sistemlerin açma-kapama hareketini destekler. |
| Test ekipmanları | Kısa ve tekrarlanabilir doğrusal hareket sağlar. |
| Kompakt otomasyon sistemleri | Standart silindirlerin sığmadığı alanlarda kullanılabilir. |
SMC CJP2 Pin Silindir Seçiminde Dikkat Edilecekler
SMC CJP2 pin silindir seçiminde ilk olarak delik çapı belirlenmelidir. Gerekli itme ve çekme kuvvetine göre 4, 6, 10 veya 16 mm çap seçilmelidir.
İkinci olarak hareket mesafesi seçilmelidir:
- 4 mm çapta 5–20 mm
- 6 mm çapta 5–25 mm
- 10 ve 16 mm çaplarda 5–40 mm
Üçüncü olarak montaj tipi kontrol edilmelidir. 4 mm çap yalnızca temel montajla kullanılabilir. Farklı bağlantı gerekiyorsa 6 mm veya daha büyük çap değerlendirilmelidir.
Dördüncü olarak konum algılama sensörü ihtiyacı belirlenmelidir. Pozisyon bilgisi gerekiyorsa CDJP2 dahili mıknatıslı model seçilmelidir.
Beşinci olarak piston mili ucu belirlenmelidir. Uygulamaya göre dişli veya dişsiz yapı tercih edilmelidir.
Altıncı olarak piston hızı ve hareket enerjisi kontrol edilmelidir. Yüksek hızda kauçuk darbe sönümleyicinin sınırları aşılmamalıdır.
Yedinci olarak yanal yük ve hizalama değerlendirilmelidir. Piston miline bağlanan yük silindir ekseniyle aynı doğrultuda olmalıdır.
Sekizinci olarak çalışma frekansı ve hava kalitesi kontrol edilmelidir. Yüksek çevrimli sistemlerde yoğuşma ve nem kontrolü değerlendirilmelidir.
Mühendislik Notu
SMC CJP2 pin silindir, küçük çaplı ve kısa hareketli bir hava pistonu olduğu için yalnızca çap ve hareket mesafesine göre seçilmemelidir.
Aşağıdaki değerler birlikte değerlendirilmelidir:
- Gerekli teorik ve kullanılabilir kuvvet
- Çalışma basıncı
- Piston hızı
- Hareket mesafesi
- Hareket eden yükün ağırlığı
- Hareket sonu enerjisi
- Piston miline gelen yanal yük
- Montaj tipi
- Piston mili ucu
- Konum algılama sensörü
- Çalışma frekansı
- Hava kalitesi ve yoğuşma riski
Kısa hareketli minyatür silindirlerde yanlış hizalama ürün ömrünü doğrudan etkileyebilir. Piston miline yanal yük uygulanmamalı ve gerekiyorsa hareketli yük harici bir kılavuzla desteklenmelidir.
Silindir gövdesi veya piston mili pense gibi sert aletlerle tutulmamalıdır. Yüzeyde oluşabilecek çizik veya deformasyon hava kaçağına ve düzensiz harekete neden olabilir.
TİO Otomasyon ile SMC CJP2 Pin Silindir Ürün Seçimi
TİO Otomasyon, SMC CJP2 pin silindir seçiminde uygulamaya uygun çap, hareket mesafesi, montaj yapısı ve konum algılama sensörünün belirlenmesine yardımcı olur.
Doğru ürün seçimi için:
- Delik çapı
- Hareket mesafesi
- Gerekli itme ve çekme kuvveti
- Çalışma basıncı
- Montaj tipi
- Piston mili ucu
- Konum algılama sensörü ihtiyacı
- Piston hızı
- Yanal yük
- Hareket enerjisi
- Çalışma frekansı
- Ortam sıcaklığı
birlikte değerlendirilir.
TİO Otomasyon; SMC CJP2 ve CDJP2 pin silindirler, D-A9 ve D-M9 serisi konum algılama sensörleri, montaj braketleri, mil ucu aksesuarları, hız ayar valfleri ve endüstriyel pnömatik otomasyon ekipmanları için teknik destek ve ürün tedariği sağlar.
Sonuç
SMC CJP2 pin silindir, dar montaj alanlarında kısa mesafeli ve çift yönlü doğrusal hareket sağlamak için geliştirilen kompakt ve hafif bir pnömatik piston serisidir.
4, 6, 10 ve 16 mm delik çapı seçenekleri, çapa göre 5–40 mm hareket mesafesi, 0,7 MPa en yüksek çalışma basıncı, 10–500 mm/s piston hızı, alüminyum gövde, kauçuk darbe sönümleyici ve farklı montaj tipleriyle küçük otomasyon mekanizmalarında kullanılabilir.
Pozisyon algılama gereken uygulamalarda CDJP2 dahili mıknatıslı model ve uygun D-A9 veya D-M9 serisi sensör kullanılabilir.
SMC CJP2 pin silindir özellikle küçük parça itme-çekme, ürün ayırma, minyatür fikstürleme, elektronik montaj, paketleme makineleri, test ekipmanları ve kompakt yardımcı hareket mekanizmaları için değerlendirilebilir.
TİO Otomasyon olarak SMC CJP2 pin silindir, CDJP2 sensör uyumlu modeller, konum algılama sensörleri, montaj braketleri ve pnömatik otomasyon ekipmanları için ürün seçimi, teknik destek ve ürün tedariği sağlıyoruz.
Teknik Özellik Özeti
| Özellik | Açıklama |
| Ürün adı | SMC CJP2 pin silindir |
| Seri | CJP2 / CDJP2 |
| Ürün grubu | Kompakt pin silindir |
| Çalışma tipi | Çift etkili |
| Mil tipi | Tek milli |
| Delik çapı | 4, 6, 10, 16 mm |
| Hareket mesafesi | 4 mm: 5–20 mm / 6 mm: 5–25 mm / 10–16 mm: 5–40 mm |
| Akışkan | Hava |
| Deney basıncı | 1,05 MPa |
| En yüksek çalışma basıncı | 0,7 MPa |
| En düşük çalışma basıncı | 4 mm: 0,15 MPa / 6 mm: 0,12 MPa / 10–16 mm: 0,06 MPa |
| Çalışma sıcaklığı | Sensörsüz -10 ila 70 °C / sensörlü -10 ila 60 °C |
| Yağlama | Yağsız çalışmaya uygun |
| Piston hızı | 10–500 mm/s |
| Darbe sönümleme | Kauçuk darbe sönümleyici |
| Hareket mesafesi toleransı | +1,0 / 0 mm |
| Diş toleransı | JIS Sınıf 2 |
| Piston mili ucu | Dişli veya dişsiz |
| Montaj | Temel, flanş, ayak, çatallı, muylulu |
| Konum algılama sensörü | CDJP2 dahili mıknatıslı modelle uyumlu |
| Özel üretim | -XA, -XB6, -XB7, -XC19, -XC22, -X1666 |
| Gövde | Hafif alüminyum |
| Kullanım alanı | Kısa hareketli kompakt çift etkili pnömatik uygulamalar |
