Açıklama

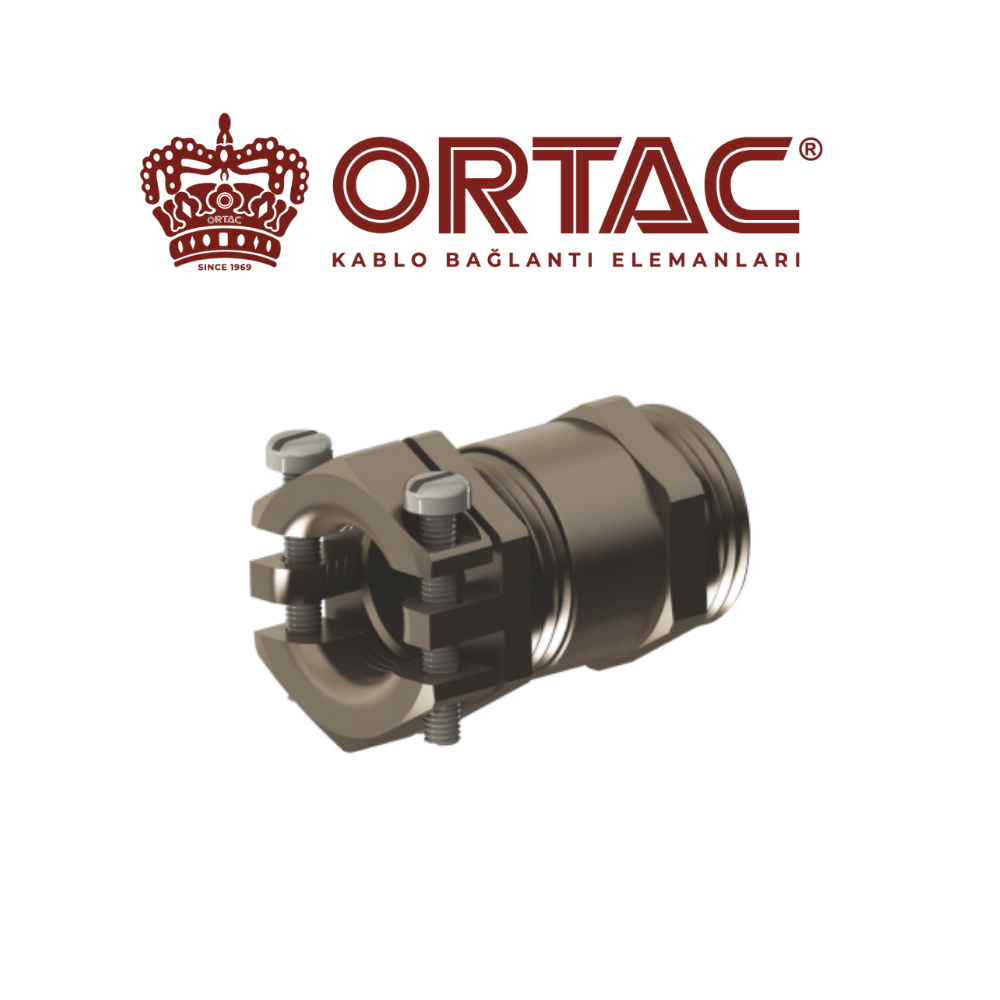

Ortaç kelepçeli A2 metal kablo rakorları, sağlam yapısı ve yüksek sabitleme gücü sayesinde zorlu endüstriyel koşullarda güvenli bağlantı sağlar.
Kelepçeli tasarımı, kabloların güçlü şekilde sabitlenmesini ve yüksek mekanik dayanım elde edilmesini mümkün kılar.
Nikel kaplı pirinç gövde ve TPV conta yapısı ile IP55 koruma standardında uzun ömürlü kullanım sunar.
Uygulama Alanları:
İnşaat sahaları
Tesis mühendisliği projeleri
Elektrik motoru üretimi
Endüstriyel pano sistemleri
Teknik Özellikler:
Kapak: Nikel kaplı pirinç
Conta: TPV
Gövde: Nikel kaplı pirinç
Bağlantı Dişi: Metrik (EN60423) / PG (DIN40430)
Koruma Sınıfı: IP55
Sıcaklık Aralığı: -20 °C +100 °C / -40 °C +150 °C
Özellikler: Yüksek gerilim güvenliği, yüksek mekanik sabitlik, kolay montaj
🔹 Metrik Kelepçeli A2 Metal Kablo Rakorları Tablosu
Thread Code H (mm) GL (mm) Wrench (mm) Clamping Range (mm)
M12 x 1.5 OKMRN 01 22 5 14 3.5 – 6
M16 x 1.5 OKMRN 02 25 5 18 4.5 – 7
M20 x 1.5 OKMRN 03 26.5 6 22 9 – 12
M25 x 1.5 OKMRN 04 32 7 27 11 – 14
M32 x 1.5 OKMRN 05 35 8 34 14 – 18
M40 x 1.5 OKMRN 06 41 8 45 18 – 25
M50 x 1.5 OKMRN 07 44 9 55 25 – 32
M63 x 1.5 OKMRN 08 59 15 70 38 – 44
M63 x 1.5 OKMRN 09 59 15 70 40 – 49
🔹 PG Kelepçeli A2 Metal Kablo Rakorları Tablosu
Thread Code H (mm) GL (mm) Wrench (mm) Clamping Range (mm)
PG 7 OKPRN 01 22 5 14 3.5 – 6
PG 9 OKPRN 02 25 6 17 4.5 – 7
PG 11 OKPRN 03 26 6 20 6 – 9
PG 13.5 OKPRN 04 26.5 6.5 22 9 – 12
PG 16 OKPRN 05 28 6.5 24 11 – 14
PG 21 OKPRN 06 32 7 30 14 – 18
PG 29 OKPRN 07 35 8 40 18 – 25
PG 36 OKPRN 08 41 8 50 25 – 32
PG 42 OKPRN 09 44 9 60 30 – 38
PG 48 OKPRN 10 59 15 70 38 – 44
PG 48 OKPRN 11 59 15 70 40 – 49
