Açıklama

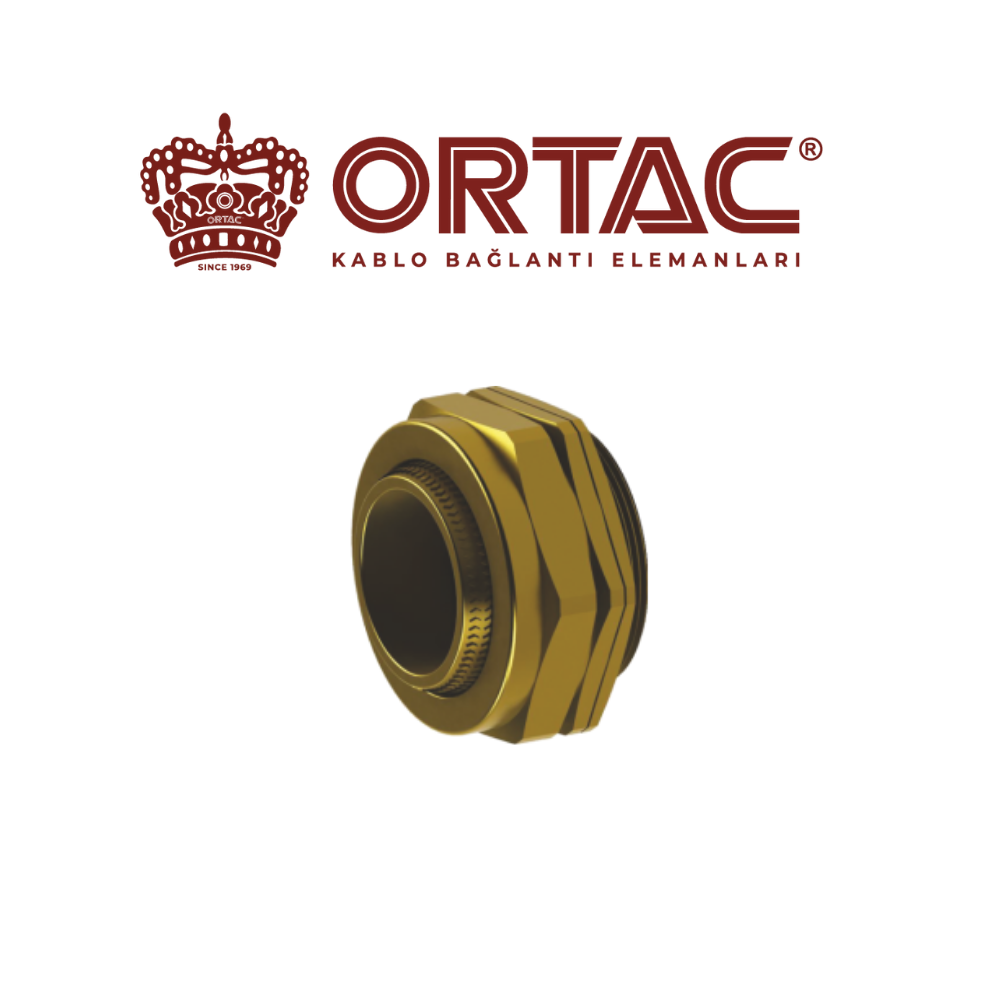

Ortaç BW Serisi Zırhlı Endüstriyel Tip Kablo Rakoru, zırhlı kabloların kuru iç ortamlarda güvenli bir şekilde montajını sağlamak üzere tasarlanmıştır.
BS 6121 standardına göre üretilen bu rakorlar, IP30 koruma sınıfı ile elektriksel süreklilik ve mekanik sağlamlık sunar.
Pirinç veya nikel kaplamalı gövde yapısı, yüksek sıcaklık dayanımı (-80°C ila +600°C) ve uzun süreli güvenli kullanım imkânı sağlar.
PVC kılıf, somun ve topraklama ekipmanları ile uyumludur.
BW serisi, SWA kabloların zırhlı telleriyle tam elektriksel temas sağlayarak topraklamayı destekler.
Enerji dağıtım sistemleri, pano içi bağlantılar ve endüstriyel otomasyon hatlarında yaygın olarak tercih edilir.
Daha fazla bilgi için Ortaç marka sayfasını ziyaret edin.
Teknik Özellikler
-
Tip: BW (Zırhlı rakor)
-
Malzeme: Pirinç / Nikel kaplamalı
-
Standart: BS 6121
-
Koruma Sınıfı: IP30
-
Sıcaklık Aralığı: -80 °C ~ +600 °C
-
Diş Seçenekleri: Metrik, NPT, BSP & PG
-
Uygulama: Kuru iç ortamlarda tüm SWA kablo tipleriyle uyumlu
-
Aksesuar Uyumu: PVC kılıf, somun, topraklama ekipmanları

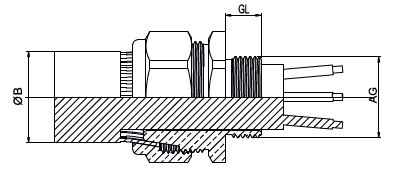

Teknik Tablo
| Ürün Boyutu | Kod | Metrik Diş | NPT Diş | B (Min–Max) | GL (mm) |
|---|---|---|---|---|---|
| 20s | BWL-M20s | M20x1.5 | 1/2″ | 11.5–15.5 | 10 |
| 20L | BWL-M20L | M20x1.5 | 1/2″ | 14–20.5 | 10 |
| 25L | BWL-M25L | M25x1.5 | 3/4″ | 20–27.2 | 10 |
| 32L | BWL-M32L | M32x1.5 | 1″ | 26.3–33.5 | 10 |
| 40 | BWL-M40 | M40x1.5 | 1 1/4″ | 32–40 | 15 |
| 50s | BWL-M50s | M50x1.5 | 1 1/2″ | 38.2–46.3 | 15 |
| 50L | BWL-M50L | M50x1.5 | 2″ | 44–52.6 | 15 |
| 63s | BWL-M63s | M63x1.5 | 2″ | 50.1–59 | 15 |
| 63L | BWL-M63L | M63x1.5 | 2 1/2″ | 56–65.3 | 15 |
| 75s | BWL-M75s | M75x1.5 | 2 1/2″ | 62–71.6 | 15 |
| 75L | BWL-M75L | M75x1.5 | 3″ | 68–78 | 15 |
| 90 | BWL-M90 | M90x2 | 3″ | 80.5–91 | 20 |
