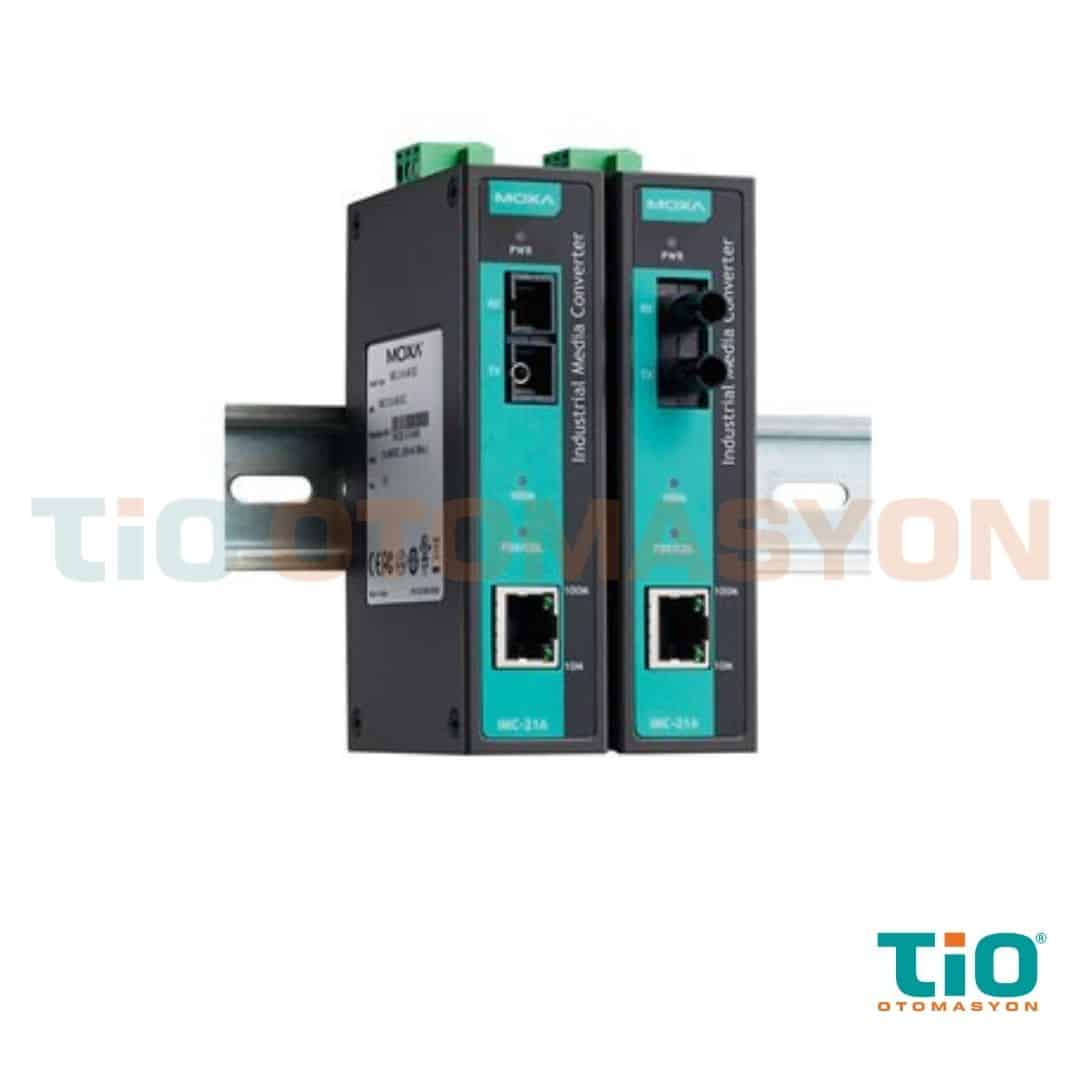

Moxa IMC-21A Serisi Nedir?
Moxa IMC-21A Serisi, endüstriyel haberleşme sistemlerinde bakır Ethernet hatlarını fiber altyapıya dönüştürmek için tasarlanmış kompakt ve dayanıklı medya dönüştürücü ailesidir. Seri, 1 adet 10/100BaseT(X) RJ45 port ile 1 adet 100BaseFX fiber port sunar. Böylece hem kısa mesafeli pano içi haberleşme hem de daha uzun mesafeli fiber bağlantı ihtiyaçlarında güvenilir bir çözüm sağlar.
IMC-21A serisi, klasik ofis tipi medya dönüştürücülerden farklı olarak ağır sanayi koşullarına uygun şekilde geliştirilmiştir. Metal gövde, IP30 koruma seviyesi, DIN ray montajı ve yedekli güç girişi gibi özellikler sayesinde endüstriyel otomasyon sistemlerinde daha kararlı çalışma sunar.
Ürün Özellikleri
Moxa IMC-21A serisinin öne çıkan teknik avantajları şunlardır:
- Multi-mode veya single-mode fiber desteği
- SC ve ST fiber konnektör seçenekleri
- Link Fault Pass-through (LFP) desteği
- FDX / HDX / 10 / 100 / Auto / Force seçimi için DIP switch desteği
- Röle alarm çıkışı
- Yedekli 12-45 VDC güç girişi
- -40 ila 75°C geniş sıcaklık aralığına sahip T modeller
- DIN ray montajı ve opsiyonel duvar montajı
- Tehlikeli alan uygunluğu
- DNV ve GL denizcilik onayları
Bu yapı sayesinde seri; yalnızca medya dönüşümü yapmakla kalmaz, aynı zamanda ağ arızalarının daha hızlı fark edilmesine ve sistem sürekliliğinin korunmasına yardımcı olur.
Teknik Özellikler
- Ürün Tipi: Endüstriyel Ethernet to Fiber Media Converter
- Bakır Port: 1 adet 10/100BaseT(X) RJ45
- Fiber Port: 1 adet 100BaseFX
- Fiber Tipleri: Multi-mode / Single-mode
- Konnektör Seçenekleri: SC, ST
- Standartlar: IEEE 802.3, IEEE 802.3u
- LED Göstergeler: PWR1, PWR2, FAULT, 10/100M, 100M, FDX/COL
- DIP Switch Özellikleri: Full/Half duplex seçimi, port break alarm mask
- Alarm Kontağı: 1 röle çıkışı, 24 VDC’de 1 A
- Gövde: Metal
- Koruma Sınıfı: IP30
- Boyutlar: 53,6 x 135 x 105 mm
- Ağırlık: 630 g
- Montaj: DIN ray, opsiyonel duvar montajı
- Giriş Gerilimi: 12 ila 45 VDC yedekli giriş
- Giriş Akımı: 160 mA @ 24 VDC
- Bağlantı: Çıkarılabilir terminal bloğu
- Aşırı Akım Koruması: 1,1 A
- Ters Kutup Koruması: Var
- Çalışma Sıcaklığı:
- Standart modeller: 0 ila 60°C
- Geniş sıcaklık modelleri: -40 ila 75°C
- Saklama Sıcaklığı: -40 ila 85°C
- Bağıl Nem: %5 ila %95, yoğuşmasız
- MTBF: 401.000 saat
- MTBF Standardı: MIL-HDBK-217F, GB 25°C
Sertifikalar ve Dayanım
IMC-21A serisi, endüstriyel uygulamalara uygun çeşitli standart ve sertifikaları destekler:
- Safety: UL 508, UL 60950-1
- Hazardous Location: UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2, IECEx
- EMC: CE, FCC
- EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A
- EMS: EN 61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11
- Marine: DNV, GL
- Shock / Freefall / Vibration: IEC 60068 serileri
- Green Product: RoHS, CRoHS, WEEE
Bu yapı, ürünün enerji tesislerinden proses hatlarına, denizcilik uygulamalarından tehlikeli alan sınıflandırmasına sahip sahalara kadar geniş kullanım alanına hitap ettiğini gösterir.
Kullanım Alanları
Moxa IMC-21A serisi şu uygulamalarda tercih edilebilir:
- Endüstriyel Ethernet-fiber dönüşüm uygulamaları
- Fabrika otomasyonu
- Makine otomasyonu
- Proses kontrol sistemleri
- Enerji ve altyapı tesisleri
- Saha panoları ve kontrol kabinleri
- Elektromanyetik parazitin yüksek olduğu alanlar
- Tehlikeli alan sınıfı bulunan endüstriyel tesisler
- Denizcilik ve ağır hizmet uygulamaları
Avantajları
Farklı fiber altyapılarına uyum sağlar.
SC veya ST konnektör, multi-mode veya single-mode seçenekleri ile esnek kullanım sunar.
Arıza takibini kolaylaştırır.
LFP desteği ve röle alarm çıkışı sayesinde bağlantı problemleri daha hızlı fark edilir.
Zorlu ortamlara uygundur.
Metal gövde, IP30 koruma, geniş sıcaklık seçenekleri ve endüstriyel sertifikalar saha koşullarına uyum sağlar.
Kurulumu pratiktir.
DIN ray montajı ve DIP switch tabanlı yapılandırma sayesinde hızlı devreye alma imkanı verir.
Enerji sürekliliğini destekler.
Yedekli güç girişi, kritik uygulamalarda daha güvenli çalışma sağlar.
Modeller
| Model | RJ45 Port | Fiber Tipi | Konnektör | Çalışma Sıcaklığı |
|---|---|---|---|---|
| IMC-21A-M-SC | 1 | Multi-mode | SC | -10 ila 60°C |
| IMC-21A-M-ST | 1 | Multi-mode | ST | -10 ila 60°C |
| IMC-21A-S-SC | 1 | Single-mode | SC | -10 ila 60°C |
| IMC-21A-M-SC-T | 1 | Multi-mode | SC | -40 ila 75°C |
| IMC-21A-M-ST-T | 1 | Multi-mode | ST | -40 ila 75°C |
| IMC-21A-S-SC-T | 1 | Single-mode | SC | -40 ila 75°C |
Not: Standart model açıklamasında çalışma sıcaklığı 0 ila 60°C olarak geçerken, model bazlı listede -10 ila 60°C bilgisi verilmiştir. Ürün seçimi aşamasında kullanılacak modelin final sıcaklık aralığının teknik dökümandan doğrulanması faydalı olur.
İletişim
Moxa IMC-21A Serisi Ethernet to Fiber Media Converter modelleri hakkında fiyat, stok, uygun model seçimi ve teknik destek için Tio Otomasyon ile iletişime geçebilirsiniz.
