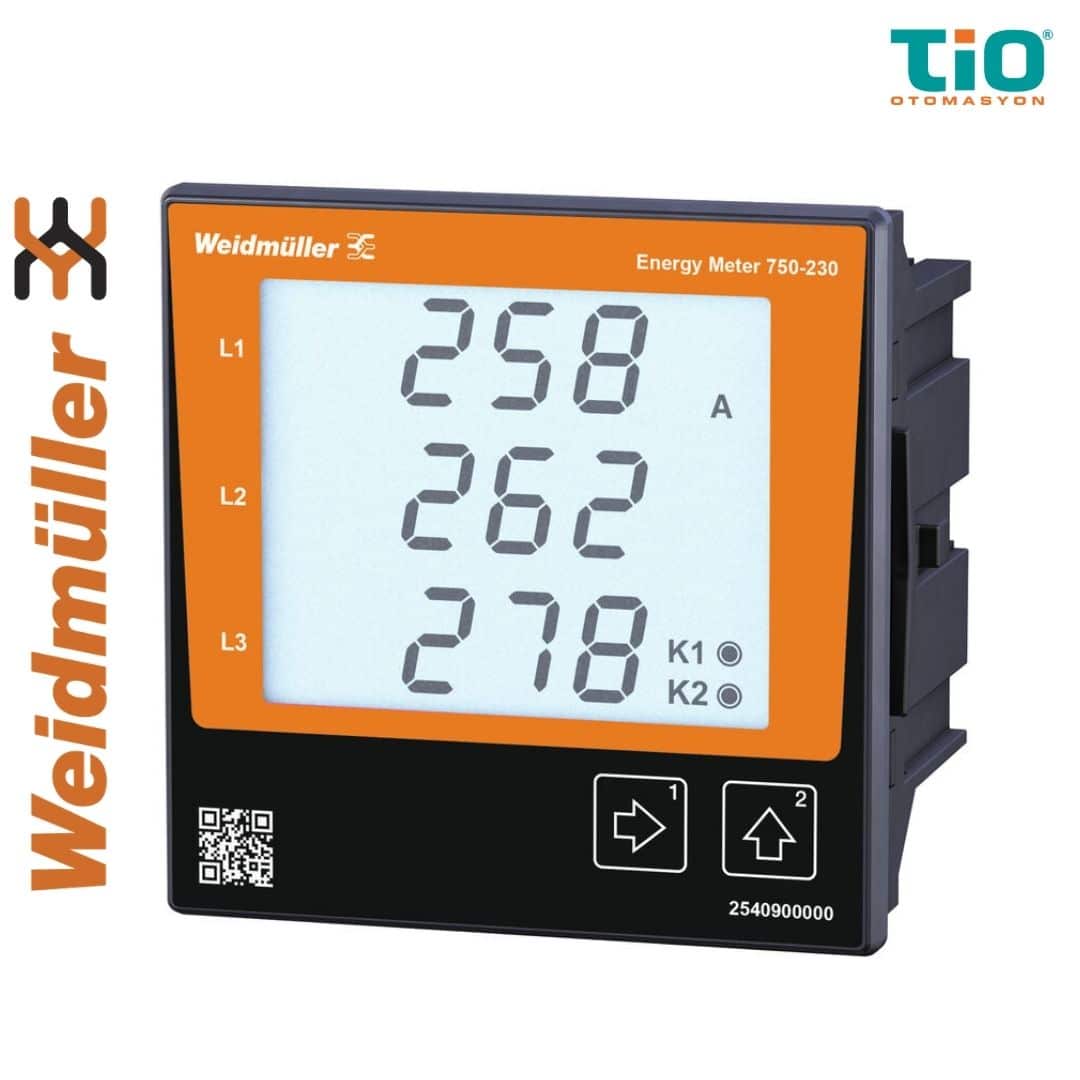

Weidmüller ENERGY METER 750-230 Enerji Metresi
Weidmüller ENERGY METER 750-230 enerji metresi, elektrik panolarında enerji tüketimini, güç değerlerini, harmonikleri, kaçak akımı, sıcaklık bilgisini ve güç kalitesi parametrelerini takip etmek için kullanılan gelişmiş bir pano tipi enerji ölçer modelidir.
Bu ürün, standart bir enerji sayacı yapısından daha kapsamlı ölçüm ve haberleşme özellikleri sunar. Yalnızca toplam enerji tüketimini göstermekle kalmaz; gerilim, akım, aktif enerji, reaktif enerji, güç faktörü, harmonikler, THD-U, THD-I, kaçak akım, sıcaklık, minimum / maksimum değerler, çalışma saati ve kayıt verileri gibi birçok elektriksel değerin izlenmesine yardımcı olur.
ENERGY METER 750-230, özellikle Ethernet tabanlı enerji izleme sistemleri, Modbus TCP/IP haberleşme, SNMP takibi, Web server / e-mail bildirimi, kaçak akım ölçümü, sıcaklık girişi ve gelişmiş pano entegrasyonu gerektiren uygulamalarda tercih edilebilir.
Bu model, ENERGY METER 750-24 modelinin 230 V besleme altyapısına uygun versiyonu olarak değerlendirilebilir. Ölçüm, haberleşme, giriş / çıkış ve kayıt özellikleri benzer yapıdadır; temel fark besleme gerilimi tarafındadır.
ENERGY METER 750-230 Nedir?
ENERGY METER 750-230, Weidmüller’in 1 fazlı ve 3 fazlı elektrik şebekelerinde güç ölçümü ve enerji görüntüleme için geliştirdiği, ön panel montajlı gelişmiş bir enerji metresi modelidir.
Ürün, 3 faz 3 telli L1 + L2 + L3 ve 3 faz 4 telli L1 + L2 + L3 + N sistemlerde kullanılabilir. 480 V L-L ve 277 V L-N ölçüm aralığı ile endüstriyel alçak gerilim panolarında kullanıma uygundur.
Cihaz, 1 / 5 A akım girişi ile çalışır ve uygun akım trafoları ile 5000 A’ya kadar ölçüm yapılabilecek sistemlerde kullanılabilir. 4 + 2 akım ölçüm kanalı sayesinde hem klasik enerji ölçümü hem de kaçak akım ve ilave ölçüm ihtiyaçları için gelişmiş bir yapı sunar.
RS485, Ethernet ve Web Server Destekli Enerji Metresi
ENERGY METER 750-230 modelinin en güçlü taraflarından biri geniş haberleşme desteğidir. Ürün hem RS485 Modbus RTU hem de Ethernet tabanlı haberleşme altyapılarına uygundur.
| Haberleşme Özelliği | Değer |
|---|---|
| Arayüz | RS485 |
| RS485 hızı | 9,6 – 115,2 kbps |
| Ek arayüz | Ethernet |
| Web server / e-mail | Var |
| Protokol | Modbus RTU |
| Protokol | Modbus Gateway |
| Protokol | Modbus TCP/IP |
| Protokol | Modbus RTU over Ethernet |
| Protokol | SNMP |
| BACnet | Opsiyonel |
| Yazılım | ecoExplorer go® |
| Integrated logic | Var |
Bu haberleşme yapısı sayesinde ENERGY METER 750-230, SCADA sistemleri, enerji izleme yazılımları, bina otomasyonu, endüstriyel ağ yapıları ve uzaktan izleme projelerinde kullanılabilir.
Modbus TCP/IP enerji metresi, Ethernet enerji metresi, SNMP destekli enerji ölçer veya Web server destekli pano tipi enerji metresi ihtiyacı olan uygulamalarda güçlü bir çözüm sunar.
Kaçak Akım, Sıcaklık ve Analog Giriş Desteği
ENERGY METER 750-230, sadece enerji tüketimini izlemek için değil, pano güvenliği ve sistem durumu takibi için de gelişmiş giriş özellikleri sunar. Üründe kaçak akım ölçümü, sıcaklık girişi ve 2 analog giriş desteği bulunur.
| Ölçüm / Giriş Özelliği | Değer |
|---|---|
| Kaçak akım ölçümü | Var |
| Sıcaklık girişi | Var |
| Analog girişler | 2 |
| Giriş frekansı | <20 Hz |
| Akım ölçüm kanalı | 4 + 2 |
Kaçak akım ölçümü; izolasyon sorunları, tesis güvenliği ve bakım planlaması açısından önemlidir. Sıcaklık girişi ise pano içi sıcaklık, trafo sıcaklığı veya farklı proses izleme ihtiyaçlarında değerlendirilebilir.
Bu özellikler, ENERGY METER 750-230 modelini yalnızca tüketim takibi yapan bir enerji metresi olmaktan çıkarıp pano güvenliği, güç kalitesi ve bakım takibi için daha kapsamlı bir ölçüm cihazı haline getirir.
Gelişmiş Enerji Ölçümü ve Güç Kalitesi Takibi
ENERGY METER 750-230, enerji tüketimiyle birlikte güç kalitesi parametrelerinin izlenmesini sağlar. Cihaz, 1.–40. derece gerilim ve akım harmoniklerini takip edebilir. Ayrıca THD-U ve THD-I ölçüm desteği sunar.
| Güç Kalitesi Özelliği | Değer |
|---|---|
| Gerilim harmonikleri | 1.–40. derece |
| Akım harmonikleri | 1.–40. derece |
| THD-U ölçümü | Var |
| THD-I ölçümü | Var |
| Pozitif, negatif ve sıfır sistem | Var |
| 4 kadran ölçüm | Var |
| Kısa kesinti takibi | Var |
| Aktif enerji doğruluğu | Class 0.5S |
| Gerilim ölçüm doğruluğu | %0,2 |
| Akım ölçüm doğruluğu | %0,2 |
Harmonik, THD ve kısa kesinti takibi; sürücüler, kompanzasyon sistemleri, motor kontrol panoları, güç elektroniği ekipmanları ve değişken yüklerin bulunduğu tesislerde önemli avantaj sağlar.
1 Faz ve 3 Faz Sistemlerde Kullanım
ENERGY METER 750-230, 1 fazlı ve 3 fazlı enerji izleme uygulamalarında kullanılabilir. Üç fazlı sistemlerde faz bazlı akım, gerilim, güç, enerji, harmonik ve güç kalitesi değerlerinin takip edilmesine yardımcı olur.
| Şebeke Yapısı | Destek Durumu |
|---|---|
| 3 faz 3 telli L1 + L2 + L3 | Var |
| 3 faz 4 telli L1 + L2 + L3 + N | Var |
| Üç telli sistem | Var |
| Dört telli sistem | Var |
| 4 kadran ölçüm | Var |
| Gerilim L-L | 480 V |
| Gerilim L-N | 277 V |
Bu yapı sayesinde ürün; ana dağıtım panoları, makine kontrol panoları, üretim hatları, enerji odaları, kompanzasyon sistemleri, bina otomasyonu ve tesis enerji yönetimi uygulamalarında kullanılabilir.
4 + 2 Akım Ölçüm Kanalı ve 5000 A Ölçüm Desteği
Weidmüller ENERGY METER 750-230, 4 + 2 akım ölçüm kanalına sahiptir. Cihazın rated current değeri 1 / 5 A olarak belirtilmiştir. Bu nedenle akım trafolu ölçüm uygulamaları için uygundur.
Maksimum akım değeri 5000 A seviyesine kadar desteklenir. Bu özellik, yüksek akım bulunan endüstriyel panolarda güvenli ve doğru ölçüm yapılmasına yardımcı olur.
| Akım Ölçüm Özelliği | Değer |
|---|---|
| Akım ölçüm kanalı | 4 + 2 |
| Rated current | 1 / 5 A |
| Maksimum akım | 5000 A |
| Akım ölçüm doğruluğu | %0,2 |
| Kaçak akım ölçümü | Var |
| Akım harmonikleri | 1.–40. derece |
Bu yapı, ENERGY METER 750-230 modelini klasik enerji ölçümü dışında daha gelişmiş bakım, güvenlik ve enerji kalitesi uygulamaları için de uygun hale getirir.
3 Dijital Giriş, 5 Dijital Çıkış ve 5 Pulse Çıkış
ENERGY METER 750-230, gelişmiş pano entegrasyonu için 3 dijital giriş, 5 dijital çıkış ve 5 pulse çıkış sunar. Bu giriş / çıkış yapısı, enerji izleme sistemlerinde durum bilgisi alma, alarm çıkışı, pulse sinyali veya otomasyon entegrasyonu için kullanılabilir.
| Giriş / Çıkış Özelliği | Değer |
|---|---|
| Dijital giriş sayısı | 3 |
| Dijital çıkış sayısı | 5 |
| Pulse çıkış sayısı | 5 |
| Analog girişler | 2 |
| Sıcaklık girişi | Var |
| Integrated logic | Var |
Dijital girişler, harici durum sinyallerinin izlenmesine yardımcı olabilir. Dijital çıkışlar ve pulse çıkışlar ise alarm, tüketim darbesi, sayaç sinyali veya sistem entegrasyonu için değerlendirilebilir.
256 MB Hafıza ve Veri Kaydı
ENERGY METER 750-230, ölçüm verilerinin kaydı için 256 MB hafıza kapasitesine sahiptir. Ürün, minimum ve maksimum değerlerin kaydedilmesini destekler. Ayrıca 10.000 k hafıza değeri ve 60 saniye minimum kayıt aralığı ile uzun süreli enerji izleme uygulamalarında avantaj sağlar.
| Veri Kaydı Özelliği | Değer |
|---|---|
| Minimum / maksimum değer hafızası | Var |
| Hafıza boyutu | 256 MB |
| Hafıza değeri sayısı | 10.000 k |
| Minimum kayıt aralığı | 60 s |
| Update interval register | 200 ms |
| Çalışma saati sayacı | Var |
| Saat | Var |
| Sürekli ölçüm | Var |
Bu yapı, enerji yönetimi yapan kullanıcıların geçmiş ölçüm değerlerini daha düzenli takip etmesine yardımcı olur. Tüketim analizi, bakım planlama, enerji verimliliği ve sistem davranışı değerlendirmelerinde veri kaydı önemli bir avantaj sağlar.
Class 0.5S ve %0,2 Ölçüm Doğruluğu
Enerji metresi seçiminde ölçüm doğruluğu önemli bir kriterdir. ENERGY METER 750-230, aktif enerji ölçümünde Class 0.5S doğruluk sınıfına sahiptir. Gerilim ve akım ölçüm doğruluğu ise %0,2 olarak belirtilmiştir.
| Ölçüm Doğruluğu | Değer |
|---|---|
| Aktif enerji doğruluğu | Class 0.5S |
| Gerilim ölçüm doğruluğu | %0,2 |
| Akım ölçüm doğruluğu | %0,2 |
| Sampling frequency 50/60 Hz | 25,6 kHz |
| Ölçüm sonucu | 5 ms |
| Sürekli ölçüm | Var |
| Efektif değer periyodu | 10 / 12 |
5 ms ölçüm sonucu ve 25,6 kHz sampling frequency değeri, cihazın hızlı ve hassas ölçüm yapısını destekler. Bu özellikler, değişken yüklerin bulunduğu pano sistemlerinde daha doğru takip yapılmasına yardımcı olur.
230 V Besleme ve Ön Panel Montaj Yapısı
ENERGY METER 750-230 modeli, 90 – 277 V AC ve 90 – 250 V DC besleme aralığında çalışabilir. Ürün bilgilerinde nominal besleme değeri 230 V olarak belirtilmiştir.
| Besleme Özelliği | Değer |
|---|---|
| Besleme gerilimi AC | 90 – 277 V AC, 50/60 Hz |
| Besleme gerilimi DC | 90 – 250 V DC |
| Besleme gerilimi | 230 V |

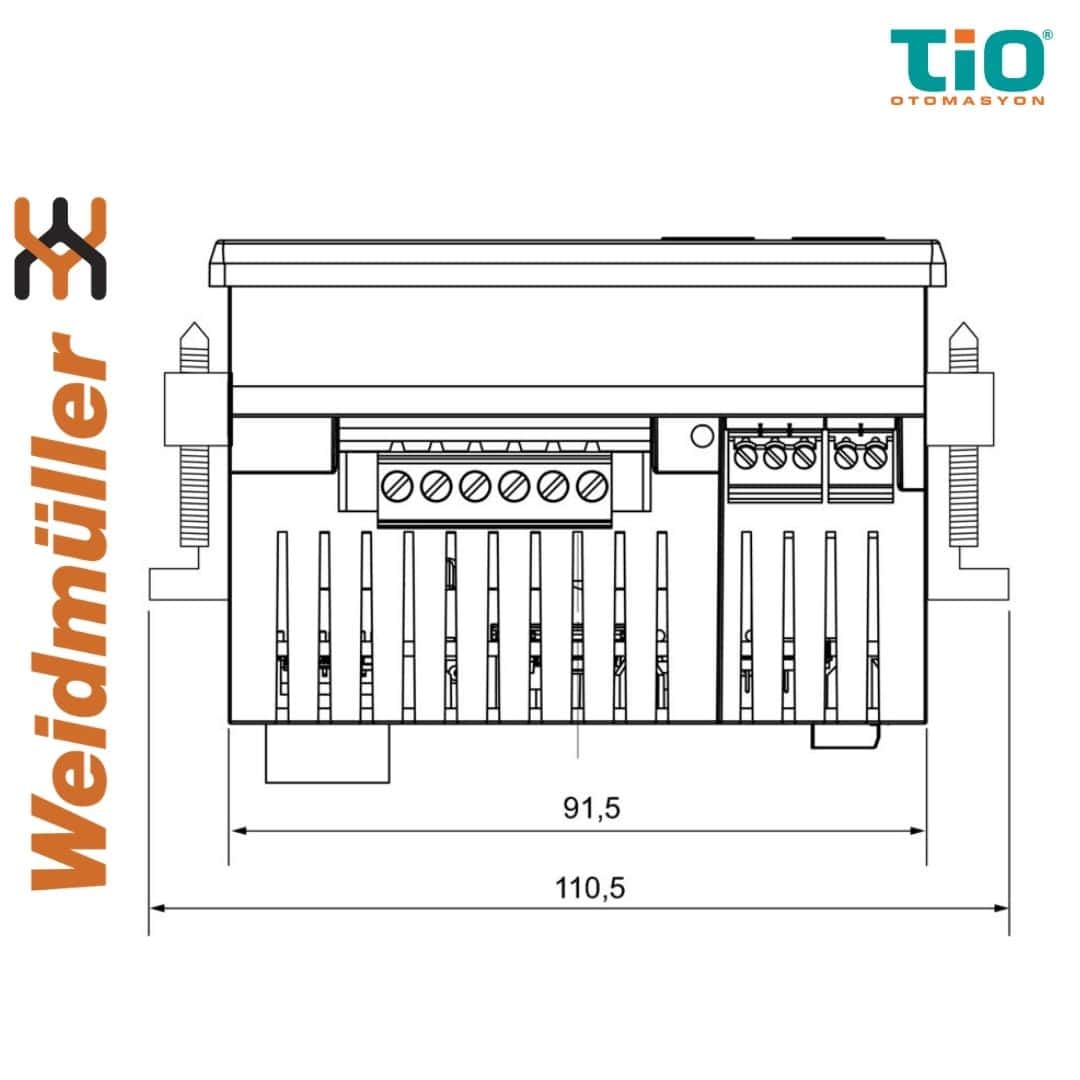

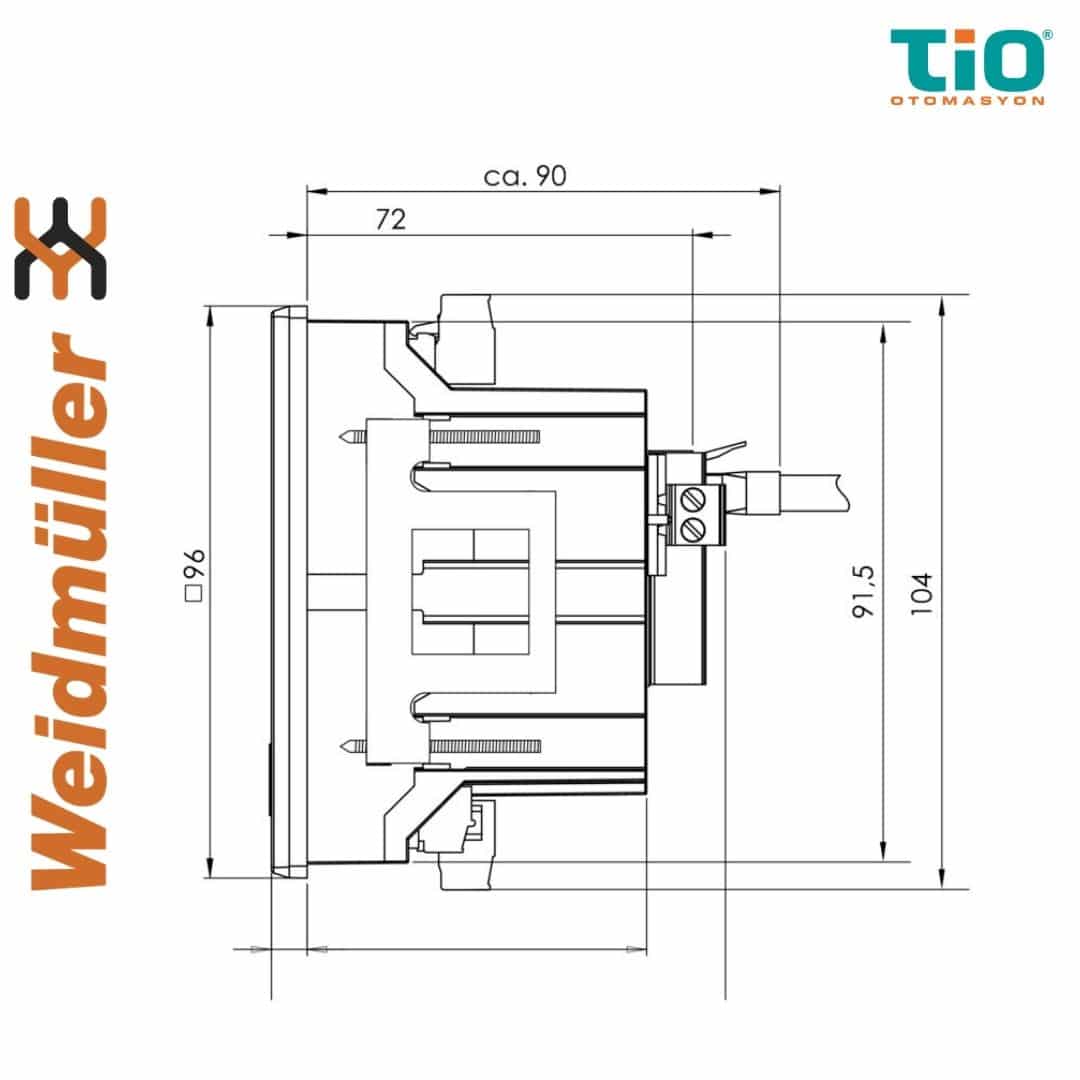

Ürün, ön panel montajlı bir enerji metresidir. 96 x 96 mm ön yüz ölçüsü ve 72 mm derinliği sayesinde pano kapağına veya kontrol paneline monte edilebilir.
| Ölçü | Değer |
|---|---|
| Genişlik | 96 mm |
| Yükseklik | 96 mm |
| Derinlik | 72 mm |
| Net ağırlık | 250 g |
| Gövde malzemesi | Plastik |
| Montaj tipi | Ön panel montajı |
96 x 96 mm ön panel yapısı pano kapağı montajı için uygundur. 72 mm derinlik değeri, pano içi yerleşim ve bağlantı alanı açısından kontrol edilmelidir.
Teknik Özellikler
| Genel Bilgi | Değer |
|---|---|
| Marka | Weidmüller |
| Model | ENERGY METER 750-230 |
| Ürün No. / Sipariş No. | 2540910000 |
| GTIN / EAN | 4050118553239 |
| Ürün tipi | Enerji metresi / enerji ölçer |
| Versiyon | 1 ve 3 fazlı şebekeler için güç ölçümü ve görüntüleme |
| Adet | 1 adet |
| Onaylar | CE, ROHS |
| cULus sertifika no. | E469563 |
| Elektriksel Özellik | Değer |
|---|---|
| Şebeke tipi | 3 faz 3 telli / 3 faz 4 telli |
| Ölçüm gerilimi L-N | 277 V |
| Ölçüm gerilimi L-L | 480 V |
| Maksimum akım | 5000 A |
| Rated current | 1 / 5 A |
| Akım ölçüm kanalı | 4 + 2 |
| Üç telli sistem | Var |
| Dört telli sistem | Var |
| 4 kadran ölçüm | Var |
| Kaçak akım ölçümü | Var |
| Haberleşme ve Yazılım | Değer |
|---|---|
| Arayüz | RS485: 9,6 – 115,2 kbps |
| Ek arayüz | Ethernet |
| Web server / e-mail | Var |
| Protokol | Modbus RTU |
| Protokol | Modbus Gateway |
| Protokol | Modbus TCP/IP |
| Protokol | Modbus RTU over Ethernet |
| Protokol | SNMP |
| BACnet | Opsiyonel |
| Yazılım | ecoExplorer go® |
| Integrated logic | Var |
| Giriş / Çıkış Özelliği | Değer |
|---|---|
| Dijital giriş sayısı | 3 |
| Dijital çıkış sayısı | 5 |
| Pulse çıkış sayısı | 5 |
| Analog girişler | 2 |
| Sıcaklık girişi | Var |
| Giriş frekansı | <20 Hz |
| Ölçüm ve Performans | Değer |
|---|---|
| Aktif enerji doğruluğu | Class 0.5S |
| Gerilim ölçüm doğruluğu | %0,2 |
| Akım ölçüm doğruluğu | %0,2 |
| Sampling frequency 50/60 Hz | 25,6 kHz |
| Ölçüm sonucu | 5 ms |
| Update interval register | 200 ms |
| Sürekli ölçüm | Var |
| Efektif değer periyodu | 10 / 12 |
| Çalışma saati sayacı | Var |
| Saat | Var |
| Bimetal function | Var |
| Güç Kalitesi Ölçümü | Değer |
|---|---|
| Gerilim harmonikleri | 1.–40. derece |
| Akım harmonikleri | 1.–40. derece |
| THD-U | Var |
| THD-I | Var |
| Pozitif, negatif ve sıfır sistem | Var |
| Kısa kesinti takibi | Var |
| Unbalanced | Yok |
| Sequence-of-events recorder | Yok |
| Hafıza ve Kayıt | Değer |
|---|---|
| Minimum / maksimum değer hafızası | Var |
| Hafıza boyutu | 256 MB |
| Hafıza değeri sayısı | 10.000 k |
| Minimum kayıt aralığı | 60 s |
| Besleme ve Standart | Değer |
|---|---|
| Besleme gerilimi AC | 90 – 277 V AC, 50/60 Hz |
| Besleme gerilimi DC | 90 – 250 V DC |
| Besleme gerilimi | 230 V |
| Standart | IEC 61010-2-030 |
| Standart | IEC 61010-1 |
| Standart | IEC 61326-1 |
| Aşırı gerilim kategorisi | 300 V CAT III |
| Çevresel Özellik | Değer |
|---|---|
| Çalışma sıcaklığı | -10 °C…55 °C |
| Depolama sıcaklığı | -25 °C…70 °C |
| Çalışma nemi | 0 – 75% RH |
| Depolama nemi | 0…90 % RH |
| Koruma derecesi | IP40 / IP20 |
| Ölçü ve Montaj | Değer |
|---|---|
| Genişlik | 96 mm |
| Yükseklik | 96 mm |
| Derinlik | 72 mm |
| Net ağırlık | 250 g |
| Gövde malzemesi | Plastik |
| Montaj tipi | Ön panel montajı |
| Ürün Uygunluğu ve Sınıflandırma | Değer |
|---|---|
| RoHS durumu | Compliant without exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ETIM 10.0 | EC002301 |
| ECLASS 14.0 | 27-14-23-30 |
| ECLASS 15.0 | 27-14-23-30 |
ENERGY METER 750-230 Hangi Değerleri Ölçer?
Weidmüller ENERGY METER 750-230 enerji metresi, enerji tüketimi ve güç değerlerinin yanında güç kalitesi, kaçak akım ve sıcaklık gibi ek parametrelerin de izlenmesini sağlar.
| Ölçülen Değer | Kullanım Amacı |
|---|---|
| Gerilim | Şebeke geriliminin izlenmesi |
| Akım | Faz akımlarının takip edilmesi |
| Frekans | Şebeke frekansının kontrol edilmesi |
| Güç faktörü | Sistem verimliliğinin değerlendirilmesi |
| Görünür güç | Toplam güç ihtiyacının izlenmesi |
| Reaktif güç | Reaktif tüketim ve kompanzasyon takibi |
| Aktif enerji | Gerçek tüketim ölçümü |
| Reaktif enerji | Reaktif enerji değerlerinin izlenmesi |
| THD-U | Gerilim bozulma oranının izlenmesi |
| THD-I | Akım bozulma oranının izlenmesi |
| Harmonikler | 1.–40. derece güç kalitesi takibi |
| Kaçak akım | İzolasyon ve güvenlik takibi |
| Sıcaklık | Pano veya sistem sıcaklık takibi |
| Kısa kesintiler | Güç kalitesi olaylarının izlenmesi |
| Minimum / maksimum değerler | Sistem davranışının kayıt altına alınması |
| Çalışma saati | Sistem çalışma süresinin izlenmesi |
Kullanım Alanları
Weidmüller ENERGY METER 750-230; gelişmiş haberleşme, kaçak akım ölçümü, sıcaklık girişi, analog giriş, dijital giriş / çıkış ve geniş kayıt kapasitesi gerektiren birçok pano uygulamasında kullanılabilir.
| Kullanım Alanı | Açıklama |
|---|---|
| Ana dağıtım panoları | Tesis genel enerji tüketiminin izlenmesi |
| Makine kontrol panoları | Makine bazlı enerji ve güç değerlerinin takip edilmesi |
| Üretim hatları | Hat bazlı tüketim ve performans değerlendirmesi |
| SCADA sistemleri | Modbus RTU veya Ethernet üzerinden merkezi izleme |
| Enerji yönetimi projeleri | Tüketim, kayıt ve verimlilik değerlendirmesi |
| Bina otomasyonu | Modbus TCP/IP, SNMP ve opsiyonel BACnet entegrasyonu |
| Kompanzasyon sistemleri | Güç faktörü, reaktif enerji ve harmonik takibi |
| Kaçak akım izleme | İzolasyon ve pano güvenliği takibi |
| Pano sıcaklık takibi | Sıcaklık girişi ile pano veya ekipman izleme |
| Bakım ekipleri | Minimum / maksimum değer ve kayıt takibi |
Bu kullanım alanları, ENERGY METER 750-230 modelini temel enerji sayaçlarından ayırır. Ürün, özellikle gelişmiş haberleşmeli enerji metresi, kaçak akım ölçümlü enerji ölçer, 230 V beslemeli enerji metresi ve Ethernet destekli pano tipi enerji metresi ihtiyacı olan profesyonel uygulamalarda değerlendirilebilir.
ENERGY METER 750-230 ile ENERGY METER 750-24 Arasındaki Temel Fark
Weidmüller ENERGY METER 750-230 ve ENERGY METER 750-24 modelleri ölçüm, haberleşme, kaçak akım, sıcaklık, analog giriş, dijital giriş / çıkış ve hafıza özellikleri bakımından benzer yapıdadır. Temel fark, cihazın besleme gerilimi tarafındadır.
| Özellik | ENERGY METER 750-24 | ENERGY METER 750-230 |
|---|---|---|
| Şebeke desteği | 1 faz / 3 faz | 1 faz / 3 faz |
| Akım kanalı | 4 + 2 | 4 + 2 |
| Kaçak akım ölçümü | Var | Var |
| Sıcaklık girişi | Var | Var |
| Analog giriş | 2 | 2 |
| RS485 Modbus RTU | Var | Var |
| Ethernet | Var | Var |
| Web server / e-mail | Var | Var |
| Modbus TCP/IP | Var | Var |
| SNMP | Var | Var |
| BACnet | Opsiyonel | Opsiyonel |
| Dijital giriş | 3 | 3 |
| Dijital çıkış | 5 | 5 |
| Pulse çıkış | 5 | 5 |
| Hafıza | 256 MB | 256 MB |
| Class 0.5S | Var | Var |
| Besleme gerilimi | 24 – 90 V AC / 24 – 90 V DC | 90 – 277 V AC / 90 – 250 V DC |
| Nominal besleme | 24 V | 230 V |
Bu karşılaştırmaya göre ENERGY METER 750-230, 230 V besleme altyapısının bulunduğu panolarda tercih edilebilir. 24 V yardımcı besleme kullanılan sistemlerde ise ENERGY METER 750-24 modeli değerlendirilebilir.
ENERGY METER 750-230 ile ENERGY METER 700-PN-230 Arasındaki Fark
ENERGY METER 750-230 ve ENERGY METER 700-PN-230 modelleri gelişmiş enerji ölçümü, Ethernet haberleşme, kaçak akım ve sıcaklık takibi için kullanılan üst seviye modellerdir. Ancak haberleşme protokolleri ve kullanım odakları farklıdır.
| Özellik | ENERGY METER 700-PN-230 | ENERGY METER 750-230 |
|---|---|---|
| Besleme | 230 V | 230 V |
| Akım kanalı | 4 + 2 | 4 + 2 |
| Kaçak akım ölçümü | Var | Var |
| Sıcaklık girişi | Var | Var |
| Analog giriş | 2 | 2 |
| RS485 Modbus RTU | Var | Var |
| Ethernet | Var | Var |
| Modbus TCP/IP | Var | Var |
| SNMP | Var | Var |
| PROFINET | Var | Yok |
| Web server / e-mail | Web Server | Web server / e-mail |
| BACnet | Belirtilmemiş | Opsiyonel |
| Dijital giriş | 3 | 3 |
| Dijital çıkış | 5 | 5 |
| Pulse çıkış | 5 | 5 |
| Class 0.5S | Var | Var |
Bu karşılaştırmaya göre ENERGY METER 700-PN-230, PROFINET kullanılan otomasyon sistemleri için uygundur. ENERGY METER 750-230 ise Modbus TCP/IP, SNMP, Web server / e-mail ve opsiyonel BACnet odaklı enerji izleme projelerinde tercih edilebilir.
ENERGY METER 750-230 ile ENERGY METER 610-230 Arasındaki Fark
ENERGY METER 610-230 modeli gelişmiş Modbus RTU ve USB destekli enerji ölçümü sunarken, ENERGY METER 750-230 daha kapsamlı haberleşme, kaçak akım, sıcaklık ve analog giriş özellikleriyle daha üst seviye bir çözümdür.
| Özellik | ENERGY METER 610-230 | ENERGY METER 750-230 |
|---|---|---|
| Besleme | 230 V | 230 V |
| Akım kanalı | 4 | 4 + 2 |
| RS485 Modbus RTU | Var | Var |
| USB | Var | Yok |
| Ethernet | Yok | Var |
| Web server / e-mail | Yok | Var |
| SNMP | Yok | Var |
| BACnet | Yok | Opsiyonel |
| Kaçak akım ölçümü | Yok | Var |
| Sıcaklık girişi | Yok | Var |
| Analog giriş | Yok | 2 |
| Dijital giriş | 4 | 3 |
| Dijital çıkış | 6 | 5 |
| Pulse çıkış | 6 | 5 |
| Hafıza | 256 MB | 256 MB |
| Class 0.5S | Var | Var |
| Harmonik / THD | Var | Var |
Bu karşılaştırmaya göre ENERGY METER 610-230, Modbus RTU ve USB bağlantısının yeterli olduğu uygulamalar için uygundur. Ethernet, Web server / e-mail, kaçak akım, sıcaklık ve analog giriş gerekiyorsa ENERGY METER 750-230 daha uygun olabilir.
Ürün Seçiminde Dikkat Edilmesi Gerekenler
ENERGY METER 750-230 seçimi yapılırken uygulamanın teknik ihtiyaçları doğru değerlendirilmelidir.
Seçim yaparken kontrol edilmesi gerekenler
- Uygulama 1 fazlı mı, 3 fazlı mı?
- Şebeke yapısı 3 telli mi, 4 telli mi?
- Akım trafosu oranı doğru seçildi mi?
- 5000 A’ya kadar ölçüm ihtiyacı var mı?
- 4 + 2 akım ölçüm kanalı gerekli mi?
- Kaçak akım ölçümü isteniyor mu?
- Sıcaklık girişi gerekiyor mu?
- Analog giriş ihtiyacı var mı?
- 3 dijital giriş yeterli mi?
- 5 dijital çıkış yeterli mi?
- 5 pulse çıkış gerekli mi?
- RS485 Modbus RTU kullanılacak mı?
- Ethernet haberleşme gerekli mi?
- Modbus TCP/IP kullanılacak mı?
- SNMP desteği gerekiyor mu?
- Web server / e-mail bildirimi gerekli mi?
- BACnet opsiyonu proje için gerekli mi?
- Harmonik, THD ve kısa kesinti takibi isteniyor mu?
- 256 MB hafıza ve 10.000 k kayıt değeri gerekli mi?
- ecoExplorer go® yazılımı kullanılacak mı?
- 230 V besleme altyapısı uygun mu?
- 72 mm derinlik pano yerleşimi için uygun mu?
Bu kontroller doğru yapıldığında, ENERGY METER 750-230 enerji metresi gelişmiş enerji ölçümü, Ethernet haberleşme, kaçak akım takibi, sıcaklık izleme, analog giriş ve güç kalitesi takibi gerektiren uygulamalarda doğru çözüm olabilir.
Mühendislik Desteği ve İndirme Dosyaları
Weidmüller ENERGY METER 750-230 enerji metresi için mühendislik verileri, CAD dosyaları, yazılım araçları, firmware, cihaz açıklama dosyaları, kullanım kılavuzları, sertifika, uygunluk belgeleri ve katalog bağlantıları üretici tarafından sunulmaktadır.
Mühendislik Verileri
| Dosya Türü | Açıklama | Boyut | Link |
|---|---|---|---|
| DXF / ZIP | CAD data | 71 KB | https://assets.dam.weidmueller.com/assets/api/52a29bdc-daaa-4745-bafc-f8ab5281fea9/original/2540910000_DXF.zip |
| STEP / STP | CAD data | 4 MB | https://assets.dam.weidmueller.com/assets/api/dd4d4c55-82b2-4799-a28a-af4a76e36b40/original/2540910000.stp |
| DWG / ZIP | CAD data | 109 KB | https://assets.dam.weidmueller.com/assets/api/40b11a44-3016-40f4-b60d-640e75c6e26c/original/2540910000_DWG.zip |
CADENAS Verileri
| Platform | Açıklama | Dil | Link |
|---|---|---|---|
| CADENAS eCATALOG | ENERGY METER 750-230 ürün kataloğu | EN | https://weidmueller-embedded.partcommunity.com/?catalog=weidmueller_qs&part=2540910000 |
Yazılım Desteği
| Dosya Türü | Açıklama | Boyut / Dil | Link |
|---|---|---|---|
| EXE | ecoExplorer go® 9.2.0 Win64 | 626 MB | https://assets.dam.weidmueller.com/assets/api/bef59935-0d57-4c01-ad13-40b96051f435/original/ecoexgo-9.2.0-win64.exe |
| ZIP | ENERGY METER 750 Firmware | 5 MB / EN | https://assets.dam.weidmueller.com/assets/api/3396aa18-06dd-4f66-aaa4-64bce03134e2/original/weidmueller-ENERGYMETER750-3.14.zip |
| ZIP | EM750 Device Description | 405 KB | https://assets.dam.weidmueller.com/assets/api/bc409ce3-9f14-499a-ae8f-82fc2237d55d/original/EM750.zip |
Kullanıcı Dokümantasyonu
| Dosya Türü | Açıklama | Boyut / Dil | Link |
|---|---|---|---|
| ZIP | Manual Energy Meter 750 German-English | 7 MB | https://assets.dam.weidmueller.com/assets/api/d31dca06-88d7-44c1-9f1f-18206a92184a/original/Manual%20Energy%20Meter%20750_german-english.zip |
| IS EM 750 DE/EN | 1 MB / EN | https://assets.dam.weidmueller.com/assets/api/55701816-2bd2-4d93-af64-d6c2a032c35b/original/IS%20EM%20750%20DE_EN%2024_230.pdf | |
| Manual ecoExplorer go English | 6 MB | https://assets.dam.weidmueller.com/assets/api/fc81a6e2-fe6f-4f4b-8bd0-35abf4a0d474/original/2008050000_03_02-2018_MAN_ECOEXPLORER_GO_EN.pdf |
Sertifika, Uygunluk Belgesi ve Katalog
| Dosya Türü | Açıklama | Boyut / Dil | Link |
|---|---|---|---|
| KC Certification Energy Meter 750 | 125 KB | https://assets.dam.weidmueller.com/assets/api/1c0c33e1-bcee-4151-bdaa-63e97856f85d/original/KC_Certification_Energy_Meter_750.pdf | |
| Declaration of Conformity | 589 KB | https://assets.dam.weidmueller.com/assets/api/5ca2f29f-c897-422c-af0d-02474f507a8b/original/DE_PM_1300_211004.pdf | |
| Katalog | Weidmüller Technical Product Catalogues | EN | https://www.weidmueller.com/int/service/technical_product_catalogues.jsp |
TİO Otomasyon ile Weidmüller ENERGY METER 750-230 Çözümleri
TİO Otomasyon olarak endüstriyel otomasyon, elektrik pano malzemeleri, enerji ölçüm cihazları ve ölçüm-izleme ürünlerinde profesyonel ürün tedariki ve teknik destek sunuyoruz.
Weidmüller ENERGY METER 750-230 enerji metresi için ürün seçimi, teknik bilgi, stok durumu, alternatif ürün değerlendirmesi ve fiyat teklifi konusunda bizimle iletişime geçebilirsiniz.
Enerji metresi, enerji ölçer, enerji sayacı, Ethernet enerji metresi, Modbus TCP/IP enerji metresi, RS485 enerji metresi, SNMP destekli enerji metresi, BACnet uyumlu enerji metresi, kaçak akım ölçümlü enerji metresi, sıcaklık girişli enerji ölçer, 230 V enerji metresi, harmonik ölçüm cihazı, THD ölçüm cihazı, güç kalitesi ölçüm cihazı ve pano tipi ölçüm cihazı ihtiyaçlarınızda uygulamanıza uygun ürünü belirlemek için TİO Otomasyon satış ekibinden destek alabilirsiniz.
