Açıklama

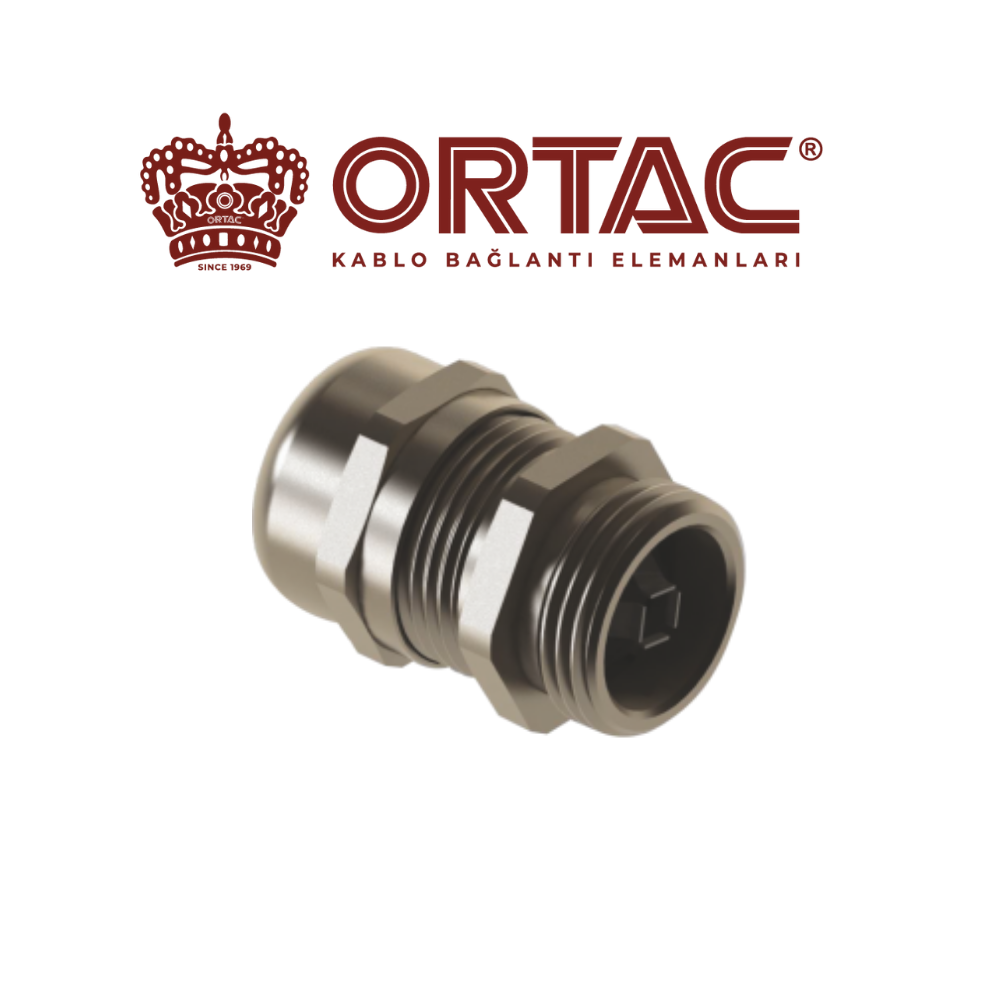

EMC Tip Metal Kablo Rakorları, elektromanyetik uyumluluk (EMC) gerektiren elektriksel ve elektronik sistemlerde kablo giriş noktalarında parazit önleme (EMI/RFI) sağlamak üzere tasarlanmıştır.
Ürün, AISI 301 paslanmaz çelik EMC yayı sayesinde kablo ekranı ile rakor gövdesi arasında yüksek iletkenlik oluşturur. Bu sayede sinyal karışmalarını engeller, sistem kararlılığını artırır.
Nikel kaplı pirinç gövde yapısı uzun ömür ve yüksek dayanıklılık sunarken, IP68 – 5 bar koruma sınıfı toz, su ve titreşime karşı tam koruma sağlar.
Hem iç kılıflı hem de kılıfsız kablo uygulamalarında kullanılabilir.
Bu rakorlar, özellikle otomasyon sistemleri, güç dağıtım panoları, endüstriyel haberleşme sistemleri ve veri merkezlerinde tercih edilir.
Teknik Özellikler
🔹 Kapak: Nikel Kaplı Pirinç
🔹 Kablo Tutucu: Polyamid PA6 V2
🔹 Conta: TPV
🔹 EMC Elemanı: AISI 301 Paslanmaz Çelik Yay
🔹 Gövde: Nikel Kaplı Pirinç
🔹 O-ring: NBR
🔹 Bağlantı Dişi: Metrik (EN 60423) / PG (DIN 40430)
🔹 Koruma Sınıfı: IP68 – 5 bar
🔹 Sıcaklık Aralığı: -20 °C +100 °C / -40 °C +150 °C
🔹 Özellikler:
• Kolay montaj
• Yüksek iletkenlik ve EMI koruması
• Kılıflı / kılıfsız kablolarla uyumlu
• Yüksek gerilim güvenliği
• Uzun ömürlü nikel kaplama
Teknik Tablo – EMC Tip Metal Kablo Rakorları (Metrik)
| Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm) |
|---|---|---|---|---|---|---|
| M 12 x 1,5 | OMBT 01 | 26 | 6 | 17 | 17 | 3 – 6,5 |
| M 16 x 1,5 | OMBT 02 | 23 | 7 | 19 | 17 | 4 – 8 |
| M 20 x 1,5 | OMBT 03 | 26,5 | 8 | 22 | 22 | 6 – 12 |
| M 25 x 1,5 | OMBT 04 | 28 | 8 | 27 | 24 | 10 – 14 |
| M 32 x 1,5 | OMBT 05 | 31,5 | 9 | 36 | 30 | 13 – 18 |
| M 40 x 1,5 | OMBT 06 | 38 | 9 | 46 | 41 | 18 – 25 |
| M 50 x 1,5 | OMBT 07 | 43 | 9 | 55 | 50 | 22 – 32 |
| M 63 x 1,5 | OMBT 08 | 48 | 14 | 70 | 65 | 33 – 44 |
| M 75 x 2,0 | OMBT 18 | 58 | 20 | 90 | 90 | 45 – 55 |
| M 90 x 2,0 | OMBT 19 | 61 | 20 | 100 | 100 | 60 – 70 |
Teknik Tablo – EMC Tip Metal Kablo Rakorları (PG)
| Thread | Code | H (mm) | GL (mm) | Wrench (mm) | Clamping Range (mm) |
|---|---|---|---|---|---|
| PG 7 | OPBT 01 | 26 | 6 | 17 | 3 – 6,5 |
| PG 9 | OPBT 02 | 23 | 6 | 17 | 4 – 8 |
| PG 11 | OPBT 03 | 24,5 | 6 | 22 | 5 – 10 |
| PG 13,5 | OPBT 04 | 26,5 | 6,5 | 22 | 6 – 12 |
| PG 16 | OPBT 05 | 28 | 6,5 | 24 | 10 – 14 |
| PG 21 | OPBT 06 | 31,5 | 7 | 30 | 13 – 18 |
| PG 29 | OPBT 07 | 38 | 8 | 41 | 18 – 25 |
| PG 36 | OPBT 08 | 43 | 9 | 50 | 22 – 32 |
| PG 42 | OPBT 09 | 47 | 12 | 60 | 30 – 38 |
| PG 48 | OPBT 10 | 48 | 14 | 65 | 33 – 44 |
