Açıklama

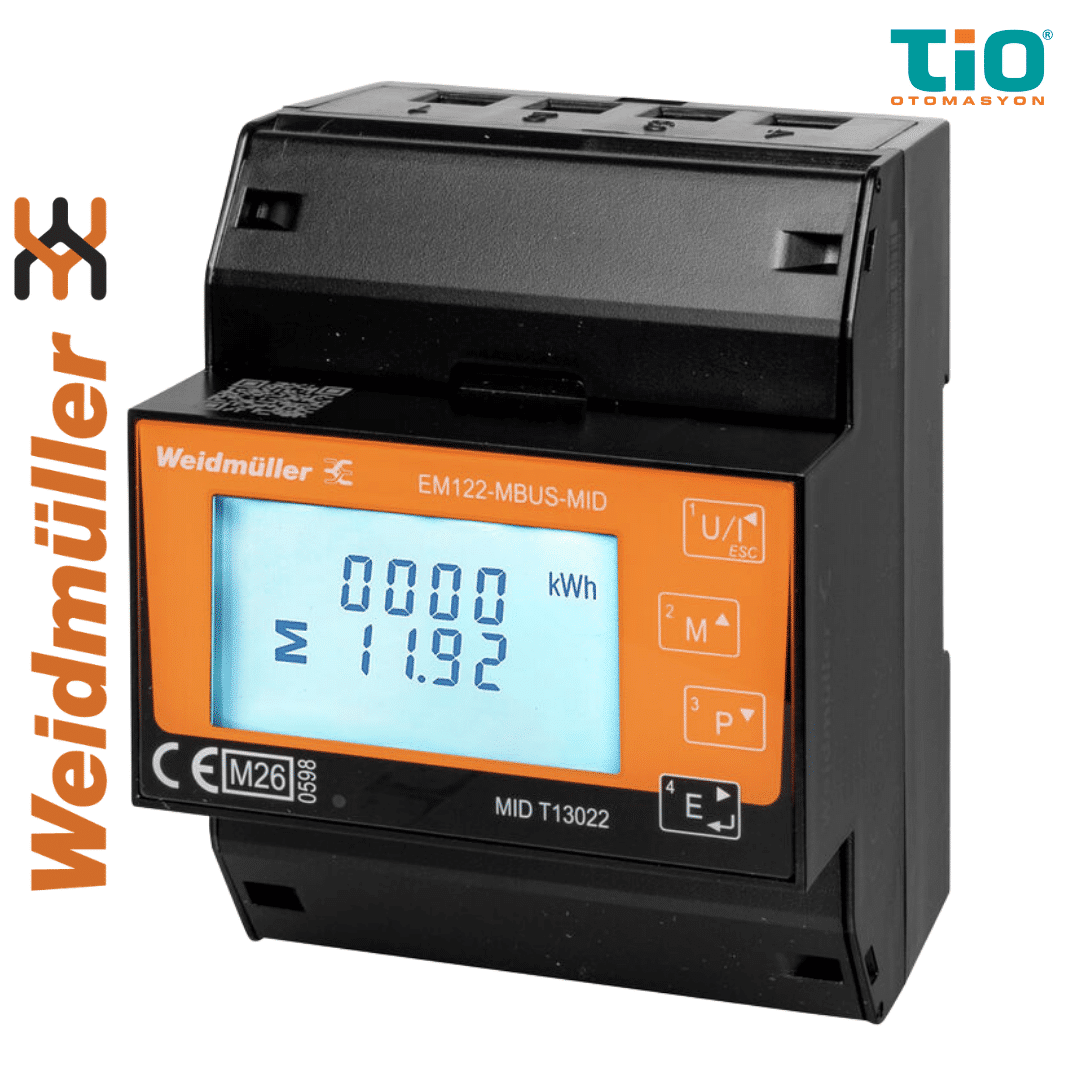

Weidmüller EM122-MBUS-MID Enerji Metresi
Weidmüller EM122-MBUS-MID enerji metresi, 1 fazlı ve 3 fazlı elektrik sistemlerinde enerji tüketimini ölçmek ve ölçüm verilerini M-Bus haberleşme altyapısı üzerinden aktarmak için kullanılan DIN rayı montajlı bir enerji ölçer modelidir.
Ürün, 100 A doğrudan ölçüm yapabildiği için uygun uygulamalarda akım trafosu kullanılmadan enerji tüketimi ölçümü yapılmasına olanak sağlar. Bu yapı, özellikle doğrudan ölçüm istenen üç fazlı pano uygulamalarında montaj kolaylığı sağlar.
EM122-MBUS-MID, MID onaylı yapısı sayesinde ölçüm uygunluğu ve güvenilir tüketim takibi gerektiren projelerde tercih edilebilir. M-Bus haberleşme desteği ile bina otomasyonu, merkezi sayaç okuma ve enerji yönetimi sistemlerine entegre edilebilir.
EM122-MBUS-MID Nedir?
EM122-MBUS-MID, Weidmüller’in 1 fazlı ve 3 fazlı elektrik şebekeleri için geliştirdiği, M-Bus haberleşmeli, MID onaylı, 100 A doğrudan ölçüm destekli enerji metresi modelidir.
Ürün; 1 faz 2 telli L1 + L2, 3 faz 3 telli L1 + L2 + L3 ve 3 faz 4 telli L1 + L2 + L3 + N sistemlerde kullanılabilir.
| Temel Özellik | Değer |
|---|---|
| Ürün tipi | Enerji metresi / enerji ölçer |
| Model | EM122-MBUS-MID |
| Ürün No. | 3141020000 |
| Şebeke tipi | 1 faz / 3 faz |
| Ölçüm tipi | Doğrudan ölçüm |
| Maksimum akım | 100 A |
| Haberleşme | M-Bus |
| Montaj tipi | DIN rayı |
| Onay | MID sertifikalı |
100 A Doğrudan Ölçüm Destekli Enerji Metresi
EM122-MBUS-MID modeli, 100 A’ya kadar doğrudan ölçüm yapabilir. Bu nedenle uygun akım seviyesine sahip sistemlerde akım trafosu kullanılmadan enerji tüketimi ölçümü yapılabilir.
| Akım Ölçüm Özelliği | Değer |
|---|---|
| Akım bağlantısı | Cihaza doğrudan bağlantı |
| Akım ölçüm kanalı | 3 |
| Maksimum akım | 100 A |
| Akım ölçüm doğruluğu | %0,5 |
| Gövde malzemesi | Plastik |
Doğrudan ölçüm yapısı, montajda ek akım trafosu ihtiyacını ortadan kaldırır. Bu özellik, pano içi yerleşimi sadeleştirir ve özellikle 100 A seviyesine kadar ölçüm yapılacak enerji izleme uygulamalarında avantaj sağlar.
M-Bus Haberleşme Desteği
Weidmüller EM122-MBUS-MID enerji metresi, M-Bus haberleşme protokolünü destekler. M-Bus, özellikle merkezi sayaç okuma sistemleri, bina otomasyonu ve enerji yönetim altyapılarında tercih edilen bir haberleşme yapısıdır.
| Haberleşme Özelliği | Değer |
|---|---|
| Protokol | M-Bus |
| Baud rate | 9600 |
| Haberleşme | Çift yönlü |
| Stop bits | 1 / 2 |
| Yazılım | EM configuration tools |
M-Bus haberleşme sayesinde EM122-MBUS-MID, ölçüm verilerinin merkezi yazılım, bina otomasyon sistemi veya sayaç okuma altyapılarına aktarılmasına yardımcı olur.
MID Onaylı Enerji Ölçümü
EM122-MBUS-MID modelinin önemli özelliklerinden biri MID sertifikalı yapıya sahip olmasıdır. MID onayı, enerji ölçüm cihazlarının belirli ölçüm doğruluğu ve uygunluk kriterlerini karşıladığını gösterir.
| Sertifika / Uygunluk | Değer |
|---|---|
| MID sertifikası | Var |
| Aktif enerji doğruluğu | Class 0.5 |
| Genel ölçüm doğruluğu | Class 0.5 |
| Tolerans sınıfı | 0,5 |
| RoHS | Conform |
MID onaylı enerji metresi ihtiyacı olan uygulamalarda EM122-MBUS-MID, 100 A doğrudan ölçüm yapısı ve M-Bus haberleşme desteğiyle güvenilir bir çözüm sunar.
1 Faz ve 3 Faz Sistemlerde Kullanım
EM122-MBUS-MID, hem tek fazlı hem de üç fazlı sistemlerde kullanılabilecek şekilde tasarlanmıştır.
| Şebeke Yapısı | Destek Durumu |
|---|---|
| 1 faz 2 telli L1 + L2 | Var |
| 3 faz 3 telli L1 + L2 + L3 | Var |
| 3 faz 4 telli L1 + L2 + L3 + N | Var |
| Üç telli sistem | Var |
| Dört telli sistem | Var |
| Gerilim L-N | 3 x 230 V |
| Gerilim L-L | 400 V |
| Gerilim tipi | AC |
| Frekans aralığı | 45 – 65 Hz |
Bu yapı sayesinde ürün; tek fazlı tüketim noktalarında, üç fazlı makine beslemelerinde, bina otomasyon sistemlerinde, enerji izleme panolarında ve alt sayaçlama uygulamalarında kullanılabilir.
LCD Ekran ve Görüntülenen Değerler
EM122-MBUS-MID üzerinde LCD ekran bulunur. Cihaz ekranında temel enerji ve güç değerleri görüntülenebilir.
| Ekran / Ölçüm Özelliği | Değer |
|---|---|
| Ekran | LCD |
| Display monitoring | LCD |
| Görüntülenen değer | Akım ölçüm değeri |
| Görüntülenen değer | Gerilim |
| Görüntülenen değer | Görünür güç |
| Giriş frekansı | 50 / 60 Hz |
| Sürekli ölçüm | Var |
LCD ekran, pano üzerinde temel ölçüm değerlerinin hızlı şekilde kontrol edilmesini sağlar. M-Bus haberleşme ile bu değerler merkezi sistemlere aktarılabilir.
2 Pulse Çıkış Desteği
EM122-MBUS-MID modelinde 2 pulse çıkış bulunur. Teknik tabloda dijital giriş ve dijital çıkış sayısı 0 olarak belirtilmiştir.
| Giriş / Çıkış Özelliği | Değer |
|---|---|
| Dijital giriş sayısı | 0 |
| Dijital çıkış sayısı | 0 |
| Pulse çıkış sayısı | 2 |
| Dijital çıkış yapılandırılabilir | Var |
| Sıcaklık girişi | Yok |
Pulse çıkışlar, enerji tüketim bilgisinin harici sistemlere aktarılması veya darbe sayımı yapılması gereken uygulamalarda değerlendirilebilir.
Kısa Kesinti Algılama Desteği
EM122-MBUS-MID enerji metresi, teknik verilerde Brief interruptions: Yes olarak belirtilen kısa kesinti algılama desteğine sahiptir.
| Güç Kalitesi Özelliği | Değer |
|---|---|
| Kısa kesinti algılama | Var |
| Aktif enerji doğruluğu | Class 0.5 |
| Gerilim ölçüm doğruluğu | %0,5 |
| Akım ölçüm doğruluğu | %0,5 |
Kısa kesinti takibi, besleme sürekliliğinin önemli olduğu pano ve enerji izleme uygulamalarında fayda sağlar.
DIN Rayı Montajlı Kompakt Yapı
Weidmüller EM122-MBUS-MID, DIN rayı montajlı yapıya sahiptir. Bu sayede pano içinde kolayca konumlandırılabilir.
| Ölçü ve Montaj Özelliği | Değer |
|---|---|
| Montaj tipi | DIN rayı |
| Genişlik | 72 mm |
| Yükseklik | 100 mm |
| Derinlik | 66 mm |
| Net ağırlık | 246,8 g |
| Gövde malzemesi | Plastik |
| Koruma derecesi | IP51 |
DIN rayı montaj yapısı, ürünü kontrol panoları, enerji izleme panoları, bina otomasyon panoları ve alt sayaçlama uygulamalarında pratik hale getirir.
Teknik Özellikler
| Genel Bilgi | Değer |
|---|---|
| Marka | Weidmüller |
| Model | EM122-MBUS-MID |
| Ürün No. / Sipariş No. | 3141020000 |
| GTIN / EAN | 4099987460743 |
| Ürün tipi | Enerji metresi / enerji ölçer |
| Versiyon | 100 A, 1 ve 3 fazlı şebekeler için güç ölçümü ve görüntüleme |
| Ölçüm tipi | Doğrudan ölçüm |
| Haberleşme | M-Bus |
| Onay | MID sertifikalı |
| Adet | 1 adet |
| RoHS | Conform |
| Elektriksel Özellik | Değer |
|---|---|
| Şebeke tipi | 1 faz 2 telli / 3 faz 3 telli / 3 faz 4 telli |
| Gerilim tipi | AC |
| Gerilim ölçüm aralığı L-N | 3 x 230 V |
| Gerilim ölçüm aralığı L-L | 400 V |
| Besleme gerilimi | 230 V |
| Maksimum akım | 100 A |
| Akım ölçüm kanalı | 3 |
| Akım bağlantısı | Cihaza doğrudan bağlantı |
| Üç telli sistem | Var |
| Dört telli sistem | Var |
| Frekans aralığı | 45 – 65 Hz |
| Haberleşme ve Yazılım | Değer |
|---|---|
| Protokol | M-Bus |
| Baud rate | 9600 |
| Haberleşme | Çift yönlü |
| Stop bits | 1 / 2 |
| Yazılım | EM configuration tools |
| Giriş / Çıkış Özelliği | Değer |
|---|---|
| Dijital giriş sayısı | 0 |
| Dijital çıkış sayısı | 0 |
| Pulse çıkış sayısı | 2 |
| Dijital çıkış yapılandırılabilir | Var |
| Sıcaklık girişi | Yok |
| Ölçüm ve Performans | Değer |
|---|---|
| Aktif enerji doğruluğu | Class 0.5 |
| Genel ölçüm doğruluğu | Class 0.5 |
| Gerilim ölçüm doğruluğu | %0,5 |
| Akım ölçüm doğruluğu | %0,5 |
| Power factor input | %1 |
| Giriş frekansı | 50 / 60 Hz |
| Sürekli ölçüm | Var |
| Ekran ve Görüntüleme | Değer |
|---|---|
| Ekran | LCD |
| Display monitoring | LCD |
| Görüntülenen değer | Akım ölçüm değeri |
| Görüntülenen değer | Gerilim |
| Görüntülenen değer | Görünür güç |
| Güç Kalitesi ve İzolasyon | Değer |
|---|---|
| Kısa kesinti algılama | Var |
| Darbe dayanım gerilimi | 6 kV, 1.2/50 µs |
| Giriş veya çıkış / besleme izolasyon gerilimi | 4 kVeff / 1 min. |
| Kirlilik derecesi | 2 |
| Tolerans sınıfı | 0,5 |
| Çevresel Özellik | Değer |
|---|---|
| Çalışma sıcaklığı | -25 °C…55 °C |
| Depolama sıcaklığı | -40 °C…70 °C |
| Çalışma nemi | 0…90 %, yoğuşmasız |
| Nem | 0…90 %, yoğuşmasız |
| Koruma derecesi | IP51 |
| Ölçü ve Montaj | Değer |
|---|---|
| Genişlik | 72 mm |
| Yükseklik | 100 mm |
| Derinlik | 66 mm |
| Net ağırlık | 246,8 g |
| Gövde malzemesi | Plastik |
| Montaj tipi | DIN rayı |
| Ürün Uygunluğu ve Sınıflandırma | Değer |
|---|---|
| RoHS durumu | Compliant with exemption |
| RoHS muafiyetleri | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 90d4d0d0-bf40-4da4-b1ec-9cc14a358c13 |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ETIM 10.0 | EC002301 |
| ECLASS 14.0 | 27-14-23-30 |
| ECLASS 15.0 | 27-14-23-30 |
EM122-MBUS-MID Hangi Değerleri Ölçer?
Weidmüller EM122-MBUS-MID enerji metresi, 1 fazlı ve 3 fazlı elektrik sistemlerinde temel enerji ve güç ölçüm değerlerinin izlenmesini sağlar.
| Ölçülen / Görüntülenen Değer | Kullanım Amacı |
|---|---|
| Gerilim | Şebeke geriliminin izlenmesi |
| Akım | Faz akımlarının takip edilmesi |
| Görünür güç | Toplam güç ihtiyacının izlenmesi |
| Aktif enerji | Enerji tüketiminin ölçülmesi |
| Frekans | 50 / 60 Hz şebeke kontrolü |
| Kısa kesinti bilgisi | Besleme sürekliliğinin izlenmesi |
| Pulse çıkış bilgisi | Harici sayaçlama veya darbe takibi |
| M-Bus verisi | Merkezi sistemlere ölçüm aktarımı |
Kullanım Alanları
Weidmüller EM122-MBUS-MID, 100 A doğrudan enerji ölçümü ve M-Bus haberleşme gerektiren birçok uygulamada kullanılabilir.
| Kullanım Alanı | Açıklama |
|---|---|
| Üç fazlı pano uygulamaları | 3 faz 3 telli veya 3 faz 4 telli sistemlerde ölçüm |
| Tek fazlı enerji izleme | 1 faz 2 telli hatlarda tüketim takibi |
| Alt sayaçlama sistemleri | Tüketim noktalarının ayrı ayrı ölçülmesi |
| Bina otomasyonu | M-Bus üzerinden merkezi sayaç okuma |
| Enerji yönetimi projeleri | Tüketim değerlerinin raporlanması |
| Makine beslemeleri | Tek veya üç fazlı makine enerji takibi |
| Kompakt pano uygulamaları | DIN rayı montajlı çözüm ihtiyacı olan panolar |
| MID gerektiren uygulamalar | Onaylı enerji ölçüm ihtiyaçları |
| Pulse çıkışlı sayaçlama | Darbe çıkışı ile enerji verisi aktarımı |
| Kısa kesinti takibi | Besleme sürekliliğinin izlenmesi |
Bu kullanım alanları, EM122-MBUS-MID modelini doğrudan ölçüm, M-Bus haberleşme ve MID onaylı enerji ölçümü gereken uygulamalar için uygun hale getirir.
EM122-MBUS-MID ile EM120-MBUS-MID Arasındaki Temel Fark
EM122-MBUS-MID ve EM120-MBUS-MID modelleri M-Bus haberleşmeli ve MID onaylı enerji metresi çözümleridir. Temel fark ölçüm yapısıdır.
| Özellik | EM120-MBUS-MID | EM122-MBUS-MID |
|---|---|---|
| Şebeke tipi | 1 faz / 3 faz | 1 faz / 3 faz |
| Ölçüm tipi | Akım trafolu ölçüm | Doğrudan ölçüm |
| Akım kanalı | 3 | 3 |
| Maksimum akım | 5000 A | 100 A |
| Haberleşme | M-Bus | M-Bus |
| MID onayı | Var | Var |
| Dijital çıkış | 2 | 0 |
| Pulse çıkış | 2 | 2 |
| Montaj tipi | DIN rayı | DIN rayı |
| Kullanım odağı | Yüksek akım / CT ölçüm | 100 A’ya kadar doğrudan ölçüm |
Bu karşılaştırmaya göre EM120-MBUS-MID, yüksek akımlı ve akım trafolu ölçüm yapılacak uygulamalarda tercih edilebilir. EM122-MBUS-MID ise 100 A’ya kadar doğrudan ölçüm yapılacak, M-Bus haberleşmeli ve MID onaylı uygulamalarda daha uygun bir çözümdür.
EM122-MBUS-MID ile EM111-MBUS-MID Arasındaki Temel Fark
EM122-MBUS-MID ve EM111-MBUS-MID modelleri M-Bus haberleşmeli ve MID onaylı doğrudan ölçüm cihazlarıdır. Temel fark faz desteği ve maksimum akım değeridir.
| Özellik | EM111-MBUS-MID | EM122-MBUS-MID |
|---|---|---|
| Şebeke tipi | 1 faz 2 telli L + N | 1 faz / 3 faz |
| Ölçüm tipi | Doğrudan ölçüm | Doğrudan ölçüm |
| Akım kanalı | 1 | 3 |
| Maksimum akım | 45 A | 100 A |
| Haberleşme | M-Bus | M-Bus |
| MID onayı | Var | Var |
| Dijital çıkış | 2 | 0 |
| Pulse çıkış | 2 | 2 |
| Montaj tipi | DIN rayı | DIN rayı |
| Kullanım odağı | Tek faz 45 A ölçüm | 1 / 3 faz 100 A ölçüm |
Bu karşılaştırmaya göre EM111-MBUS-MID, tek fazlı ve 45 A’ya kadar doğrudan ölçüm yapılacak uygulamalar için uygundur. EM122-MBUS-MID ise üç faz desteği ve 100 A doğrudan ölçüm ihtiyacı olan uygulamalarda tercih edilebilir.
Ürün Seçiminde Dikkat Edilmesi Gerekenler
EM122-MBUS-MID seçimi yapılırken uygulamanın teknik ihtiyaçları doğru değerlendirilmelidir.
Seçim yaparken kontrol edilmesi gerekenler
- Uygulama tek fazlı mı, üç fazlı mı?
- Şebeke yapısı 1 faz 2 telli, 3 faz 3 telli veya 3 faz 4 telli mi?
- Doğrudan ölçüm mü isteniyor?
- 100 A maksimum akım değeri yeterli mi?
- Akım trafosu kullanmadan ölçüm yapılacak mı?
- M-Bus haberleşme altyapısı kullanılacak mı?
- MID onayı gerekiyor mu?
- Pulse çıkış gerekli mi?
- Dijital çıkış ihtiyacı var mı?
- DIN rayı montajı isteniyor mu?
- 72 mm genişlik pano yerleşimi için uygun mu?
- 400 V L-L ve 3 x 230 V L-N ölçüm aralığı uygulamaya uygun mu?
- 230 V besleme yapısı projeye uygun mu?
- EM configuration tools yazılımı kullanılacak mı?
- Kısa kesinti algılama özelliği uygulama için gerekli mi?
Bu kontroller doğru yapıldığında, EM122-MBUS-MID enerji metresi 100 A doğrudan ölçüm, M-Bus haberleşme, MID onayı ve üç faz destekli enerji ölçümü gereken uygulamalarda doğru çözüm olabilir.
