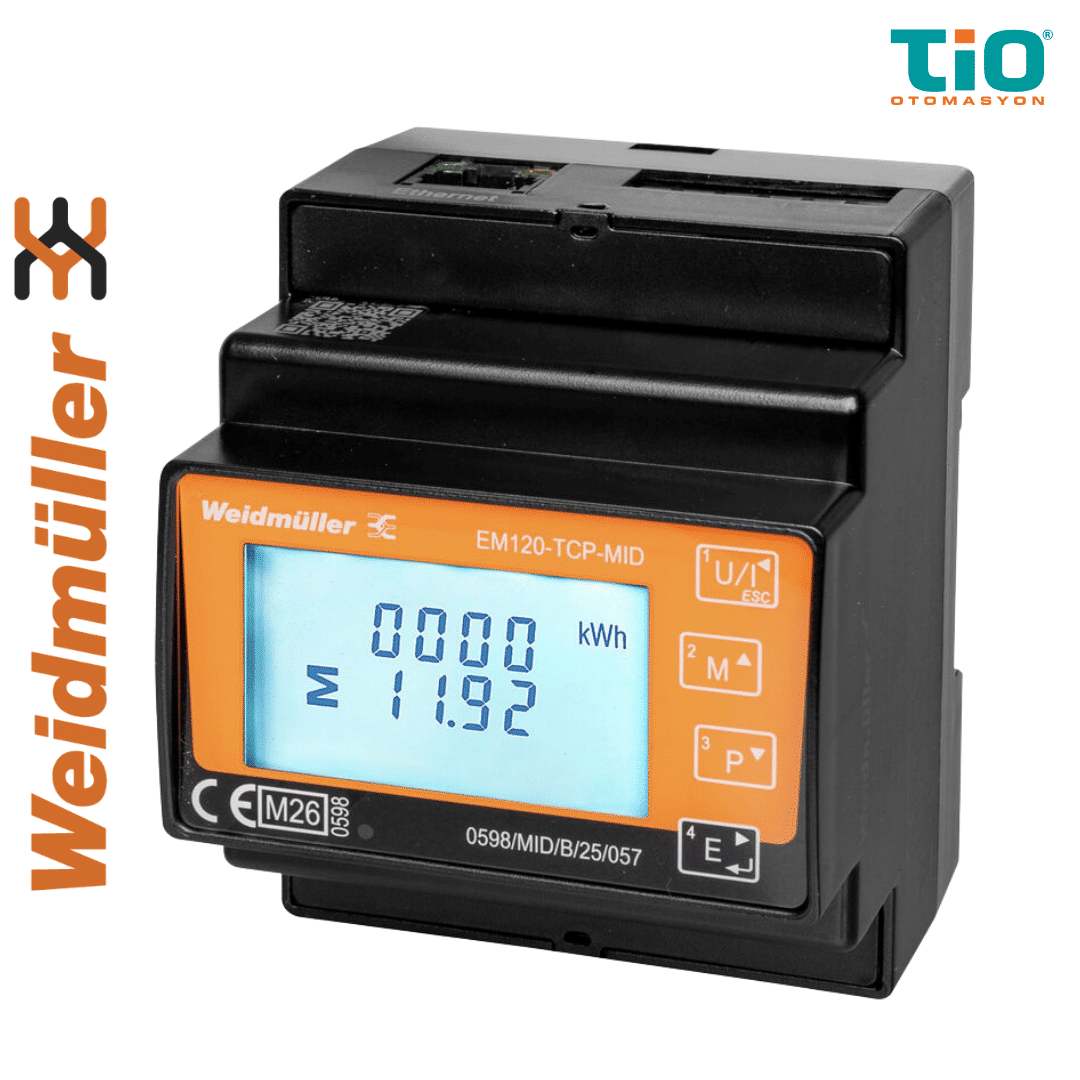

Weidmüller EM120-TCP-MID Enerji Metresi
Weidmüller EM120-TCP-MID enerji metresi, 1 fazlı ve 3 fazlı elektrik sistemlerinde enerji tüketimini ölçmek ve ölçüm verilerini Modbus TCP/IP haberleşme altyapısı üzerinden aktarmak için kullanılan DIN rayı montajlı bir enerji ölçer modelidir.
Ürün, doğrudan ölçüm yerine akım trafosu ile ölçüm yapar. Bu sayede yüksek akım bulunan sistemlerde uygun akım trafoları kullanılarak enerji tüketimi takip edilebilir. 0-1 A veya 0-5 A akım trafosu sekonder bağlantısı desteklenir.
EM120-TCP-MID, MID sertifikalı yapısı, Modbus/TCP haberleşme desteği ve 1 faz / 3 faz kullanım esnekliği sayesinde bina otomasyonu, enerji yönetimi, alt sayaçlama, üretim tesisi izleme ve pano bazlı enerji takip uygulamalarında tercih edilebilir.
EM120-TCP-MID Nedir?
EM120-TCP-MID, Weidmüller’in 1 fazlı ve 3 fazlı elektrik şebekeleri için geliştirdiği, akım trafolu, Modbus TCP/IP haberleşmeli, MID onaylı enerji metresi modelidir.
Ürün; 1 faz 2 telli L + N, 3 faz 3 telli L1 + L2 + L3 ve 3 faz 4 telli L1 + L2 + L3 + N sistemlerde kullanılabilir.
| Temel Özellik | Değer |
|---|---|
| Ürün tipi | Enerji metresi / enerji ölçer |
| Model | EM120-TCP-MID |
| Ürün No. | 3141000000 |
| Şebeke tipi | 1 faz / 3 faz |
| Ölçüm tipi | Akım trafolu ölçüm |
| Akım trafosu sekonderi | 0-1 A veya 0-5 A |
| Maksimum akım | 5000 A |
| Haberleşme | Modbus/TCP |
| Montaj tipi | DIN rayı |
| Onay | MID sertifikalı |
Bu yapı, ürünü yüksek akım izleme, merkezi enerji takibi ve TCP/IP tabanlı haberleşme gerektiren enerji ölçüm projelerinde kullanıma uygun hale getirir.
Akım Trafosu ile Ölçüm Desteği
EM120-TCP-MID, akım trafosu kullanılarak ölçüm yapılacak uygulamalar için geliştirilmiştir. Cihazın giriş tipi, akım trafosunun sekonder tarafı için 0-1 A veya 0-5 A olarak belirtilmiştir.
| Akım Ölçüm Özelliği | Değer |
|---|---|
| Giriş tipi | Akım trafosu sekonderi 0-1 A veya 0-5 A |
| Akım ölçüm kanalı | 3 |
| Maksimum akım | 5000 A |
| Akım ölçüm doğruluğu | %0,5 |
| Gövde malzemesi | Plastik |
Akım trafolu yapı, yüksek akım geçen panolarda doğrudan ölçüm yerine daha güvenli ve uygun bir ölçüm yöntemi sunar. Bu nedenle EM120-TCP-MID; ana dağıtım panoları, tali dağıtım panoları, üç fazlı makine beslemeleri ve yüksek akımlı enerji izleme noktaları için uygundur.
Modbus TCP/IP Haberleşme Desteği
Weidmüller EM120-TCP-MID enerji metresi, Modbus/TCP protokolünü destekler. Bu yapı, enerji ölçüm verilerinin TCP/IP tabanlı ağ altyapısı üzerinden izleme sistemlerine aktarılmasına yardımcı olur.
| Haberleşme Özelliği | Değer |
|---|---|
| Protokol | Modbus/TCP |
| Adresleme | 1 – 247 |
| Haberleşme | Çift yönlü |
| Yazılım | EM configuration tools |
Modbus TCP/IP desteği sayesinde EM120-TCP-MID; enerji izleme yazılımları, bina otomasyonu sistemleri, SCADA altyapıları ve ağ tabanlı ölçüm uygulamalarında kullanılabilir.
MID Onaylı Enerji Ölçümü
EM120-TCP-MID modelinin önemli özelliklerinden biri MID sertifikalı yapıya sahip olmasıdır. MID onayı, enerji ölçüm cihazlarının belirli doğruluk ve uygunluk kriterlerini karşıladığını gösterir.
| Sertifika / Uygunluk | Değer |
|---|---|
| MID sertifikası | Var |
| Aktif enerji doğruluğu | Class 0.5 |
| Genel ölçüm doğruluğu | Class 0.5 |
| Tolerans sınıfı | 0,5 |
| RoHS | Conform |
MID onaylı enerji metresi ihtiyacı olan uygulamalarda EM120-TCP-MID, akım trafolu ölçüm yapısı ve Modbus TCP/IP haberleşme desteğiyle güvenilir bir çözüm sunar.
1 Faz ve 3 Faz Sistemlerde Kullanım
EM120-TCP-MID, hem tek fazlı hem de üç fazlı sistemlerde kullanılabilecek şekilde tasarlanmıştır.
| Şebeke Yapısı | Destek Durumu |
|---|---|
| 1 faz 2 telli L + N | Var |
| 3 faz 3 telli L1 + L2 + L3 | Var |
| 3 faz 4 telli L1 + L2 + L3 + N | Var |
| Üç telli sistem | Var |
| Dört telli sistem | Var |
| Gerilim L-N | 3 x 230 V |
| Gerilim L-L | 400 V |
| Gerilim tipi | AC |
| Frekans aralığı | 45 – 65 Hz |
Bu yapı sayesinde ürün; farklı pano tiplerinde, tek fazlı tüketim noktalarında, üç fazlı makine beslemelerinde, bina otomasyon sistemlerinde ve enerji yönetimi projelerinde değerlendirilebilir.
LCD Ekran ve Görüntülenen Değerler
EM120-TCP-MID üzerinde LCD ekran bulunur. Cihaz ekranında temel enerji ve güç değerleri görüntülenebilir.
| Ekran / Ölçüm Özelliği | Değer |
|---|---|
| Ekran | LCD |
| Display monitoring | LCD |
| Görüntülenen değer | Gerilim |
| Görüntülenen değer | Akım ölçüm değeri |
| Görüntülenen değer | Görünür güç |
| Giriş frekansı | 50 / 60 Hz |
| Sürekli ölçüm | Var |
LCD ekran, pano üzerinde temel değerlerin hızlı şekilde kontrol edilmesini sağlar. Modbus TCP/IP haberleşme ile bu değerler merkezi sistemlere de aktarılabilir.
2 Dijital Çıkış Yapısı
EM120-TCP-MID modelinde 2 dijital çıkış bulunur. Dijital giriş ve pulse çıkış sayısı teknik tabloda 0 olarak belirtilmiştir.
| Giriş / Çıkış Özelliği | Değer |
|---|---|
| Dijital giriş sayısı | 0 |
| Dijital çıkış sayısı | 2 |
| Pulse çıkış sayısı | 0 |
| Dijital çıkış yapılandırılabilir | Var |
| Sıcaklık girişi | Yok |
Dijital çıkışlar pano otomasyonu, durum bildirimi veya enerji ölçüm sistemine bağlı yardımcı sinyal ihtiyaçlarında değerlendirilebilir.
Kısa Kesinti Algılama Desteği
EM120-TCP-MID enerji metresi, teknik verilerde Brief interruptions: Yes olarak belirtilen kısa kesinti algılama desteğine sahiptir.
| Güç Kalitesi Özelliği | Değer |
|---|---|
| Kısa kesinti algılama | Var |
| Aktif enerji doğruluğu | Class 0.5 |
| Gerilim ölçüm doğruluğu | %0,5 |
| Akım ölçüm doğruluğu | %0,5 |
Kısa kesinti takibi, besleme sürekliliğinin önemli olduğu pano ve enerji izleme uygulamalarında fayda sağlar.
DIN Rayı Montajlı Kompakt Yapı
Weidmüller EM120-TCP-MID, DIN rayı montajlı yapıya sahiptir. Bu sayede pano içinde kolayca konumlandırılabilir.
| Ölçü ve Montaj Özelliği | Değer |
|---|---|
| Montaj tipi | DIN rayı |
| Genişlik | 72 mm |
| Yükseklik | 94,5 mm |
| Derinlik | 65 mm |
| Net ağırlık | 241,4 g |
| Gövde malzemesi | Plastik |
| Koruma derecesi | IP51 |
DIN rayı montaj yapısı, ürünü kontrol panoları, enerji izleme panoları, bina otomasyon panoları ve kompakt pano uygulamalarında pratik hale getirir.
Teknik Özellikler
| Genel Bilgi | Değer |
|---|---|
| Marka | Weidmüller |
| Model | EM120-TCP-MID |
| Ürün No. / Sipariş No. | 3141000000 |
| GTIN / EAN | 4099987460712 |
| Ürün tipi | Enerji metresi / enerji ölçer |
| Versiyon | Modbus TCP/IP, 1 ve 3 fazlı şebekeler için güç ölçümü ve görüntüleme |
| Ölçüm tipi | Akım trafolu ölçüm |
| Haberleşme | Modbus TCP/IP |
| Onay | MID sertifikalı |
| Adet | 1 adet |
| RoHS | Conform |
| Elektriksel Özellik | Değer |
|---|---|
| Şebeke tipi | 1 faz 2 telli / 3 faz 3 telli / 3 faz 4 telli |
| Gerilim tipi | AC |
| Gerilim ölçüm aralığı L-N | 3 x 230 V |
| Gerilim ölçüm aralığı L-L | 400 V |
| Besleme gerilimi | 400 V AC / 230 V AC |
| Besleme gerilimi | 230 V |
| Maksimum akım | 5000 A |
| Akım ölçüm kanalı | 3 |
| Giriş tipi | 3 faz AC / akım trafosu sekonderi 0-1 A veya 0-5 A |
| Üç telli sistem | Var |
| Dört telli sistem | Var |
| Frekans aralığı | 45 – 65 Hz |
| Haberleşme ve Yazılım | Değer |
|---|---|
| Protokol | Modbus/TCP |
| Adresleme | 1 – 247 |
| Haberleşme | Çift yönlü |
| Yazılım | EM configuration tools |
| Giriş / Çıkış Özelliği | Değer |
|---|---|
| Dijital giriş sayısı | 0 |
| Dijital çıkış sayısı | 2 |
| Pulse çıkış sayısı | 0 |
| Dijital çıkış yapılandırılabilir | Var |
| Sıcaklık girişi | Yok |
| Ölçüm ve Performans | Değer |
|---|---|
| Aktif enerji doğruluğu | Class 0.5 |
| Genel ölçüm doğruluğu | Class 0.5 |
| Gerilim ölçüm doğruluğu | %0,5 |
| Akım ölçüm doğruluğu | %0,5 |
| Power factor input | %1 |
| Giriş frekansı | 50 / 60 Hz |
| Sürekli ölçüm | Var |
| Ekran ve Görüntüleme | Değer |
|---|---|
| Ekran | LCD |
| Display monitoring | LCD |
| Görüntülenen değer | Gerilim |
| Görüntülenen değer | Akım ölçüm değeri |
| Görüntülenen değer | Görünür güç |
| Güç Kalitesi ve İzolasyon | Değer |
|---|---|
| Kısa kesinti algılama | Var |
| Darbe dayanım gerilimi | 6 kV, 1.2/50 µs |
| Giriş veya çıkış / besleme izolasyon gerilimi | 4 kVeff / 1 min. |
| Kirlilik derecesi | 2 |
| Tolerans sınıfı | 0,5 |
| Çevresel Özellik | Değer |
|---|---|
| Çalışma sıcaklığı | -25 °C…55 °C |
| Depolama sıcaklığı | -40 °C…70 °C |
| Çalışma nemi | 0…90 %, yoğuşmasız |
| Depolama nemi | 0…90 %, yoğuşmasız |
| Nem | 0…90 %, yoğuşmasız |
| Koruma derecesi | IP51 |
| Ölçü ve Montaj | Değer |
|---|---|
| Genişlik | 72 mm |
| Yükseklik | 94,5 mm |
| Derinlik | 65 mm |
| Net ağırlık | 241,4 g |
| Gövde malzemesi | Plastik |
| Montaj tipi | DIN rayı |
| Ürün Uygunluğu ve Sınıflandırma | Değer |
|---|---|
| RoHS durumu | Compliant with exemption |
| RoHS muafiyetleri | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 90d4d0d0-bf40-4da4-b1ec-9cc14a358c13 |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ETIM 10.0 | EC002301 |
| ECLASS 14.0 | 27-14-23-30 |
| ECLASS 15.0 | 27-14-23-30 |
EM120-TCP-MID Hangi Değerleri Ölçer?
Weidmüller EM120-TCP-MID enerji metresi, 1 fazlı ve 3 fazlı elektrik sistemlerinde temel enerji ve güç ölçüm değerlerinin izlenmesini sağlar.
| Ölçülen / Görüntülenen Değer | Kullanım Amacı |
|---|---|
| Gerilim | Şebeke geriliminin izlenmesi |
| Akım | Faz akımlarının takip edilmesi |
| Görünür güç | Toplam güç ihtiyacının izlenmesi |
| Aktif enerji | Enerji tüketiminin ölçülmesi |
| Frekans | 50 / 60 Hz şebeke kontrolü |
| Kısa kesinti bilgisi | Besleme sürekliliğinin izlenmesi |
| Modbus TCP/IP verisi | Merkezi sistemlere ölçüm aktarımı |
Kullanım Alanları
Weidmüller EM120-TCP-MID, akım trafolu enerji ölçümü ve Modbus TCP/IP haberleşme gerektiren birçok uygulamada kullanılabilir.
| Kullanım Alanı | Açıklama |
|---|---|
| Ana dağıtım panoları | Yüksek akımlı ana tüketim noktalarının izlenmesi |
| Tali dağıtım panoları | Bölüm veya hat bazlı enerji takibi |
| Üç fazlı pano uygulamaları | 3 faz 3 telli veya 3 faz 4 telli sistemlerde ölçüm |
| Tek fazlı enerji izleme | 1 faz 2 telli L + N hatlarda tüketim takibi |
| Alt sayaçlama sistemleri | Tüketim noktalarının ayrı ayrı ölçülmesi |
| SCADA sistemleri | Modbus TCP/IP üzerinden merkezi izleme |
| Bina otomasyonu | TCP/IP tabanlı enerji verisi aktarımı |
| Enerji yönetimi projeleri | Tüketim değerlerinin raporlanması |
| Üretim tesisleri | Hat veya pano bazlı enerji tüketimi izleme |
| MID gerektiren uygulamalar | Onaylı enerji ölçüm ihtiyaçları |
Bu kullanım alanları, EM120-TCP-MID modelini akım trafolu, Modbus TCP/IP haberleşmeli ve MID onaylı enerji ölçümü için uygun hale getirir.
EM120-TCP-MID ile EM120-RTU-MID Arasındaki Temel Fark
EM120-TCP-MID ve EM120-RTU-MID modelleri aynı ürün ailesinde yer alan akım trafolu ve MID onaylı enerji metresi çözümleridir. Temel fark haberleşme protokolüdür.
| Özellik | EM120-TCP-MID | EM120-RTU-MID |
|---|---|---|
| Şebeke tipi | 1 faz / 3 faz | 1 faz / 3 faz |
| Ölçüm tipi | Akım trafolu ölçüm | Akım trafolu ölçüm |
| Akım trafosu sekonderi | 0-1 A / 0-5 A | 0-1 A / 0-5 A |
| Maksimum akım | 5000 A | 5000 A |
| Haberleşme | Modbus TCP/IP | RS485 Modbus RTU |
| MID onayı | Var | Var |
| Dijital çıkış | 2 | 2 |
| Pulse çıkış | 0 | 0 |
| Montaj tipi | DIN rayı | DIN rayı |
| Kullanım odağı | TCP/IP tabanlı enerji izleme | RS485 Modbus RTU otomasyon sistemleri |
Bu karşılaştırmaya göre EM120-TCP-MID, TCP/IP tabanlı ağ altyapısı üzerinden enerji izleme yapılacak uygulamalarda tercih edilebilir. RS485 Modbus RTU kullanılan PLC veya SCADA sistemlerinde ise EM120-RTU-MID modeli değerlendirilebilir.
EM120-TCP-MID ile EM120-MBUS-MID Arasındaki Temel Fark
EM120-TCP-MID ve EM120-MBUS-MID modelleri akım trafolu ve MID onaylı enerji ölçüm uygulamalarında kullanılır. Temel fark haberleşme altyapısıdır.
| Özellik | EM120-TCP-MID | EM120-MBUS-MID |
|---|---|---|
| Şebeke tipi | 1 faz / 3 faz | 1 faz / 3 faz |
| Ölçüm tipi | Akım trafolu ölçüm | Akım trafolu ölçüm |
| Akım trafosu sekonderi | 0-1 A / 0-5 A | 0-1 A / 0-5 A |
| Maksimum akım | 5000 A | 5000 A |
| Haberleşme | Modbus TCP/IP | M-Bus |
| MID onayı | Var | Var |
| Dijital çıkış | 2 | 2 |
| Pulse çıkış | 0 | 2 |
| Montaj tipi | DIN rayı | DIN rayı |
| Kullanım odağı | TCP/IP tabanlı enerji izleme | M-Bus sayaç okuma sistemleri |
Bu karşılaştırmaya göre EM120-TCP-MID, Ethernet / TCP-IP tabanlı enerji izleme sistemlerinde tercih edilebilir. M-Bus sayaç okuma altyapısı kullanılan bina otomasyonu projelerinde ise EM120-MBUS-MID modeli değerlendirilebilir.
Ürün Seçiminde Dikkat Edilmesi Gerekenler
EM120-TCP-MID seçimi yapılırken uygulamanın teknik ihtiyaçları doğru değerlendirilmelidir.
Seçim yaparken kontrol edilmesi gerekenler
- Uygulama tek fazlı mı, üç fazlı mı?
- Şebeke yapısı 1 faz 2 telli, 3 faz 3 telli veya 3 faz 4 telli mi?
- Akım trafolu ölçüm gerekiyor mu?
- Akım trafosu sekonder değeri 0-1 A veya 0-5 A mı?
- 5000 A’ya kadar ölçüm ihtiyacı var mı?
- Modbus TCP/IP haberleşme altyapısı kullanılacak mı?
- MID onayı gerekiyor mu?
- 2 dijital çıkış yeterli mi?
- Pulse çıkış gerekip gerekmediği kontrol edildi mi?
- DIN rayı montajı isteniyor mu?
- 72 mm genişlik pano yerleşimi için uygun mu?
- 400 V L-L ve 3 x 230 V L-N ölçüm aralığı uygulamaya uygun mu?
- 230 V AC / 400 V AC besleme yapısı projeye uygun mu?
- EM configuration tools yazılımı kullanılacak mı?
- Kısa kesinti algılama özelliği uygulama için gerekli mi?
Bu kontroller doğru yapıldığında, EM120-TCP-MID enerji metresi akım trafolu, Modbus TCP/IP haberleşmeli, MID onaylı ve üç faz destekli enerji ölçümü gereken uygulamalarda doğru çözüm olabilir.
Mühendislik Desteği ve İndirme Dosyaları
Weidmüller EM120-TCP-MID enerji metresi için yazılım dosyaları, yapılandırma araçları, kullanıcı dokümantasyonu, MID sertifikası, uygunluk belgesi ve katalog bağlantıları üretici tarafından sunulmaktadır.
Yazılım Desteği
| Dosya Türü | Açıklama | Boyut | Link |
|---|---|---|---|
| XLSX | EM 120 Modbus Adres Listesi / Device Description | 35 KB | https://assets.dam.weidmueller.com/assets/api/1e7491bf-2020-4e4a-bdce-3e98f2451eb7/original/Modbus%20Adressliste%20EM%20120.xlsx |
| ZIP | EM configuration tools | 145 KB | https://assets.dam.weidmueller.com/assets/api/bb50acf2-49af-4779-99c9-cd417cd77ed7/original/EM%20configuration%20tools.zip |
Kullanıcı Dokümantasyonu
| Dosya Türü | Açıklama | Boyut / Dil | Link |
|---|---|---|---|
| IS Basic Line EM120 RTU | 1 MB | https://assets.dam.weidmueller.com/assets/api/4d47d72f-66a6-4cdf-91b4-6cbb6784b489/original/2711330000_04_03-2026_IS_basic-line_EM120-RTU.pdf | |
| OPIN EM 120 MID German | 1 MB / DE | https://assets.dam.weidmueller.com/assets/api/99efe62f-fc34-4347-9618-3b8600d133fe/original/3149650000_01_11-2025_OPIN_EM_120_MID_de.pdf | |
| OPIN EM 120 MID English | 1 MB / EN | https://assets.dam.weidmueller.com/assets/api/957a32f9-f61c-4bb1-b9a0-3e5fb1150379/original/3149640000_01_11-2025_OPIN_EM_120_MID_en.pdf |
Sertifika, Uygunluk Belgesi ve Katalog
| Dosya Türü | Açıklama | Boyut / Dil | Link |
|---|---|---|---|
| EM120 MID Certificate | 1 MB | https://assets.dam.weidmueller.com/assets/api/9c490940-c1c0-499b-a4c8-bbdd13d646d0/original/EM120%20MID%20Certificate.pdf | |
| CE Declaration of Conformity MID | 2 MB / EN | https://assets.dam.weidmueller.com/assets/api/5cbebf27-ac04-440d-90ea-d92b08d7ee7b/original/CE%20Declaration%20of%20Conformity%20MID.pdf | |
| Katalog | Weidmüller Technical Product Catalogues | EN | https://www.weidmueller.com/int/service/technical_product_catalogues.jsp |
TİO Otomasyon ile Weidmüller EM120-TCP-MID Çözümleri
TİO Otomasyon olarak endüstriyel otomasyon, elektrik pano malzemeleri, enerji ölçüm cihazları ve ölçüm-izleme ürünlerinde profesyonel ürün tedariki ve teknik destek sunuyoruz.
Weidmüller EM120-TCP-MID enerji metresi için ürün seçimi, teknik bilgi, stok durumu, alternatif ürün değerlendirmesi ve fiyat teklifi konusunda bizimle iletişime geçebilirsiniz.
Enerji metresi, enerji ölçer, enerji sayacı, Modbus TCP/IP enerji metresi, MID onaylı enerji metresi, akım trafolu enerji metresi, üç faz enerji metresi, tek faz enerji ölçer, DIN rayı enerji metresi ve TCP/IP tabanlı enerji ölçüm çözümleri için TİO Otomasyon satış ekibinden destek alabilirsiniz.
