Açıklama

CG1-Z1 Hava Silindiri Nedir?

CG1-Z1 hava silindiri, pnömatik sistemlerde doğrusal hareket üretmek için kullanılan standart tip bir hava silindiridir. Çift etkili çalışma prensibi sayesinde piston hareketi hem ileri hem de geri yönde basınçlı hava ile kontrol edilir.

Tek çubuklu yapısı; itme, çekme, sıkıştırma, yönlendirme, durdurma ve pozisyonlama gibi birçok endüstriyel uygulamada kullanılmasını sağlar. CG1-Z1 serisi, CG1 ürün ailesinin standart çift etkili tek rodlu modeli olarak 20 mm’den 100 mm’ye kadar delik çapı seçenekleriyle sunulur.

Bu seri; paketleme makineleri, dolum hatları, konveyör sistemleri, montaj hatları, fikstürleme uygulamaları ve genel makine otomasyonunda kullanılabilecek çok yönlü bir pnömatik silindir çözümüdür.

---

Geliştirilmiş Port Bağlantı Esnekliği

CG1-Z1 serisinin öne çıkan özelliklerinden biri geliştirilmiş bağlantı esnekliğidir. Katalogda port bağlantısının 90 derece aralıklarla 4 farklı pozisyonda seçilebildiği belirtilmiştir. Bu yapı, makine tasarım aşamasında uygun hava bağlantı yönünün belirlenmesini kolaylaştırır.

Bu özellik özellikle dar alanlı makine tasarımlarında, hortum yönlendirmesinin kritik olduğu uygulamalarda ve pano/makine içi hava hattı düzeninin sade tutulması gereken sistemlerde avantaj sağlar.

---

Teknik Özellikler

Katalogda CG1-Z1 standart çift etkili tek rodlu seri için 1,5 MPa test basıncı, 1,0 MPa maksimum çalışma basıncı, 0,05 MPa minimum çalışma basıncı, non-lube çalışma, kauçuk tampon / hava yastıklama ve farklı montaj seçenekleri verilmiştir.

---

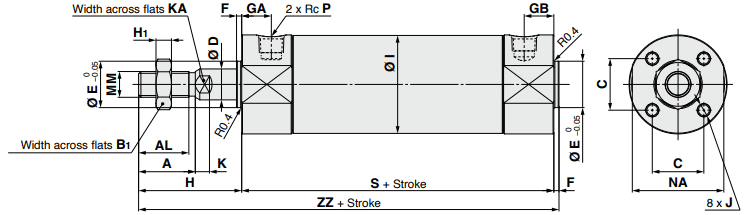

Delik Çapı ve Strok Seçenekleri

CG1-Z1 serisi geniş delik çapı aralığı sayesinde farklı kuvvet ihtiyaçlarına uyum sağlar.

Delik çapı seçenekleri:

20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm ve 100 mm.

Ürün sayfasında strok bilgisi 1000 mm’ye kadar verilebilir. Katalogda standart strok tablosunda 25, 50, 75, 100, 125, 150, 200, 250 ve 300 mm seçenekleri yer alır; ayrıca daha uzun stroklar için maksimum üretilebilir strok bilgisi de bulunur.

Bu nedenle ürün sayfasında “standart strok seçenekleri modele göre değişir; özel strok ihtiyaçları için teknik destek alınmalıdır” notu kullanmak doğru olur.

---

Kauçuk Tampon ve Hava Yastıklama Seçenekleri

CG1-Z1 serisi, uygulama ihtiyacına göre kauçuk tampon veya hava yastıklama seçenekleriyle kullanılabilir.

Kauçuk tampon, genel amaçlı strok sonu darbe azaltma için pratik bir çözümdür.

Hava yastıklama ise daha yüksek hız, daha uzun strok veya daha kontrollü strok sonu hareketi gereken uygulamalarda tercih edilir. Özellikle uzun strok uygulamalarında piston hızının, yükün ve strok sonu enerjisinin kontrol edilmesi gerekir.

Katalogda hava yastıklama performansının efektif yastıklama uzunluğuna bağlı olduğu ve kısa strok uygulamalarında bu performansın düşebileceği belirtilmiştir.

---

Montaj Seçenekleri

CG1-Z1 hava silindiri, farklı makine tasarımlarına uyum sağlayacak geniş montaj seçenekleriyle sunulur.

Başlıca montaj tipleri:

Basic, axial foot bracket, rod flange, head flange, rod trunnion, head trunnion ve clevis.

Bu montaj seçenekleri sayesinde silindir, düz doğrusal hareket uygulamalarında, ayak bağlantılı sistemlerde, ön veya arka flanş bağlantılı tasarımlarda, trunnion bağlantılı hareketlerde ve mafsallı clevis bağlantılarında kullanılabilir.

Katalogda montaj braketlerinin ürünle birlikte gönderilebildiği ancak montajlı gelmediği belirtilmiştir. Ayrıca rod end bracket ve pivot bracket seçenekleriyle sipariş yapısı desteklenmektedir.

---

Auto Switch ile Pozisyon Algılama

CG1-Z1 serisinin dahili mıknatıslı versiyonu CDG1-Z1 olarak yapılandırılabilir. Bu yapı sayesinde auto switch sensör kullanılarak silindirin ileri ve geri pozisyonu PLC, röle sistemi veya kontrol cihazı tarafından algılanabilir.

Katalogda solid state ve reed auto switch seçenekleri, farklı kablo uzunlukları ve pre-wired connector seçenekleri yer alır. Lead wire uzunlukları 0,5 m, 1 m, 3 m ve 5 m gibi farklı seçeneklerle yapılandırılabilir.

Auto switch kullanımı özellikle şu uygulamalarda önemlidir:

Strok sonu algılama, çevrim kontrolü, ürün var-yok kontrolü, güvenlik sıralaması, makine pozisyon takibi, PLC kontrollü otomasyon ve bakım teşhis uygulamaları.

---

Rod Ucu ve Bağlantı Aksesuarları

CG1-Z1 serisinde erkek rod ucu ve dişi rod ucu seçenekleri bulunur. Erkek rod ucu, standart bağlantı elemanlarıyla kolay montaj sağlar. Dişi rod ucu ise daha kompakt bağlantı gereken uygulamalarda tercih edilebilir.

Rod end bracket seçenekleri arasında single knuckle joint, double knuckle joint ve rod end seçenekleri yer alır. Bu aksesuarlar, silindirin hareket ettireceği mekanizmaya uygun bağlantının kurulmasını sağlar.

Katalogda bazı ürün kodlarında rod end bracket veya pivot bracket seçildiğinde ilgili braketin ayrıca sipariş edilmesine gerek olmadığı belirtilmiştir; ancak bu parçalar ürünle birlikte gönderilir ve montajlı gelmez.

---

Kullanım Alanları

CG1-Z1 çift etkili tek çubuklu hava silindiri, birçok endüstriyel otomasyon uygulamasında kullanılabilir.

Başlıca kullanım alanları:

Paketleme makineleri, dolum makineleri, konveyör sistemleri, ürün itme ve ayırma mekanizmaları, fikstür sıkma uygulamaları, kapak açma-kapama sistemleri, presleme ve pozisyonlama uygulamaları, montaj hatları, transfer sistemleri, test makineleri, gıda üretim hatları, kozmetik üretim hatları, kimya proses ekipmanları ve genel makine otomasyonu.

Geniş çap, strok ve montaj seçenekleri sayesinde CG1-Z1 serisi hem standart makine uygulamalarında hem de özel pnömatik hareket gerektiren sistemlerde değerlendirilebilir.

---

CG1-Z1 Seçerken Nelere Dikkat Edilmelidir?

CG1-Z1 seçimi yapılırken ilk olarak gerekli itme ve çekme kuvveti belirlenmelidir. Bu değer, silindirin delik çapı seçiminde temel kriterdir.

İkinci adım strok seçimidir. Hareket mesafesi belirlenmeli ve 1000 mm’ye kadar uygun strok yapılandırması kontrol edilmelidir.

Üçüncü adım yastıklama seçimidir. Düşük hızlı ve düşük enerjili uygulamalarda kauçuk tampon yeterli olabilir. Daha yüksek hız veya uzun strok uygulamalarında hava yastıklama tercih edilmelidir.

Dördüncü adım montaj şeklidir. Makine tasarımına göre basic, foot, flange, trunnion veya clevis bağlantı seçenekleri değerlendirilmelidir.

Beşinci adım port yönüdür. CG1-Z1 serisinde port konumu 90° aralıklarla farklı yönlerde seçilebildiği için hava hattı yerleşimi tasarım aşamasında planlanmalıdır.

Altıncı adım sensör ihtiyacıdır. Silindir pozisyonu otomasyon sistemi tarafından izlenecekse CDG1-Z1 dahili mıknatıslı versiyon ve uygun auto switch seçilmelidir.

---

Mühendislik Notu

CG1-Z1 serisi geniş çap ve uzun strok seçenekleri sunduğu için seçim yalnızca çap ve strok üzerinden yapılmamalıdır. Uzun strok uygulamalarında piston rod burkulması, yanal yük, strok sonu kinetik enerji ve montaj rijitliği kontrol edilmelidir.

Katalogda, izin verilen değerin üzerinde yanal yük uygulanacaksa kılavuzlu silindir kullanımının değerlendirilmesi gerektiği belirtilmiştir. Bu nokta özellikle yatayda ürün itme, dikeyde kaldırma veya eksen kaçıklığı oluşabilecek bağlantılarda önemlidir.

Ayrıca Ø80 ve Ø100 modellerde bazı trunnion bağlantı seçeneklerinin bulunmadığı katalogda belirtilmiştir. Bu nedenle büyük çap seçimlerinde montaj tipi ayrıca kontrol edilmelidir.

---

Sonuç

CG1-Z1 hava silindiri; çift etkili, tek çubuklu, standart tip yapısı ve geniş seçenekli ürün ailesiyle endüstriyel otomasyon uygulamaları için güçlü bir pnömatik hareket çözümüdür.

20–100 mm delik çapı, 1000 mm’ye kadar strok seçeneği, kauçuk tampon veya hava yastıklama alternatifi, geliştirilmiş port bağlantı esnekliği, farklı montaj braketleri ve auto switch uyumu sayesinde farklı makine tasarımlarına kolayca uyum sağlar.

TİO Otomasyon olarak SMC hava silindirleri, CG1-Z1 pnömatik silindirler, auto switch sensörleri ve endüstriyel otomasyon ekipmanları konusunda ürün seçimi ve teknik destek için satış ekibimizle iletişime geçebilirsiniz.

---
