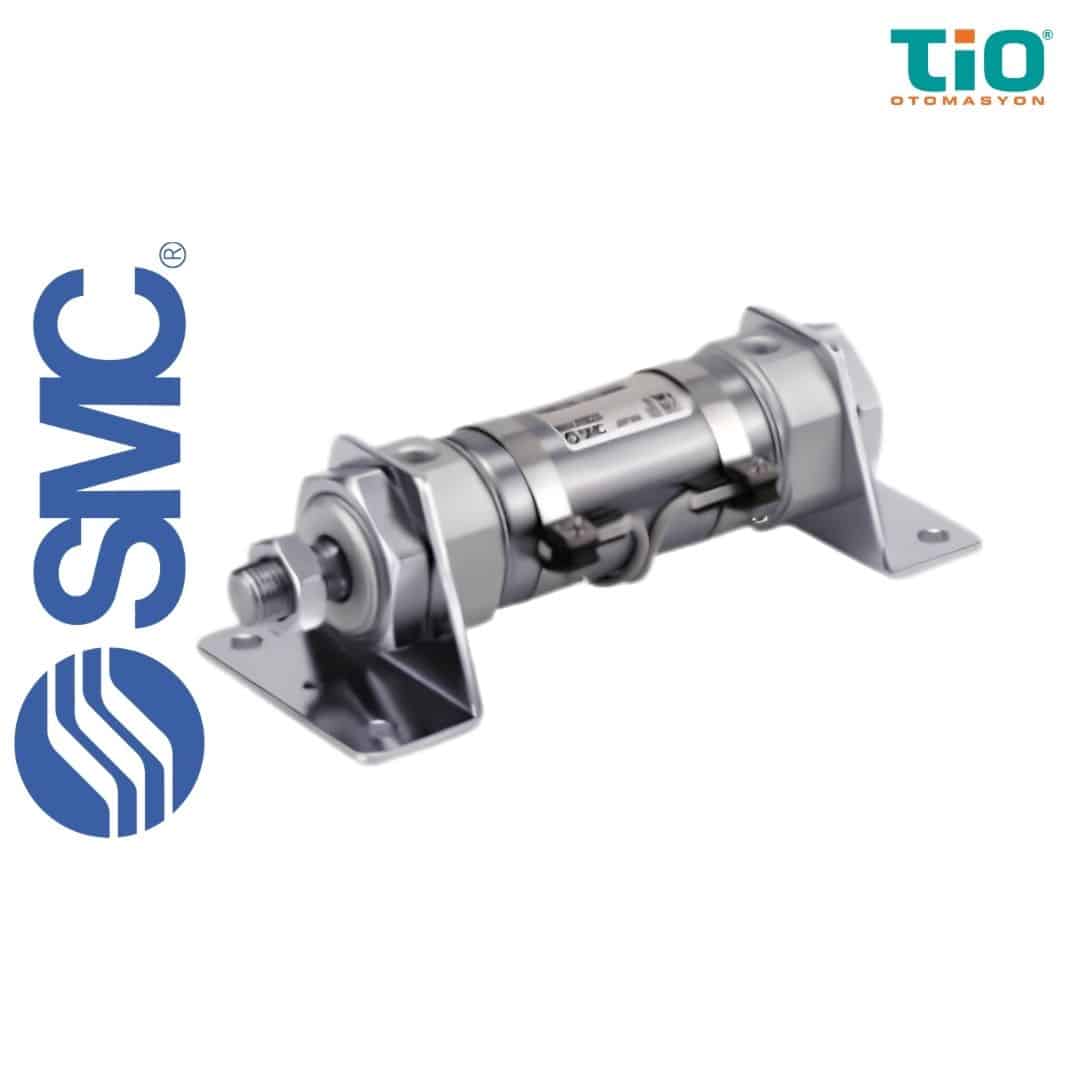

C(D)M3 Hava Silindiri Nedir?

C(D)M3 hava silindiri, pnömatik sistemlerde doğrusal hareket elde etmek için kullanılan kısa tip bir hava silindiridir. Çift etkili çalışma prensibiyle piston hareketi hem ileri hem de geri yönde basınçlı hava ile kontrol edilir. Bu yapı, yalnızca yay dönüşlü silindirlere göre daha dengeli, kontrollü ve tekrarlanabilir hareket sağlar.

Tek çubuklu tasarımı sayesinde itme, çekme, sıkıştırma, ayırma, yönlendirme ve pozisyonlama gibi birçok endüstriyel uygulamada kullanılabilir. Kısa tip gövde yapısı ise özellikle montaj alanının sınırlı olduğu makine tasarımlarında avantaj sağlar.

C(D)M3 serisi; kompakt pnömatik hareket ihtiyacı olan otomasyon sistemleri, paketleme makineleri, konveyör mekanizmaları, fikstür sistemleri ve küçük makine istasyonları için uygun bir çözümdür.

---

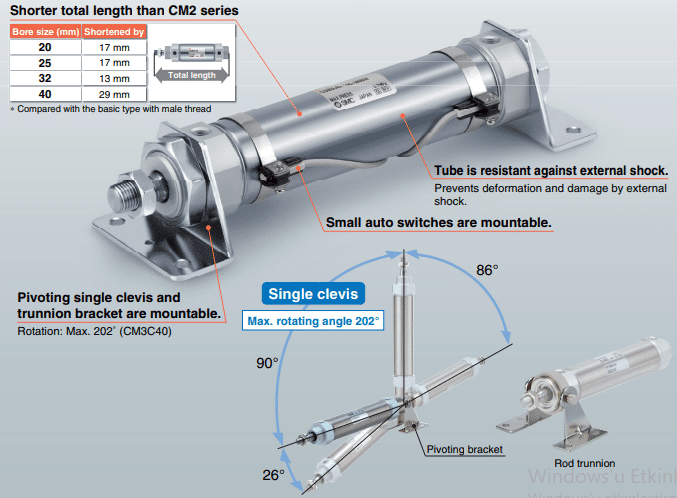

Kompakt Tasarım ve Kısa Gövde Avantajı

C(D)M3 serisinin en önemli avantajlarından biri kısa toplam uzunluğa sahip olmasıdır. Katalog bilgisinde CM3 serisinin, önceki CM2 serisine göre daha kısa toplam boy sunduğu belirtilmektedir. Delik çapına göre kısalma değerleri 20 mm ve 25 mm çaplarda 17 mm, 32 mm çapta 13 mm, 40 mm çapta ise 29 mm olarak verilmiştir.

Bu özellik, özellikle dar alanlı otomasyon sistemlerinde önemli bir mühendislik avantajı sağlar. Daha kısa gövde sayesinde makine içinde daha temiz yerleşim yapılabilir, mekanik tasarım sadeleşir ve ekipman boyutu küçültülebilir.

Kompakt yapı; yalnızca alan tasarrufu değil, aynı zamanda makine tasarımında daha az çıkıntı, daha kolay montaj ve daha düzenli pnömatik yerleşim anlamına gelir.

---

CM3 ve CDM3 Arasındaki Fark Nedir?

CM3 modeli, kısa tip çift etkili tek çubuklu hava silindiri serisini ifade eder.

CDM3 modeli ise dahili mıknatıslı versiyondur. Bu yapı sayesinde silindir üzerine auto switch yani manyetik silindir sensörü bağlanabilir. Böylece silindirin strok sonu veya pozisyon bilgisi PLC, röle sistemi ya da otomasyon kontrol ünitesi tarafından izlenebilir.

Pozisyon algılama ihtiyacı olmayan basit mekanik uygulamalarda CM3 modeli tercih edilebilir. Silindir pozisyonunun otomasyon sistemi tarafından takip edilmesi gerekiyorsa CDM3 modeli daha doğru seçim olur.

---

Teknik Özellikler

Katalog metninde ürün tipi pnömatik, çalışma yapısı çift etkili tek çubuklu, akışkan hava, maksimum çalışma basıncı 0,7 MPa, piston hızı 50–750 mm/s ve yastıklama tipi kauçuk tampon olarak belirtilmiştir.

---

Delik Çapı ve Strok Seçenekleri

C(D)M3 hava silindiri 20, 25, 32 ve 40 mm delik çapı seçenekleriyle sunulur. Bu çap seçenekleri, farklı kuvvet ihtiyaçlarına göre doğru silindir seçimi yapılmasını sağlar.

Standart strok seçenekleri şunlardır:

25 mm, 50 mm, 75 mm, 100 mm, 125 mm, 150 mm, 200 mm, 250 mm ve 300 mm.

Katalog bilgisinde ara strokların da siparişe göre 1 mm aralıklarla üretilebildiği belirtilmektedir. Bu özellik, standart strokların uygulama için tam karşılık vermediği özel makine tasarımlarında önemli bir avantaj sağlar.

---

Boss-Cut Yapı Nedir?

Boss-cut yapı, silindirin toplam boyunu daha da kısaltmak için kullanılan özel bir gövde seçeneğidir. Bu yapıda head cover üzerindeki bağlantı çıkıntısı ortadan kaldırılır ve silindirin toplam uzunluğu azaltılır.

Katalog verilerine göre boss-cut yapı ile 20, 25 ve 32 mm çaplarda 13 mm, 40 mm çapta ise 16 mm toplam boy kısalması sağlanır.

Boss-cut seçenekleri özellikle şu uygulamalarda avantaj sağlar:

Dar gövdeli makineler, küçük otomasyon istasyonları, kompakt fikstür sistemleri, kapalı muhafaza içi hareket mekanizmaları, kısa montaj mesafesine sahip pnömatik uygulamalar.

---

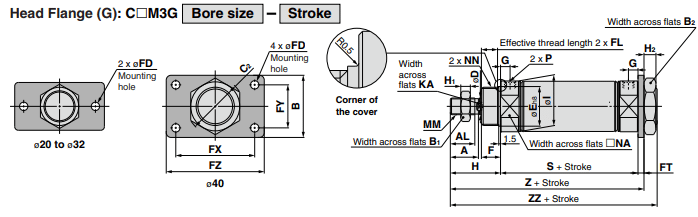

Bağlantı ve Montaj Seçenekleri

C(D)M3 serisi farklı montaj ihtiyaçlarına uyum sağlayacak şekilde çok sayıda bağlantı seçeneğiyle kullanılabilir.

Başlıca bağlantı tipleri:

Temel bağlantı, ayak bağlantı, rod flanş, head flanş, tek mafsal, çift mafsal, rod trunnion, head trunnion, integral clevis, boss-cut temel bağlantı, boss-cut rod flanş ve boss-cut rod trunnion.

Bu bağlantı çeşitliliği sayesinde C(D)M3 hava silindiri hem sabit doğrusal hareket uygulamalarında hem de mafsallı veya açılı hareket gerektiren mekanizmalarda kullanılabilir.

Örneğin düz itme-çekme hareketlerinde temel, ayak veya flanş bağlantı tercih edilebilir. Salınımlı veya açılı hareketlerde ise clevis ve trunnion bağlantı seçenekleri daha uygun olabilir.

---

Rod Ucu Seçenekleri

C(D)M3 serisinde rod ucu seçimi uygulamaya göre yapılabilir. Katalog yapısında erkek dişli, dişi dişli ve uzun erkek rod ucu seçenekleri yer alır.

Erkek dişli rod ucu, standart bağlantı parçalarıyla kolay montaj sağlar.

Dişi dişli rod ucu, bağlantı parçasının silindir roduna dışarıdan bağlanmasını gerektiren kompakt uygulamalarda tercih edilebilir.

Uzun erkek rod ucu ise bazı uygulamalarda daha uzun bağlantı mesafesi veya mevcut CM2 seri ölçüleriyle uyumluluk ihtiyacı olduğunda değerlendirilebilir.

Dişi rod ucu kullanılırken, temas bölgesinde deformasyon oluşmaması için uygun pul veya destek parçası kullanılması önerilir. Bu uyarı katalog metninde özellikle belirtilmiştir.

---

Auto Switch ve Sensör Kullanımı

CDM3 modeli, dahili mıknatıslı yapısı sayesinde auto switch kullanımına uygundur. Bu sayede silindirin konumu otomasyon sistemi tarafından algılanabilir.

Katalog metninde D-M9, D-M9W, D-A90 ve farklı reed / solid state auto switch seçenekleri yer almaktadır. Ayrıca 0,5 m, 1 m, 3 m ve 5 m kablo uzunluğu seçenekleri bulunur. Sensörler NPN, PNP, 2 telli ve 3 telli bağlantı yapılarına göre seçilebilir.

2 renk göstergeli solid state auto switch seçenekleri, sensör konumunun doğru ayarlanmasını kolaylaştırır. Yeşil ışık optimum çalışma aralığını gösterir. Bu özellik, devreye alma ve bakım sırasında zaman kazandırır.

Auto switch kullanımı özellikle şu durumlarda önemlidir:

PLC kontrollü pnömatik sistemler, strok sonu algılama gerektiren uygulamalar, güvenlik sıralaması olan otomasyon hatları, ürün var-yok kontrolüyle çalışan mekanizmalar, çevrim süresi izlenen makineler.

---

Kullanım Alanları

C(D)M3 hava silindiri, kompakt doğrusal hareket gerektiren birçok endüstriyel uygulamada kullanılabilir.

Başlıca kullanım alanları:

Paketleme makineleri, dolum makineleri, kapak kapatma sistemleri, konveyör yönlendirme mekanizmaları, ürün itme ve ayırma sistemleri, fikstür sıkma uygulamaları, küçük montaj istasyonları, test ve kontrol mekanizmaları, kapak / klape açma kapama sistemleri, otomatik makine yardımcı eksenleri, pnömatik presleme ve pozisyonlama uygulamaları.

Kısa tip yapısı nedeniyle özellikle alanın sınırlı olduğu makine içi uygulamalarda avantaj sağlar. Sensörlü CDM3 modelleri ise otomasyon sisteminden pozisyon geri bildirimi alınması gereken uygulamalar için uygundur.

---

C(D)M3 Hava Silindiri Seçerken Nelere Dikkat Edilmelidir?

Doğru C(D)M3 hava silindiri seçimi için ilk olarak gerekli itme ve çekme kuvveti belirlenmelidir. Bu değer, silindirin delik çapının seçilmesinde temel kriterdir.

İkinci adım strok mesafesidir. Hareket ettirilecek parçanın ne kadar ilerlemesi veya geri çekilmesi gerekiyorsa strok buna göre belirlenmelidir.

Üçüncü adım montaj tipidir. Silindir sabit bir yüzeye bağlanacaksa temel, ayak veya flanş bağlantı kullanılabilir. Açılı hareket veya salınım gerekiyorsa clevis ya da trunnion bağlantılar değerlendirilmelidir.

Dördüncü adım sensör ihtiyacıdır. Makine kontrol sisteminde silindir pozisyonu izlenecekse CDM3 modeli ve uygun auto switch seçilmelidir.

Beşinci adım çalışma koşullarıdır. Piston hızı, yanal yük, kinetik enerji, ortam sıcaklığı ve bağlantı şekli katalog sınırları içinde kontrol edilmelidir.

---

Mühendislik Notu

C(D)M3 serisi kısa tip bir silindir olduğu için kompakt makine tasarımlarında ciddi avantaj sağlar. Ancak silindir seçiminde yalnızca çap ve strok değerine bakmak yeterli değildir.

Katalog metninde silindirin belirtilen hız, kinetik enerji ve rod ucundaki yanal yük sınırları içinde çalıştırılması gerektiği özellikle vurgulanmıştır. Erkek rod uçlu ve dişi rod uçlu modellerde izin verilen kinetik enerji değerleri farklıdır. Bu nedenle yüksek hızlı, yatay montajlı veya sık çevrimli uygulamalarda yük, hız ve bağlantı şekli birlikte değerlendirilmelidir.

Bu kontrol yapılmadan seçilen silindirlerde rod eğilmesi, yatak zorlanması, sensör ayar problemleri veya mekanik ömür kaybı yaşanabilir.

---

Sonuç

C(D)M3 hava silindiri; çift etkili, tek çubuklu ve kısa tip yapısıyla kompakt pnömatik otomasyon uygulamaları için güçlü bir çözümdür. 20, 25, 32 ve 40 mm delik çapı seçenekleri, 25–300 mm standart strok aralığı, boss-cut gövde alternatifi, farklı bağlantı elemanları ve auto switch uyumu sayesinde geniş kullanım alanına sahiptir.

Makine içinde yer kazanmak, güvenilir doğrusal hareket elde etmek ve sensörlü pozisyon kontrolü sağlamak isteyen uygulamalarda C(D)M3 serisi doğru bir tercih olabilir. TİO Otomasyon olarak SMC pnömatik ürünleri, hava silindirleri ve otomasyon ekipmanları konusunda ürün seçimi ve teknik destek için satış ekibimizle iletişime geçebilirsiniz.

---
