Açıklama

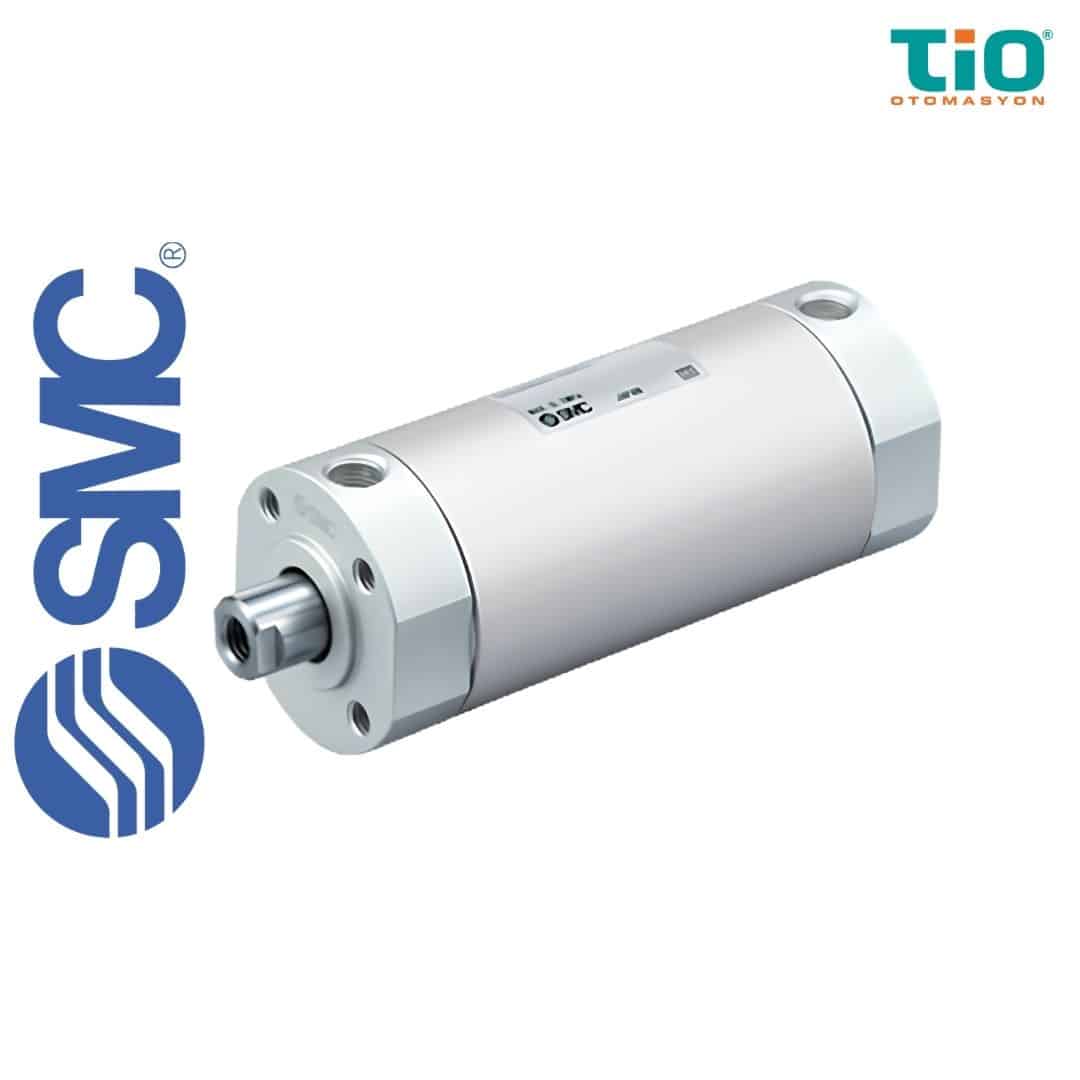

C(D)G3-Z1 Hava Silindiri Nedir?

C(D)G3-Z1 hava silindiri, pnömatik sistemlerde doğrusal hareket üretmek için kullanılan kısa tip bir hava silindiridir. Çift etkili çalışma prensibi sayesinde piston hareketi hem ileri hem de geri yönde basınçlı hava ile kontrol edilir. Tek çubuklu yapısı, itme, çekme, sıkıştırma, yönlendirme, durdurma ve pozisyonlama gibi endüstriyel uygulamalarda kullanılmasını sağlar.

CG3 serisi, kısa tip yapısıyla standart hava silindirlerine göre daha kompakt makine tasarımlarına uyum sağlar. Katalog bilgisinde CG3 serisinin mevcut CG1 serisine göre daha kısa ve daha hafif yapı sunduğu belirtilmektedir. Özellikle makine içinde montaj alanının sınırlı olduğu uygulamalarda bu yapı önemli avantaj sağlar.

CDG3 modeli ise dahili mıknatıslı versiyondur. Bu sayede auto switch kullanılarak silindirin pozisyon bilgisi PLC veya kontrol sistemi tarafından izlenebilir.

---

Kısa Tip Gövde Avantajı

C(D)G3-Z1 serisinin en önemli farkı kısa tip konstrüksiyondur. Katalogda CG3 serisi için toplam uzunlukta maksimum 51 mm’ye kadar kısalma ve maksimum %24’e kadar ağırlık avantajı belirtilmiştir. Bu değerler, özellikle CG3BN40-50□Z1 örneği üzerinden verilmiştir.

Kısa gövde yapısı; makine içinde daha az yer kaplama, kompakt mekanizma tasarlama, daha kısa bağlantı mesafesi oluşturma ve ekipman boyutunu küçültme açısından avantaj sağlar.

Bu özellik özellikle şu alanlarda önemlidir:

Paketleme makineleri, dolum hatları, konveyör durdurucu sistemleri, ürün itme-ayırma mekanizmaları, fikstür sıkma uygulamaları, kapak açma-kapama sistemleri ve kompakt pnömatik otomasyon istasyonları.

---

Teknik Özellikler

---

Delik Çapı ve Strok Seçenekleri

C(D)G3-Z1 serisi, geniş delik çapı aralığı sayesinde küçük ve orta ölçekli pnömatik uygulamalardan daha yüksek kuvvet gerektiren sistemlere kadar kullanılabilir.

Delik çapı seçenekleri:

20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm ve 100 mm.

Standart strok seçeneklerinde Ø20 çap için 25, 50, 75, 100, 125, 150 ve 200 mm stroklar bulunur. Ø25 ile Ø100 arası modellerde ise 25, 50, 75, 100, 125, 150, 200, 250 ve 300 mm standart strok seçenekleri yer alır.

Ara strokların 1 mm aralıklarla üretilebilmesi, özel makine tasarımlarında standart strok dışına çıkılması gerektiğinde önemli bir mühendislik esnekliği sağlar.

---

Kauçuk Tampon Yastıklama

C(D)G3-Z1 serisinde yastıklama tipi kauçuk tampondur. Kauçuk tampon, piston strok sonunda oluşan darbe etkisini azaltmaya yardımcı olur.

Bu yapı, özellikle tekrarlı çalışan pnömatik mekanizmalarda daha kontrollü hareket sağlar. Ürün itme, durdurma, sıkıştırma ve konumlandırma uygulamalarında strok sonu darbesinin azaltılması, hem silindir ömrü hem de mekanik bağlantı parçalarının korunması açısından önemlidir.

---

Montaj Seçenekleri

C(D)G3-Z1 kısa tip hava silindiri farklı montaj ihtiyaçlarına uygun bağlantı seçenekleriyle kullanılabilir.

Başlıca montaj seçenekleri:

Temel bağlantı, ayak bağlantı, rod flanş, head flanş ve clevis bağlantı.

Bu bağlantı seçenekleri, silindirin makine üzerinde farklı yönlerde ve farklı mekanik yapılarda kullanılmasını sağlar. Düz doğrusal hareketlerde temel veya flanş bağlantı tercih edilebilirken, açılı hareket veya mafsallı bağlantı gereken uygulamalarda clevis bağlantı daha uygun olabilir.

---

Rod Ucu Seçenekleri

C(D)G3-Z1 serisinde erkek dişli, dişi dişli ve uzun erkek rod ucu seçenekleri bulunur.

Erkek dişli rod ucu, standart bağlantı elemanlarıyla kolay montaj sağlar.

Dişi dişli rod ucu, daha kompakt bağlantı gereken uygulamalarda avantajlıdır.

Uzun erkek rod ucu ise bazı uygulamalarda mevcut bağlantı ölçülerine uyum sağlamak veya daha uzun bağlantı mesafesi oluşturmak için tercih edilebilir.

Dişi rod ucu kullanılırken, iş parçası malzemesine bağlı olarak temas bölgesinde deformasyonu önlemek için pul veya uygun destek parçası kullanılması tavsiye edilir.

---

Auto Switch ve Pozisyon Algılama

CDG3 modeli, dahili mıknatıs yapısı sayesinde auto switch kullanımına uygundur. Bu özellik, silindirin ileri-geri pozisyonunun PLC, röle sistemi veya kontrol cihazı tarafından algılanmasını sağlar.

Auto switch kullanımı özellikle şu uygulamalarda önemlidir:

Strok sonu algılama, çevrim kontrolü, güvenlik sıralaması, ürün var-yok kontrolü, otomatik makine senaryoları, PLC kontrollü pnömatik sistemler ve arıza teşhis uygulamaları.

Katalogda D-M9, D-A9, D-G5, D-B5/B6 gibi farklı solid state ve reed auto switch seçenekleri yer almaktadır. Sensör seçimi yapılırken delik çapı, kablo çıkış yönü, çıkış tipi, besleme gerilimi ve PLC giriş yapısı kontrol edilmelidir.

---

Kullanım Alanları

C(D)G3-Z1 kısa tip hava silindiri, kompakt ve güçlü doğrusal hareket gerektiren birçok endüstriyel uygulamada kullanılabilir.

Başlıca kullanım alanları:

Paketleme makineleri, dolum makineleri, konveyör sistemleri, ürün ayırma istasyonları, ürün itme mekanizmaları, fikstür sıkma sistemleri, otomatik kapak ve klape hareketleri, presleme uygulamaları, test ve kontrol makineleri, montaj hatları, transfer mekanizmaları, gıda, kozmetik, kimya ve genel makine otomasyonu.

Geniş çap aralığı sayesinde hem küçük strok ve düşük kuvvet ihtiyacı olan uygulamalarda hem de daha yüksek kuvvet gerektiren pnömatik hareketlerde kullanılabilir.

---

C(D)G3-Z1 Hava Silindiri Seçerken Nelere Dikkat Edilmelidir?

C(D)G3-Z1 seçimi yapılırken ilk olarak gerekli kuvvet belirlenmelidir. Silindirin delik çapı, ihtiyaç duyulan itme ve çekme kuvvetine göre seçilmelidir.

İkinci adım strok seçimidir. Hareket ettirilecek parçanın mesafesi belirlenmeli ve uygun strok değeri seçilmelidir.

Üçüncü adım montaj şeklidir. Makine tasarımına göre temel, ayak, rod flanş, head flanş veya clevis bağlantı tercih edilmelidir.

Dördüncü adım rod ucu tipidir. Bağlantı parçasına göre erkek dişli, dişi dişli veya uzun erkek rod ucu değerlendirilmelidir.

Beşinci adım sensör ihtiyacıdır. Eğer silindir pozisyonu otomasyon sistemi tarafından takip edilecekse CDG3 modeli ve uygun auto switch seçilmelidir.

Son olarak piston hızı, izin verilen kinetik enerji ve rod ucuna gelen yanal yük mutlaka katalog sınırları içinde kontrol edilmelidir.

---

Mühendislik Notu

C(D)G3-Z1 serisi kısa tip yapısıyla kompakt tasarımlarda avantaj sağlar; ancak kısa gövde seçimi yapılırken silindirin çalışma koşulları mutlaka doğru değerlendirilmelidir.

Katalog uyarılarında erkek rod ucu ve dişi rod ucu için izin verilen kinetik enerji değerlerinin farklı olduğu belirtilmiştir. Ayrıca silindir yatay montajda çalışıyorsa rod ucuna izin verilen aralığın üzerinde yanal yük uygulanmamalıdır.

Özellikle tek taraftan sabitlenen basic veya flanş bağlantılı uygulamalarda strok sonunda oluşabilecek titreşim ve darbeye dikkat edilmelidir. Gerekirse silindir ek bir bağlantı braketiyle desteklenmeli veya piston hızı düşürülmelidir.

---

Sonuç

C(D)G3-Z1 kısa tip hava silindiri; çift etkili, tek çubuklu, kompakt gövdeli ve kauçuk tampon yastıklamalı yapısıyla endüstriyel otomasyon uygulamaları için güçlü bir pnömatik silindir çözümüdür.

20 mm’den 100 mm’ye kadar geniş delik çapı aralığı, 300 mm’ye kadar strok seçenekleri, farklı montaj bağlantıları, erkek/dişi rod ucu alternatifleri ve auto switch uyumlu CDG3 versiyonu sayesinde birçok makine tasarımına kolayca uyum sağlar.

TİO Otomasyon olarak SMC pnömatik ürünleri, hava silindirleri, sensörler ve endüstriyel otomasyon ekipmanları konusunda ürün seçimi ve teknik destek için satış ekibimizle iletişime geçebilirsiniz.

---
