Açıklama

C95 ISO/VDMA Hava Silindiri Nedir?

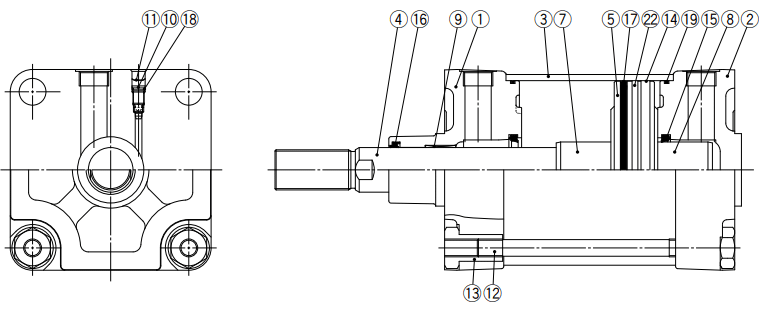

C95, ISO/VDMA standartlarına uygun büyük çaplı pnömatik hava silindiri serisidir. PDF’de ürün Large Bore Size Type olarak tanımlanır ve Ø160, Ø200, Ø250 ve Ø320 delik çaplarıyla sunulur. Seri; hem single rod hem de double rod çift etkili yapı seçeneklerine sahiptir.

Bu yapı, yüksek itme/çekme kuvveti gereken ağır hizmet otomasyon uygulamalarında tercih edilir. Büyük çaplı gövde, yüksek piston alanı ve standartlara uygun montaj yapısı sayesinde C95; pres yardımcı hareketleri, ağır fikstürleme sistemleri, büyük kapak açma-kapama mekanizmaları, transfer hatları ve büyük ölçekli makine otomasyonu için uygundur.

---

ISO/VDMA Standartlarına Uygunluk

C95 serisinin en önemli avantajlarından biri, uluslararası silindir standartlarına uygun olmasıdır. PDF’de C95 serisinin şu standartlara uyumlu olduğu belirtilir:

ISO 15552
ISO 6431
CETOP RP43P
VDMA 24562

Bu standart uyumu, makine tasarımında ölçü standardizasyonu, montaj kolaylığı ve mevcut ISO/VDMA silindirlerle değiştirilebilirlik açısından önemlidir. Özellikle bakım, yenileme ve makine revizyon projelerinde standart ölçü yapısı büyük avantaj sağlar.

---

Teknik Özellikler

PDF’de C95 için 1.5 MPa test basıncı, 1.0 MPa maksimum çalışma basıncı, 0.05 MPa minimum çalışma basıncı, 50–500 mm/s piston hızı, non-lube çalışma ve her iki uçta air cushion bilgileri verilmiştir.

---

Delik Çapı ve Strok Seçenekleri

C95 serisi dört farklı büyük çap seçeneğiyle kullanılır:

160 mm, 200 mm, 250 mm ve 320 mm.

PDF’de standart strok bilgileri single rod ve double rod yapıya göre ayrı gösterilmiştir:

Ara strokların üretilebilir olduğu, daha uzun stroklar için ise üreticiye danışılması gerektiği belirtilir. Bu nedenle ürün sayfasında en güvenli ifade:

“C95 serisinde strok seçenekleri rod tipine ve delik çapına göre değişir; single rod modellerde 2400 mm’ye kadar, double rod modellerde 1200 mm’ye kadar strok değerlendirilebilir.”

---

Single Rod ve Double Rod Yapı

C95 serisi hem single rod hem de double rod olarak yapılandırılabilir.

Single rod yapı, tek taraftan piston mili çıkışı olan klasik pnömatik silindir çözümüdür. İtme, çekme, presleme, kapak hareketi ve doğrusal pozisyonlama gibi genel uygulamalarda tercih edilir.

Double rod yapı, piston milinin iki taraftan çıktığı yapıdır. Daha dengeli hareket, iki taraftan bağlantı veya çift yönlü mekanik bağlantı gereken sistemlerde değerlendirilir.

Bu nedenle ürün sayfasında C95 ana seri olarak anlatılabilir; ancak sipariş ve teknik seçim sırasında C95S single rod ve C95W double rod ayrımı mutlaka yapılmalıdır.

---

Auto Switch Uyumu

C95 serisi auto switch kullanımına uygundur. PDF’de built-in magnet seçeneğiyle auto switchli model yapısı gösterilir. Kullanılabilen auto switchler arasında solid state ve reed tip seçenekler bulunur.

Öne çıkan auto switch seçenekleri:

D-M9 serisi solid state auto switch
D-A9 serisi reed auto switch
D-A53 / A54 / A59W gibi reed switch seçenekleri
D-G39 / K39 / A33 / A44 gibi terminal veya band montajlı seçenekler

PDF’de D-G39, K39, A33 ve A44 band montaj tiplerinin yalnızca Ø160 ve Ø200 çaplarda kullanılabildiği belirtilir. Bu nedenle auto switch seçimi yapılırken delik çapı, kablo uzunluğu, montaj tipi ve algılama noktası birlikte kontrol edilmelidir.

---

Montaj Seçenekleri

C95 ISO/VDMA silindir farklı montaj tipleriyle kullanılabilir:

Basic style
Axial foot style
Rod side flange style
Head side flange style
Single clevis style
Double clevis style
Centre trunnion style

Bu montaj çeşitliliği, C95 serisini sabit gövde bağlantılı, flanş bağlantılı, mafsallı veya döner bağlantılı ağır hizmet uygulamalarında kullanmaya imkân verir.

PDF’de foot, flange, single clevis ve double clevis montaj braket parça numaraları da delik çapına göre listelenmiştir. Foot montajda iki foot bracket ve dört montaj civatasının set içinde geldiği; double clevis montajda clevis pin, retaining ring ve montaj civatalarının aksesuar olarak belirtildiği görülür.

---

Air Cushion + Bumper Cushion Yapısı

C95 serisinde yastıklama yapısı her iki uçta air cushion olarak belirtilmiştir. Ayrıca PDF sembol alanında air cushion + bumper cushion yapısı gösterilir.

Bu yapı özellikle büyük çaplı silindirlerde önemlidir. Büyük piston alanı ve yüksek kuvvet nedeniyle strok sonunda oluşabilecek darbe, ses ve mekanik zorlanma daha kritik hale gelir. Air cushion, pistonun strok sonunda daha kontrollü yavaşlamasına yardımcı olurken; bumper cushion, mekanik darbe etkisini azaltmaya destek olur.

---

Teorik Kuvvet Değerleri

C95 büyük çaplı bir seri olduğu için yüksek teorik kuvvet üretebilir. PDF’de teorik çıkış kuvveti, basınç x piston alanı formülüyle verilir.

Örnek olarak 0.7 MPa çalışma basıncında yaklaşık teorik çıkış kuvvetleri:

Bu değerler teoriktir. Gerçek uygulamada sürtünme, basınç kaybı, hız, yanal yük, bağlantı rijitliği ve mekanik verim dikkate alınmalıdır.

---

C95 Nerelerde Kullanılır?

C95 ISO/VDMA hava silindiri, büyük kuvvet ve uzun strok gerektiren endüstriyel pnömatik uygulamalarda kullanılır.

Başlıca kullanım alanları:

Ağır fikstürleme sistemleri, büyük kapak açma-kapama mekanizmaları, pres yardımcı hareketleri, ağır ürün itme ve çekme sistemleri, büyük konveyör durdurucular, metal işleme makineleri, otomotiv üretim hatları, paketleme ve paletleme makineleri, transfer sistemleri, proses ekipmanları, büyük ölçekli makine otomasyonu ve ISO/VDMA standart silindir gerektiren uygulamalar.

---

C95 Seçerken Nelere Dikkat Edilmelidir?

C95 seçiminde ilk olarak gerekli itme ve çekme kuvveti belirlenmelidir. Kuvvet ihtiyacına göre Ø160, Ø200, Ø250 veya Ø320 çaplarından biri seçilmelidir.

İkinci adım rod tipidir. Tek yönden bağlantı yeterliyse single rod; iki taraftan bağlantı, daha dengeli hareket veya özel mekanik düzen gerekiyorsa double rod yapı değerlendirilmelidir.

Üçüncü adım strok seçimidir. Single rod ve double rod maksimum strok sınırları farklıdır. Ayrıca uzun strokta burkulma riski mutlaka kontrol edilmelidir.

Dördüncü adım montaj tipidir. Foot, flange, clevis veya centre trunnion bağlantı; yük yönü, makine gövdesi, hareket geometrisi ve rod burkulma hesabına göre seçilmelidir.

Beşinci adım yastıklamadır. Büyük çaplı silindirlerde strok sonu kinetik enerji yüksek olabileceği için air cushion ayarı ve mekanik durdurma şartları doğru planlanmalıdır.

Altıncı adım auto switch ihtiyacıdır. Pozisyon bilgisi otomasyon sistemine aktarılacaksa uygun auto switch tipi, kablo uzunluğu ve montaj yöntemi kontrol edilmelidir.

---

Mühendislik Notu

C95 büyük çaplı ve yüksek kuvvet üreten bir silindir olduğu için seçim yalnızca çap ve strok üzerinden yapılmamalıdır. Rod burkulması, yanal yük, montaj açısı, piston hızı, strok sonu kinetik enerji ve mekanik bağlantı rijitliği birlikte değerlendirilmelidir.

PDF’de C95 için silindir çapı ve maksimum strok ilişkisi ayrıca verilmiştir. Bu tabloda, çalışma basıncı ve montaj destek tipine göre kullanılabilir maksimum strokun değiştiği gösterilir. Bu nedenle uzun stroklu uygulamalarda ürün seçimi mutlaka burkulma kontrolü ile yapılmalıdır.

Silindir yük taşıyan bir kızak gibi kullanılmamalıdır. Yanal yük veya hassas doğrusal hareket gereken uygulamalarda harici lineer kızak/kılavuz sistemi kullanılmalıdır.

---

Sonuç

C95 ISO/VDMA hava silindiri, ISO 15552, ISO 6431, CETOP RP43P ve VDMA 24562 standartlarına uygun, büyük çaplı çift etkili pnömatik silindir serisidir. Ø160–Ø320 delik çapı, single rod ve double rod seçenekleri, 1.0 MPa maksimum çalışma basıncı, non-lube çalışma, air cushion + bumper cushion yapısı, farklı montaj seçenekleri ve auto switch uyumuyla ağır hizmet otomasyon sistemlerinde güçlü ve standartlaştırılmış doğrusal hareket sağlar.

TİO Otomasyon olarak C95 ISO/VDMA hava silindirleri, büyük çaplı pnömatik silindirler, auto switch sensörleri, montaj aksesuarları ve endüstriyel otomasyon ekipmanları konusunda ürün seçimi ve teknik destek için satış ekibimizle iletişime geçebilirsiniz.

---

Teknik Özellik Tablosu
