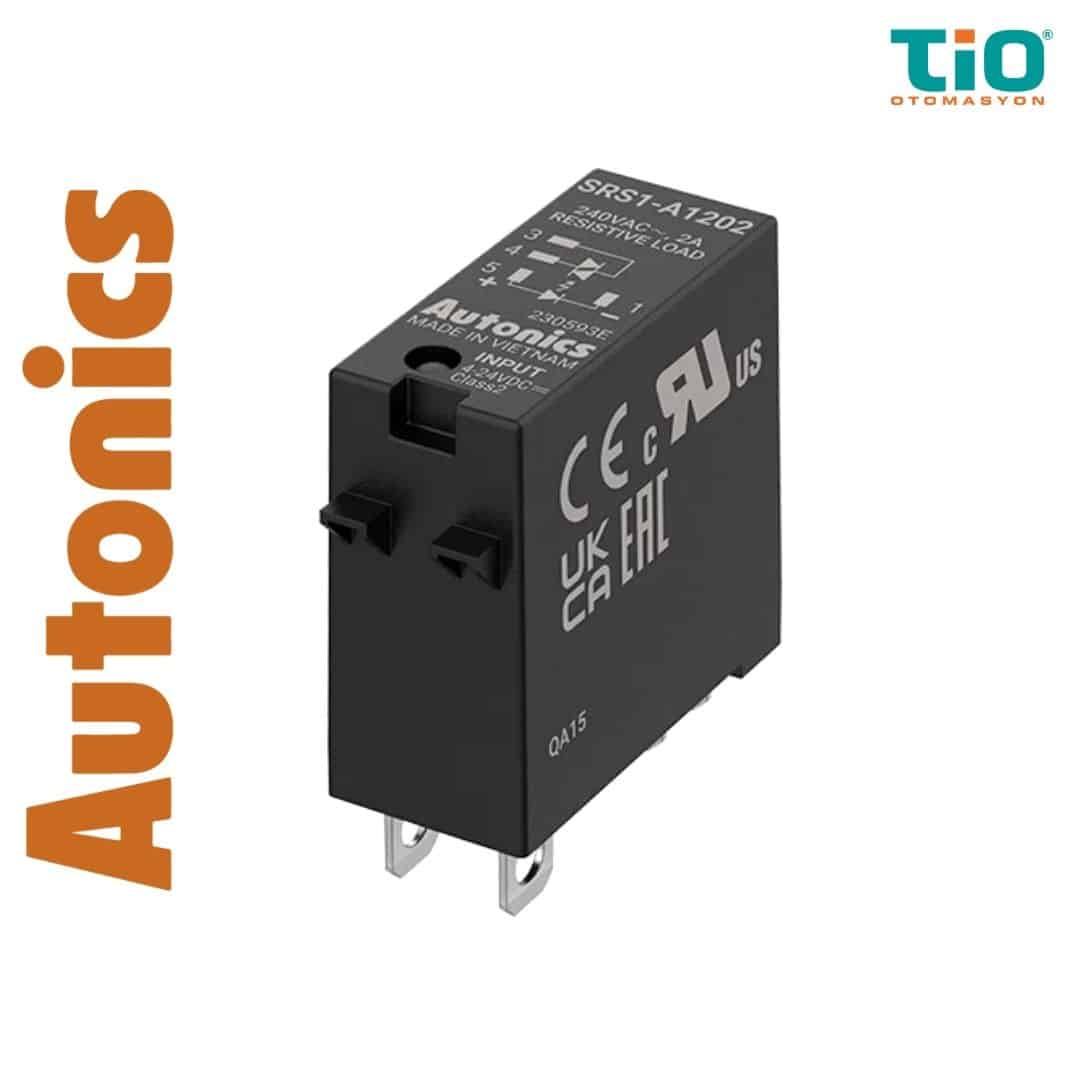

Autonics SRS1 Serisi Solid State Röle

SRS1 Serisinin Ortak Özellikleri

Autonics SRS1 Serisi Solid State Röle modelleri, mekanik kontaklar yerine yarı iletken anahtarlama elemanları kullanır. Hareketli kontakların bulunmaması; kontak aşınmasını, kontak sıçramasını ve mekanik anahtarlama sesini ortadan kaldırarak sık açma-kapama yapılan uygulamalarda kararlı çalışma sağlar.

Serinin öne çıkan ortak özellikleri şunlardır:

• Tek fazlı yüklerin elektronik olarak anahtarlanması
• Soket bağlantılı ürün yapısı
• Sökülebilir soğutucu
• SRS1-A, SRS1-B ve SRS1-C gövde seçenekleri
• Alternatif akım, doğru akım ve alternatif/doğru akım yük modelleri
• Modele göre 1 A, 2 A, 3 A ve 5 A yük akımı
• Sıfır geçişli ve rastgele açma seçenekleri
• Kırmızı giriş durum göstergesi
• Canlı bölüm ile gövde arasında 2500 VAC dielektrik dayanımı
• En az 100 MΩ yalıtım direnci
• Sık anahtarlamaya uygun elektronik yapı
• Hızlı ürün değişimine olanak sağlayan soket sistemi
• Dar pano alanlarına uygun kompakt gövde
• Ortam sıcaklığına bağlı akım azaltma eğrileri
• En fazla 2000 metre kullanım yüksekliği
• Yüzde 45 ile yüzde 85 arasında ortam nemi
• Kirlilik derecesi 2
• Montaj kategorisi II

Serideki bütün modeller aynı yük türünü kontrol etmez. SRS1-A ve SRS1-C gruplarında alternatif akım, doğru akım ve her iki yük türüyle kullanılabilen modeller bulunurken SRS1-B grubu yalnızca alternatif akım yüklerini kontrol eden modellerden oluşur.

Autonics SRS1 Serisi Ürün Modelleri

Aşağıdaki tabloda teknik dokümanda belirtilen bütün Autonics SRS1 Serisi Solid State Röle modelleri gösterilmektedir.

Model	Tip ve soket	Giriş gerilimi	Yük gerilimi	Yük akımı ve devre	Anahtarlama
SRS1-A1202	SRS1-A / SK-G05	4-24 VDC	24-240 VAC	2 A, tek devre	Sıfır geçişli
SRS1-A1202R	SRS1-A / SK-G05	4-24 VDC	24-240 VAC	2 A, tek devre	Rastgele açma
SRS1-A1203	SRS1-A / SK-G05	4-24 VDC	24-240 VAC	3 A, tek devre	Sıfır geçişli
SRS1-A1203R	SRS1-A / SK-G05	4-24 VDC	24-240 VAC	3 A, tek devre	Rastgele açma
SRS1-A1205	SRS1-A / SK-G05	4-24 VDC	24-240 VAC	5 A, tek devre	Sıfır geçişli
SRS1-A1205R	SRS1-A / SK-G05	4-24 VDC	24-240 VAC	5 A, tek devre	Rastgele açma
SRS1-A1D101	SRS1-A / SK-G05	4-24 VDC	5-100 VDC	1 A, tek devre	Doğru akım anahtarlama
SRS1-A1D102	SRS1-A / SK-G05	4-24 VDC	5-100 VDC	2 A, tek devre	Doğru akım anahtarlama
SRS1-A1D201	SRS1-A / SK-G05	4-24 VDC	5-200 VDC	1 A, tek devre	Doğru akım anahtarlama
SRS1-A1X201	SRS1-A / SK-G05	4-24 VDC	5-240 VAC / 5-200 VDC	1 A, tek devre	AC/DC anahtarlama
SRS1-B1202-2	SRS1-B / LY2	4-30 VDC	90-240 VAC	2 A, iki devre	Sıfır geçişli
SRS1-B1202R-2	SRS1-B / LY2	4-30 VDC	90-240 VAC	2 A, iki devre	Rastgele açma
SRS1-B1203-1	SRS1-B / LY2	4-30 VDC	90-240 VAC	3 A, tek devre	Sıfır geçişli
SRS1-B1203R-1	SRS1-B / LY2	4-30 VDC	90-240 VAC	3 A, tek devre	Rastgele açma
SRS1-B1205-1	SRS1-B / LY2	4-30 VDC	90-240 VAC	5 A, tek devre	Sıfır geçişli
SRS1-B1205R-1	SRS1-B / LY2	4-30 VDC	90-240 VAC	5 A, tek devre	Rastgele açma
SRS1-C1202-2	SRS1-C / MY4	4-30 VDC	90-240 VAC	2 A, iki devre	Sıfır geçişli
SRS1-C1202R-2	SRS1-C / MY4	4-30 VDC	90-240 VAC	2 A, iki devre	Rastgele açma
SRS1-C1203-1	SRS1-C / MY4	4-30 VDC	90-240 VAC	3 A, tek devre	Sıfır geçişli
SRS1-C1203R-1	SRS1-C / MY4	4-30 VDC	90-240 VAC	3 A, tek devre	Rastgele açma
SRS1-C1205-1	SRS1-C / MY4	4-30 VDC	90-240 VAC	5 A, tek devre	Sıfır geçişli
SRS1-C1205R-1	SRS1-C / MY4	4-30 VDC	90-240 VAC	5 A, tek devre	Rastgele açma
SRS1-C1D102-1	SRS1-C / MY4	4-24 VDC	5-100 VDC	2 A, tek devre	Doğru akım anahtarlama
SRS1-C1X201-1	SRS1-C / MY4	4-24 VDC	5-240 VAC / 5-200 VDC	1 A, tek devre	AC/DC anahtarlama

Tabloda yer alan “-2” kodlu modeller, iki ayrı yük devresini anahtarlayabilecek şekilde yapılandırılmıştır. “-1” kodlu modeller ise tek yük devresine sahiptir. R harfi bulunan modeller rastgele açma, R harfi bulunmayan alternatif akım modelleri ise sıfır geçişli açma yöntemini kullanır.

SRS1-A, SRS1-B ve SRS1-C Arasındaki Farklar

Autonics SRS1 Serisi Solid State Röle, farklı soket sistemlerine ve yük türlerine uyum sağlamak için üç ana gövde grubuna ayrılır.

SRS1-A Modelleri

SRS1-A ürünleri, Autonics SK-G05 soketiyle kullanılır. SK-G05 soket üründen ayrı olarak temin edilir ve 35 mm DIN rayına ya da panel üzerine monte edilebilir.

SRS1-A grubunda:

• 24-240 VAC alternatif akım yükleri
• 5-100 VDC doğru akım yükleri
• 5-200 VDC doğru akım yükleri
• 5-240 VAC veya 5-200 VDC yükler

için farklı modeller bulunur.

Alternatif akım modelleri 2 A, 3 A ve 5 A; doğru akım modelleri 1 A veya 2 A; alternatif/doğru akım modeli ise 1 A yük akımı sunar.

SRS1-A modellerinin tamamında 4-24 VDC kontrol girişi kullanılır. Üç ampere kadar olan ürünler yaklaşık 17 gram, 5 A modeller ise yaklaşık 28 gram ağırlığındadır.

SRS1-B Modelleri

SRS1-B ürünleri, yaygın olarak kullanılan LY2 tipi soketlerle uyumludur. Bu grup yalnızca alternatif akım yüklerini kontrol eden modellerden oluşur.

SRS1-B ürünlerinde:

• 4-30 VDC kontrol girişi
• 90-240 VAC yük gerilimi
• 2 A, 3 A ve 5 A yük akımı
• Sıfır geçişli veya rastgele açma seçenekleri

bulunur.

İki amper modeller iki ayrı yük devresini anahtarlayabilir. Üç ve beş amper modeller ise tek devreli yapıdadır. SRS1-B ürünlerinin ağırlığı yaklaşık 30 gramdır.

SRS1-C Modelleri

SRS1-C ürünleri, yaygın MY4 tipi soketlerle birlikte kullanılır. Bu ürün grubu hem alternatif akım hem doğru akım hem de alternatif/doğru akım yük modelleri sunar.

Alternatif akım modellerinde 4-30 VDC kontrol girişi kullanılır. Doğru akım ve alternatif/doğru akım yük modellerinde ise kontrol girişi 4-24 VDC’dir.

SRS1-C grubunda:

• 90-240 VAC, 2 A, 3 A ve 5 A modeller
• 5-100 VDC, 2 A model
• 5-240 VAC veya 5-200 VDC, 1 A model

bulunur.

İki amper alternatif akım modelleri iki devreli, diğer modeller tek devrelidir. SRS1-C gövdesinin ağırlığı yaklaşık 30 gramdır.

Soketli Yapının Sağladığı Avantajlar

Autonics SRS1 Serisi Solid State Röle, doğrudan kablo bağlanan sabit gövdeli ürünlerden farklı olarak uyumlu bir sokete takılarak çalışır. Saha kabloları röle gövdesine değil, kullanılan soketin terminallerine bağlanır.

Bu yapı şu avantajları sağlar:

• Arızalı ürünün kablolar sökülmeden değiştirilebilmesi
• Bakım süresinin kısaltılması
• Kablo bağlantı hatası riskinin azaltılması
• Pano içinde daha düzenli terminal yapısı
• Periyodik kontrollerin kolaylaşması
• Yedek röle değişiminin daha hızlı yapılması
• Uygulamaya uygun soket seçilebilmesi
• DIN rayı veya panel montaj seçeneklerinin kullanılabilmesi

Soket seçimi yalnızca mekanik uyumluluk açısından değerlendirilmemelidir. Soketin terminal akımı, yalıtım yapısı, montaj biçimi ve koruma seviyesi de uygulamanın gereksinimlerini karşılamalıdır.

Ürünün sağladığı koruma seviyesi kullanılan soketin koruma yapısına bağlıdır. SRS1-A modelleri için sunulan SK-G05 soketin koruma sınıfı IP10’dur.

Sıfır Geçişli Açma Nasıl Çalışır?

Sıfır geçişli Autonics SRS1 Serisi Solid State Röle modelleri, kontrol sinyali uygulandığında alternatif akım dalgasının sıfır geçiş noktasına ulaşmasını bekler. Yük, gerilimin sıfıra yakın olduğu anda devreye alınır.

Sıfır geçişli açmanın sağladığı başlıca avantajlar şunlardır:

• Ani gerilim değişimlerinin azaltılması
• Elektriksel gürültünün sınırlandırılması
• Dirençli yüklerin daha yumuşak devreye alınması
• Elektromanyetik girişimin azaltılması
• Isıtıcıların kararlı biçimde anahtarlanması
• Pano içerisindeki hassas cihazların etkilenme riskinin düşürülmesi

Sıfır geçişli modellerin çalışma süresi en fazla yarım yük çevrimi ve 1 ms’dir. Bu yöntem özellikle rezistanslar, lambalar, küçük ısıtıcılar ve benzeri dirençli yükler için uygundur.

Rastgele Açma Nasıl Çalışır?

Rastgele açma özelliğine sahip modellerin ürün kodunun sonunda R harfi bulunur. Bu ürünler kontrol sinyali geldiğinde alternatif akım dalgasının sıfır noktasını beklemeden devreye girer.

Rastgele açma modellerinde çalışma süresi en fazla 1 ms olarak belirtilmiştir. Bu yapı:

• Hızlı tepki gerektiren uygulamalarda
• Harici faz kontrolü kullanılan sistemlerde
• Anahtarlama anının başka bir denetleyici tarafından belirlendiği devrelerde
• Sıfır geçişini beklemenin uygun olmadığı uygulamalarda

kullanılabilir.

Rastgele açma modeli faz kontrolünde kullanılacaksa yük ile yük beslemesi arasında uygun bir gürültü süzgeci bulunmalıdır.

Teknik akım değerleri dirençli yük kullanım sınıfına göre verildiği için motor, bobin, trafo ve diğer endüktif yüklerde ürün seçimi yalnızca yükün normal çalışma akımına göre yapılmamalıdır. Kalkış akımı ve anahtarlama anındaki tepe değerler ayrıca hesaplanmalıdır.

Alternatif Akım Yük Modelleri

Autonics SRS1 Serisi Solid State Röle alternatif akım yük modelleri, iki farklı gerilim grubu sunar.

SRS1-A alternatif akım modellerinin nominal yük gerilimi 24-240 VAC, izin verilen yük gerilimi ise 24-264 VAC’tır.

SRS1-B ve SRS1-C alternatif akım modellerinin nominal yük gerilimi 90-240 VAC, izin verilen yük gerilimi ise 90-264 VAC’tır.

Bu modellerde:

• 2 A yük için en düşük akım 0,15 A
• 3 A yük için en düşük akım 0,2 A
• 5 A yük için en düşük akım 0,15 A’dır.

Bir çevrimlik en yüksek ani akım dayanımı 2 A ve 3 A modellerde 126 A, 5 A modellerde 250 A’dır.

Alternatif akım modellerinin ortak çıkış değerleri şöyledir:

• Tekrarlanmayan tepe gerilim dayanımı: 600 V
• Kaçak akım: En fazla 2 mA
• Çıkış iletim gerilimi düşümü: En fazla 1,6 V
• Kapalı durum gerilim değişim dayanımı: 500 V/μs
• Bırakma süresi: En fazla yarım yük çevrimi ve 1 ms

Doğru Akım Yük Modelleri

Autonics SRS1 Serisi Solid State Röle içerisinde doğru akım yüklerine özel SRS1-A ve SRS1-C modelleri bulunur.

SRS1-A1D101 modeli 5-100 VDC yük geriliminde 1 A, SRS1-A1D102 modeli aynı gerilim aralığında 2 A yük akımı sunar.

SRS1-A1D201 modeli 5-200 VDC yük geriliminde 1 A akım taşır. SRS1-C1D102-1 modeli ise 5-100 VDC yük geriliminde 2 A değerine sahiptir.

Doğru akım modellerinde:

• En düşük yük akımı 10 mA
• Kaçak akım en fazla 100 µA
• Çıkış iletim gerilimi düşümü en fazla 1,1 V
• Bırakma süresi en fazla 1 ms’dir.

Modele bağlı olarak 10 ms süreli ani akım dayanımı 4 A ile 10 A arasında değişir.

Doğru akım yüklerinde akımın doğal sıfır geçişi bulunmadığı için alternatif akım modellerindeki sıfır geçişli ve rastgele açma sınıflandırması kullanılmaz.

Alternatif ve Doğru Akım Yük Modelleri

SRS1-A1X201 ve SRS1-C1X201-1 modelleri, hem alternatif akım hem doğru akım yüklerini kontrol edebilen ürünlerdir.

Bu modellerin nominal yük aralıkları:

• Alternatif akım için 5-240 VAC
• Doğru akım için 5-200 VDC
• Nominal yük akımı 1 A’dır.

En düşük yük akımı 10 mA, 10 ms süreli ani akım dayanımı 4 A ve çıkış iletim gerilimi düşümü en fazla 2,2 V’tur.

Aynı modelin iki farklı yük türüyle kullanılabilmesi, standartlaştırılmış makine tasarımlarında ürün çeşitliliğinin azaltılmasına yardımcı olabilir. Buna rağmen bağlantı şekli, koruyucu elemanlar ve yük kaynağı kullanılan akım türüne göre hazırlanmalıdır.

Dielektrik Dayanımı ve Elektriksel Yalıtım

Autonics SRS1 Serisi Solid State Röle, canlı bölüm ile ürün gövdesi arasında 2500 VAC gerilime bir dakika süreyle dayanacak yalıtım yapısına sahiptir.

Serinin yalıtım direnci, 500 VDC yalıtım ölçümü altında en az 100 MΩ’dur. Bu değerler, kontrol tarafı ile yük tarafının güvenli biçimde ayrılması açısından önemlidir.

Ürünlerin elektriksel yalıtım değerleri, hatalı pano tasarımını veya yetersiz koruma önlemlerini telafi etmez. Kablo kesiti, sigorta, topraklama, soket seçimi ve yalıtım mesafeleri uygulamanın tamamı dikkate alınarak belirlenmelidir.

Isı Dağıtımı ve Akım Azaltma Eğrileri

Solid state rölelerde yük akımı yarı iletken anahtarlama elemanları üzerinden geçtiği için iletim sırasında ısı oluşur. Ortam sıcaklığı yükseldikçe ürünün güvenli biçimde taşıyabileceği sürekli yük akımı azalır.

Autonics SRS1 Serisi Solid State Röle için nominal yük akımı, her sıcaklıkta kesintisiz kullanılabilecek sabit bir değer değildir. Ürün seçimi yapılırken modele ait akım azaltma eğrisi incelenmelidir.

Isıl performansı etkileyen başlıca unsurlar şunlardır:

• Ortam sıcaklığı
• Soketin ısı iletim yapısı
• Pano içi hava dolaşımı
• Ürünlerin birbirine olan mesafesi
• Yükün sürekli çalışma süresi
• Anahtarlama sıklığı
• Yakındaki ısı üreten bileşenler
• Ürünün montaj yönü

Birden fazla röle veya ısı üreten cihaz yan yana monte edildiğinde ürünler arasında yatay olarak en az 20 mm boşluk bırakılmalıdır. Ürünlerin üst ve alt bölümlerinde ise en az 100 mm havalandırma alanı bulunmalıdır.

SRS1-A modellerinin çalışma sıcaklığı -20 ile 70 °C, SRS1-B ve SRS1-C modellerinin çalışma sıcaklığı -20 ile 80 °C arasındadır. Depolama sıcaklığı -30 ile 100 °C olarak belirtilmiştir. Donma ve yoğuşma oluşmamalıdır.

Varistör ve Koruma Elemanları

Serideki bütün modeller uygun bir varistörle birlikte kullanılmalıdır. Varistör, yük tarafında oluşabilecek ani gerilim yükselmelerinin röle üzerindeki etkisini azaltmaya yardımcı olur.

5-100 VDC doğru akım modellerinde 270 V, 0,6 W varistör; 24-240 VAC, 90-240 VAC, 5-200 VDC ve alternatif/doğru akım yük modellerinde ise 470 V, 0,6 W varistör belirtilmiştir.

Varistörün yanında yük kısa devresine karşı hızlı sigorta kullanılmalıdır. Sigortanın I²t değeri, solid state rölenin I²t değerinin yarısından düşük seçilmelidir.

Alternatif akım yük bağlantısında elektromanyetik uyumluluğa katkı sağlamak amacıyla 1 µF / 250 VAC kondansatör kullanılabilir.

Yük akımı ürünün en düşük yük akımının altında kalıyorsa yüke paralel uygun bir yardımcı direnç bağlanmalıdır. Yük ile yardımcı dirençten geçen toplam akım, rölenin belirtilen en düşük yük akımının üzerinde olmalıdır.

SRS1 Serisi Nerelerde Kullanılır?

Autonics SRS1 Serisi Solid State Röle, düşük ve orta güçlü yüklerin sık anahtarlanması gereken endüstriyel kontrol sistemlerinde kullanılabilir.

Başlıca kullanım alanları şunlardır:

• Küçük rezistanslı ısıtıcılar
• Endüstriyel fırın kontrol devreleri
• Paketleme makineleri
• Dolum makineleri
• Gıda üretim makineleri
• Kurutma sistemleri
• Endüstriyel aydınlatma
• Sinyal lambaları
• Solenoid ve küçük elektrik yükleri
• Test ve laboratuvar cihazları
• Otomasyon panoları
• Proses kontrol sistemleri
• Makine yenileme projeleri
• Bakım kolaylığı gereken kontrol panoları
• Soketli röle altyapısı bulunan makineler
• Hızlı yedek parça değişimi gereken üretim hatları

Gerçek yük uyumluluğu belirlenirken yükün yalnızca nominal akımı değil; ilk çalışma akımı, elektriksel yapısı, anahtarlama sıklığı ve ortam sıcaklığı da değerlendirilmelidir.

Doğru SRS1 Modeli Nasıl Seçilir?

Yük Türünü Belirleyin

Alternatif akım yükleri için 1202, 1203 veya 1205 kodlu modeller kullanılmalıdır.

Doğru akım yükleri için model kodunda D harfi bulunan ürünler seçilmelidir.

Hem alternatif hem doğru akım yükleriyle kullanılabilecek bir model gerekiyorsa X kodlu ürünler değerlendirilmelidir.

Soket Tipini Belirleyin

Autonics SK-G05 soket kullanılacaksa SRS1-A modelleri tercih edilmelidir.

Mevcut sistemde LY2 tipi soket bulunuyorsa SRS1-B, MY4 tipi soket bulunuyorsa SRS1-C modelleri kullanılmalıdır.

Soketin yalnızca fiziksel biçiminin değil, bağlantı uçlarının ve akım kapasitesinin de ürünle uyumlu olduğu doğrulanmalıdır.

Kontrol Gerilimini Kontrol Edin

SRS1-A modelleri ile SRS1-C grubundaki doğru akım ve alternatif/doğru akım modelleri 4-24 VDC kontrol girişi kullanır.

SRS1-B ve SRS1-C alternatif akım yük modelleri ise 4-30 VDC kontrol girişine sahiptir.

Yük Akımını Hesaplayın

Seride 1 A, 2 A, 3 A ve 5 A seçenekleri bulunur. Ürün, yükün normal çalışma akımının hemen üzerinde seçilmemelidir.

Ortam sıcaklığı, ani akım, montaj alanı ve akım azaltma eğrisi dikkate alınarak yeterli güvenlik payı bırakılmalıdır.

Devre Sayısını Belirleyin

İki farklı yükü aynı gövde üzerinden kontrol etmek gerekiyorsa “-2” kodlu 2 A modeller değerlendirilebilir.

Tek devreli uygulamalarda “-1” kodlu SRS1-B veya SRS1-C modeller ya da SRS1-A ürünleri kullanılabilir.

Açma Yöntemini Seçin

Dirençli alternatif akım yüklerinde düşük elektriksel gürültü için sıfır geçişli modeller tercih edilebilir.

Hızlı tetikleme veya harici faz kontrolü için R kodlu rastgele açma modelleri kullanılabilir.

Montaj ve Güvenlik Uyarıları

Ürün enerjiliyken bağlantı, bakım veya sökme işlemi yapılmamalıdır. Röle kapalı durumda olsa bile yük terminallerinde kaçak akım bulunabilir.

Enerji kesildikten hemen sonra ürün gövdesine veya soğutucusuna dokunulmamalıdır. Yüzey sıcaklığı yanıklara neden olabilecek seviyeye ulaşabilir.

Ürün aşağıdaki ortamlarda kullanılmamalıdır:

• Yanıcı veya patlayıcı gaz bulunan ortamlar
• Aşındırıcı gaz bulunan alanlar
• Yüksek nemli ortamlar
• Doğrudan güneş ışığı altı
• Yoğun titreşim veya darbe bulunan alanlar
• Tuzluluk etkisinin bulunduğu ortamlar

Ürün güçlü manyetik alan veya yüksek frekanslı gürültü üreten cihazlardan uzak konumlandırılmalıdır. Kritik makinelerde yalnızca solid state röleye bağlı kalınmamalı, bağımsız güvenlik ve hata önleme düzenekleri kullanılmalıdır.

Tio Otomasyon ile Doğru SRS1 Seçimi

Autonics SRS1 Serisi Solid State Röle seçiminde soket biçimi, kontrol gerilimi, yük türü, yük akımı ve devre sayısı birlikte değerlendirilmelidir. Aynı seri içerisindeki modellerin bağlantı yapıları ve kontrol ettikleri yük türleri birbirinden farklı olduğu için yalnızca dış görünüşe göre ürün seçilmemelidir.

Tio Otomasyon, uygulamanız için uygun SRS1-A, SRS1-B veya SRS1-C modelinin belirlenmesinde teknik destek sağlar. Alternatif akım, doğru akım veya alternatif/doğru akım yükünüze uygun soketli solid state röle çözümü için bizimle iletişime geçebilirsiniz.

Sık Sorulan Sorular

SRS1 serisi hangi soketlerle kullanılır?

SRS1-A modelleri Autonics SK-G05, SRS1-B modelleri LY2 ve SRS1-C modelleri MY4 tipi soketlerle kullanılır.

SK-G05 soket ürünle birlikte gelir mi?

Hayır. SK-G05 soket ayrı olarak temin edilir.

Bütün SRS1 modelleri alternatif akım yüklerini mi kontrol eder?

Hayır. Seri içerisinde alternatif akım, doğru akım ve her iki yük türünü kontrol edebilen farklı modeller bulunur.

Bütün modellerde sıfır geçişli ve rastgele açma seçeneği var mı?

Sıfır geçişli ve rastgele açma seçenekleri alternatif akım yük modellerinde bulunur. Doğru akım ve alternatif/doğru akım modellerinde bu sınıflandırma kullanılmaz.

İki devreli SRS1 modelleri hangileridir?

SRS1-B1202-2, SRS1-B1202R-2, SRS1-C1202-2 ve SRS1-C1202R-2 modelleri iki devrelidir.

SRS1 serisinin en yüksek yük akımı kaç amperdir?

Serideki en yüksek nominal yük akımı 5 A’dır.

Ürünlerin durum göstergesi var mı?

Evet. Modellerde kontrol girişinin durumunu gösteren kırmızı bir gösterge bulunur.

SRS1-A DIN rayına monte edilebilir mi?

SRS1-A modelinin kullanıldığı SK-G05 soket, 35 mm DIN rayına veya panel üzerine monte edilebilir.

SRS1 serisinin dielektrik dayanımı nedir?

Canlı bölüm ile ürün gövdesi arasındaki dielektrik dayanımı 2500 VAC’tır.

Nominal yük akımı her sıcaklıkta kullanılabilir mi?

Hayır. Taşınabilecek yük akımı ortam sıcaklığı yükseldikçe azalır. Modele ait akım azaltma eğrisi dikkate alınmalıdır.
