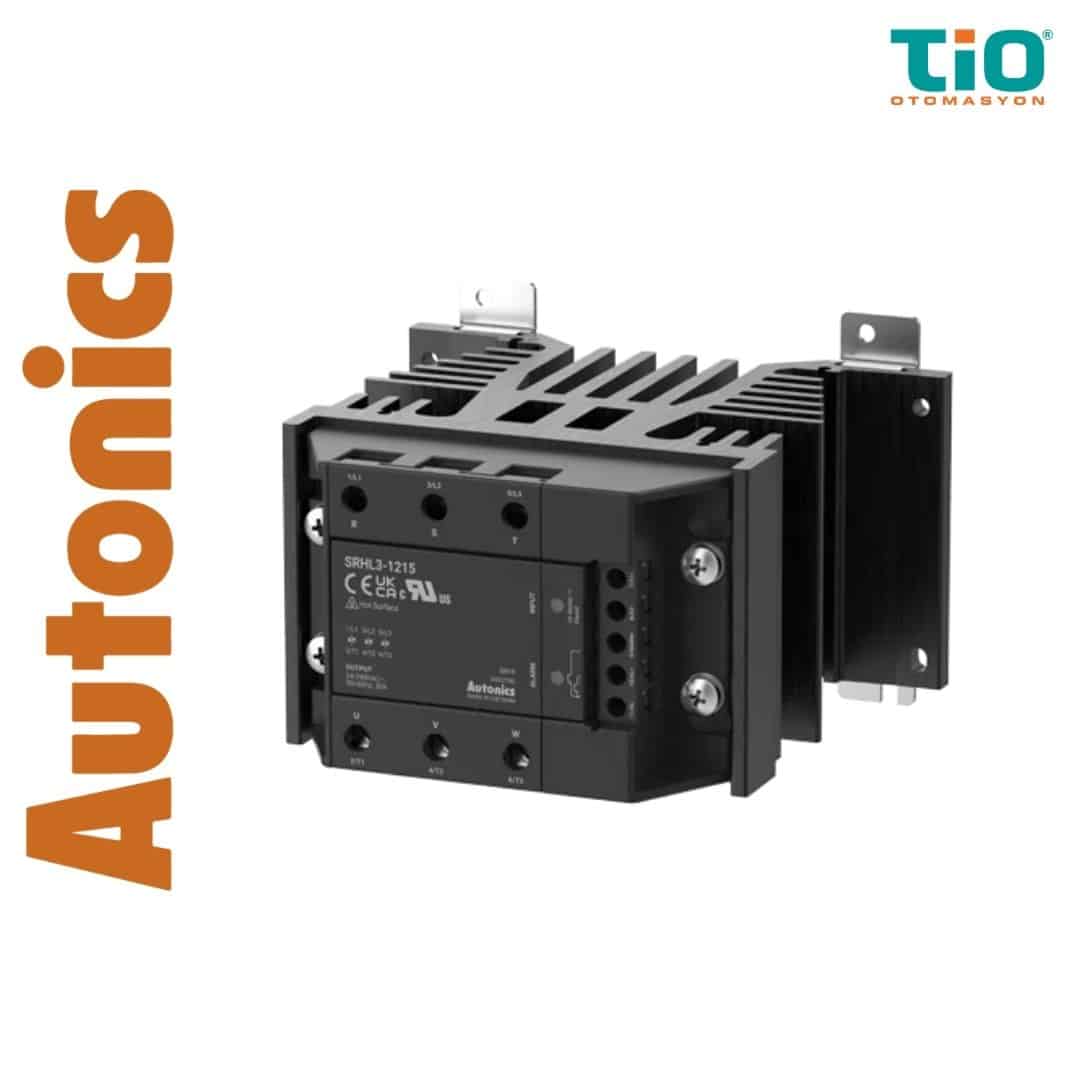

Autonics SRHL3 Serisi Solid State Röle

Açıklama

SRHL3 Serisinin Ortak Özellikleri

Autonics SRHL3 Serisi Solid State Röle modelleri, üç fazlı yükleri mekanik kontak kullanmadan yarı iletken anahtarlama elemanlarıyla kontrol eder. Hareketli kontak bulunmaması; mekanik aşınmanın, kontak sıçramasının ve anahtarlama sesinin azaltılmasına yardımcı olur.

Serinin öne çıkan ortak özellikleri şunlardır:

• Üç fazlı alternatif akım yüklerinin elektronik kontrolü
• Entegre ve gerektiğinde sökülebilen ısı dağıtıcı
• İki aşamalı aşırı ısınma önleme işlevi
• Yaklaşık 60 °C seviyesinde uyarı çıkışı
• Yaklaşık 80 °C seviyesinde yük çıkışını kapatma
• Kırmızı alarm göstergesi
• Harici uyarı ve alarm çıkışları
• Yeşil giriş durum göstergesi
• 10-30 VDC, 24 VAC ve 90-240 VAC giriş seçenekleri
• 24-240 VAC ve 48-480 VAC yük gerilimi seçenekleri
• 15 A, 30 A, 40 A, 50 A ve 75 A nominal yük akımı
• Sıfır geçişli ve rastgele açma modelleri
• Yıldız ve üçgen bağlı yüklerle kullanım
• Farklı gövde gruplarına uygun iki montaj deliği yapısı
• 15 A, 30 A ve 40 A modellerde DIN rayı montajı
• Bütün modellerde panel montajı
• 2500 VAC dielektrik dayanımı
• En az 100 MΩ yalıtım direnci
• En fazla 1,6 V çıkış iletim gerilimi düşümü
• En fazla 10 mA kaçak akım
• 500 V/μs kapalı durum gerilim değişim dayanımı
• Yüksek akımlı bağlantılara uygun M5 çıkış terminalleri
• Ortam sıcaklığına göre belirlenen akım azaltma eğrileri
• Gerektiğinde fan destekli soğutma imkânı
• Endüstriyel titreşim ve darbe koşullarına uygun yapı

Nominal akım değerleri, 25 °C ortam sıcaklığında ve AC-1 dirençli yük sınıfında belirlenmiştir. Gerçek uygulamada taşınabilecek sürekli akım; pano sıcaklığına, ürünün montaj yönüne, hava dolaşımına, fan kullanımına ve yükün elektriksel yapısına bağlı olarak değişebilir.

Autonics SRHL3 Serisi Solid State Röle Modelleri

Aşağıdaki tabloda doğrulanan bütün Autonics SRHL3 Serisi Solid State Röle modelleri gösterilmektedir.

Rastgele açma seçeneği, 10-30 VDC girişli ve 48-480 VAC yük gerilimli modellerde bulunur. 24 VAC ve 90-240 VAC girişli ürünler sıfır geçişli açma yöntemiyle çalışır.

SRHL3 Model Kodu Nasıl Okunur?

Autonics SRHL3 Serisi Solid State Röle model kodu; ürün ailesini, faz sayısını, giriş gerilimini, yük gerilimini, nominal akımı ve açma yöntemini belirtir.

Seri yapısı

Model kodundaki ifadeler şu anlamlara gelir:

• SR: Solid state röle ürün ailesi
• H: Entegre ısı dağıtıcı
• L: Aşırı ısınma önleme işlevi
• 3: Üç fazlı yük kontrolü

Giriş gerilimi kodu

Tire işaretinden sonraki ilk rakam nominal giriş gerilimini gösterir:

• 1: 10-30 VDC
• 2: 24 VAC
• 4: 90-240 VAC

Yük gerilimi kodu

İkinci rakam nominal yük gerilimini belirtir:

• 2: 24-240 VAC
• 4: 48-480 VAC

Nominal yük akımı

Model kodunun son iki rakamı nominal yük akımını gösterir:

• 15: 15 A
• 30: 30 A
• 40: 40 A
• 50: 50 A
• 75: 75 A

Açma yöntemi

Model kodunun sonunda harf bulunmaması sıfır geçişli açma yöntemini, R harfi ise rastgele açma yöntemini ifade eder.

Örneğin SRHL3-1475R modeli; 10-30 VDC girişli, 48-480 VAC yük gerilimli, 75 A nominal akımlı ve rastgele açma özelliğine sahip üç fazlı bir üründür.

İki Aşamalı Aşırı Isınma Önleme İşlevi

Autonics SRHL3 Serisi Solid State Röleyi standart üç fazlı solid state rölelerden ayıran temel özellik, iki aşamalı sıcaklık izleme ve koruma sistemidir. Rölenin iç sıcaklığı iki farklı seviyede değerlendirilir.

Birinci aşama: Uyarı seviyesi

Rölenin iç sıcaklığı yaklaşık 60 °C seviyesine ulaştığında uyarı çıkışı etkinleşir. Bu aşamada yük çıkışı çalışmaya devam eder.

Birinci aşamada:

• Yük çıkışı açık kalır.
• Uyarı çıkışı etkinleşir.
• Kontrol sistemi yaklaşan sıcaklık sorunundan haberdar edilir.
• Pano fanı veya yardımcı soğutma sistemi devreye alınabilir.
• Operatöre önleyici bakım uyarısı gönderilebilir.

Üreticinin sıcaklık tablosunda uyarı işlevinin dönüş sıcaklığı yaklaşık 20 °C olarak belirtilmiştir. Gerçek çalışma sıcaklığı; ürün yapısına, yük akımına ve çevresel koşullara göre değişebilir.

İkinci aşama: Alarm seviyesi

İç sıcaklık yaklaşık 80 °C seviyesine ulaştığında koruma sistemi kritik aşamaya geçer.

Bu aşamada:

• Üç fazlı yük çıkışı kapatılır.
• Kırmızı alarm göstergesi yanar.
• Harici alarm çıkışı etkinleşir.
• Rölenin iç güç bileşenlerinin termal hasar görmesi önlenmeye çalışılır.

Sıcaklık yaklaşık 40 °C seviyesinin altına düştükten sonra alarmın normal duruma dönmesi için giriş sinyalinin kaldırılması ve yeniden uygulanması gerekir. Sıcaklığın düşmesi tek başına yük çıkışının otomatik olarak yeniden etkinleşmesini sağlamaz.

Alarm ve Uyarı Çıkışları

Autonics SRHL3 Serisi Solid State Röle, sıcaklık bilgisini programlanabilir mantık denetleyicisine, gösterge sistemine veya makine kontrol devresine iletmek için harici uyarı ve alarm çıkışları sunar.

Uyarı ve alarm çıkışları NPN açık kolektör yapısındadır. Bütün giriş gruplarında çıkış gerilimi en fazla 30 VDC’dir.

Çıkış akımı sınırları giriş türüne göre değişir:

• 10-30 VDC girişli modellerde en fazla 100 mA
• 24 VAC girişli modellerde en fazla 50 mA
• 90-240 VAC girişli modellerde en fazla 50 mA

Uyarı çıkışı, sistem tamamen durmadan önce pano sıcaklığının yükseldiğini bildirmek için kullanılabilir. Alarm çıkışı ise kritik sıcaklık nedeniyle yükün kapatıldığını kontrol sistemine iletir.

Bu çıkışlar sayesinde:

• Pano fanı otomatik çalıştırılabilir.
• İnsan-makine arayüzünde sıcaklık alarmı gösterilebilir.
• Sesli veya ışıklı alarm etkinleştirilebilir.
• Makine kontrollü biçimde durdurulabilir.
• Bakım ekibine hata bilgisi iletilebilir.
• Alarm geçmişi kayıt altına alınabilir.

Üç Fazlı Yük Kontrolü

Autonics SRHL3 Serisi Solid State Röle, üç fazlı sistemin üç hattını tek bir gövde üzerinden elektronik olarak anahtarlar. Üç ayrı tek fazlı röle yerine bütün fazların aynı ürün içinde kontrol edilmesi, pano tasarımının sadeleştirilmesine yardımcı olur.

Üç fazlı bütünleşik yapının sağladığı avantajlar şunlardır:

• Üç fazın aynı kontrol sinyaliyle devreye alınması
• Pano içerisindeki ürün sayısının azaltılması
• Kontrol kablolamasının sadeleştirilmesi
• Daha düzenli güç bağlantısı
• Fazların birlikte açılıp kapatılması
• Bakım ve bağlantı kontrollerinin kolaylaşması
• Üç fazlı ısıtma sistemlerinin standartlaştırılması
• Pano alanının daha verimli kullanılması

Seri, yıldız ve üçgen bağlı üç fazlı yüklerle kullanılabilir. Model seçilirken yalnızca toplam kilovat değeri değil, her fazdan geçen gerçek hat akımı ve yükün bağlantı biçimi dikkate alınmalıdır.

Entegre ve Sökülebilir Isı Dağıtıcı

Autonics SRHL3 Serisi Solid State Röle, ürünle birlikte sunulan entegre bir ısı dağıtıcıya sahiptir. Isı dağıtıcı röleyle uyumlu şekilde boyutlandırılmıştır ancak hasar, arıza veya bakım durumunda röle gövdesinden ayrılabilir.

Bu yapı şu avantajları sağlar:

• Uygun ısı dağıtıcının ürünle birlikte sunulması
• Harici ısı dağıtıcı seçme ihtiyacının azaltılması
• Röle ve ısı dağıtıcı arasında uyumlu temas yüzeyi
• Montaj süresinin kısaltılması
• Yanlış soğutucu seçimi riskinin azaltılması
• Hasarlı ısı dağıtıcının değiştirilebilmesi
• Röle ile ısı dağıtıcının ayrı kontrol edilebilmesi
• Daha düzenli pano yerleşimi
• Fan destekli soğutmaya uygun yapı

Entegre ısı dağıtıcının bulunması, ürünün bütün ortam sıcaklıklarında nominal akımın tamamıyla çalışabileceği anlamına gelmez. Akım azaltma eğrileri, pano içerisindeki gerçek sıcaklığa göre mutlaka incelenmelidir.

DIN Rayı ve Panel Montajı

Autonics SRHL3 Serisi Solid State Röle, yük akımına bağlı olarak farklı montaj yöntemleri sunar.

DIN rayı montajı

15 A, 30 A ve 40 A modeller, EN 60715 standardına uygun 35 mm DIN rayına monte edilebilir. Bu modellerle birlikte iki adet DIN rayı bağlantı aparatı sunulur.

DIN rayı montajı:

• Pano montajını hızlandırır.
• Ürün değişimini kolaylaştırır.
• Standart ve düzenli pano yerleşimi sağlar.
• Ek montaj yüzeyi hazırlama ihtiyacını azaltır.
• Bakım işlemlerini kolaylaştırır.

Panel montajı

15 A, 30 A, 40 A, 50 A ve 75 A modellerin tamamı panel üzerine monte edilebilir. Panel montaj vidalarının yaklaşık 1,35 N·m torkla sıkılması gerekir.

50 A ve 75 A modellerde DIN rayı montajı desteklenmez. Bu modeller, daha büyük gövde ve ısı dağıtıcı yapıları nedeniyle doğrudan panel üzerine sabitlenmelidir.

İki Farklı Montaj Deliği Yapısı

Seride farklı gövde ve ısı dağıtıcı ölçülerine uygun montaj deliği düzenleri bulunur. 15 A, 30 A ve 40 A modeller daha kompakt bir gövdeye sahipken 50 A ve 75 A modeller daha geniş ısı dağıtım yüzeyi kullanır.

İki farklı montaj yapısı:

• Akım değerine uygun gövde kullanılmasını,
• Ürünün panel üzerine dengeli biçimde sabitlenmesini,
• Farklı fan ölçülerinin monte edilebilmesini,
• Isının daha geniş bir yüzeye dağıtılmasını,
• Yüksek akımlı modellerin mekanik olarak daha sağlam sabitlenmesini sağlar.

Pano yenileme veya model değişimi yapılırken eski ve yeni ürünün montaj deliklerinin aynı olduğu varsayılmamalıdır. Teknik resimdeki montaj ölçüleri kontrol edilmelidir.

Sıfır Geçişli Açma

Sıfır geçişli Autonics SRHL3 Serisi Solid State Röle modelleri, kontrol sinyali uygulandıktan sonra alternatif akım geriliminin sıfır geçiş noktasına yaklaşmasını bekler. Anahtarlama, gerilimin sıfıra yakın olduğu anda gerçekleştirilir.

Bu yöntem:

• Ani gerilim değişimlerini azaltır.
• Elektriksel gürültüyü sınırlandırır.
• Elektromanyetik girişimi azaltmaya yardımcı olur.
• Üç fazlı rezistansların daha yumuşak devreye alınmasını sağlar.
• Pano içerisindeki elektronik cihazların etkilenme riskini düşürür.
• Sık anahtarlanan ısıtıcı sistemlerinde kararlı çalışma sağlar.

Sıfır geçişli modeller; üç fazlı rezistans grupları, endüstriyel fırınlar, kurutma makineleri, sıcak hava üniteleri ve ısı tünelleri gibi dirençli yüklerde tercih edilebilir.

10-30 VDC girişli sıfır geçişli modellerde çalışma süresi en fazla yarım yük çevrimi ve 1 ms’dir. 24 VAC ve 90-240 VAC girişli modellerde bu süre en fazla iki yük çevrimi ve 1 ms olarak belirtilmiştir.

Rastgele Açma

Rastgele açma özelliğine sahip modeller, kontrol sinyali geldiğinde alternatif akım geriliminin sıfır geçiş noktasını beklemeden devreye girer. Rastgele açma süresi en fazla 1 ms’dir.

Bu yöntem:

• Hızlı tepki gereken uygulamalarda
• Harici faz kontrol sistemlerinde
• Anahtarlama zamanının başka bir denetleyici tarafından belirlendiği devrelerde
• Sıfır geçişini beklemenin uygun olmadığı sistemlerde kullanılabilir.

Rastgele açma modelleri şunlardır:

• SRHL3-1415R
• SRHL3-1430R
• SRHL3-1440R
• SRHL3-1450R
• SRHL3-1475R

Rastgele açma modeli faz kontrolünde kullanılacaksa yük ile yük beslemesi arasına uygun bir gürültü süzgeci yerleştirilmelidir.

Giriş Gerilimi Seçenekleri

Autonics SRHL3 Serisi Solid State Röle, üç farklı kontrol giriş grubuyla sunulur.

10-30 VDC girişli modeller

10-30 VDC girişli modeller, programlanabilir mantık denetleyicileri ve doğru akım çıkışlı sıcaklık kontrol cihazlarıyla kullanılabilir.

Temel giriş değerleri:

• İzin verilen giriş gerilimi: 10-32 VDC
• En yüksek giriş akımı: 25 mA
• Çalışma gerilimi: En az 10 VDC
• Bırakma gerilimi: En fazla 1 VDC

24 VAC girişli modeller

24 VAC girişli modeller, alternatif akım kontrol çıkışına sahip sistemlerle kullanılabilir.

Temel giriş değerleri:

• İzin verilen giriş gerilimi: 19-26,4 VAC
• En yüksek giriş akımı: 15 mA
• Çalışma gerilimi: En az 19 VAC
• Bırakma gerilimi: En fazla 4 VAC

90-240 VAC girişli modeller

90-240 VAC girişli modeller geniş alternatif akım kontrol aralığı sunar.

Temel giriş değerleri:

• İzin verilen giriş gerilimi: 85-264 VAC
• En yüksek giriş akımı: 25 mA
• Çalışma gerilimi: En az 85 VAC
• Bırakma gerilimi: En fazla 10 VAC

Yük Gerilimi ve Akım Özellikleri

24-240 VAC nominal yük gerilimli modeller 24-264 VAC çalışma aralığına sahiptir. Bu grupta 15 A, 30 A, 50 A ve 75 A modeller bulunur.

48-480 VAC nominal yük gerilimli modeller ise 48-528 VAC çalışma aralığına sahiptir. Bu grupta 15 A, 30 A, 40 A, 50 A ve 75 A seçenekleri bulunur.

Bir çevrimlik en yüksek ani akım dayanımı:

• 15 A modellerde 250 A
• 30 A modellerde 400 A
• 40 A modellerde 800 A
• 50 A modellerde 800 A
• 75 A modellerde 1000 A’dır.

24-240 VAC modellerin tekrarlanmayan tepe gerilim dayanımı 600 V’tur. 48-480 VAC modellerde bu değer sıfır geçişli ürünlerde 1200 V, rastgele açma ürünlerinde 1000 V olarak belirtilmiştir.

Soğutma Fanı Kullanımı

Autonics SRHL3 Serisi Solid State Röle, entegre ısı dağıtıcılı olmasına rağmen yüksek yük akımı veya sıcak pano koşullarında fan destekli soğutmaya ihtiyaç duyabilir.

30 A ve 40 A modeller için:

• Fan ölçüsü: 80 × 80 mm
• Alternatif akım fanı: En az 0,68 m³/dakika veya 24 CFM
• Doğru akım fanı: En az 1,25 m³/dakika veya 44 CFM

50 A ve 75 A modeller için:

• Fan ölçüsü: 92 × 92 mm
• Alternatif akım fanı: En az 1,13 m³/dakika veya 40 CFM
• Doğru akım fanı: En az 1,80 m³/dakika veya 63,5 CFM

Soğutma fanı ürünle birlikte verilmez. Kullanılacak fanın hava akışı, üreticinin belirttiği değere eşit veya daha yüksek olmalıdır.

Akım Azaltma Eğrileri

Nominal yük akımı, ürünün bütün ortam sıcaklıklarında aynı akımı sürekli taşıyabileceği anlamına gelmez. Ortam sıcaklığı yükseldikçe güvenli yük akımının azaltılması gerekir.

Akım kapasitesini etkileyen unsurlar şunlardır:

• Pano içi sıcaklık
• Hava dolaşımı
• Fanın hava akışı
• Ürünün montaj yönü
• Röleler arasındaki mesafe
• Yakındaki ısı kaynakları
• Sürekli çalışma süresi
• Anahtarlama sıklığı
• Yükün dirençli veya endüktif olması

Birden fazla röle birbirine yakın monte edildiğinde ısı dağıtım verimi azalır. Bu durumda nominal yük akımının yüzde 50’sinden daha düşük bir akımla çalışılması önerilir.

Montaj Mesafeleri

Birden fazla Autonics SRHL3 Serisi Solid State Röle aynı pano içerisine monte edildiğinde ürünler arasında yeterli hava dolaşımı sağlanmalıdır.

Önerilen boşluklar:

• Röleler arasında en az 20 mm
• Ürünlerin üst tarafında en az 100 mm
• Ürünlerin alt tarafında en az 100 mm

Ürün yatay monte edilerek giriş ve çıkış terminalleri aynı seviyeye getirilirse doğal hava hareketi azalır. Bu durumda nominal yük akımının yüzde 50’sinden daha düşük bir akımla çalışılması gerekir.

Isı dağıtıcı, pano veya DIN rayı güvenilir şekilde topraklanmalıdır.

Yıldız ve Üçgen Bağlantı

Seri, yıldız ve üçgen bağlı üç fazlı yüklerle kullanılabilir.

Hat giriş terminalleri:

• 1/L1
• 3/L2
• 5/L3

Yük çıkış terminalleri:

• 2/T1
• 4/T2
• 6/T3

Kontrol ve alarm terminalleri:

• 7/A1+: Kontrol girişi
• 8/A2-: Kontrol dönüşü
• 9/WARN+: Uyarı çıkışı
• 10/AL+: Alarm çıkışı
• 11/AL-: Alarm ve uyarı ortak terminali

Doğru akım girişli modellerde bağlantı kutuplarına dikkat edilmelidir.

Terminal ve Kablo Özellikleri

Giriş ve alarm terminalleri M3, yük çıkış terminalleri ise M5 yapısındadır.

Bağlantı değerleri:

• Giriş ve alarm kablosu: 0,5-4 mm²
• Çıkış kablosu: 1,5-16 mm²
• Giriş terminali sıkma torku: 0,75-0,96 N·m
• Çıkış terminali sıkma torku: 1,6-2,2 N·m
• Panel montaj vidası: Yaklaşık 1,35 N·m

Terminal bağlantılarında uygun ölçüde ve onaylı yuvarlak kablo pabuçları kullanılmalıdır.

SRHL3 Serisi Nerelerde Kullanılır?

Autonics SRHL3 Serisi Solid State Röle, üç fazlı ve yüksek güçlü yüklerin sık ve güvenilir biçimde kontrol edilmesi gereken sistemlerde kullanılabilir.

Başlıca kullanım alanları:

• Üç fazlı rezistans grupları
• Endüstriyel fırınlar
• Isı tünelleri
• Kurutma makineleri
• Plastik enjeksiyon makineleri
• Plastik ekstrüzyon hatları
• Kauçuk işleme makineleri
• Kalıp ısıtma sistemleri
• Paketleme makineleri
• Dolum ve ambalaj hatları
• Gıda üretim makineleri
• Sıcak hava üniteleri
• Yüksek kapasiteli ısıtıcılar
• Endüstriyel pres sistemleri
• Proses sıcaklık kontrol panoları
• Test ve laboratuvar sistemleri
• Enerji kontrol sistemleri
• Makine otomasyon panoları
• Uygun koruma sistemine sahip üç fazlı motor uygulamaları

Motor ve diğer endüktif yüklerde katalogda belirtilen AC-1 dirençli yük akımları doğrudan kullanılmamalıdır. Kalkış akımı, kilitli rotor akımı ve anahtarlama sıklığı ayrıca değerlendirilmelidir.

Doğru SRHL3 Modeli Nasıl Seçilir?

Kontrol girişini belirleyin

10-30 VDC kontrol çıkışı için SRHL3-1 ile başlayan modeller kullanılmalıdır.

24 VAC kontrol çıkışı için SRHL3-2, 90-240 VAC kontrol çıkışı için SRHL3-4 ile başlayan ürünler seçilmelidir.

Yük gerilimini belirleyin

24-240 VAC yükler için model kodunun ikinci rakamı 2, 48-480 VAC yükler için 4 olmalıdır.

Gerçek yük akımını hesaplayın

15 A, 30 A, 40 A, 50 A veya 75 A seçimi yalnızca yükün normal çalışma akımına göre yapılmamalıdır.

Şu koşullar birlikte değerlendirilmelidir:

• Ortam sıcaklığı
• Akım azaltma eğrisi
• Fan kullanımı
• Montaj yönü
• Sürekli çalışma süresi
• Yükün ilk çalışma akımı
• Anahtarlama sıklığı
• Ürünler arasındaki mesafe

Açma yöntemini seçin

Rezistans ve diğer dirençli yüklerde düşük elektriksel gürültü için sıfır geçişli modeller tercih edilmelidir.

Hızlı tetikleme veya harici faz kontrolü gereken uygulamalarda R kodlu rastgele açma modelleri değerlendirilebilir.

Montaj yöntemini belirleyin

15 A, 30 A ve 40 A ürünlerde DIN rayı veya panel montajı yapılabilir.

50 A ve 75 A ürünler yalnızca panel üzerine monte edilmelidir.

Montaj ve Güvenlik Uyarıları

Yük kısa devresine karşı hızlı sigorta kullanılmalıdır. Sigortanın I²t değeri, rölenin I²t değerinin yarısından düşük olmalıdır.

Röle kapalı durumda olsa bile çıkış terminallerinde kaçak akım bulunabilir. Bakım öncesinde ana besleme kesilmeli ve gerilim bulunmadığı ölçülerek doğrulanmalıdır.

Ürün gövdesi ve ısı dağıtıcı çalışma sırasında yüksek sıcaklığa ulaşabilir. Enerji kesildikten hemen sonra ürüne dokunulmamalıdır.

Elektromanyetik uyumluluk için:

• 24-240 VAC modellerde 1 µF / 250 VAC
• 48-480 VAC modellerde 0,47 µF / 500 VAC kondansatör kullanılmalıdır.

Ürün güçlü manyetik alan veya yüksek frekanslı gürültü oluşturan cihazların yakınına monte edilmemelidir.

Tio Otomasyon ile Doğru SRHL3 Seçimi

Autonics SRHL3 Serisi Solid State Röle seçiminde giriş gerilimi, yük gerilimi ve nominal akımın eşleşmesi tek başına yeterli değildir. Yükün elektriksel yapısı, gerçek hat akımı, pano sıcaklığı, montaj biçimi, fan ihtiyacı ve alarm çıkışının kontrol sistemine nasıl bağlanacağı birlikte değerlendirilmelidir.

Tio Otomasyon, Autonics SRHL3 Serisi Solid State Röle modelleri arasından uygulamaya uygun giriş gerilimi, yük gerilimi, akım değeri ve açma yönteminin belirlenmesine destek olur. Üç fazlı ısıtıcılar, yüksek kapasiteli rezistans sistemleri ve aşırı sıcaklık izleme gerektiren endüstriyel güç uygulamalarında profesyonel teknik destek sunar.

Sık Sorulan Sorular

SRHL3 serisinin temel farkı nedir?

Serinin temel farkı iki aşamalı aşırı ısınma önleme işlevidir. Yaklaşık 60 °C’de uyarı çıkışı, yaklaşık 80 °C’de ise yükü kapatan alarm işlevi devreye girer.

Aşırı sıcaklık alarmı yükü kapatır mı?

Evet. İç sıcaklık yaklaşık 80 °C seviyesine ulaştığında yük çıkışı kapatılır, kırmızı alarm göstergesi yanar ve alarm çıkışı etkinleşir.

Alarm kendiliğinden sıfırlanır mı?

Sıcaklık yaklaşık 40 °C’nin altına düştükten sonra giriş sinyalinin kaldırılması ve yeniden uygulanması gerekir.

Bütün modellerde alarm ve uyarı çıkışı var mı?

Evet. SRHL3 serisi harici uyarı ve alarm çıkışlarına sahiptir. Çıkış akım kapasitesi giriş gerilimi grubuna göre değişir.

Bütün modeller DIN rayına monte edilebilir mi?

Hayır. Yalnızca 15 A, 30 A ve 40 A modeller DIN rayına monte edilebilir. 50 A ve 75 A modeller panel montajlıdır.

SRHL3 serisinin dielektrik dayanımı nedir?

Canlı bölüm ile gövde arasındaki dielektrik dayanımı 2500 VAC’tır.

Rastgele açma hangi modellerde bulunur?

Rastgele açma, 10-30 VDC girişli ve 48-480 VAC yük gerilimli R kodlu modellerde bulunur.

Soğutma fanı ürünle birlikte gelir mi?

Hayır. Fan ayrıca temin edilmelidir.

Nominal akım bütün sıcaklıklarda kullanılabilir mi?

Hayır. Ortam sıcaklığı yükseldikçe güvenli yük akımı azaltılmalıdır.

Seri yıldız ve üçgen yükleri kontrol edebilir mi?

Evet. Uygun gerilim ve akım koşulları sağlandığında yıldız veya üçgen bağlı yüklerle kullanılabilir.

PDF için Tıklayın!
