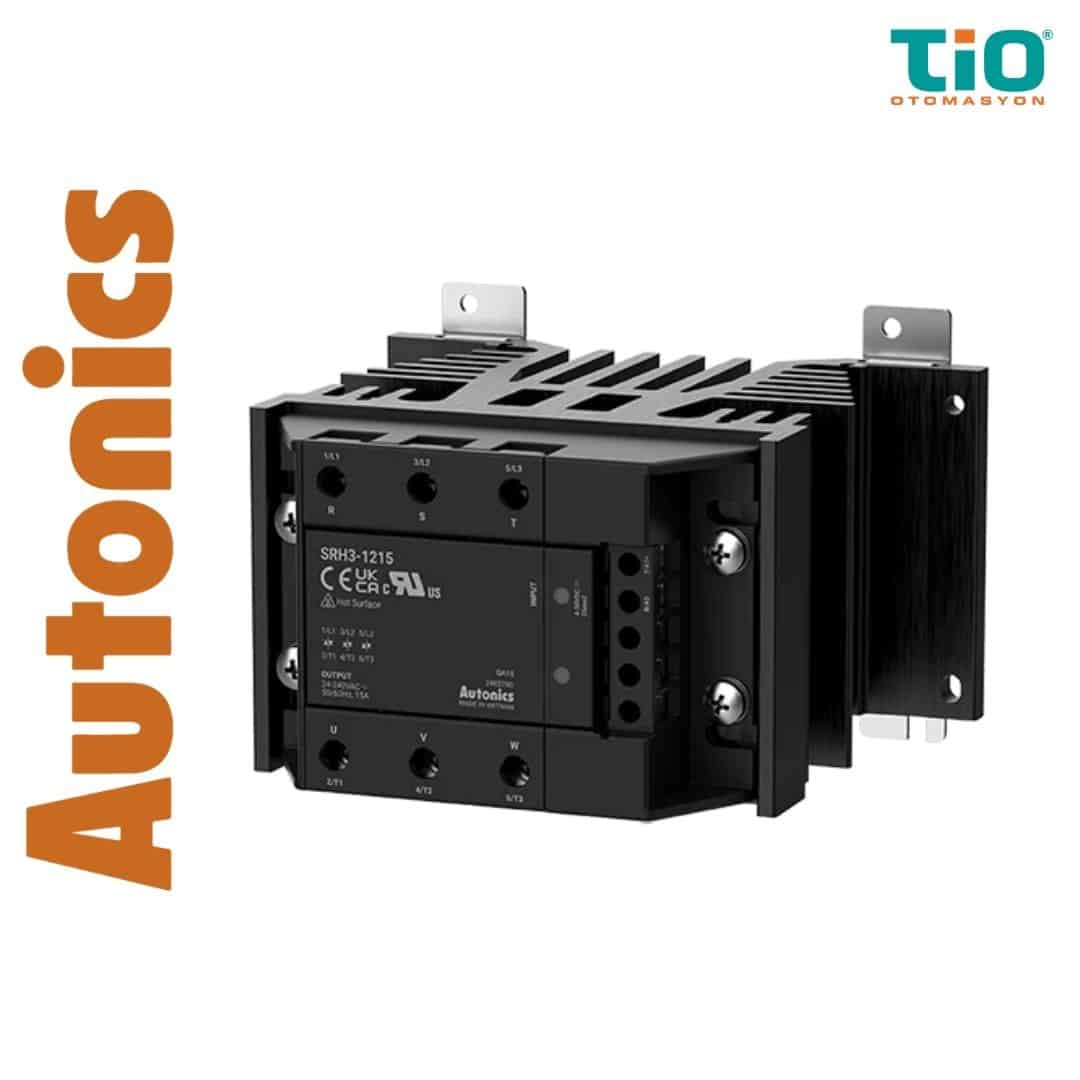

Autonics SRH3 Serisi Solid State Röle

Açıklama

SRH3 Serisinin Ortak Özellikleri

Autonics SRH3 Serisi Solid State Röle modelleri, üç fazlı yükleri mekanik kontak kullanmadan yarı iletken anahtarlama elemanlarıyla kontrol eder. Hareketli kontakların bulunmaması; kontak aşınmasını, kontak sıçramasını ve mekanik anahtarlama sesini ortadan kaldırmaya yardımcı olur.

Serinin başlıca ortak özellikleri şunlardır:

• Üç fazlı alternatif akım yüklerinin elektronik olarak kontrol edilmesi
• Entegre ve gerektiğinde sökülebilen soğutucu yapısı
• Yıldız ve üçgen bağlı üç fazlı yüklerle kullanım
• 4-30 VDC, 24 VAC ve 90-240 VAC giriş seçenekleri
• 24-240 VAC ve 48-480 VAC yük gerilimi seçenekleri
• 15 A, 30 A, 40 A, 50 A ve 75 A nominal yük akımları
• Sıfır geçişli açma ve rastgele açma model seçenekleri
• 15 A, 30 A ve 40 A modellerde 35 mm DIN rayı montajı
• Bütün modellerde panel montajı
• Farklı montaj yüzeylerine uyum sağlayan montaj deliği yapısı
• Yeşil giriş durum göstergesi
• 2500 VAC dielektrik dayanımı
• En az 100 MΩ yalıtım direnci
• En fazla 1,6 V çıkış iletim gerilimi düşümü
• En fazla 10 mA kaçak akım
• 500 V/μs kapalı durum gerilim değişim dayanımı
• Yüksek akımlı uygulamalara uygun M5 çıkış terminalleri
• Yıldız ve üçgen bağlantı desteği
• Endüstriyel titreşim ve darbe koşullarına uygun yapı
• Ortam sıcaklığına göre belirlenen akım azaltma eğrileri
• Doğal veya fan destekli soğutmayla çalışma imkânı

Nominal yük akımları 25 °C ortam sıcaklığı ve AC-1 dirençli yük sınıfı esas alınarak belirtilmiştir. Gerçek uygulamada taşınabilecek sürekli akım; pano sıcaklığı, montaj yönü, fan kullanımı, ürünler arasındaki mesafe ve yükün elektriksel yapısına göre değişebilir.

Autonics SRH3 Serisi Solid State Röle Modelleri

Aşağıdaki tabloda doğrulanan bütün Autonics SRH3 Serisi Solid State Röle modelleri, giriş gerilimleri, yük gerilimleri, nominal akımları ve açma yöntemleriyle birlikte gösterilmektedir.

Rastgele açma seçeneği, 4-30 VDC girişli ve 48-480 VAC yük gerilimli modellerde sunulur. 24 VAC ve 90-240 VAC girişli modeller sıfır geçişli açma yöntemiyle çalışır.

SRH3 Model Kodu Nasıl Okunur?

Autonics SRH3 Serisi Solid State Röle model kodu; soğutucu yapısı, kontrol edilen faz sayısı, giriş gerilimi, yük gerilimi, nominal yük akımı ve açma yöntemi hakkında bilgi verir.

Seri ve soğutucu kodu

Model kodundaki SRH3 ifadesinde:

• SR: Solid state röle ürün ailesini,
• H: Entegre soğutucu yapısını,
• 3: Üç fazlı yük kontrolünü ifade eder.

Giriş gerilimi kodu

Tire işaretinden sonraki ilk rakam nominal kontrol girişini gösterir:

• 1: 4-30 VDC
• 2: 24 VAC
• 4: 90-240 VAC

Yük gerilimi kodu

İkinci rakam nominal yük gerilimini belirtir:

• 2: 24-240 VAC
• 4: 48-480 VAC

Yük akımı kodu

Model kodunun son iki rakamı nominal yük akımını gösterir:

• 15: 15 A
• 30: 30 A
• 40: 40 A
• 50: 50 A
• 75: 75 A

Açma yöntemi kodu

Model kodunun sonunda harf bulunmaması sıfır geçişli açma yöntemini, R harfi ise rastgele açma yöntemini ifade eder.

Örneğin SRH3-1450R modeli; entegre soğutuculu, üç fazlı, 4-30 VDC girişli, 48-480 VAC yük gerilimli, 50 A nominal akımlı ve rastgele açma özelliğine sahip bir üründür.

Üç Fazlı Yük Kontrolünün Sağladığı Avantajlar

Autonics SRH3 Serisi Solid State Röle, üç fazlı sistemin üç hattını tek bir gövde üzerinden kontrol eder. Üç ayrı tek fazlı röle kullanılması yerine bütün fazların aynı ürün içerisinde anahtarlanması, pano tasarımını ve kontrol bağlantılarını sadeleştirir.

Üç fazlı bütünleşik yapı şu avantajları sunar:

• Üç fazın aynı kontrol sinyaliyle devreye alınması
• Pano içerisindeki ürün sayısının azaltılması
• Kontrol kablolamasının sadeleştirilmesi
• Faz bağlantılarının daha düzenli yapılması
• Montaj alanının daha verimli kullanılması
• Bakım ve bağlantı kontrollerinin kolaylaştırılması
• Üç fazlı ısıtma sistemlerinin standartlaştırılması
• Tek ürün üzerinden yıldız veya üçgen bağlantılı yük kontrolü

Üç fazlı yük seçimi yalnızca toplam kilovat değerine göre yapılmamalıdır. Hat akımı, bağlantı biçimi, güç katsayısı, yük karakteri, kalkış akımı ve ortam sıcaklığı birlikte değerlendirilmelidir.

Entegre ve Sökülebilir Soğutucu Yapısı

Autonics SRH3 Serisi Solid State Röle, çalışma sırasında oluşan ısının gövdeden uzaklaştırılması için özel olarak boyutlandırılmış entegre bir soğutucuya sahiptir. Soğutucu ürünle bütünleşik olarak sunulmasına rağmen gerektiğinde röle bölümünden ayrılarak değiştirilebilir.

Bu yapı şu avantajları sağlar:

• Röleye uygun soğutucunun hazır olarak sunulması
• Harici soğutucu seçme ihtiyacının azaltılması
• Röle ile soğutucu arasında uyumlu temas yüzeyi
• Montaj süresinin kısaltılması
• Pano içerisindeki parça sayısının azaltılması
• Hasar veya bakım durumunda soğutucunun ayrılabilmesi
• DIN rayı ve panel montajına uygun bütünleşik yapı
• Daha düzenli pano yerleşimi
• Yüksek akımlı modellerde fan kullanımına uygun montaj noktaları

Entegre soğutucunun bulunması, rölenin her ortam sıcaklığında nominal akımın tamamıyla kullanılabileceği anlamına gelmez. Yük akımı mutlaka modele ait akım azaltma eğrisine göre belirlenmelidir.

DIN Rayı ve Panel Montajı

Autonics SRH3 Serisi Solid State Röle, model akımına göre farklı montaj seçenekleri sunar.

DIN rayı montajı

15 A, 30 A ve 40 A modeller, EN 60715 standardına uygun 35 mm DIN raylarına monte edilebilir. Bu modellerle birlikte iki adet DIN rayı bağlantı aparatı sunulur.

DIN rayı montajı:

• Pano montaj süresini kısaltır.
• Ürünün kolay sökülüp takılmasını sağlar.
• Standart pano yerleşimi oluşturur.
• Bakım ve ürün değişimini kolaylaştırır.
• Ek montaj yüzeyi hazırlama ihtiyacını azaltır.

Panel montajı

15 A, 30 A, 40 A, 50 A ve 75 A modellerin tamamı panel üzerine monte edilebilir. Entegre soğutuculu ürün panel üzerine sabitlenirken montaj vidaları yaklaşık 1,35 N·m torkla sıkılmalıdır.

50 A ve 75 A modellerde DIN rayı montajı desteklenmez. Bu ürünler, gövde ve soğutucu ölçülerinin daha büyük olması nedeniyle doğrudan panel üzerine sabitlenmelidir.

İki Farklı Montaj Yapısı

Serideki montaj delikleri, farklı akım gruplarının soğutucu ve gövde ölçülerine göre düzenlenmiştir. 15 A, 30 A ve 40 A modeller daha kompakt bir soğutucu yapısına sahipken 50 A ve 75 A modeller daha geniş ısı dağıtım yüzeyi kullanır.

Bu tasarım:

• Akım değerine uygun soğutucu boyutu kullanılmasını,
• Farklı pano yüzeylerine güvenli montaj yapılmasını,
• Fanların uygun konumda sabitlenmesini,
• Ürünün panel üzerinde dengeli tutulmasını,
• Isının geniş bir yüzeye dağıtılmasını sağlar.

50 A ve 75 A modellerin montaj ölçüleri ile 15 A, 30 A ve 40 A modellerin montaj ölçüleri aynı değildir. Ürün değişimi veya pano revizyonu yapılırken teknik resimdeki montaj delikleri kontrol edilmelidir.

Sıfır Geçişli Açma

Sıfır geçişli Autonics SRH3 Serisi Solid State Röle modelleri, kontrol sinyali uygulandıktan sonra alternatif akım geriliminin sıfır geçiş noktasına ulaşmasını bekler. Yük, gerilimin sıfıra yakın olduğu anda devreye alınır.

Bu yöntem:

• Ani gerilim değişimlerini azaltır.
• Anahtarlama gürültüsünü sınırlandırır.
• Elektromanyetik girişimi azaltmaya yardımcı olur.
• Üç fazlı rezistansların daha yumuşak devreye alınmasını sağlar.
• Pano içerisindeki elektronik cihazların etkilenme riskini düşürür.
• Sık açma-kapama yapılan sıcaklık kontrol sistemlerinde kararlı çalışma sağlar.

Sıfır geçişli açma; endüstriyel fırınlar, rezistans grupları, ısı tünelleri, kurutma makineleri ve diğer dirençli yükler için uygundur.

4-30 VDC girişli modellerde çalışma süresi en fazla yarım yük çevrimi ve 1 ms’dir. 24 VAC ve 90-240 VAC girişli modellerde çalışma süresi en fazla iki yük çevrimi ve 1 ms olarak belirtilmiştir.

Rastgele Açma

Rastgele açma özelliğine sahip modeller, kontrol sinyali geldiğinde alternatif akım geriliminin sıfır geçiş noktasını beklemeden devreye girer. Rastgele açma süresi en fazla 1 ms’dir.

Bu yöntem:

• Hızlı tepki gereken kontrol sistemlerinde,
• Harici faz kontrolü kullanılan uygulamalarda,
• Anahtarlama zamanının harici bir denetleyici tarafından belirlendiği sistemlerde,
• Sıfır geçişini beklemenin uygun olmadığı uygulamalarda kullanılabilir.

Rastgele açma seçeneği SRH3-1415R, SRH3-1430R, SRH3-1440R, SRH3-1450R ve SRH3-1475R modellerinde bulunur.

Rastgele açma yöntemi, sinüs dalgasının herhangi bir noktasında anahtarlama gerçekleştirebildiğinden sıfır geçişli modellere göre daha fazla elektriksel gürültü oluşturabilir. Faz kontrolü amacıyla kullanılacaksa yük ile yük beslemesi arasına uygun bir gürültü süzgeci yerleştirilmelidir.

Giriş Gerilimi Seçenekleri

Autonics SRH3 Serisi Solid State Röle, farklı kontrol cihazlarıyla kullanılabilmesi için üç giriş gerilimi grubuna sahiptir.

4-30 VDC girişli modeller

4-30 VDC girişli modeller; programlanabilir mantık denetleyicileri, sıcaklık kontrol cihazları ve doğru akım çıkışlı otomasyon denetleyicileriyle kullanılabilir.

Temel giriş değerleri:

• İzin verilen giriş gerilimi: 4-32 VDC
• En yüksek giriş akımı: 25 mA
• Çalışma gerilimi: En az 4 VDC
• Bırakma gerilimi: En fazla 1 VDC
• Sıfır geçişli çalışma süresi: En fazla yarım çevrim ve 1 ms
• Rastgele açma süresi: En fazla 1 ms

24 VAC girişli modeller

24 VAC girişli ürünler, alternatif akım kontrol çıkışına sahip sistemler için geliştirilmiştir.

Temel giriş değerleri:

• İzin verilen giriş gerilimi: 19-26,4 VAC
• En yüksek giriş akımı: 15 mA
• Çalışma gerilimi: En az 19 VAC
• Bırakma gerilimi: En fazla 4 VAC
• Çalışma süresi: En fazla iki yük çevrimi ve 1 ms
• Açma yöntemi: Sıfır geçişli

90-240 VAC girişli modeller

90-240 VAC girişli ürünler, geniş aralıklı alternatif akım kontrol sinyalleriyle çalışabilir.

Temel giriş değerleri:

• İzin verilen giriş gerilimi: 85-264 VAC
• En yüksek giriş akımı: 25 mA
• Çalışma gerilimi: En az 85 VAC
• Bırakma gerilimi: En fazla 10 VAC
• Çalışma süresi: En fazla iki yük çevrimi ve 1 ms
• Açma yöntemi: Sıfır geçişli

24-240 VAC Yük Gerilimi Özellikleri

24-240 VAC nominal yük gerilimli modeller, 24-264 VAC izin verilen çalışma aralığına sahiptir. Bu gerilim grubunda 15 A, 30 A, 50 A ve 75 A seçenekleri bulunur.

Temel çıkış değerleri şöyledir:

• En düşük yük akımı: Modele göre 0,15 A, 0,2 A veya 0,5 A
• Tekrarlanmayan tepe gerilim dayanımı: 600 V
• Kaçak akım: En fazla 10 mA
• Çıkış iletim gerilimi düşümü: En fazla 1,6 V
• Kapalı durum gerilim değişim dayanımı: 500 V/μs

Bir çevrimlik en yüksek ani akım dayanımı:

• 15 A modelde 250 A
• 30 A modelde 400 A
• 50 A modelde 800 A
• 75 A modelde 1000 A’dır.

48-480 VAC Yük Gerilimi Özellikleri

48-480 VAC nominal yük gerilimli modeller, 48-528 VAC izin verilen çalışma aralığına sahiptir. Bu grupta 15 A, 30 A, 40 A, 50 A ve 75 A seçenekleri bulunur.

Sıfır geçişli modellerin tekrarlanmayan tepe gerilim dayanımı 1200 V, rastgele açma modellerinin ise 1000 V’dur.

Bir çevrimlik en yüksek ani akım dayanımı:

• 15 A modelde 250 A
• 30 A modelde 400 A
• 40 A modelde 800 A
• 50 A modelde 800 A
• 75 A modelde 1000 A’dır.

Bu gerilim grubundaki modellerin en düşük yük akımı 0,5 A’dır. Yük akımı bu değerin altında kalıyorsa yükle paralel uygun bir yardımcı direnç kullanılarak toplam akımın en düşük yük akımının üzerine çıkarılması gerekir.

Verimli Isı Dağıtımı ve Fan Kullanımı

Autonics SRH3 Serisi Solid State Röle, entegre soğutucusu sayesinde anahtarlama sırasında oluşan ısının gövdeden uzaklaştırılmasına yardımcı olur. Bununla birlikte yüksek akımlı veya sıcak pano koşullarında zorlamalı hava soğutması gerekebilir.

Üreticinin belirttiği fan ölçüleri ve en düşük hava akışı değerleri şöyledir:

30 A ve 40 A modeller

• Fan ölçüsü: 80 × 80 mm
• Alternatif akım fanı: En az 0,68 m³/dakika veya 24 CFM
• Doğru akım fanı: En az 1,25 m³/dakika veya 44 CFM

50 A ve 75 A modeller

• Fan ölçüsü: 92 × 92 mm
• Alternatif akım fanı: En az 1,13 m³/dakika veya 40 CFM
• Doğru akım fanı: En az 1,80 m³/dakika veya 63,5 CFM

Soğutma fanı ürünle birlikte sunulmaz. Fan kullanılacaksa belirtilen hava akışı değerine eşit veya daha yüksek kapasitede bir ürün seçilmelidir.

Akım Azaltma Eğrileri Neden Önemlidir?

Bir rölenin üzerinde 75 A yazması, kapalı ve sıcak bir pano içerisinde sürekli olarak 75 A taşıyabileceği anlamına gelmez. Ortam sıcaklığı yükseldikçe yarı iletken bağlantı sıcaklığı da yükselir ve güvenli yük akımının azaltılması gerekir.

Akım kapasitesini etkileyen başlıca unsurlar şunlardır:

• Pano içi ortam sıcaklığı
• Entegre soğutucunun hava akışı
• Soğutma fanının kapasitesi
• Ürünün montaj yönü
• Röleler arasındaki mesafe
• Yakındaki diğer ısı kaynakları
• Yükün kesintisiz çalışma süresi
• Anahtarlama sıklığı
• Yükün dirençli veya endüktif olması

Birden fazla röle birbirine yakın monte edildiğinde ısı dağıtım verimi düşer. Bu durumda nominal yük akımının yüzde 50’sinden daha düşük değerlerde çalışılması önerilir.

Montaj Mesafeleri

Autonics SRH3 Serisi Solid State Röle modelleri, doğal hava hareketini engellemeyecek biçimde yerleştirilmelidir.

Birden fazla ürün kullanıldığında:

• Röleler arasında en az 20 mm,
• Ürünlerin üst tarafında en az 100 mm,
• Ürünlerin alt tarafında en az 100 mm boşluk bırakılmalıdır.

Ürün yatay monte edilerek giriş ve çıkış terminalleri aynı seviyede konumlandırılırsa doğal hava hareketi azalabilir. Bu montaj biçiminde yük akımı nominal değerin yüzde 50’sinin altında tutulmalıdır.

Soğutucu, pano veya DIN rayı güvenilir biçimde topraklanmalıdır. Yalnızca mekanik temasın yeterli bir koruma topraklaması oluşturduğu varsayılmamalıdır.

Yıldız ve Üçgen Bağlantı

Seri, yıldız veya üçgen bağlı üç fazlı yüklerin kontrolünde kullanılabilir.

Hat giriş terminalleri:

• 1/L1
• 3/L2
• 5/L3

Yük çıkış terminalleri:

• 2/T1
• 4/T2
• 6/T3

Kontrol giriş terminalleri:

• 7/A1+
• 8/A2-

Doğru akım girişli modellerde kontrol girişinin artı ve eksi kutuplarına dikkat edilmelidir.

Üç fazlı bağlantıda kullanılacak kablo kesiti, yalnızca terminalin kabul ettiği ölçüye göre değil, gerçek yük akımı, kablo uzunluğu, pano sıcaklığı ve gerilim düşümü dikkate alınarak belirlenmelidir.

Terminal ve Kablo Özellikleri

Giriş terminali M3, çıkış terminalleri ise M5 yapısındadır.

Önerilen bağlantı değerleri:

• Giriş kablosu: 0,5-4 mm²
• Çıkış kablosu: 1,5-16 mm²
• Giriş terminali sıkma torku: 0,75-0,96 N·m
• Çıkış terminali sıkma torku: 1,6-2,2 N·m
• Entegre soğutuculu panel montaj vidası: Yaklaşık 1,35 N·m

Terminal bağlantılarında uygun ölçüde, onaylı yuvarlak kablo pabuçları kullanılmalıdır.

Kısa Devre ve Elektriksel Koruma

Yük kısa devresine karşı hızlı sigorta kullanılmalıdır. Sigortanın I²t değeri, solid state rölenin I²t değerinin yarısından düşük seçilmelidir.

Kısa devre sonrasında sigorta aynı teknik özelliklere sahip yeni bir sigortayla değiştirilmelidir. Kısa devreye maruz kalan röle de yeniden devreye alınmadan önce kontrol edilmelidir.

Elektromanyetik uyumluluk gereksinimleri için çıkış tarafında:

• 24-240 VAC modellerde 1 µF / 250 VAC
• 48-480 VAC modellerde 0,47 µF / 500 VAC kondansatör kullanılması belirtilmiştir.

Rastgele açma modeli faz kontrolünde kullanılacaksa yük ile yük beslemesi arasına ayrıca uygun bir gürültü süzgeci yerleştirilmelidir.

SRH3 Serisi Nerelerde Kullanılır?

Autonics SRH3 Serisi Solid State Röle, üç fazlı ve yüksek güçlü yüklerin sık, sessiz ve kararlı biçimde kontrol edilmesi gereken endüstriyel sistemlerde kullanılabilir.

Başlıca kullanım alanları şunlardır:

• Üç fazlı rezistans grupları
• Endüstriyel fırınlar
• Isı tünelleri
• Kurutma makineleri
• Plastik enjeksiyon makineleri
• Plastik ekstrüzyon hatları
• Kauçuk işleme makineleri
• Kalıp ısıtma sistemleri
• Paketleme makineleri
• Dolum ve ambalaj hatları
• Gıda üretim makineleri
• Sıcak hava üniteleri
• Yüksek kapasiteli ısıtıcı sistemleri
• Endüstriyel ütü ve pres makineleri
• Proses sıcaklık kontrol panoları
• Test ve laboratuvar sistemleri
• Enerji kontrol sistemleri
• Makine otomasyon panoları
• Uygun korumaya sahip üç fazlı motor uygulamaları

Motor ve diğer endüktif yüklerde, teknik dokümanda verilen AC-1 dirençli yük akımları doğrudan esas alınmamalıdır. Motorun kalkış akımı, kilitli rotor akımı, anahtarlama sıklığı ve kullanım sınıfı ayrıca değerlendirilmelidir.

Doğru SRH3 Modeli Nasıl Seçilir?

Kontrol girişini belirleyin

Kontrol cihazı 4-30 VDC çıkış sağlıyorsa SRH3-1 ile başlayan modeller seçilmelidir.

Kontrol sinyali 24 VAC ise SRH3-2, 90-240 VAC ise SRH3-4 ile başlayan ürünler kullanılmalıdır.

Yük gerilimini belirleyin

24-240 VAC yükler için model kodunda 2, 48-480 VAC yükler için 4 kodu bulunmalıdır.

Nominal şebeke geriliminin yanı sıra gerilim dalgalanmaları ve geçici yükselmeler de dikkate alınmalıdır.

Gerçek yük akımını hesaplayın

15 A, 30 A, 40 A, 50 A veya 75 A model seçimi yalnızca yükün normal çalışma akımına göre yapılmamalıdır.

Aşağıdaki unsurlar birlikte değerlendirilmelidir:

• Ortam sıcaklığı
• Akım azaltma eğrisi
• Fan kullanımı
• Montaj yönü
• Yükün ilk çalışma akımı
• Sürekli çalışma süresi
• Anahtarlama sıklığı
• Yükün elektriksel yapısı
• Röleler arasındaki mesafe

Açma yöntemini seçin

Üç fazlı rezistans ve ısıtıcı uygulamalarında sıfır geçişli modeller, daha düşük elektriksel gürültü ve daha yumuşak anahtarlama sağlar.

Hızlı tetikleme veya harici faz kontrolü gereken uygulamalarda 4-30 VDC girişli R kodlu modeller değerlendirilebilir.

Montaj yöntemini belirleyin

15 A, 30 A ve 40 A modellerde DIN rayı veya panel montajı yapılabilir.

50 A ve 75 A modeller yalnızca panel üzerine monte edilmelidir. Bu modellerin daha büyük soğutucu ve gövde ölçüleri için pano içerisinde yeterli alan ayrılmalıdır.

Çalışma Ortamı ve Dayanım

Autonics SRH3 Serisi Solid State Röle, endüstriyel pano koşullarına uygun elektriksel ve mekanik dayanım sunar.

4-30 VDC ve 24 VAC girişli modeller için çalışma ortamı sıcaklığı -30 ile 80 °C arasındadır. 90-240 VAC girişli modellerde çalışma sıcaklığı -20 ile 70 °C olarak belirtilmiştir.

Diğer ortam değerleri:

• Depolama sıcaklığı: -30 ile 100 °C
• Çalışma ve depolama nemi: Yüzde 45-85
• Kullanım yüksekliği: En fazla 2000 metre
• Kirlilik derecesi: 2
• Montaj kategorisi: III
• Darbe dayanımı: Yaklaşık 30 G
• Çalışma bozulması darbe dayanımı: Yaklaşık 10 G

Kullanım ve depolama sırasında donma veya yoğuşma oluşmamalıdır. Ürün yanıcı, patlayıcı veya aşındırıcı gaz bulunan alanlarda kullanılmamalıdır.

Montaj ve Güvenlik Uyarıları

Röle kapalı durumda olsa bile çıkış terminallerinde kaçak akım bulunabilir. Bakım, bağlantı veya ürün değişimi öncesinde ana besleme tamamen kesilmeli ve terminallerde gerilim bulunmadığı ölçülerek doğrulanmalıdır.

Çalışma sırasında ürün gövdesi ve entegre soğutucu yüksek sıcaklığa ulaşabilir. Enerji kesildikten hemen sonra ürüne dokunulmamalıdır.

Ürün güçlü manyetik alan veya yüksek frekanslı gürültü üreten cihazların yakınına monte edilmemelidir. Kritik makinelerde yalnızca rölenin çalışmasına bağlı kalınmamalı, bağımsız hata önleme ve güvenlik devreleri kullanılmalıdır.

Tio Otomasyon ile Doğru SRH3 Seçimi

Autonics SRH3 Serisi Solid State Röle seçiminde yalnızca nominal giriş gerilimi ve akım değeri yeterli değildir. Üç fazlı yükün gerçek hat akımı, yük türü, soğutma gereksinimi, pano sıcaklığı, montaj biçimi ve anahtarlama yöntemi birlikte değerlendirilmelidir.

Tio Otomasyon, Autonics SRH3 Serisi Solid State Röle modelleri arasından uygulamaya uygun giriş gerilimi, yük gerilimi, nominal akım ve açma yönteminin belirlenmesine destek olur. Üç fazlı ısıtıcılar, yüksek kapasiteli rezistans sistemleri ve endüstriyel güç kontrol uygulamaları için doğru ürün seçimi konusunda profesyonel teknik destek sunar.

Sık Sorulan Sorular

SRH3 serisi kaç fazlı yükleri kontrol eder?

SRH3 serisi, üç fazlı alternatif akım yüklerinin elektronik olarak kontrol edilmesi için geliştirilmiştir.

SRH3 serisinin soğutucusu ürünle birlikte gelir mi?

Evet. Seri entegre soğutucuya sahiptir. Soğutucu gerektiğinde röle gövdesinden ayrılarak değiştirilebilir.

Bütün SRH3 modelleri DIN rayına monte edilebilir mi?

Hayır. Yalnızca 15 A, 30 A ve 40 A modeller DIN rayı montajını destekler. 50 A ve 75 A modeller panel üzerine monte edilmelidir.

SRH3 serisinde hangi akım seçenekleri vardır?

Seride 15 A, 30 A, 40 A, 50 A ve 75 A nominal yük akımı seçenekleri bulunur.

Rastgele açma hangi modellerde bulunur?

Rastgele açma; SRH3-1415R, SRH3-1430R, SRH3-1440R, SRH3-1450R ve SRH3-1475R modellerinde bulunur.

SRH3 serisinin dielektrik dayanımı nedir?

Canlı bölüm ile ürün gövdesi arasındaki dielektrik dayanımı 2500 VAC’tır.

SRH3 serisi yıldız ve üçgen bağlantıda kullanılabilir mi?

Evet. Seri, uygun gerilim ve akım değerleri sağlandığında yıldız veya üçgen bağlı üç fazlı yüklerin kontrolünde kullanılabilir.

Nominal akım her ortam sıcaklığında kullanılabilir mi?

Hayır. Ortam sıcaklığı yükseldikçe güvenli yük akımı azaltılmalıdır. Modele ait akım azaltma eğrisi dikkate alınmalıdır.

Yatay montajda nominal akım kullanılabilir mi?

Yatay montajda hava dolaşımı azaldığı için nominal yük akımının yüzde 50’sinden daha düşük bir akımla çalışılması önerilir.

Röleler arasında ne kadar boşluk bırakılmalıdır?

Ürünler arasında en az 20 mm, rölelerin üst ve alt bölümlerinde en az 100 mm boşluk bırakılmalıdır.

PDF için Tıklayın!
